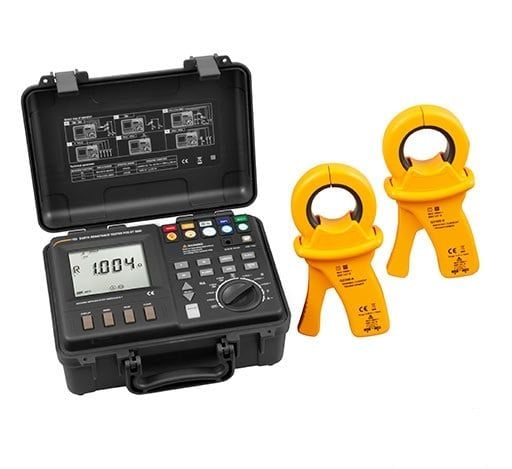

PCE-ET 5000 Topraklama Test Cihazı
Ürüne Genel Bakış :
Topraklama test cihazı, çok yönlü bir direnç ölçüm cihazıdır. Bu topraklama test cihazı ile çeşitli direnç ölçümleri yapılabilir. Bu nedenle, topraklama test cihazı ile, 2 veya 4 kutuplu bir uygulamanın normal direnç ölçümünü gerçekleştirme olasılığı vardır. Topraklama direnciyle toprak direncini belirlemek de mümkündür. Toprak direncinin ölçülmesi için karşılık gelen toprak çivileri tedarik kapsamına dahil edilmiştir. Bu topraklama sivri uçları topraklama cihazına verilen ayrı 20 metre kablo ile kolayca bağlanabilir.
Bir diğer önemli ölçüm fonksiyonu, örneğin yıldırım iletkenlerinin direncinin ölçümüdür. Bu ölçüm, yıldırım iletkenlerini örneğin okullar veya üniversite binaları üzerinde kontrol etmek için kullanılır ve toprağa olası bir yıldırım çarpması için esastır. Bu nedenle topraklama ölçer, yıldırım çubuğunun toprağa düzgün şekilde bağlanıp bağlanmadığını ve yıldırım cıvatasını toprağa boşaltmak için doğru direnç değerinin olup olmadığını belirlemek için kullanılabilir.
Mükemmel bir ölçüm sağlamak için topraklama ölçer, bir ölçüm terminali algılamasına sahiptir. Operatör topraklama ölçeri istenen ölçüm fonksiyonuna ayarladıktan sonra, kullanılacak bağlantılar aydınlanır. Operatör tarafından yanlış bir bağlantı seçilmişse, topraklama ölçer operatöre hem sesli hem de görsel olarak sinyal gönderir. Aynı zamanda, topraklama ölçer ile yapılan ölçüm, test düzeneği uygun şekilde bağlanana kadar reddedilir. Bu, akıllı topraklama ölçer tarafından yapılan hatalı ölçümleri büyük ölçüde sınırlar. Ayrıca, topraklama cihazının bir hafızası vardır. Bu, topraklama ölçerin ölçüm verilerinin bir PC'ye aktarılmasını ve bir ölçümden sonra değerlendirilmesini sağlar.
Topraklama test cihazı, çok yönlü bir direnç ölçüm cihazıdır. Bu topraklama test cihazı ile çeşitli direnç ölçümleri yapılabilir. Bu nedenle, topraklama test cihazı ile, 2 veya 4 kutuplu bir uygulamanın normal direnç ölçümünü gerçekleştirme olasılığı vardır. Topraklama direnciyle toprak direncini belirlemek de mümkündür. Toprak direncinin ölçülmesi için karşılık gelen toprak çivileri tedarik kapsamına dahil edilmiştir. Bu topraklama sivri uçları topraklama cihazına verilen ayrı 20 metre kablo ile kolayca bağlanabilir.
Bir diğer önemli ölçüm fonksiyonu, örneğin yıldırım iletkenlerinin direncinin ölçümüdür. Bu ölçüm, yıldırım iletkenlerini örneğin okullar veya üniversite binaları üzerinde kontrol etmek için kullanılır ve toprağa olası bir yıldırım çarpması için esastır. Bu nedenle topraklama ölçer, yıldırım çubuğunun toprağa düzgün şekilde bağlanıp bağlanmadığını ve yıldırım cıvatasını toprağa boşaltmak için doğru direnç değerinin olup olmadığını belirlemek için kullanılabilir.
Mükemmel bir ölçüm sağlamak için topraklama ölçer, bir ölçüm terminali algılamasına sahiptir. Operatör topraklama ölçeri istenen ölçüm fonksiyonuna ayarladıktan sonra, kullanılacak bağlantılar aydınlanır. Operatör tarafından yanlış bir bağlantı seçilmişse, topraklama ölçer operatöre hem sesli hem de görsel olarak sinyal gönderir. Aynı zamanda, topraklama ölçer ile yapılan ölçüm, test düzeneği uygun şekilde bağlanana kadar reddedilir. Bu, akıllı topraklama ölçer tarafından yapılan hatalı ölçümleri büyük ölçüde sınırlar. Ayrıca, topraklama cihazının bir hafızası vardır. Bu, topraklama ölçerin ölçüm verilerinin bir PC'ye aktarılmasını ve bir ölçümden sonra değerlendirilmesini sağlar.
Ürünün Genel Özellikleri :
- Akü ve piller sayesinde mobil kullanım
- PC'de daha sonra analiz için veri belleği
- Kolay kullanım için görsel bağlantı yardımı
- Ölçüm hattının yanlış bağlanması durumunda alarm
- Doğrudan ve dolaylı direnç ölçümü
- Girişim akımları, girişim gerilimleri, girişim frekansları
Ürünün Teknik Özellikleri :
| 3 kutuplu toprak direnci | ||
| Test Voltajı | 20, 48 V AC | |
| Test Frekansı | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC | |
| Kısa Devre Akımı | 250 mA | |
| Test Süresi | 26 Saniye | |
| Prob Direnci Rs | <100 kΩ | |
| Yardımcı Topraklama Direnci Rh | <100 kΩ | |
| Çözünürlük | 0,001 Ω | |
| Ölçüm Aralığı Re | 0,02 Ω ... 300 kΩ | |
| Hassasiyet | ±(5 % + 10 Dijit) | |
| Ust | <24 V | |
| Fst | 16 ... 400 Hz | |
Hassasiyet 0 ... 28 ° C, <80% r.F. (yoğuşmasız) garantilidir. Tepki süresi <15 saniye (Ortalama işlev kapalıyken ölçümün başlamasından sonra, belirtilen hassasiyete ulaşmak için gereken süre) |
||
| 4 kutuplu topraklama direnci | ||
| Test Voltajı | 20, 48 V AC | |
| Test Frekansı | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC | |
| Kısa Devre Akımı | 250 mA | |
| Test Süresi | 30 saniye | |
| Prob Direnci Rs | <100 kΩ | |
| Yardımcı Topraklama Direnci Rh | <100 kΩ | |
| Çözünürlük | 0,001 Ω | |
| Ölçüm Aralığı Re | 0,02 Ω ... 300 kΩ | |
| Hassasiyet | ±(5 % + 10 Dijit) | |
| Ust | <24 V | |
| Fst | 16 ... 400 Hz | |
Hassasiyet 0 ... 28 ° C, <80% r.F. (yoğuşmasız) garantilidir. Tepki süresi <25 saniye (Ortalama fonksiyon kapalıyken ölçümün başlamasından sonra, belirtilen hassasiyete ulaşmak için gereken süre) |
||
| Akım kelepçeli 3 kutuplu toprak direnci | ||
| Test Voltajı | 20, 48 V AC | |
| Test Frekansı | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC | |
| Kısa Devre Akımı | 250 mA | |
| Test Süresi | 26 saniye | |
| Prob Direnci Rs | <100 kΩ | |
| Yardımcı Topraklama Direnci Rh | <100 kΩ | |
| Çözünürlük | 0,001 Ω | |
| Ölçüm Aralığı Re | 0,02 Ω ... 20 kΩ | |
| Hassasiyet | ±(5 % + 10 Dijit) | |
| Ust | <24 V | |
| Fst | 16 ... 400 Hz | |
Hassasiyet 0 ... 28 ° C, <80% r.F. (yoğuşmasız) garantilidir. Tepki süresi <25 saniye (Ortalama fonksiyon kapalıyken ölçümün başlamasından sonra, belirtilen hassasiyete ulaşmak için gereken süre) Kelepçedeki akım çok düşükse, ölçüm durdurulabilir. |
||
| Akım kelepçeli 4 kutuplu toprak direnci | ||
| Test Voltajı | 20, 48 V AC | |
| Test Frekansı | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC | |
| Kısa Devre Akımı | 250 mA | |
| Test Süresi | 26 saniye | |
| Prob Direnci Rs | <100 kΩ | |
| Yardımcı Topraklama Direnci Rh | <100 kΩ | |
| Çözünürlük | 0,001 Ω | |
| Ölçüm Aralığı Re | 0,02 Ω ... 20 kΩ | |
| Hassasiyet | ±(5 % + 10 Dijit) | |
| Ust | <24 V | |
| Fst | 16 ... 400 Hz | |
Hassasiyet 0 ... 28 ° C, <80% r.F. (yoğuşmasız) garantilidir. Tepki süresi <25 saniye (Ortalama fonksiyon kapalıyken ölçümün başlamasından sonra, belirtilen hassasiyete ulaşmak için gereken süre) Kelepçedeki akım çok düşükse, ölçüm durdurulabilir. |
||
| Topraklama direnci sadece mevcut kelepçelerle | ||
| Test Voltajı | 48 V AC | |
| Test Frekansı | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC | |
| Kısa Devre Akımı | 250 mA | |
| Test Süresi | 26 saniye | |
| Ölçüm Aralığı Re | 0,02 Ω ... 150 Ω | |
| Çözünürlük | 0,001 Ω | |
| Hassasiyet | ±(5 % + 10 Dijit) | |
| Ust | <24 V | |
| Fst | 16 ... 400 Hz | |
Hassasiyet 0 ... 28 ° C, <80% r.F. (yoğuşmasız) garantilidir. Tepki süresi <25 saniye (Ortalama fonksiyon kapalıyken ölçümün başlamasından sonra, belirtilen hassasiyete ulaşmak için gereken süre) Kelepçedeki akım çok düşükse, ölçüm durdurulabilir. |
||
| Toprak direnci (mesafe direnci) | ||
| Test Voltajı | 20, 48 V AC | |
| Test Frekansı | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC | |
| Kısa Devre Akımı | 250 mA | |
| Test Süresi | 26 saniye | |
| Çözünürlük | 0,001 Ω * m | |
| Ölçüm Aralığı Re | 0,02 Ω ... 1000 kΩ * m | |
| Hassasiyet | ±(5 % + 10 Dijit) | |
| 2 kutuplu direnç ölçümü (AC) | ||
| Test Voltajı | 20 V AC | |
| Test Frekansı | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC | |
| Kısa Devre Akımı | 250 mA | |
| Test Süresi | 26 saniye | |
| Ölçüm Aralığı Re | 0,02 Ω ... 300 kΩ | |
| Çözünürlük | 0,001 Ω | |
| Hassasiyet | ±(5 % + 10 Dijit) | |
| Ust | <24 V | |
| Fst | 16 ... 400 Hz | |
| 2 kutuplu direnç ölçümü (DC) | ||
| Test Voltajı | 20 V DC | |
| Kısa Devre Akımı | 250 mA | |
| Test Süresi | 26 saniye | |
| Ölçüm Aralığı Re | 0,02 ... 3 kΩ | |
| Çözünürlük | 0,001 Ω | |
| Hassasiyet | ±(5 % + 10 Dijit) | |
| Ust | <3 V | |
| Fst | 16 ... 400 Hz | |
| 4 kutuplu direnç ölçümü (DC) | ||
| Test Voltajı | 20 V DC | |
| Kısa Devre Akımı | 250 mA | |
| Test Süresi | 26 saniye | |
| Ölçüm Aralığı Re | 0,02 Ω ... 3 kΩ | |
| Çözünürlük | 0,001 Ω | |
| Hassasiyet | ±(5 % + 10 Dijit) | |
| Ust | <3 V | |
| Fst | 16 ... 400 Hz | |
| Hat Kompanzasyonu | ||
| Test Voltajı | 20, 48 V AC | |
| Test Frekansı | 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC | |
| Kısa Devre Akımı | 250 mA | |
| Test Süresi | 26 saniye | |
| Çözünürlük | 0,001 Ω | |
| Ölçüm Aralığı Re | 0,02 Ω ... 30 Ω | |
| Hassasiyet | ±(3 % + 10 Dijit) | |
| Ust | <24 V | |
| Fst | 16 ... 400 Hz | |
| Girişim Voltajı | ||
| Ölçüm Aralığı | ±50 V DC 1 ... 50 V AC |
|
| Çözünürlük | 0,1 V | |
| Hassasiyet | ±(5 % + 5 Dijit) | |
Girişim Akımı |
||
| Ölçüm Aralığı | 20 mA ... 2 A | |
| Çözünürlük | 1 mA | |
| Hassasiyet | ±(5 % + 5 Dijit) | |
| Girişim Frekansı | ||
| Ölçüm Aralığı | 16 ... 400 Hz | |
| Çözünürlük | 1 Hz | |
| Hassasiyet | ±(1 % + 10 Dijit) | |
| Diğer Özellikler | ||
| Veri Depolama | 100 ölçüm değeri | |
| Çalışma Koşulları | 0 ... 40 °C, <80 % n.o. (yoğuşmasız) | |
| Ortam Koşullarını Pil ile Şarj Etme | 10 ... 40 °C, <80 % n.o. (yoğuşmasız) | |
| Depolama Koşulları | -10 ... 50 °C, <90 % n.o. (yoğuşmasız) | |
| Batarya için Depolama Koşulları | -20 ... 30 °C, <80 % n.o. (yoğuşmasız) | |
| Depolama Yüksekliği | <12.000 m | |
| Çalışma Yüksekliği | <2.000 m | |
| Kelepçe Çapları | 51 mm | |
| Ekran | Arkadan aydınlatmalı LCD, 9999 basamak | |
| Ekran Ölçüm Aralığı Aşıldı | > LIMIT | |
| Ölçüm Aralığının Altındaki Ekran | - | |
| Frekans Topraklama Direnci / Kaçak Akımın Ölçülmesi | 1 Hz (Ortalama değer fonksiyonu aktif mi: dört saniyede bir değer) |
|
| Frekans Gerilim Ölçümü | 2 Hz | |
| Ölçüm Frekansı Girişim Voltajı | 4 Hz | |
| Ölçüm Frekansı Girişim Frekansı | 1 Hz | |
| Frekans Girişim Akımının Ölçülmesi | 1 Hz | |
| Arayüzler | Ölçüm bağlantısı: E, ES, S, H, Kelepçe bağlantısı USB-B, şarj bağlantı noktası |
|
| Güç Kaynağı Bataryaları | 6 x 1,5 V D LR14 Pil | |
| Güç Kaynağı Bataryası | 1 x 7.2 V nikel-metal hidrit pil takımı | |
| Güç Kaynağı Güç Adaptörü | Birincil: 100 ... 240 V, 50 ... 60 Hz İkincil: 12 V, 3A |
|
| Maks. Güç Kaynağı ile Güç Tüketimi | 15 VA | |
| Maks. Batarya veya Şarj Edilebilir Batarya ile Güç Tüketimi | 6 VA | |
| Batarya Modunda Çalışma Süresi | Yaklaşık. 5 saat | |
| Batarya Çalışma Süresi | Yaklaşık. 9 saat (arka aydınlatmasız) | |
| Maksimum Giriş Voltajı | 250 V AC, 50 ... 400 Hz | |
| Toprağa göre Maksimum Giriş Voltajı | 300 V rms (CAT III) | |
| İzolasyon Kalınlığı | 6880 V AC: 15 saniye | |
| Aşırı Gerilim Koruması | Bağlantılar arasında 250 V AC | |
| Boyut | 260 x 125 x 280 mm | |
| Ağırlık | Yaklaşık. 2,5 kg | |
| Standartlar | Güvenlik: EN61010-1: 2001, EN61010-031: 2002, Kirlilik Derecesi 2, CAT III 300V EMC: EN61000-3-2:2000, IEC61326-1:1997 A |
|
Teslimat İçeriği:
1 x Topraklama Test Cihazı PCE-ET 5000,
4 x Timsah Klipsleri,
1 x Güç Kaynağı,
1 x USB Kablosu,
4 x Test Kablosu,
1 x Voltaj Terminal Kablosu,
1 x Güç Terminal Kablosu,
6 x 1.5 V C Piller,
2 x Akım Kelepçeleri,
1 x Şarj Edilebilir Ni-MH Pil,
4 x Yerleştirme Probu,
1 x Kullanım Kılavuzu.
