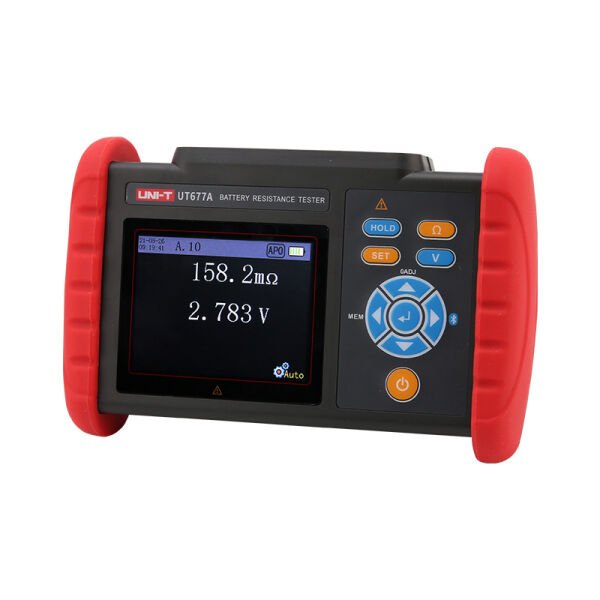

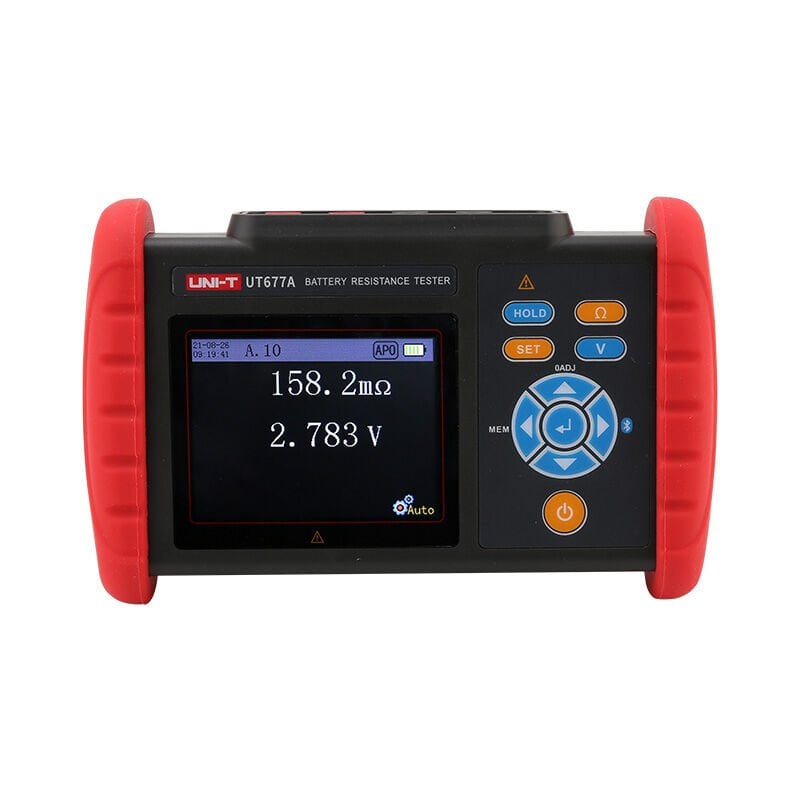

Uni-t UT677A Pil Dahili Direnç Test Cihazı
Ürüne Genel Bakış :

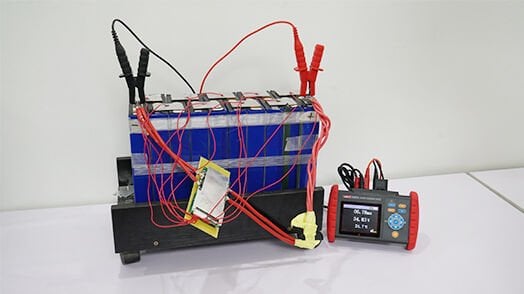

Pil iç direnci test cihazı, pilin sağlık durumunu değerlendirmek için kurşun-asit piller ve lityum piller gibi şarj edilebilir pillerin iç direncini, voltajını ve sıcaklığını ölçmek için kullanılan bir ölçüm cihazıdır.
Elektrolitik kapasitörlerin ESR parametrelerini ölçmek için bir araç olarak da kullanılabilir. UT677A, test ucu, terminal ve pil elektrodu arasındaki temas direncinden etkilenmeden doğru ölçüm değerini ölçebilen pilin iç direncini ölçmek için AC 4-terminal test yöntemini kullanır.
Tüm makine, geniş bir yelpaze, yüksek çözünürlük, rahat kullanım, rahat taşıma, doğru, güvenilir, istikrarlı performans ve güçlü anti-parazit yeteneği ile yüksek kaliteli ve güzeldir. Batarya üretimi, batarya kurulumu, ekipman üretimi, ekipman bakımı ve diğer senaryolar için vazgeçilmez bir araçtır.
Ürünün Genel Özellikleri :
● Dahili direnç testi: 0,000mΩ~3,100 Ω
● Voltaj testi: 0.000V~±71.00V
● Sıcaklık testi: -10.0℃~60.0℃
● Hızlı yanıt: ≤200ms
● Ölçüm sonucu değerlendirme işlevi
● 5000 adet veri depolama ve şarj edilebilir lityum pil
● PC yazılımı desteklenir
● Bluetooth APP (Android) desteklenir
Ürünün Teknik Özellikleri:
| İşlev | Menzil | Çözünürlük |
| Batarya Dahili direnç aralığı | 0,000mΩ~3mΩ / ±1%fs. ±20dgt | 1uΩ |
| 3.000mΩ~30mΩ / ±0.5%fs. ±15dgt. | 10uΩ | |
| 3.000mΩ~300mΩ / ±0.5%fs. ±15dgt. | 100uΩ | |
| 300mΩ~3Ω /±%0,5 fs. ±15dgt. | 100mΩ | |
| Akü Voltaj aralığı | 0,000V~±7 V/±0,2%fs. ±10dgt. | 1mV |
| 7 V~±71,00V/±%0,2 fs. ±10dgt. | ||
| Sıcaklık aralığı | -10.0°C~60.0°C (tek aralık)/ ±1.0℃ | 0.1 ℃ |
| Doğruluk Garantili Sıcaklık Nem | 23°C±5°C, <%75 bağıl nem | |
| Özellikler | ||
| Ölçüm yöntemi | 1. Dahili direnç ölçümü: 1KHz AC 4 terminal test yöntemi, açık devre terminal gerilimi 3V maks 2. Ölçüm akımı: 2.0mA~200mA (farklı aralıklarda farklı ölçüm akımları) 3. Sıcaklık ölçümü: NTC sıcaklık sensörü (26'da 10KΩ) °C) 4. A/D dönüştürme yöntemi: ardışık yaklaşım tipi 5. Ekran güncelleme frekansı: 5 kez/saniye |
|
| Ekran | 3,5 inç (320*240, 16 bit gerçek renkli ekran) | |
| Tepki Süresi | 200ms | |
| Zamanı ölçmek | yaklaşık 2 saniye | |
| USB arabirimi | Gerçek zamanlı ölçüm değerlerini okuyun, geçmiş ölçüm kayıtlarını okuyun | |
| Bluetooth uygulaması | √ | |
| Veri tutma ve depolama | 1. Manuel tutma ve depolama, otomatik tutma ve depolama 2. 5000 sete kadar ölçüm verisi depolama |
|
| Ölçüm yargı fonksiyonu | GEÇTİ, UYARI, BAŞARISIZ değerlendirme eşikleri önceden ayarlanabilir | |
| Güç | 1. DC 3.7V lityum pil 2. 5 çubuklu güç göstergesi, zamanında şarj etmeyi hatırlatır |
|
| Güç tüketimi | 300mA MİN/500mA MAKS | |
| otomatik kapanma | yaklaşık 15 dakika | |
| Ağırlık | 480g (pil dahil) | |
| Boyut | 190mm×121mm×51mm (L*W*H) | |
| Çalışma sıcaklığı ve nem | -10°C~40°C; %80 Bağıl Nemin altında | |
| Saklama sıcaklığı ve nem | -20°C~60°C; %70 Bağıl Nemin altında | |
| Yalıtım direnci | 20MΩ üzerinde (devre ve kasa arasında 500V) | |
| Delinme testi | AC 3700V/rms (devre ve kasa arasında) | |
| Dış manyetik alan | <40 A/dak | |
| Dış elektrik alanı | <1V/m | |
| Güvenlik düzenlemelerine uygun | IEC 61010 | |
