AS8800C Yanıcı Gaz Dedektörü | PPM ve %LEL Kaçak Ölçer
AS8800C Yanıcı Gaz Dedektörü | PPM ve LEL

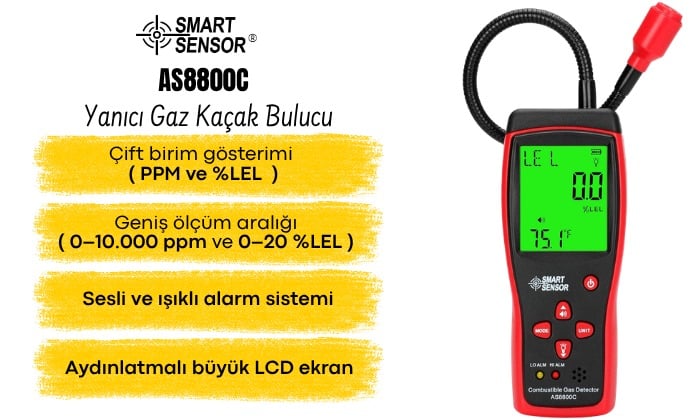

AS8800C yanıcı gaz dedektörü; doğalgaz, LPG ve farklı yanıcı gaz veya buharların bulunduğu ortamlarda kaçak taraması ve genel saha kontrolü yapmak için geliştirilmiş taşınabilir bir gaz ölçüm cihazıdır. 0–20 %LEL ve 0–10.000 ppm ölçüm aralığı sayesinde gaz yoğunluğu hem yüzde LEL hem de ppm birimi üzerinden takip edilebilir.
280 mm uzunluğundaki esnek prob, yarı iletken sensör, ayarlanabilir alarm seviyeleri, sesli ve ışıklı uyarı, ortam sıcaklığı göstergesi, aydınlatmalı LCD ekran ve otomatik kapanma gibi özellikleriyle bakım, tesisat ve saha uygulamalarında pratik kullanım sunar.
AS8800C Yanıcı Gaz Dedektörü Özellikleri
- 0–20 %LEL aralığında yanıcı gaz yoğunluğu ölçümü yapar.
- 0–10.000 ppm aralığında gaz seviyesi gösterebilir.
- 0,1 %LEL çözünürlük sunar.
- 1 ppm çözünürlük sunar.
- Yarı iletken sensör teknolojisi kullanır.
- Metan, etan, propan, bütan ve LPG gibi yanıcı gazların algılanmasını destekler.
- Şehir gazı, benzin ve gaz yağı buharlarının tespitinde kullanılabilir.
- 280 mm uzunluğunda esnek sensör probuna sahiptir.
- T90 tepki süresi 10 saniyeden kısadır.
- Toparlanma süresi 30 saniyeden kısadır.
- Sesli ve ışıklı alarm sistemine sahiptir.
- Düşük ve yüksek alarm seviyeleri ayarlanabilir.
- Fabrika düşük alarm seviyesi %8 LEL'dir.
- Fabrika yüksek alarm seviyesi %15 LEL'dir.
- -10°C ile +50°C arasında ortam sıcaklığı gösterebilir.
- °C ve °F sıcaklık birimlerini destekler.
- Aydınlatmalı LCD ekrana sahiptir.
- Düşük pil göstergesi bulunur.
- 10 dakika sonra otomatik kapanabilir.
- Otomatik kapanma fonksiyonu devre dışı bırakılabilir.
- 3 adet 1,5 V AA pil ile çalışır.
- Yaklaşık 249,5 gram ağırlığındadır.
0–20 %LEL Yanıcı Gaz Ölçümü

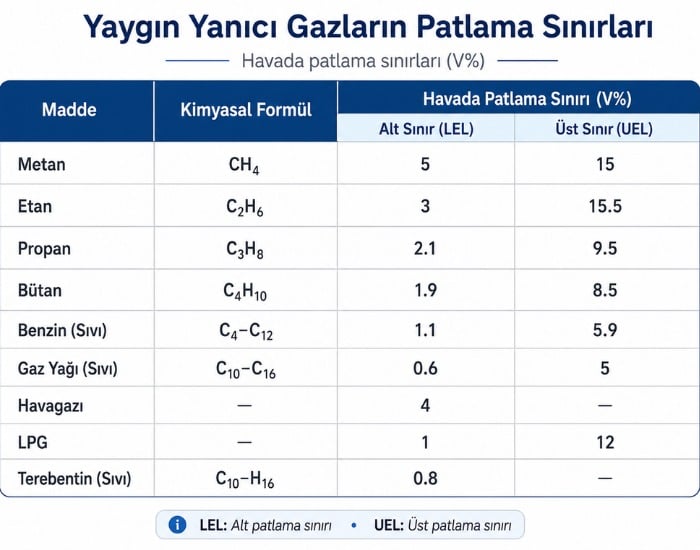

AS8800C, yanıcı gaz konsantrasyonunu %0 ile %20 LEL aralığında ölçebilir. LEL, bir yanıcı gazın hava içerisinde tutuşabilir hale geldiği alt patlama sınırını ifade eder.
Cihazın %LEL göstergesi, ortamın patlama riskine ne kadar yaklaştığının değerlendirilmesine yardımcı olur. Ancak ölçüm sonucu tek başına güvenli çalışma izni anlamına gelmez.
0–10.000 ppm Ölçüm Aralığı
Yanıcı gaz seviyesi ppm birimiyle de görüntülenebilir. Cihaz 0 ile 10.000 ppm arasında ölçüm gösterebilir.
ppm birimi düşük gaz konsantrasyonlarındaki değişimlerin daha ayrıntılı takip edilmesine yardımcı olur ve özellikle kaçak kaynağının aranması sırasında pratiklik sağlar.

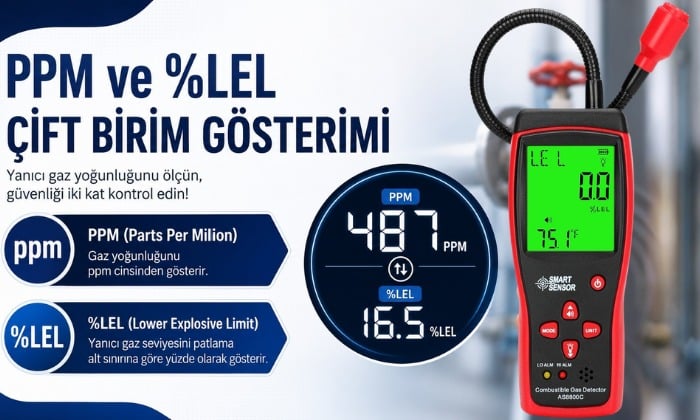

PPM ve %LEL Arasındaki Fark
PPM, gaz konsantrasyonunu milyonda bir birimiyle ifade eder. %LEL ise ölçülen gaz seviyesini ilgili yanıcı gazın alt patlama sınırına göre yüzde olarak gösterir.
Farklı gazların alt patlama sınırları farklı olduğundan ppm ile %LEL arasındaki dönüşüm bütün gazlar için aynı değildir.
0,1 %LEL ve 1 ppm Çözünürlük
AS8800C, %LEL modunda 0,1 %LEL, ppm modunda ise 1 ppm çözünürlük sunar. Bu sayede gaz yoğunluğundaki küçük değişimler ekrandan daha ayrıntılı olarak takip edilebilir.
Çözünürlük ile ölçüm doğruluğu aynı kavram değildir. Teknik özelliklerde belirtilen hassasiyet değeri ayrıca dikkate alınmalıdır.
Yarı İletken Gaz Sensörü
AS8800C, yanıcı gazların algılanması için yarı iletken sensör kullanır. Sensör ortam havasındaki yanıcı gaz konsantrasyonundaki değişikliklere tepki vererek ölçüm sonucunun ekranda görüntülenmesini sağlar.
Yarı iletken sensörler birden fazla yanıcı gaz ve buhara tepki verebildiğinden cihaz özellikle kaçak taraması ve kaynak arama uygulamalarında kullanılabilir.

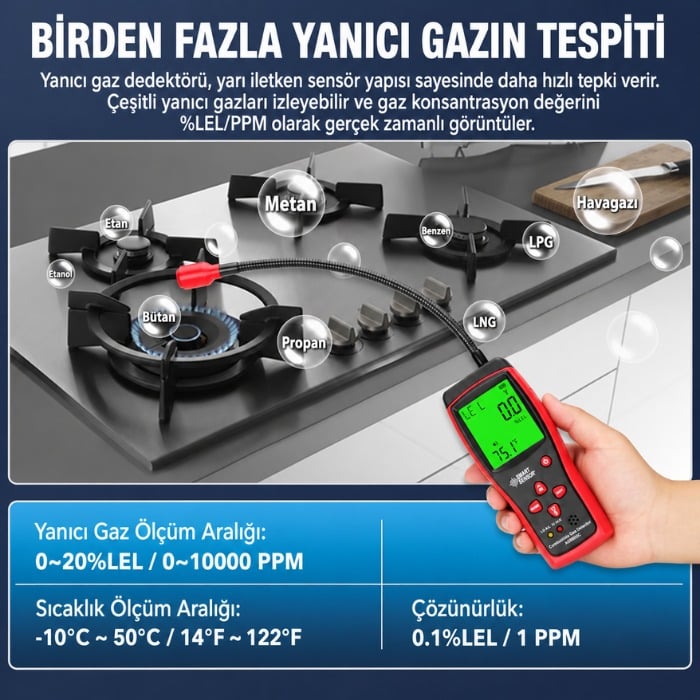

Tespit Edebileceği Yanıcı Gazlar
AS8800C aşağıdaki yanıcı gaz ve buharların tespitinde kullanılabilir:
- Metan
- Etan
- Propan
- Bütan
- LPG
- Şehir gazı
- Benzin buharı
- Gaz yağı buharı
- Benzeri yanıcı gaz ve hidrokarbon buharları
Sensörün farklı gazlara verdiği tepki aynı olmayabilir. Gaz türüne özel hassasiyet veya kalibrasyon katsayısı gerektiğinde üretici teknik dokümanı esas alınmalıdır.

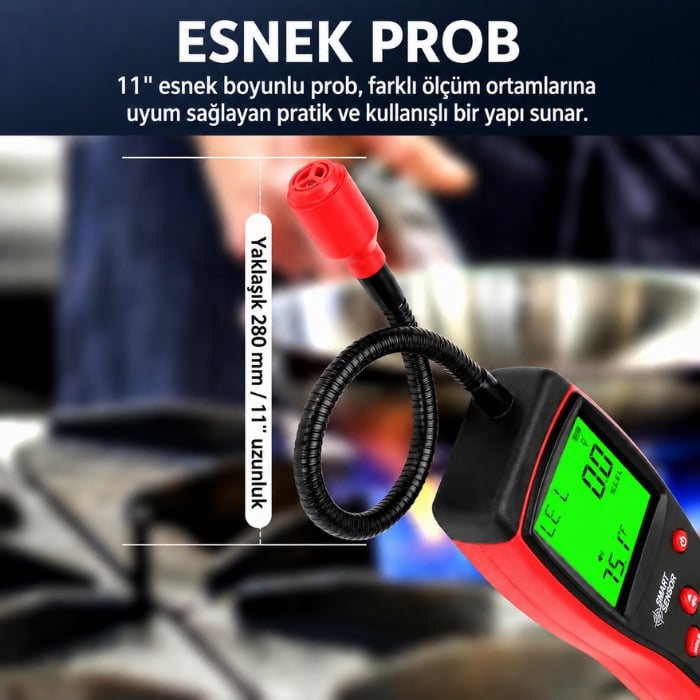

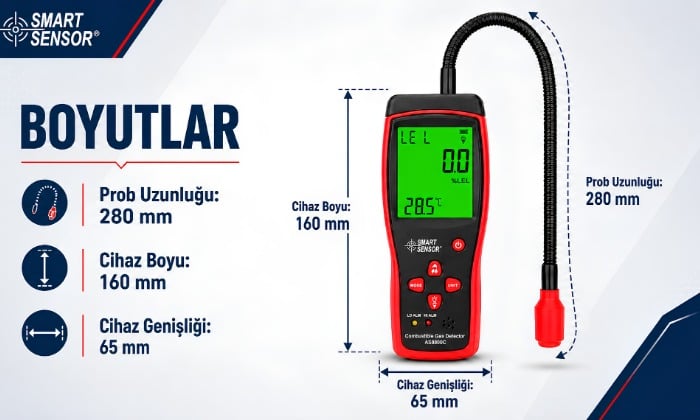

280 mm Uzun Esnek Prob
Cihazda yaklaşık 280 mm uzunluğunda bükülebilir sensör probu bulunur. Esnek yapı, kullanıcının sensörü cihaz gövdesinin doğrudan erişemediği noktalara yönlendirmesini kolaylaştırır.
- Boru bağlantıları
- Vanalar
- Regülatör çevreleri
- Makine iç bölümleri
- Kazan dairesi ekipmanları
- Dar ve girintili alanlar
Esnek Prob ile Kaçak Kaynağı Nasıl Aranır?
Prob, kontrol edilecek bağlantıların ve olası kaçak noktalarının çevresinde yavaşça hareket ettirilir. Gaz seviyesi arttıkça ekrandaki değer ve alarm tepkisi takip edilerek sızıntının daha yoğun olduğu bölge belirlenebilir.
Prob çok hızlı hareket ettirilmemeli ve cihazın tepki süresinin ölçüm sırasında dikkate alınması gerekir.
T90 <10 Saniye Tepki Süresi
AS8800C'nin T90 tepki süresi 10 saniyeden kısa olarak belirtilmiştir. T90, sensörün yeni gaz konsantrasyonunun yaklaşık %90'ına ulaşması için geçen süreyi ifade eder.
Bu özellik, boru hattı, vana ve bağlantı noktalarında ardışık kaçak kontrollerinin daha hızlı gerçekleştirilmesine yardımcı olur.
30 Saniyeden Kısa Toparlanma Süresi
Cihazın toparlanma süresi 30 saniyeden kısadır. Sensör yüksek gaz konsantrasyonuna maruz kaldıktan sonra temiz havaya çıkarıldığında değerin yeniden düşmesi için bu süre dikkate alınmalıdır.
Sesli ve Işıklı Alarm
Gaz yoğunluğu belirlenen alarm seviyesine ulaştığında cihaz hem sesli hem de ışıklı uyarı verir. Bu yapı, kullanıcının yalnızca LCD ekranı takip etmek zorunda kalmadan artan gaz seviyesini fark etmesine yardımcı olur.
Ayarlanabilir Alarm Seviyeleri
AS8800C'de düşük ve yüksek alarm eşikleri kullanıcı tarafından ayarlanabilir. Bu sayede cihaz farklı saha prosedürlerine ve kontrol uygulamalarına göre yapılandırılabilir.
Alarm limitleri keyfi olarak seçilmemeli; ölçülen gaz türü, saha risk değerlendirmesi ve işletmenin güvenlik prosedürleri dikkate alınmalıdır.
Fabrika Alarm Ayarları
| Alarm Seviyesi | Fabrika Ayarı |
|---|---|
| Düşük Alarm | %8 LEL, CH₄ referanslı |
| Yüksek Alarm | %15 LEL, CH₄ referanslı |
Metan Referanslı Alarm Değerleri
Teknik özelliklerde düşük ve yüksek alarm değerleri CH₄ yani metan referanslı olarak belirtilmiştir. Farklı yanıcı gazların sensör tepkileri ve LEL değerleri farklı olabileceğinden bu eşikler bütün gazlara doğrudan aynı şekilde uygulanmamalıdır.
Ortam Sıcaklığı Göstergesi
AS8800C, gaz ölçümünün yanında -10°C ile +50°C arasındaki ortam sıcaklığını da ekranda gösterebilir.
Sıcaklık sonucu °C veya °F birimiyle görüntülenebilir. Bu fonksiyon ortam koşullarının genel olarak takip edilmesini sağlar.

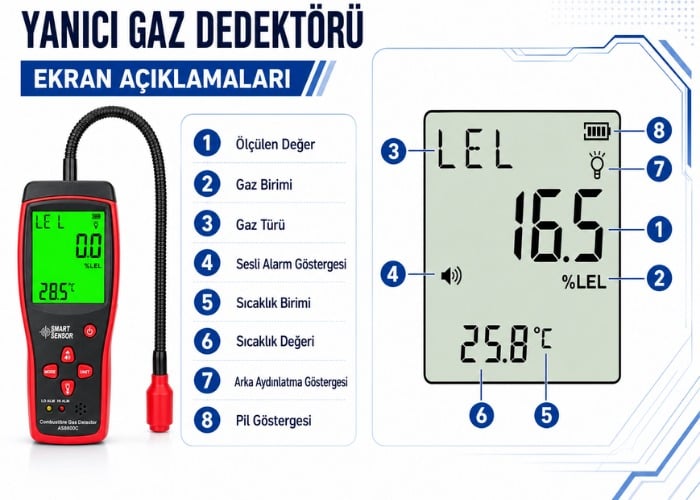

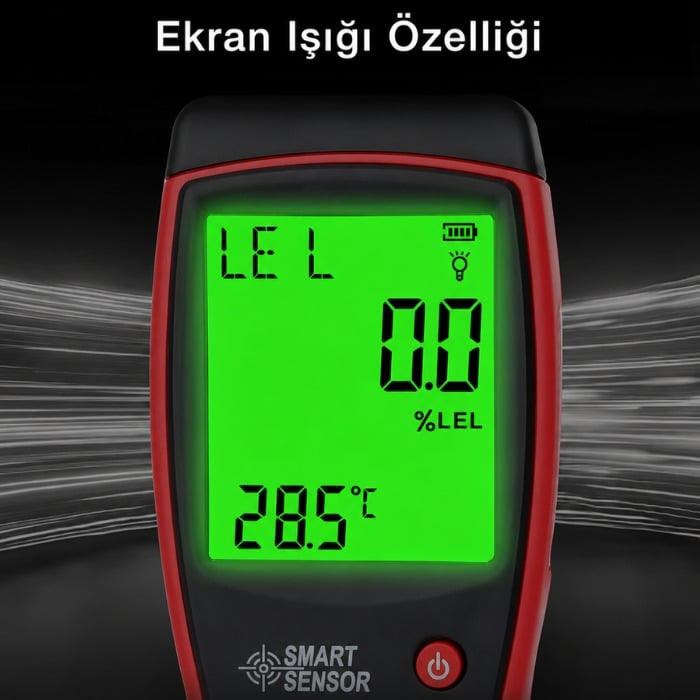

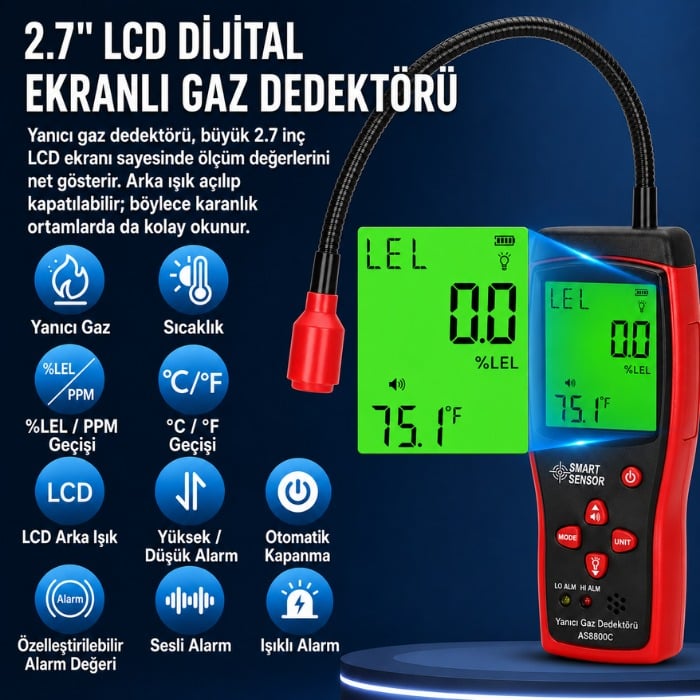

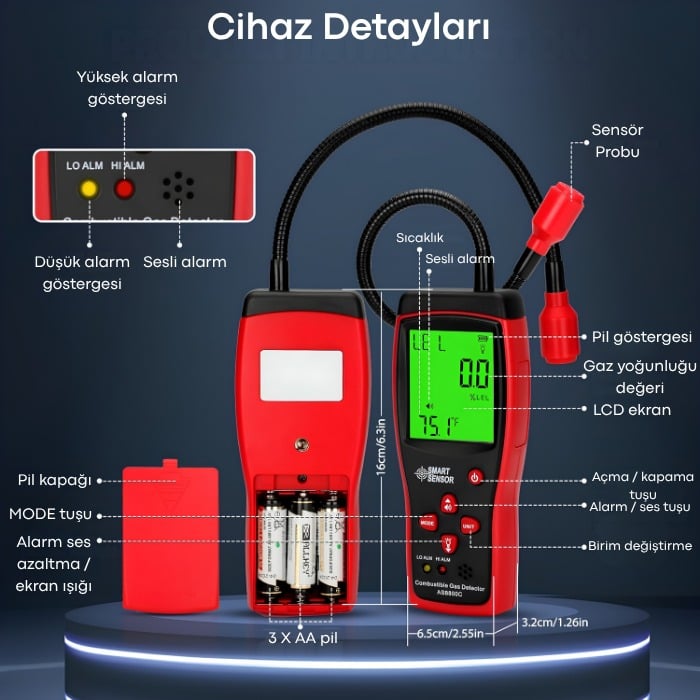

Aydınlatmalı LCD Ekran
Geniş LCD ekran üzerinde gaz yoğunluğu, ölçüm birimi, sıcaklık, pil seviyesi ve alarm durumu gibi bilgiler görüntülenebilir.
Ekran aydınlatması; bodrum, kazan dairesi, makine bölümü ve düşük ışıklı teknik çalışma alanlarında sonuçların daha rahat okunmasına yardımcı olur.
10 Dakika Otomatik Kapanma
Cihaz yaklaşık 10 dakika kullanılmadığında otomatik kapanma fonksiyonu devreye girerek pil tüketimini azaltır.
Uzun süre kesintisiz ölçüm gereken uygulamalarda otomatik kapanma özelliği menü üzerinden devre dışı bırakılabilir.
3 Adet AA Pil ile Çalışma
AS8800C, 3 adet 1,5 V AA pil ile çalışır. Pil beslemesi sayesinde elektrik prizine ihtiyaç duymadan saha ve bakım çalışmalarında kullanılabilir.
Düşük pil göstergesi, pil seviyesi azaldığında kullanıcının pilleri zamanında değiştirmesine yardımcı olur.
Doğalgaz Kaçak Kontrolü
AS8800C, doğalgaz tesisatlarında boru ekleri, vana çevreleri, sayaç bağlantıları ve gaz ekipmanlarının yakınında kaçak taraması yapmak için kullanılabilir.
Gaz yoğunluğunun arttığı bölge sensör probuyla takip edilerek olası sızıntı kaynağının konumu daraltılabilir.
LPG Tesisatlarında Kullanım
Propan ve bütan içeren LPG sistemlerinde bağlantı noktaları, hortumlar, regülatörler ve vanalar çevresinde yanıcı gaz taraması gerçekleştirilebilir.
LPG havadan ağır olduğundan sızıntı durumunda alçak bölgelerde birikebilir. Saha kontrolü yapılırken gazın fiziksel özellikleri dikkate alınmalıdır.

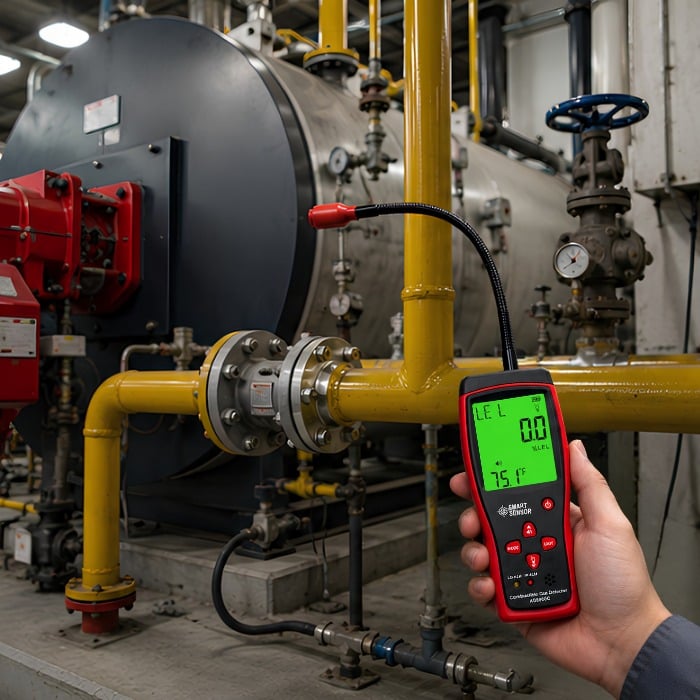

Kazan Dairelerinde Kullanım
Kazan dairelerinde gaz besleme hatları, vanalar, brülör bağlantıları ve ekipman çevreleri kontrol edilebilir. Esnek prob, ulaşılması güç bağlantı noktalarına erişimi kolaylaştırır.

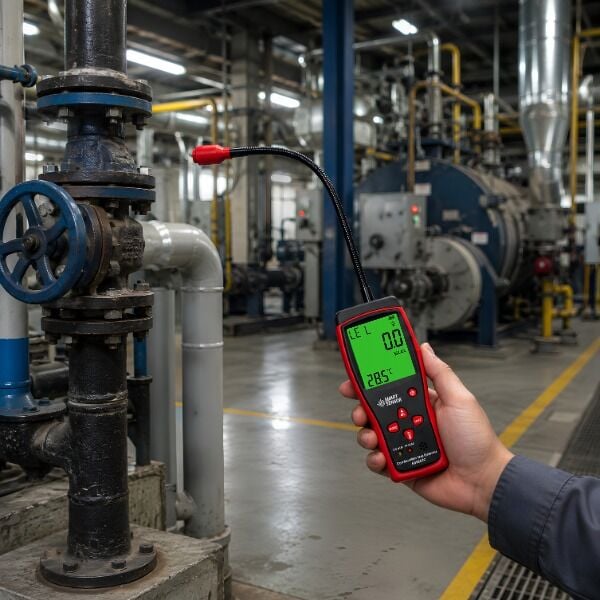

Endüstriyel Tesislerde Kaçak Taraması
Endüstriyel tesislerde gaz boruları, yakıt sistemleri, tank bağlantıları ve çeşitli proses ekipmanlarının çevresinde genel kaçak kontrolü yapılabilir.
Yakıt Buharı Kontrolü
Yarı iletken sensör, benzin ve gaz yağı gibi yanıcı hidrokarbonların buharlarına da tepki verebilir. Yakıt depolama ve transfer noktalarında genel kaçak taraması yapılmasına yardımcı olur.
Kaçak Taramasında Doğru Kullanım
- Cihaz temiz ve yanıcı gaz bulunmadığı düşünülen bir ortamda açılmalıdır.
- Sensörün başlangıç kararlılığına ulaşması beklenmelidir.
- Prob olası kaçak noktalarına yaklaştırılmalıdır.
- Prob bağlantı boyunca yavaş şekilde hareket ettirilmelidir.
- Ekrandaki gaz değeri ve alarm değişimi takip edilmelidir.
- Gaz seviyesi yükseldiğinde kaçak kaynağına doğru daha küçük hareketlerle yaklaşılmalıdır.
- Yüksek konsantrasyondan sonra prob temiz havaya çıkarılmalıdır.
- Değer normale dönmeden yeni bir ölçüm noktasına geçilmemelidir.
Sensörün Korunması
Gaz sensörünün temiz tutulması ölçüm performansı açısından önemlidir. Sensör girişleri toz, yağ ve diğer kirleticilerle kapatılmamalıdır.
- Prob ucu sıvıya batırılmamalıdır.
- Sensör yağ ve yoğun tozdan korunmalıdır.
- Çözücü ve agresif kimyasallara maruz bırakılmamalıdır.
- Prob mekanik darbelere karşı korunmalıdır.
- Cihaz uygun sıcaklık ve nem koşullarında saklanmalıdır.
Doğru Ölçüm İçin Öneriler
- Cihaz kullanımdan önce temiz havada çalıştırılmalıdır.
- Prob yavaş hareket ettirilmelidir.
- T90 tepki süresi dikkate alınmalıdır.
- Farklı gazlara karşı sensör tepkisinin değişebileceği unutulmamalıdır.
- Gaz birikme davranışı uygulamaya göre dikkate alınmalıdır.
- Prob girişleri açık ve temiz tutulmalıdır.
- Düşük pil göstergesi görüldüğünde piller değiştirilmelidir.
- Alarm eşikleri yetkili kişiler tarafından belirlenmelidir.
- Cihazın düzenli fonksiyon kontrolü yapılmalıdır.
Kullanım Alanları
- Doğalgaz tesisatları
- LPG tesisatları
- Kazan daireleri
- Gaz vanaları ve bağlantıları
- Endüstriyel boru hatları
- Yakıt depolama alanları
- Makine ve ekipman kontrolleri
- Brülör sistemleri
- Isıtma sistemleri
- Teknik servis ve bakım çalışmaları
- Genel saha kaçak taramaları
AS8800C Kimler İçin Uygundur?
- Doğalgaz tesisat teknisyenleri
- HVAC ve ısıtma servisleri
- Endüstriyel bakım ekipleri
- Tesis yönetim personeli
- Teknik servis çalışanları
- Kazan bakım teknisyenleri
- Yakıt sistemi kontrol ekipleri
- Genel gaz kaçak taraması yapan teknik personel
AS8800C'nin Öne Çıkan Avantajları
- PPM ve %LEL çift birim gösterimi
- 0–20 %LEL ölçüm aralığı
- 0–10.000 ppm ölçüm aralığı
- 0,1 %LEL çözünürlük
- 1 ppm çözünürlük
- Yarı iletken yanıcı gaz sensörü
- 280 mm esnek prob
- T90 <10 saniye hızlı tepki
- 30 saniyeden kısa toparlanma
- Ayarlanabilir düşük ve yüksek alarm
- Sesli ve ışıklı alarm
- Ortam sıcaklığı göstergesi
- Aydınlatmalı LCD ekran
- Otomatik kapanma
- AA pil ile taşınabilir kullanım
Ölçüm Teknik Özellikleri
| Özellik | Değer |
|---|---|
| Yanıcı Gaz Ölçüm Aralığı | 0–20 %LEL / 0–10.000 ppm |
| Çözünürlük | 0,1 %LEL / 1 ppm |
| Belirtilen Hassasiyet | ±5 %LEL |
| Sensör Tipi | Yarı iletken sensör |
| Tepki Süresi | T90 <10 saniye |
| Toparlanma Süresi | <30 saniye |
| Düşük Alarm Seviyesi | %8 LEL, CH₄ referanslı |
| Yüksek Alarm Seviyesi | %15 LEL, CH₄ referanslı |
Genel Teknik Özellikler
| Teknik Özellik | Değer |
|---|---|
| Model | AS8800C |
| Ürün Tipi | Taşınabilir Yanıcı Gaz Dedektörü / Kaçak Bulucu |
| Tespit Ettiği Gazlar | Yanıcı gazlar ve yanıcı hidrokarbon buharları |
| Prob Uzunluğu | 280 mm |
| Prob Yapısı | Uzun ve bükülebilir |
| Alarm | Sesli ve ışıklı |
| Alarm Seviyeleri | Ayarlanabilir düşük ve yüksek alarm |
| Sıcaklık Ölçüm Aralığı | -10°C–+50°C |
| Sıcaklık Birimleri | °C / °F |
| Ekran | Aydınlatmalı LCD ekran |
| Otomatik Kapanma | Yaklaşık 10 dakika; devre dışı bırakılabilir |
| Düşük Pil Göstergesi | Desteklenir |
| Güç Kaynağı | 3 adet 1,5 V AA pil |
| Çalışma Sıcaklığı | -10°C–+50°C |
| Çalışma Nemi | <%95 RH |
| Boyutlar | Yaklaşık 160 × 65 mm |
| Ağırlık | Yaklaşık 249,5 g, piller dahil |

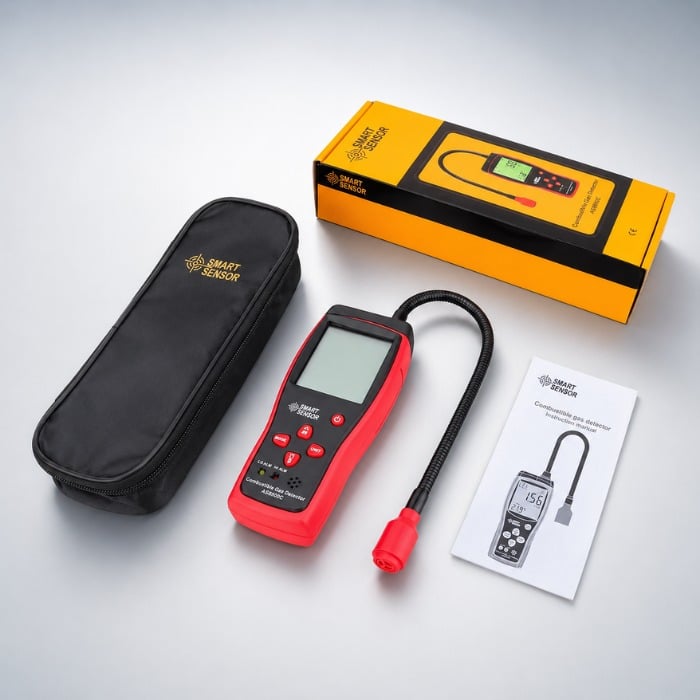

Teslimat İçeriği
| Adet | Teslimat İçeriği |
|---|---|
| 1 | AS8800C yanıcı gaz dedektörü |
| 1 | Taşıma çantası |
| 1 | Kullanım kılavuzu |
Not: 3 adet AA pil ile çalışma desteklenmektedir; ancak piller standart kutu içeriğinde ayrıca belirtilmemiştir.
Önemli güvenlik bilgisi: AS8800C yanıcı gaz kaçağının aranması ve genel saha kontrolü için kullanılabilir. Ölçüm cihazının alarm vermemesi ortamın kesin olarak güvenli olduğunu kanıtlamaz. Patlayıcı atmosfer riski, kapalı alan girişi veya personel güvenliği açısından kritik uygulamalarda ilgili mevzuata uygun, sertifikalı ve kalibre edilmiş gaz izleme ekipmanları ile saha güvenlik prosedürleri kullanılmalıdır.
