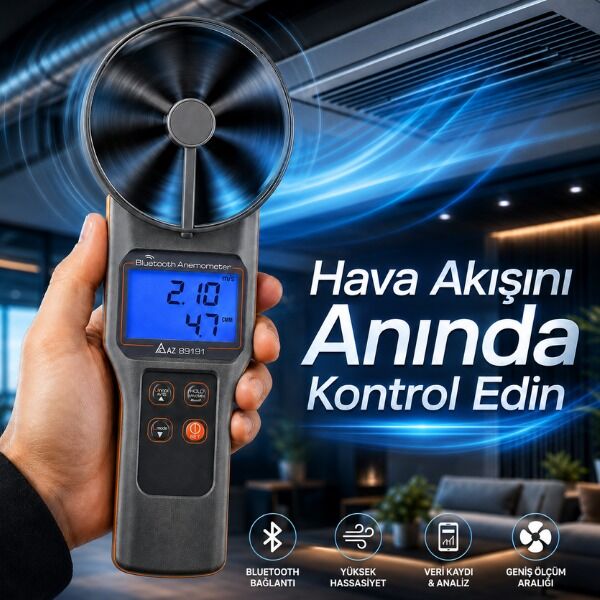

AZ 89191 Bluetooth Anemometre | Hava Hızı, Debi, CO₂, Nem ve Sıcaklık
AZ 89191 Bluetoothlu Anemometre | 10 cm Pervane, Hava Hızı, Debi, CO₂, Nem ve Sıcaklık
AZ 89191 Bluetoothlu anemometre; hava hızı, hava debisi, ortam sıcaklığı, bağıl nem ve CO₂ konsantrasyonunu tek cihaz üzerinden ölçmek için geliştirilmiş çok fonksiyonlu profesyonel bir hava akış ölçüm cihazıdır. 10 cm çapındaki geniş pervane sensörü, dahili sıcaklık-nem sensörü ve NDIR CO₂ sensörü sayesinde HVAC sistemlerinin performans kontrolü ile iç ortam hava kalitesi değerlendirmelerini aynı cihazla gerçekleştirmeye yardımcı olur.
Bluetooth bağlantısı sayesinde ölçüm verileri Android ve iOS mobil cihazlara aktarılabilir. Ücretsiz Nice Flow uygulaması üzerinden sonuçlar kaydedilebilir, ölçüm noktalarına ait fotoğraflar eklenebilir ve saha çalışmaları düzenli biçimde arşivlenebilir. Opsiyonel kare veya yuvarlak hava akış konileri kullanıldığında cihaz koniyi otomatik olarak algılayarak hava debisi hesabını kolaylaştırır.

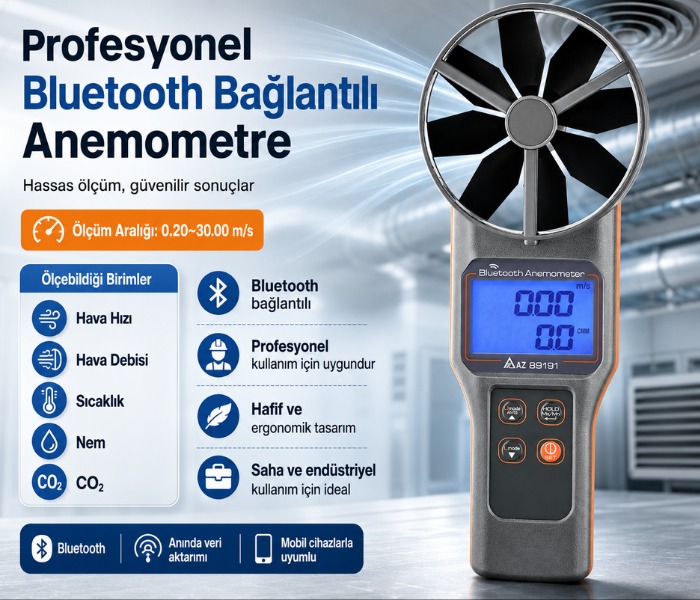

AZ 89191 Bluetoothlu Anemometre Özellikleri
- Hava hızını 0,20–30,00 m/s aralığında ölçer.
- 10 cm çapında geniş pervane sensörüne sahiptir.
- Hava debisini 0–99.999 m³/dakika aralığında görüntüler.
- Ortam sıcaklığını -20°C ile +60°C arasında ölçer.
- Bağıl nemi %0,1–99,9 RH aralığında ölçer.
- Dahili NDIR sensör ile 0–9999 ppm CO₂ ölçümü yapar.
- CO₂ doğruluk değeri 0–5000 ppm aralığında belirtilmiştir.
- Çiy noktası sıcaklığını otomatik olarak hesaplar.
- Yaş termometre sıcaklığını otomatik olarak hesaplar.
- Bluetooth üzerinden Android ve iOS cihazlara veri aktarabilir.
- Nice Flow mobil uygulamasıyla kullanılabilir.
- Ölçüm verilerini mobil cihazlara her saniye aktarabilir.
- Ölçüm sonuçlarının kaydedilmesini destekler.
- Ölçüm noktalarına fotoğraf eklenmesine imkân verir.
- Çok noktalı ortalama hesaplamasını destekler.
- Zamana bağlı ortalama hesaplama fonksiyonuna sahiptir.
- Opsiyonel hava akış konilerini otomatik olarak tanıyabilir.
- 54 × 32,5 mm geniş LCD ekrana sahiptir.
- Ekran ölçüm değerlerini her saniye günceller.
- Yaklaşık 200 gram ağırlığındadır.
- 4 adet AAA pil ile çalışır.
Hava Hızı, Debi, CO₂, Nem ve Sıcaklık Tek Cihazda
AZ 89191, klasik pervaneli anemometrelerin hava hızı ölçümüne ek olarak ortam sıcaklığı, bağıl nem ve CO₂ konsantrasyonunu da ölçebilir. Böylece havalandırma sisteminin yalnızca hava hareketi değil, iç ortam koşulları üzerindeki etkisi de tek cihaz üzerinden değerlendirilebilir.
- Hava hızı
- Hava debisi
- Sıcaklık
- Bağıl nem
- CO₂ konsantrasyonu
- Çiy noktası sıcaklığı
- Yaş termometre sıcaklığı

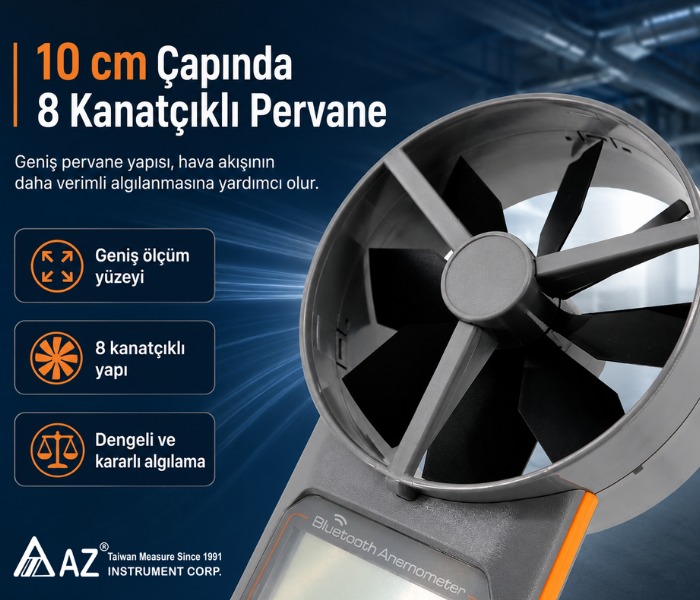

10 cm Çapında Geniş Pervane
AZ 89191, yaklaşık 10 cm çapında geniş pervane sensörüne sahiptir. Geniş yüzey alanı, özellikle klima menfezleri ve havalandırma çıkışlarında hava akışının daha geniş bir bölümünün algılanmasına yardımcı olur.
Menfez yüzeylerinde hava hızı her noktada eşit olmayabileceğinden geniş pervane yapısı, küçük çaplı sensörlere kıyasla lokal hız değişimlerinin ölçüm üzerindeki etkisini azaltmaya yardımcı olabilir.
0,20–30,00 m/s Hava Hızı Ölçümü
Cihaz, 0,20 ile 30,00 m/s arasındaki hava hızlarını ölçebilir. Bu aralık; düşük hızlı havalandırma çıkışlarından yüksek hızlı kanal ve fan uygulamalarına kadar geniş bir kullanım alanı sunar.
| Hava Hızı | Doğruluk |
|---|---|
| 20 m/s altındaki hızlar | ±(okumanın %1,5'i + 0,3 m/s) |
| 20 m/s üzerindeki hızlar | ±(okumanın %3'ü + 0,3 m/s) |
Hava Debisi Ölçümü
AZ 89191, ölçülen hava hızını kesit alanı bilgisiyle birlikte değerlendirerek hacimsel hava debisini hesaplayabilir. Hava debisi 0 ile 99.999 m³/dakika aralığında görüntülenebilir.
Hava debisi; havalandırma sisteminin belirli bir zaman içerisinde taşıdığı hava miktarını ifade eder. Klima ve havalandırma sistemlerinin devreye alınması, balans ayarı ve performans kontrolünde önemli bir parametredir.
Hava Debisi Çözünürlüğü
| Debi Aralığı | Çözünürlük |
|---|---|
| 0–9999,9 m³/dakika | 0,1 m³/dakika |
| 10.000–99.999 m³/dakika | 1 m³/dakika |
NDIR CO₂ Sensörü
AZ 89191 içerisinde dahili NDIR teknolojili CO₂ sensörü bulunur. NDIR, karbondioksit konsantrasyonunun kızılötesi ışık absorpsiyonu üzerinden belirlenmesine dayanan yaygın bir ölçüm yöntemidir.
CO₂ ölçümü özellikle sınıf, ofis, toplantı salonu ve benzeri kapalı alanlarda havalandırmanın yeterliliğinin değerlendirilmesine yardımcı olur.
0–9999 ppm CO₂ Ölçüm Aralığı
Cihaz 0 ile 9999 ppm arasında CO₂ değerlerini görüntüleyebilir. Üretici tarafından belirtilen doğruluk değeri 0–5000 ppm aralığı için geçerlidir.
| CO₂ Özelliği | Değer |
|---|---|
| Ölçüm / Gösterim Aralığı | 0–9999 ppm |
| Doğruluk Aralığı | 0–5000 ppm |
| Doğruluk | ±30 ppm ± okuma değerinin %5'i |
| 5001–9999 ppm | Belirtilen doğruluk aralığının dışında |
CO₂ ile Havalandırma Kontrolü
İç mekândaki CO₂ konsantrasyonu, ortamda bulunan insan sayısı ve taze hava miktarıyla ilişkili olarak değişebilir. AZ 89191 ile menfez hava hızı ve debisi ölçülürken aynı zamanda ortam CO₂ değerinin izlenebilmesi, havalandırma performansının daha kapsamlı değerlendirilmesine yardımcı olur.
CO₂ değeri tek başına iç ortam hava kalitesindeki bütün kirleticileri temsil etmez. Partikül, VOC, karbonmonoksit ve diğer kirleticiler gerektiğinde ayrı cihazlarla ölçülmelidir.
-20°C ile +60°C Sıcaklık Ölçümü
Cihazın dahili sıcaklık sensörü, -20°C ile +60°C arasındaki hava sıcaklıklarını ölçebilir. Sıcaklık çözünürlüğü 0,1°C ve belirtilen doğruluk ±0,6°C'dir.
%0,1–99,9 RH Bağıl Nem Ölçümü
AZ 89191, %0,1 ile %99,9 RH arasındaki bağıl nem değerlerini ölçebilir. Nem çözünürlüğü %0,1 RH'dir.
| Nem Aralığı | Doğruluk |
|---|---|
| %10–90 RH, 25°C'de | ±%3 RH |
| Diğer nem aralıkları | ±%5 RH |
Çiy Noktası Sıcaklığı
Cihaz, ölçülen sıcaklık ve bağıl nem değerlerinden yararlanarak çiy noktası sıcaklığını otomatik olarak hesaplar. Çiy noktası gösterim aralığı -5°C ile +59,9°C arasındadır.
Çiy noktası; havadaki nemin yoğuşmaya başlayabileceği sıcaklığın değerlendirilmesine yardımcı olur. Klima sistemleri, bina yüzeyleri ve nem kontrolü çalışmalarında yararlı bir parametredir.
Yaş Termometre Sıcaklığı
AZ 89191, yaş termometre sıcaklığını da otomatik olarak hesaplayabilir. Gösterim aralığı -20°C ile +59,9°C arasındadır.
Yaş termometre sıcaklığı; HVAC uygulamalarında, evaporatif soğutma sistemlerinde ve psikrometrik ortam değerlendirmelerinde kullanılabilir.
Sıcaklık ve Nem Tepki Süresi
Sıcaklık ve bağıl nem sensörleri için tipik tepki süresi yaklaşık 60 saniyedir. Cihaz yeni bir ortama taşındığında veya ölçüm koşulları hızlı şekilde değiştiğinde sıcaklık ve nem değerlerinin kararlı hale gelmesi için yeterli süre beklenmelidir.

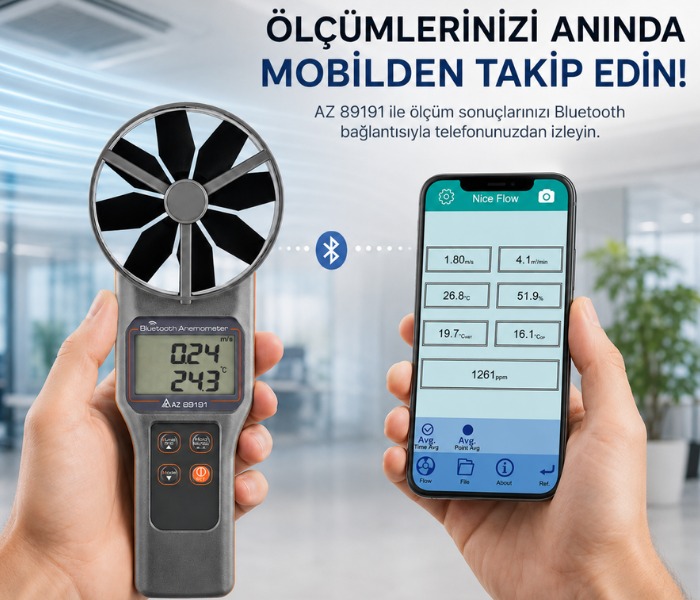

Bluetooth Bağlantısı
AZ 89191, Bluetooth kablosuz bağlantısı sayesinde ölçüm sonuçlarını uyumlu Android ve iOS mobil cihazlara aktarabilir. Bu özellik, cihazın menfez veya kanal üzerinde tutulduğu sırada sonuçların ikinci bir ekrandan izlenmesini kolaylaştırır.
Bluetooth üzerinden aktarılan veriler her saniye güncellenerek hava hızı ve ortam koşullarındaki değişimlerin mobil cihaz üzerinden takip edilmesini sağlar.

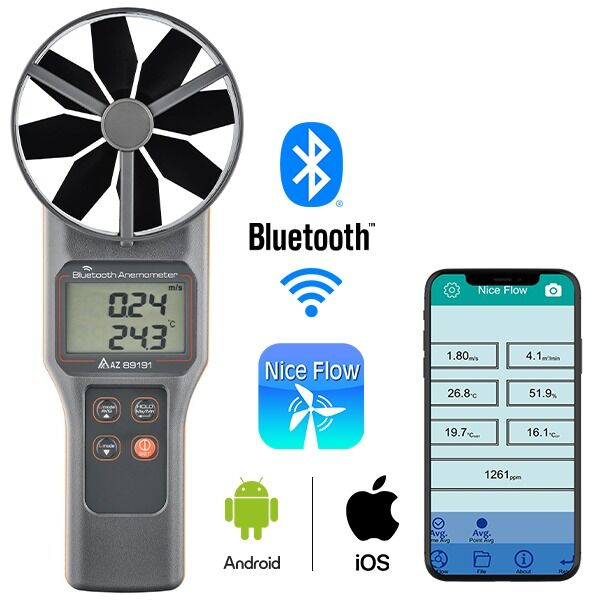

Nice Flow Mobil Uygulaması
AZ 89191, Nice Flow mobil uygulamasıyla birlikte kullanılabilir. Uygulama saha ölçümlerinin yalnızca görüntülenmesini değil, aynı zamanda kaydedilmesini ve düzenlenmesini de kolaylaştırır.
- Ölçüm değerlerinin mobil cihazdan görüntülenmesi
- Ölçüm kayıtlarının saklanması
- Ölçüm noktalarına fotoğraf eklenmesi
- Saha verilerinin dosyalanması
- Ortalama değerlerin hesaplanması
- Ölçüm değişimlerinin anlık olarak takip edilmesi
Fotoğraflı Saha Kaydı
Nice Flow uygulaması üzerinden ölçüm yapılan menfez, kanal veya ortamın fotoğrafı ölçüm sonuçlarıyla birlikte kaydedilebilir. Bu özellik özellikle çok sayıda menfezin kontrol edildiği devreye alma ve bakım çalışmalarında hangi sonucun hangi noktaya ait olduğunun takip edilmesini kolaylaştırır.
Çok Noktalı Ortalama Hesabı
Hava hızı menfez veya kanal kesitinin her noktasında aynı olmayabilir. AZ 89191, birden fazla ölçüm noktasından elde edilen değerlerin ortalamasının hesaplanmasına yardımcı olur.
Bu fonksiyon, tek bir lokal ölçüm yerine hava çıkışının genel performansının değerlendirilmesini kolaylaştırır.
Zamana Bağlı Ortalama Hesaplama
Zamana bağlı ortalama fonksiyonu, belirlenen ölçüm süresi boyunca değişen değerleri değerlendirerek ortalama sonucu hesaplar. Dalgalı hava akışlarının bulunduğu klima ve havalandırma sistemlerinde daha temsil edici bir sonuç elde edilmesine yardımcı olabilir.
Opsiyonel Hava Akış Konileri
AZ 89191, opsiyonel kare ve yuvarlak hava akış konileriyle kullanılabilir. Koni, menfezden çıkan havanın tamamının belirli bir ölçüm kesitinden geçirilmesine yardımcı olarak özellikle difüzör ve menfez debisi kontrollerini kolaylaştırır.
Hava akış konileri standart cihaz paketine dahil değildir ve ayrıca temin edilmelidir.
Otomatik Hava Akış Konisi Tanıma
Uyumlu hava akış konisi cihaza takıldığında AZ 89191 koniyi otomatik olarak tanıyabilir. Cihaz, koninin kesit alanını hava debisi hesabında kullanarak kullanıcının alan bilgisini manuel girmesine olan ihtiyacı azaltır.
Bu özellik saha ölçümlerini hızlandırmaya ve yanlış alan girişinden kaynaklanan debi hesaplama hatalarını azaltmaya yardımcı olur.
Opsiyonel Uzatma Çubuğu
Uyumlu koni sistemi için opsiyonel uzatma çubuğu kullanılabilir. Yüksek tavandaki menfezlerde veya erişilmesi zor hava çıkışlarında ölçüm yaparken merdiven ihtiyacını azaltmaya yardımcı olabilir.

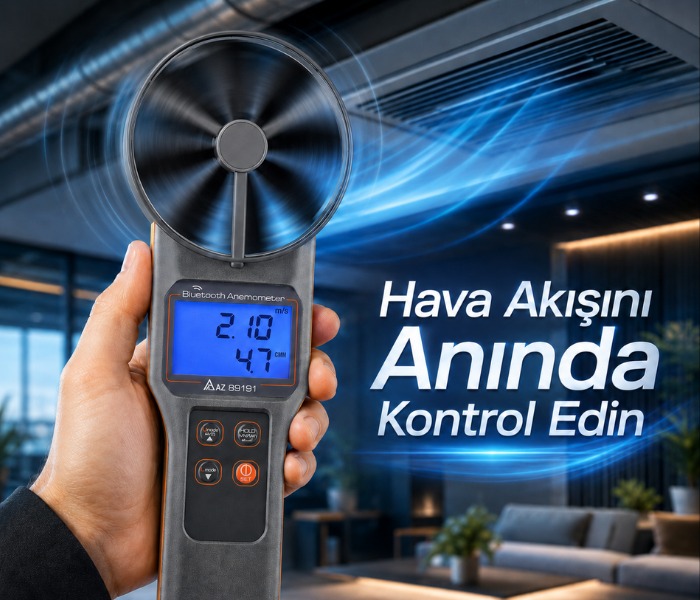

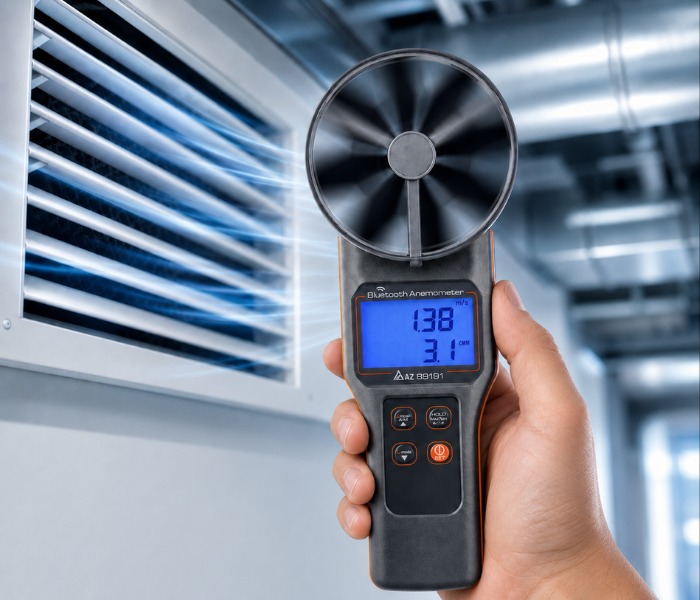

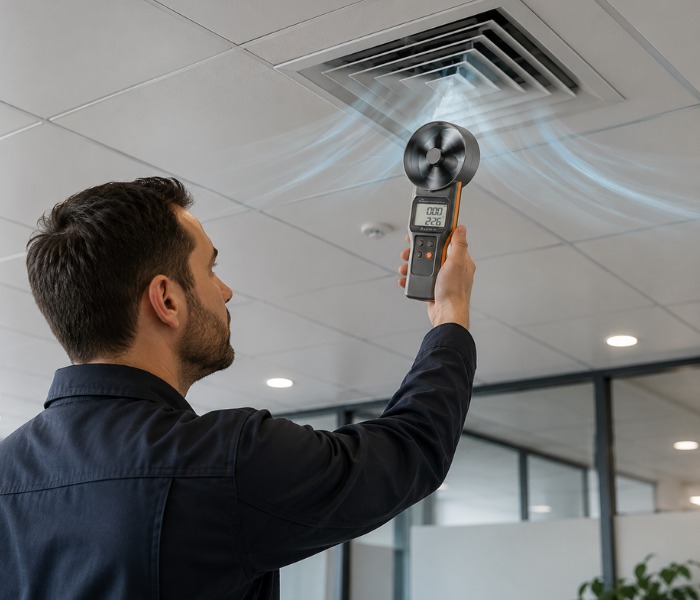

Klima Menfezlerinde Hava Hızı Ölçümü
AZ 89191'in 10 cm pervanesi, klima ve havalandırma menfezlerindeki hava hızının kontrolüne uygundur. Ölçüm sırasında pervane hava akışına mümkün olduğunca dik tutulmalıdır.
Menfez yüzeyindeki hız dağılımı homojen değilse farklı noktalardan ölçüm yapılarak ortalama alınması daha temsil edici sonuç sağlar.
Hava Debisi Ölçümünde Dikkat Edilmesi Gerekenler
- Menfez veya kanal kesit alanı doğru belirlenmelidir.
- Pervane hava akışına doğru yönde tutulmalıdır.
- Ölçüm sırasında pervanenin serbestçe dönmesi sağlanmalıdır.
- Hava akışını engelleyecek şekilde menfezin önü kapatılmamalıdır.
- Türbülanslı akışlarda birden fazla noktadan ölçüm yapılmalıdır.
- Gerekirse zaman veya çok noktalı ortalama fonksiyonu kullanılmalıdır.
- Difüzörlerde daha kontrollü debi ölçümü için uygun hava konisi değerlendirilebilir.
HVAC Sistemlerinin Devreye Alınması
Yeni kurulan klima ve havalandırma sistemlerinde menfezlerden sağlanan hava miktarının projedeki değerlere uygunluğu kontrol edilmelidir. AZ 89191 ile hava hızı ve debisi ölçülerek farklı menfezlerin performansı karşılaştırılabilir.
Havalandırma Balans Ayarları
Bir HVAC sisteminde farklı menfezlerin hava debileri arasında istenmeyen farklılıklar bulunabilir. AZ 89191 ile menfez debileri ölçülerek damper ve dağıtım ayarlarının yapılmasına yardımcı olacak veriler elde edilebilir.
İç Ortam Hava Kalitesi Kontrolü
CO₂, sıcaklık ve bağıl nemin hava hızıyla birlikte ölçülmesi; ofis, okul, toplantı salonu ve benzeri alanlarda havalandırmanın ortam koşulları üzerindeki etkisini değerlendirmeyi kolaylaştırır.
Her Saniye Güncellenen LCD Ekran
Cihazın LCD ekranı ölçüm sonuçlarını her saniye günceller. Bu sayede hava hızındaki hızlı değişiklikler ve farklı ölçüm noktaları arasındaki farklar gecikmeden takip edilebilir.
54 × 32,5 mm LCD Ekran
AZ 89191, yaklaşık 54 × 32,5 mm boyutlarında geniş LCD ekrana sahiptir. Ölçüm değerleri doğrudan cihaz üzerinden okunabileceği gibi Bluetooth bağlantısıyla mobil cihazdan da takip edilebilir.

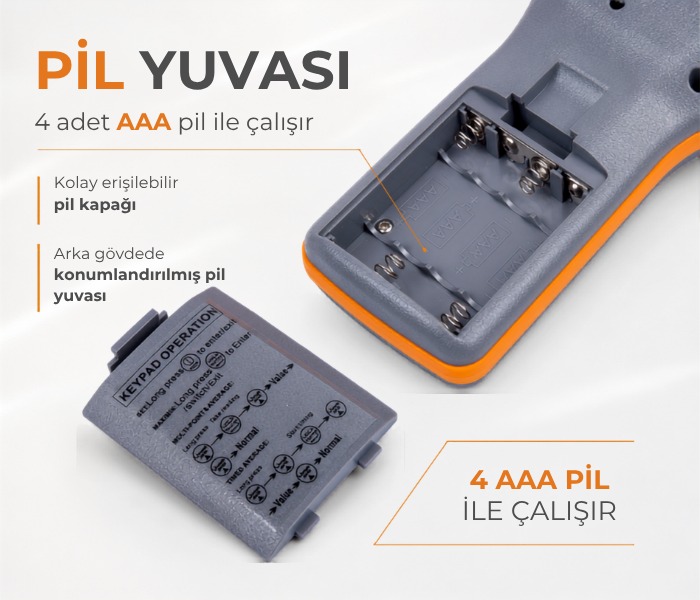

4 Adet AAA Pil ile Çalışma
Cihaz dört adet AAA pil ile çalışır. Pil beslemesi sayesinde elektrik prizine ihtiyaç duymadan farklı menfez, kanal ve saha noktalarında ölçüm gerçekleştirilebilir.
Kompakt ve Taşınabilir Tasarım
AZ 89191 yaklaşık 269 × 106 × 51 mm boyutlarında ve 200 gram ağırlığındadır. Taşınabilir yapısı, HVAC servis ve bakım personelinin cihazı farklı ölçüm noktalarına kolayca götürmesine yardımcı olur.
Çalışma ve Depolama Koşulları
| Koşul | Değer |
|---|---|
| Çalışma Sıcaklığı | 0°C–+50°C |
| Çalışma Bağıl Nemi | %80 RH altında |
| Depolama Sıcaklığı | -10°C–+50°C |
| Depolama Bağıl Nemi | %90 RH altında |
Sensörlerin uzun süreli performansını korumak için cihaz yoğun yoğuşma, doğrudan su teması ve üreticinin belirttiği çalışma koşullarının dışındaki ortamlardan korunmalıdır.
Doğru Ölçüm İçin Öneriler
- Pervanenin temiz ve serbest döndüğünden emin olunmalıdır.
- Pervane ölçüm sırasında hava akışına uygun yönde tutulmalıdır.
- Pervanenin önünde hava akışını engelleyecek cisim bulunmamalıdır.
- Ölçüm noktalarında yeterli süre beklenmelidir.
- Sıcaklık ve nem ölçümlerinde yaklaşık 60 saniyelik tepki süresi dikkate alınmalıdır.
- CO₂ ölçümünde cihazın ortam havasına uyum sağlaması beklenmelidir.
- Menfez debisinde birden fazla ölçüm noktası kullanılması önerilir.
- Alan bilgisiyle debi hesaplanırken doğru kesit ölçüsü girilmelidir.
- Uyumlu koni kullanıldığında koninin menfezi düzgün şekilde kapsaması sağlanmalıdır.

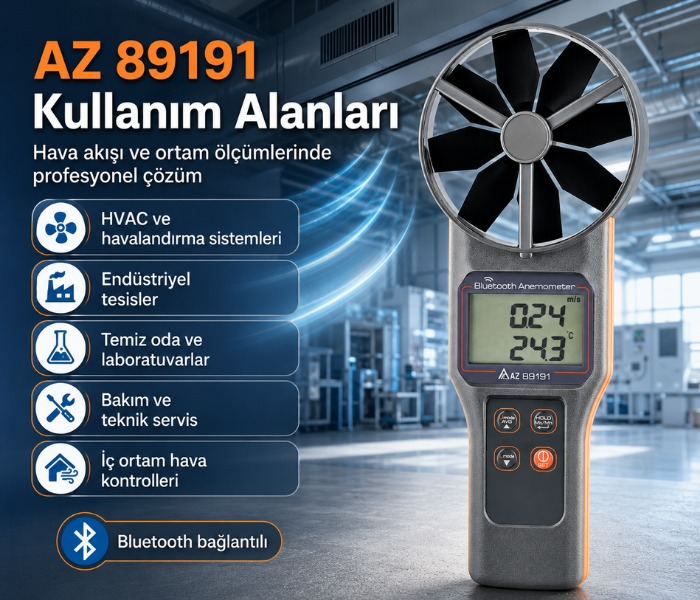

Kullanım Alanları
- HVAC sistemleri
- Klima ve havalandırma servisleri
- Hava kanalları
- Klima menfezleri
- Havalandırma difüzörleri
- Aspirasyon sistemleri
- Fan performans kontrolleri
- Bina havalandırma sistemleri
- İç ortam hava kalitesi çalışmaları
- Ofis ve toplantı salonları
- Okul ve eğitim kurumları
- Endüstriyel üretim alanları
- Mekanik tesisat devreye alma çalışmaları
AZ 89191 Kimler İçin Uygundur?
- HVAC teknisyenleri
- Klima servisleri
- Mekanik tesisat firmaları
- Devreye alma ekipleri
- Enerji verimliliği uzmanları
- Tesis yönetim ekipleri
- Endüstriyel bakım personeli
- İç ortam hava kalitesi ölçümü yapan teknik ekipler
- Havalandırma balansı yapan uzmanlar
AZ 89191’in Öne Çıkan Avantajları
- Hava hızı, hava debisi, sıcaklık, nem ve CO₂ ölçümü
- 10 cm çapında geniş pervane
- 0,20–30,00 m/s hava hızı aralığı
- 99.999 m³/dakikaya kadar hava debisi gösterimi
- Dahili NDIR CO₂ sensörü
- Çiy noktası hesaplama
- Yaş termometre sıcaklığı hesaplama
- Bluetooth kablosuz bağlantı
- Android ve iOS desteği
- Nice Flow mobil uygulaması
- Fotoğraflı ölçüm kaydı
- Çok noktalı ortalama hesabı
- Zamana bağlı ortalama hesabı
- Opsiyonel hava konisini otomatik tanıma
- Her saniye ekran ve veri güncelleme
- Yaklaşık 200 gram taşınabilir gövde

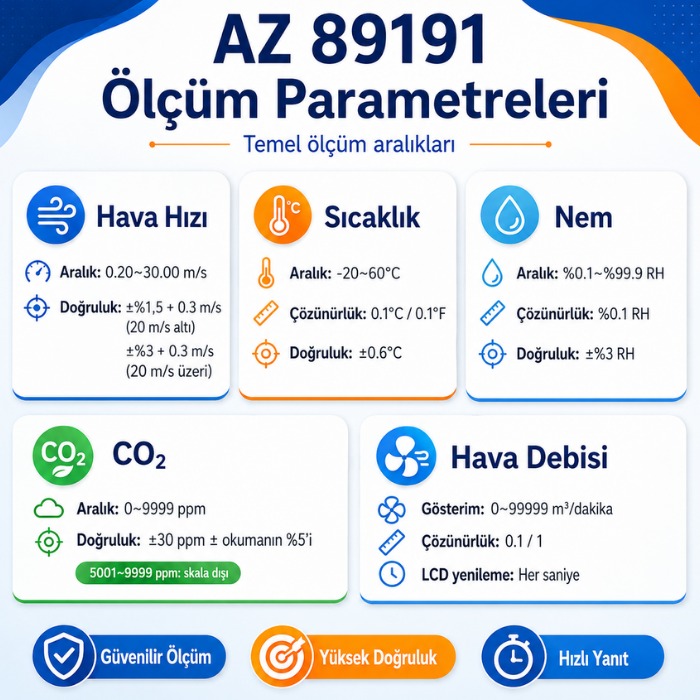

Ölçüm Teknik Özellikleri
| Parametre | Ölçüm / Gösterim Aralığı | Çözünürlük / Doğruluk |
|---|---|---|
| Hava Hızı | 0,20–30,00 m/s | 20 m/s altı: ±(%1,5 okuma + 0,3 m/s); 20 m/s üzeri: ±(%3 okuma + 0,3 m/s) |
| Hava Sıcaklığı | -20°C–+60°C | 0,1°C / ±0,6°C |
| Bağıl Nem | %0,1–99,9 RH | %0,1 RH / ±%3 RH (25°C'de %10–90 RH), diğer aralıklarda ±%5 RH |
| CO₂ | 0–9999 ppm | ±30 ppm ± okumanın %5'i, 0–5000 ppm aralığında |
| Hava Debisi | 0–99.999 m³/dakika | 0,1 veya 1 m³/dakika |
| Yaş Termometre Sıcaklığı | -20°C–+59,9°C | Hesaplanan değer |
| Çiy Noktası Sıcaklığı | -5°C–+59,9°C | Hesaplanan değer |
Genel Teknik Özellikler
| Teknik Özellik | Değer |
|---|---|
| Marka / Model | AZ Instrument / 89191 |
| Cihaz Tipi | Bluetoothlu Çok Fonksiyonlu Pervaneli Anemometre |
| Pervane Çapı | 10 cm |
| CO₂ Sensör Teknolojisi | NDIR |
| Bluetooth | Bluetooth 4.0 kablosuz veri aktarımı |
| Mobil Uyumluluk | Android ve iOS |
| Mobil Uygulama | Nice Flow |
| Mobil Veri Güncellemesi | Her saniye |
| Ortalama Fonksiyonu | Çok noktalı ve zamana bağlı ortalama |
| Hava Akış Konisi Tanıma | Uyumlu opsiyonel konilerde otomatik |
| Sıcaklık Tepki Süresi | Yaklaşık 60 saniye |
| Nem Tepki Süresi | Yaklaşık 60 saniye |
| Ekran | Geniş LCD ekran |
| LCD Boyutu | 54 × 32,5 mm |
| LCD Güncelleme Hızı | Her saniye |
| Çalışma Sıcaklığı | 0°C–+50°C |
| Çalışma Nem Koşulu | %80 RH altında |
| Depolama Sıcaklığı | -10°C–+50°C |
| Depolama Nem Koşulu | %90 RH altında |
| Boyutlar | 269 × 106 × 51 mm |
| Ağırlık | Yaklaşık 200 g |
| Güç Kaynağı | 4 adet AAA pil |

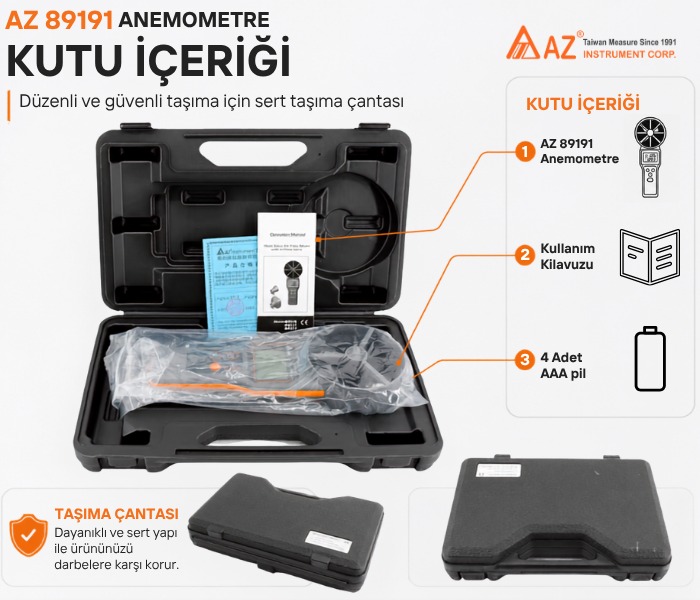

Standart Teslimat İçeriği
| Adet | Teslimat İçeriği |
|---|---|
| 1 | AZ Instrument 89191 Bluetoothlu anemometre |
| 1 set | AAA piller |
| 1 | Kullanım kılavuzu |
| 1 | Sert taşıma çantası |
Opsiyonel Aksesuarlar
- Kare ve yuvarlak hava akış konisi seti
- Hava akış konisi taşıma çantası
- Koni uzatma çubuğu
Önemli bilgi: 0–9999 ppm CO₂ değeri cihazın gösterim aralığıdır; belirtilen ±30 ppm ±%5 doğruluk yalnızca 0–5000 ppm aralığı için geçerlidir. 5001–9999 ppm aralığı üretici tarafından belirtilen doğruluk kapsamının dışındadır.
Not: Opsiyonel kare/yuvarlak hava akış konileri ve uzatma çubuğu standart cihaz paketine dahil değildir.
