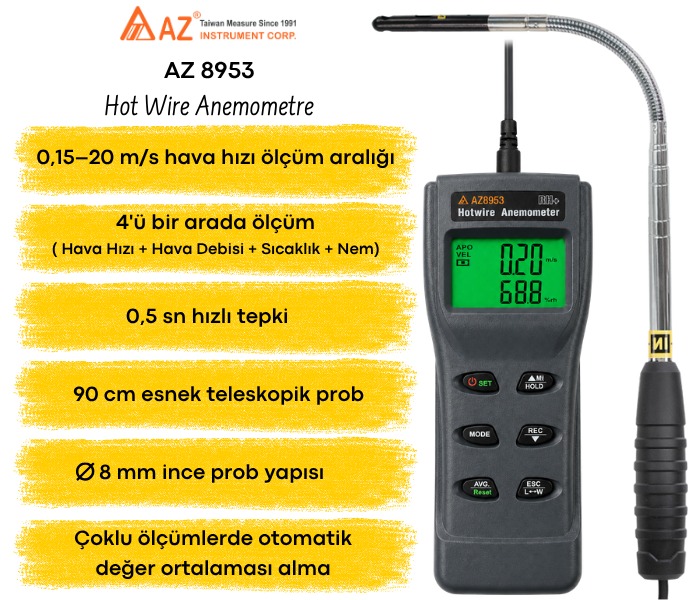

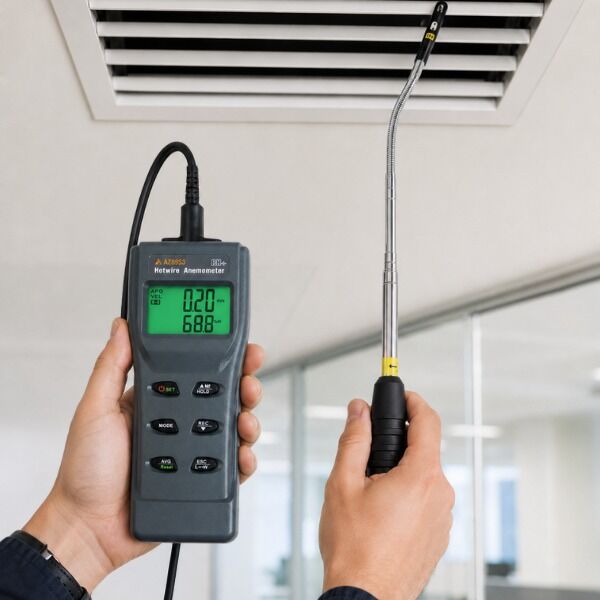

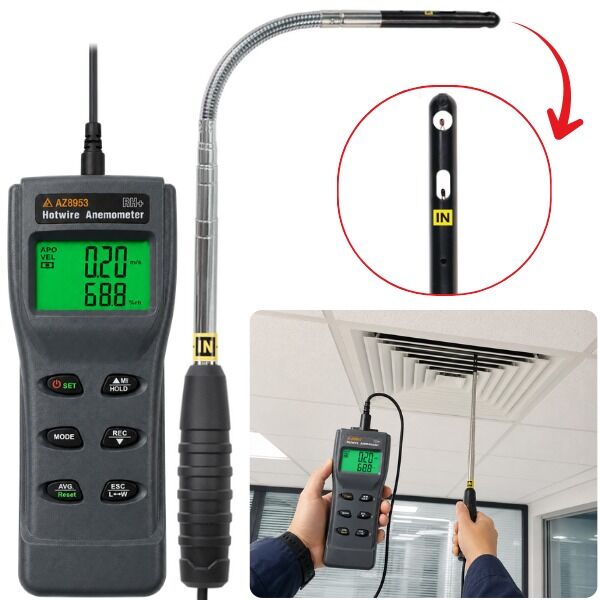

AZ 8953 Sıcak Tel Anemometre | 93 cm Bükülebilir Prob
AZ 8953 Sıcak Tel Anemometresi | Bükülebilir Teleskopik Prob
AZ 8953 sıcak tel anemometresi; hava hızı, hacimsel hava debisi, sıcaklık ve bağıl nem ölçümlerini tek cihaz üzerinde bir araya getiren taşınabilir profesyonel bir hot wire anemometredir.

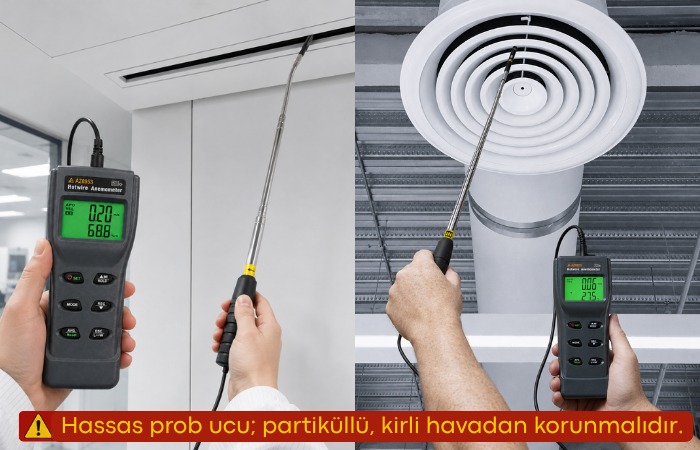

0,15–20,0 m/s hava hızı ölçüm aralığı, 8 mm çapındaki ince sıcak tel probu ve tam uzatılmış durumda yaklaşık 93 cm uzunluğa ulaşabilen teleskopik yapısı sayesinde özellikle havalandırma kanalları, HVAC sistemleri ve erişimi sınırlı ölçüm noktalarında kullanıma uygundur.
Prob ucunda bulunan yaklaşık 9 cm uzunluğundaki bükülebilir kuğu boynu, sensörün dar bölgelerde, köşelerde ve farklı açılardaki hava akımlarına doğru şekilde yönlendirilmesini kolaylaştırır.
Hava hızı dışında kanal ölçüsü girilerek hacimsel hava debisi hesaplanabilir; sıcaklık ve nem değerleri de aynı prob üzerinden takip edilebilir. Çok noktalı ortalama, zaman bazlı ortalama, HOLD, MAX/MIN, otomatik kapanma ve mıknatıslı kullanım gibi fonksiyonlar saha çalışmalarında ölçüm sürecini kolaylaştırır.
AZ 8953 Sıcak Tel Anemometresi Özellikleri
- Hava hızı ölçümü yapar.
- Hacimsel hava debisi hesaplar.
- Hava sıcaklığını ölçer.
- Bağıl nem ölçümü yapar.
- 0,15–20,0 m/s hava hızı ölçüm aralığına sahiptir.
- 30–3937 ft/dak imperial hava hızı birimini destekler.
- -10,0°C ile +50,0°C arasında hava sıcaklığı ölçebilir.
- %5,0–95,0 RH arasında bağıl nem ölçümü yapabilir.
- Hava debisini 0–99.999 gösterim aralığında hesaplayabilir.
- CMM, CMH, CFM ve L/s hava debisi birimlerini destekler.
- 8 mm çapında ince hot wire prob başlığı bulunur.
- Teleskopik prob tam açıldığında yaklaşık 93 cm uzunluğa ulaşır.
- Prob ucunda yaklaşık 9 cm bükülebilir kuğu boynu bulunur.
- Prob kapalı durumda yaklaşık 26,5 cm uzunluğundadır.
- Çok noktalı ortalama hesaplama fonksiyonuna sahiptir.
- 999 ölçüm noktasına kadar ortalama hesaplanabilir.
- Zaman bazlı ortalama hesaplama fonksiyonu bulunur.
- 59 dakika 59 saniyeye kadar zaman ortalaması alınabilir.
- Kanal çapı girilebilir.
- Kanal alanı girilebilir.
- Dikdörtgen kanal için uzunluk × genişlik bilgisi girilebilir.
- HOLD fonksiyonu bulunur.
- MAX maksimum değer takibi yapabilir.
- MIN minimum değer takibi yapabilir.
- Hava hızı değişimine yaklaşık 0,5 saniyede tepki verir.
- Sıcaklık ve nem tepki süresi yaklaşık 60 saniyedir.
- Prob üzerinde ölçüm derinliği göstergeleri bulunur.
- Prob üzerinde hava akış yönünü gösteren işaretler bulunur.
- Metrik ve imperial birimler arasında seçim yapılabilir.
- 44 × 26 mm LCD ekrana sahiptir.
- LCD arka aydınlatması bulunur.
- Arka aydınlatma yaklaşık 10 saniye sonra otomatik kapanır.
- LCD değeri yaklaşık saniyede bir güncellenir.

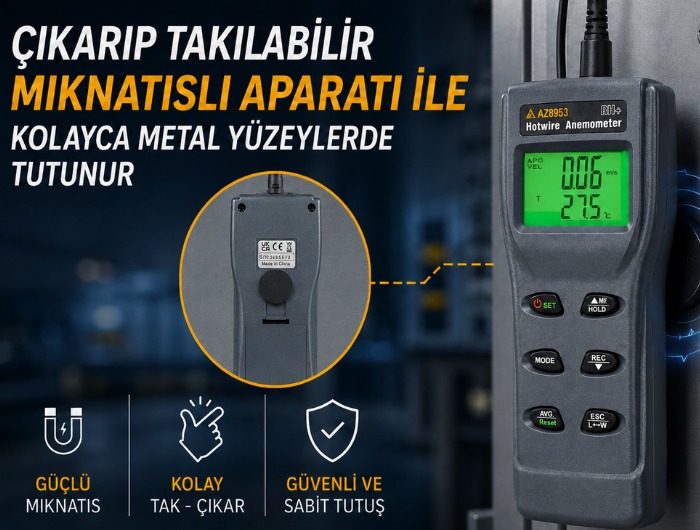

- Mıknatıslı arka aparatla metal yüzeylere sabitlenebilir.
- Düşük pil göstergesi bulunur.
- Yaklaşık 10 dakika sonra otomatik kapanabilir.
- Otomatik kapanma fonksiyonu devre dışı bırakılabilir.

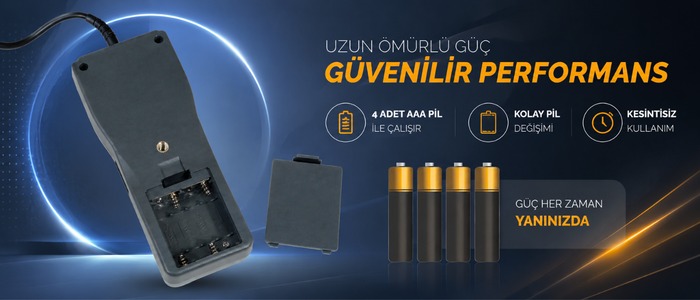

- 4 adet AAA pil ile çalışır.
- Değiştirilebilir prob yapısına sahiptir.

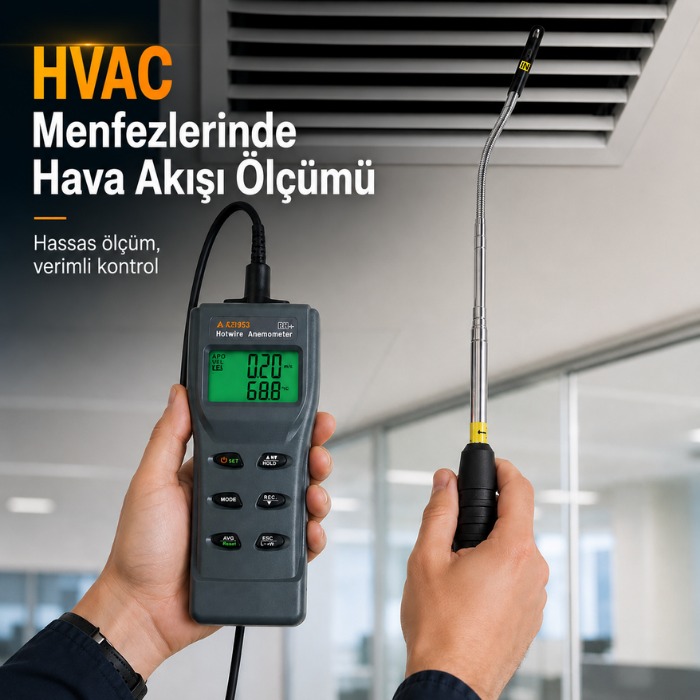

- HVAC, kanal ölçümü ve endüstriyel bakım uygulamalarında kullanılabilir.
4 Farklı Ölçüm Parametresi
AZ 8953 tek cihaz ile dört temel HVAC ölçüm parametresinin takip edilmesini sağlar:
| Parametre | Ölçüm / Gösterim |
|---|---|
| Hava Hızı | 0,15–20,0 m/s |
| Hava Debisi | 0–99.999 |
| Sıcaklık | -10,0…+50,0°C |
| Bağıl Nem | %5,0–95,0 RH |
Sıcak Tel Anemometre Nedir?
Sıcak tel anemometre, hava hareketini termal sensör üzerinden belirleyen hava hızı ölçüm cihazıdır.
Sensör üzerindeki ısıtılmış ince elemandan hava geçtiğinde sensörde oluşan soğuma değişir. Cihaz bu değişimi değerlendirerek hava hızını hesaplar.
Hot Wire Ölçümün Avantajları
Hot wire teknolojisi özellikle düşük ve orta hava hızlarının ölçülmesinde, havalandırma kanallarında ve küçük açıklıklarda avantaj sağlar.
AZ 8953'ün yaklaşık 8 mm çapındaki ince prob başlığı kanal içerisindeki hava akışına büyük gövdeli sensörlere göre daha az fiziksel engel oluşturur.
0,15–20,0 m/s Hava Hızı Ölçümü
AZ 8953 hava hızını 0,15 m/s ile 20,0 m/s arasında ölçebilir.
Bu aralık düşük hızlı HVAC hava akımlarından daha yüksek hızlı kanal akışlarına kadar çeşitli uygulamalarda kullanım sağlar.
Hava Hızı Ölçüm Doğruluğu
Hava hızı için belirtilen doğruluk:
±(okunan değerin %5'i + 0,1 m/s)
şeklindedir.
Imperial ölçüm biriminde ise üretici değeri:
±(okunan değerin %5'i + 20 ft/dak)
olarak belirtilmiştir.
Hava Hızı Çözünürlüğü
| Ölçüm Aralığı | Çözünürlük |
|---|---|
| 10 m/s'nin altında | 0,01 m/s |
| 10 m/s ve üzerinde | 0,1 m/s |
| 100 ft/dak'ın altında | 0,1 ft/dak |
| 100 ft/dak ve üzerinde | 1 ft/dak |
0,5 Saniye Hava Hızı Tepki Süresi
Hava hızı sensörünün belirtilen tepki süresi yaklaşık 0,5 saniyedir.
Prob kanalın farklı bölgelerine taşındığında hava hızındaki değişimlerin kısa sürede ekrana yansımasına yardımcı olur.

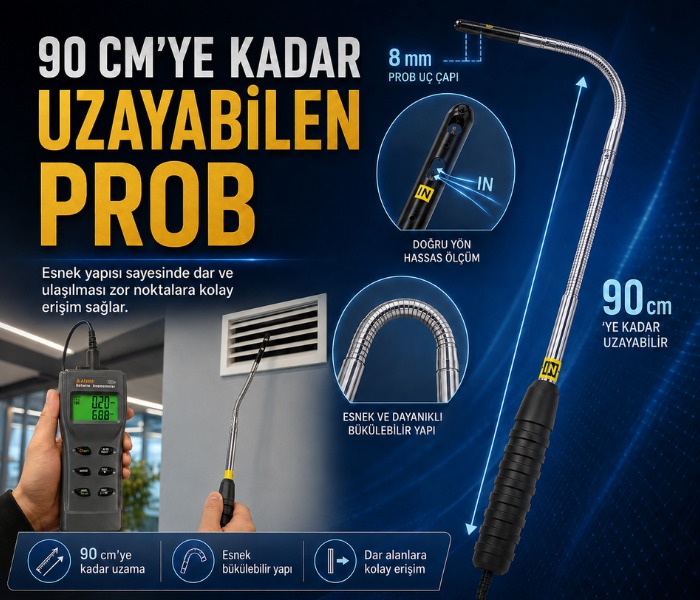

93 cm Teleskopik Prob
AZ 8953'ün teleskopik probu tam açıldığında yaklaşık 93 cm uzunluğa ulaşır.
Uzun prob yapısı büyük havalandırma kanallarında yalnızca girişe yakın bölgenin değil, kanal kesitinin daha iç noktalarının da ölçülmesini kolaylaştırır.
9 cm Bükülebilir Kuğu Boynu
Probun uç bölümünde yaklaşık 9 cm uzunluğunda bükülebilir bölüm bulunur.
Bu esnek yapı sensör ucunun köşelere, kanal dirseklerine veya düz prob ile doğrudan erişilemeyen açılı bölgelere yönlendirilmesini kolaylaştırır.
8 mm İnce Prob Ucu
Sensör bölümü yaklaşık 8 mm çapa sahiptir.
İnce prob, küçük ölçüm deliklerinden kanal içerisine ulaşılmasına ve sensörün hava akışına yaptığı fiziksel etkinin azaltılmasına yardımcı olur.
Prob Kapalı Uzunluğu
Teleskopik prob saklama durumunda yaklaşık 26,5 cm uzunluğa sahiptir.
Bu yapı 93 cm'lik erişim mesafesine rağmen probun taşıma sırasında daha kompakt hale getirilmesini sağlar.

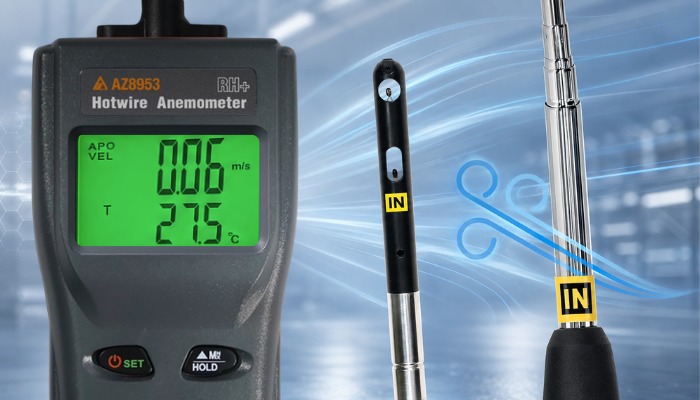

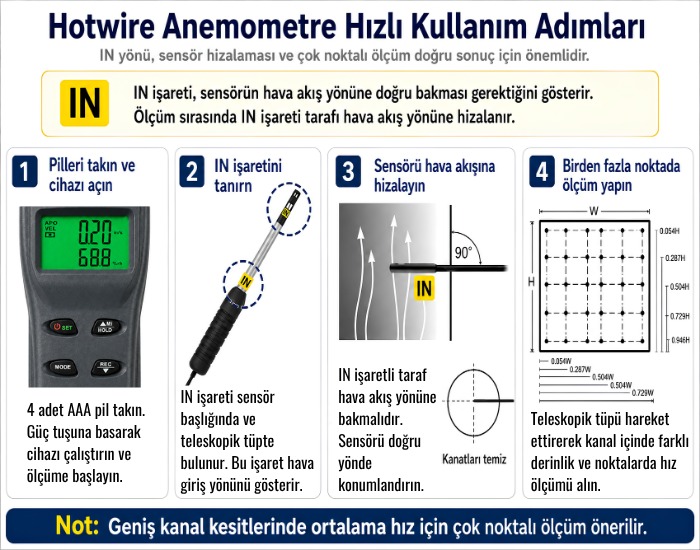

Prob Üzerinde Hava Akış Yönü İşareti
Hot wire sensörün doğru sonuç verebilmesi için probun hava akımına uygun yönde tutulması önemlidir.
Prob üzerindeki yön işareti sensör başlığının hava akışına doğru şekilde hizalanmasına yardımcı olur.
Prob Üzerindeki Ölçüm Derinliği İşaretleri
Prob üzerindeki işaretler kanal içerisinde sensörün hangi derinlikte bulunduğunun takip edilmesini kolaylaştırır.
Özellikle çok noktalı kanal ölçümlerinde farklı derinliklerin sistematik şekilde tekrar edilmesinde kullanılabilir.
Hava Debisi Hesaplama
AZ 8953 hacimsel hava debisini de görüntüleyebilir.
Hava debisi ayrı bir debi sensörüyle doğrudan ölçülmez. Cihaz, ölçülen hava hızını kullanıcı tarafından girilen kanal kesit alanıyla ilişkilendirerek hacimsel debiyi hesaplar.
Temel ilişki:
Hava Debisi = Ortalama Hava Hızı × Kanal Kesit Alanı
şeklindedir.
Hava Debisi Gösterim Aralığı
Hesaplanan hacimsel hava debisi 0 ile 99.999 arasında görüntülenebilir.
| Gösterim Aralığı | Çözünürlük |
|---|---|
| 0–9.999,9 | 0,1 |
| 10.000–99.999 | 1 |
Hava Debisi Birimleri
- CMM – metreküp/dakika
- CMH – metreküp/saat
- CFM – cubic feet per minute
- L/s – litre/saniye
Kanal Alanı Cihaza Nasıl Girilir?
AZ 8953 üzerinde farklı kanal geometrilerine göre kesit bilgisi tanımlanabilir.
Kullanıcı uygulamaya bağlı olarak:
- kanal çapı,
- doğrudan kanal alanı,
