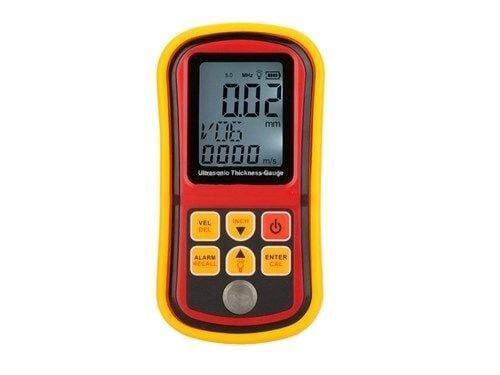

Benetech GM130 Ultrasonik Kalınlık Ölçer – Metal, Plastik ve Cam Kalınlık Ölçüm Cihazı (300 mm)
Benetech GM130 1–300 mm Ultrasonik Kalınlık Ölçer | Ø6 ve Ø10 mm Çift Problu
Benetech GM130, malzemenin yalnızca bir yüzeyine erişerek kalınlık ölçümü yapılmasını sağlayan taşınabilir ultrasonik kalınlık ölçüm cihazıdır. Çelik üzerinde 1,00 mm ile 300,0 mm arasında ölçüm yapabilir ve özellikle boru, tank, sac, makine parçası ve endüstriyel ekipmanların et kalınlığı kontrollerinde kullanılabilir.
GM130'un kutusunda 5 MHz frekanslı Ø6 mm ve Ø10 mm olmak üzere iki farklı prob bulunur. 1000–9999 m/s ayarlanabilir ses hızı, 12 ölçüm değerini hafızaya alma, yüksek/düşük kalınlık alarmı, kuplaj göstergesi, arka aydınlatmalı LCD ekran ve kalibrasyon fonksiyonları sayesinde farklı ölçüm uygulamalarına uyarlanabilir.
Öne Çıkan Özellikler
- Çelikte 1,00–300,0 mm ölçüm aralığı
- ±(1%H + 0,1 mm) ölçüm doğruluğu
- 5 MHz çalışma frekansı
- Ø6 mm ve Ø10 mm olmak üzere iki farklı prob
- 1000–9999 m/s ayarlanabilir ses hızı
- 12 farklı ses hızı hafıza konumu
- 12 kalınlık ölçümünü hafızaya kaydetme
- Kayıtlı ölçümleri görüntüleme ve silme
- Yüksek ve düşük kalınlık alarmı
- Prob temas / kuplaj göstergesi
- 4 mm referans bloğuyla kalibrasyon
- Bilinen kalınlıktan malzeme ses hızını belirleme
- Arka aydınlatmalı LCD ekran
- mm / inch birim seçimi
- Düşük pil göstergesi
- Otomatik kapanma
- Alüminyum taşıma çantası
Ultrasonik Kalınlık Ölçümü Nasıl Çalışır?
GM130, prob üzerinden malzeme içerisine ultrasonik ses dalgası gönderir. Ses dalgasının malzemenin arka yüzeyinden yansıyarak proba geri dönmesi için geçen süre ölçülür ve seçilen malzeme ses hızı kullanılarak kalınlık hesaplanır.
Bu yöntem sayesinde boru, tank, sac veya benzeri parçaların kalınlığına çoğu uygulamada yalnızca tek taraftan erişerek ölçüm yapılabilir.
Çelikte 1,00–300,0 mm Ölçüm Aralığı
GM130'un üretici tarafından belirtilen 1,00–300,0 mm ölçüm aralığı çelik referans alınarak verilmiştir. Ölçülebilecek maksimum kalınlık kullanılan malzemenin ses iletim özelliklerine, yüzey durumuna, geometrisine ve ultrasonik zayıflamasına göre değişebilir.
±(1%H + 0,1 mm) Ölçüm Doğruluğu
GM130 için belirtilen kalınlık ölçüm doğruluğu ±(1%H + 0,1 mm)'dir. Buradaki H, ölçülen malzeme kalınlığını ifade eder.
Örneğin yaklaşık 10 mm kalınlığındaki bir parçada bu teknik spesifikasyona göre hata sınırı ±0,2 mm seviyesindedir.
0,01 mm Çözünürlük
| 1,00–99,99 mm | 0,01 mm çözünürlük |
| 100–300 mm | 0,1 mm çözünürlük |
Ø6 mm ve Ø10 mm Çift Prob
GM130, iki adet 5 MHz kablolu ultrasonik probla birlikte gelir. Farklı çaplı problar düz yüzeylerin yanı sıra boru ve daha dar ölçüm noktalarında uygun probun seçilmesine imkân sağlar.
| Prob | Frekans | Çelik Boruda Minimum Ölçüm |
| Ø6 mm | 5 MHz | Yaklaşık Ø15 × 2,0 mm |
| Ø10 mm | 5 MHz | Yaklaşık Ø20 × 3,0 mm |
1000–9999 m/s Ayarlanabilir Ses Hızı
Ultrasonik kalınlık ölçümünde doğru sonuç alınabilmesi için cihazda seçilen ses hızının ölçülen malzemeye uygun olması gerekir. GM130 üzerinde ses hızı 1000 m/s ile 9999 m/s arasında ayarlanabilir.
Cihaz ayrıca farklı malzemelerde hızlı kullanım için 12 adet ses hızı hafıza konumu sunar. Gerektiğinde kullanıcı ses hızını manuel olarak değiştirerek ölçülen malzemeye uyarlayabilir.
Malzemenin Gerçek Ses Hızını Ölçme
Malzemenin gerçek kalınlığı kumpas veya mikrometre ile biliniyorsa GM130 bu referans kullanılarak malzemenin ultrasonik ses hızının belirlenmesine olanak sağlar.
Bu yöntem, yalnızca genel bir hazır ses hızı değerinin kullanılmasına kıyasla belirli bir malzemede daha doğru kalınlık ölçümleri yapılmasına yardımcı olur.
4 mm Referans Bloğuyla Kalibrasyon
GM130 üzerinde kalibrasyon fonksiyonu bulunur. CAL moduna girildikten sonra prob, kuplaj sıvısı kullanılarak 4,00 mm referans bloğuna temas ettirilir ve cihaz referans kalınlığa göre ayarlanır.
Bu işlem özellikle ölçüm çalışmalarına başlamadan önce cihaz ve prob sisteminin kontrol edilmesini kolaylaştırır.
Kuplaj Göstergesi
Ultrasonik ölçüm yapılabilmesi için prob ile malzeme yüzeyi arasında uygun akustik temas sağlanmalıdır. GM130 ekranındaki kuplaj göstergesi probun yüzeyle yeterli temas kurup kurmadığının kontrol edilmesine yardımcı olur.
Ölçüm sırasında prob ile yüzey arasında uygun kuplaj sıvısının kullanılması ses dalgalarının malzemeye aktarılmasını sağlar.
12 Ölçümlük Veri Hafızası
GM130, 12 adet kalınlık ölçüm değerini dahili hafızasında saklayabilir. Kayıtlı değerler cihaz üzerinden daha sonra görüntülenebilir veya silinebilir.
Yüksek ve Düşük Kalınlık Alarmı
Kullanıcı belirli bir uygulama için üst ve alt kalınlık limitleri tanımlayabilir. Ölçüm değeri belirlenen sınırların dışına çıktığında alarm fonksiyonu hızlı kontrol uygulamalarını kolaylaştırır.
Ölçülebilen Malzemeler
GM130, ultrasonik ses iletimine uygun ve ölçüm bölgesinde karşılıklı yüzeyleri yeterince paralel olan katı malzemelerde kullanılabilir.
- Çelik ve diğer uygun metaller
- Alüminyum
- Plastik
- Akrilik
- Cam
- Ultrasonik iletime uygun diğer homojen katı malzemeler
Boru Et Kalınlığı Ölçümü
GM130 özellikle boru ve tüp et kalınlığı kontrollerinde kullanılabilir. Küçük çaplı borularda probun yönü ölçüm sonucunu etkileyebileceğinden, prob farklı yönlerde konumlandırılarak ölçüm yapılabilir.
Üretici küçük borularda iki farklı prob yönünde ölçüm yapılmasını ve daha düşük olan değerin dikkate alınmasını tavsiye etmektedir.
Kullanım Alanları
- Boru ve tüp et kalınlığı ölçümü
- Tank ve basınçlı kap duvar kalınlığı kontrolü
- Sac ve metal parça kalınlığı ölçümü
- Korozyon nedeniyle kalınlık kaybının takibi
- Gemi ve denizcilik bakım uygulamaları
- Petrokimya ve proses tesisleri
- Metal işleme ve imalat
- Makine bakım uygulamaları
- Kalite kontrol ve ürün denetimi
- Otomotiv ve endüstriyel parça kontrolleri
Benetech GM130 Nasıl Kullanılır?
- Ölçüm yapılacak yüzeydeki kir, pas, yağ ve gevşek tabakaları temizleyin.
- Ölçüm uygulamasına uygun Ø6 mm veya Ø10 mm probu seçin.
- Cihazda ölçülen malzemeye uygun ses hızını seçin veya girin.
- Gerekirse 4 mm referans bloğu kullanarak kalibrasyon işlemini gerçekleştirin.
- Ölçüm noktasına yeterli miktarda ultrasonik kuplaj sıvısı uygulayın.
- Probu ölçüm yüzeyine dik ve kararlı şekilde yerleştirin.
- Ekrandaki kuplaj göstergesinin sağlıklı temas gösterdiğini kontrol edin.
- Kalınlık değerini LCD ekrandan okuyun.
- Gerekirse ölçüm değerini cihazın dahili hafızasına kaydedin.
Teknik Özellikler
| Marka | Benetech |
| Model | GM130 |
| Ürün Tipi | Ultrasonik kalınlık ölçüm cihazı |
| Ölçüm Aralığı | 1,00–300,0 mm, çelikte |
| Doğruluk | ±(1%H + 0,1 mm), H = ölçülen kalınlık |
| Çözünürlük | 0,01 mm (1,00–99,99 mm); 0,1 mm (100–300 mm) |
| Çalışma Frekansı | 5 MHz |
| Ses Hızı Aralığı | 1000–9999 m/s |
| Ses Hızı Hafızası | 12 hafıza konumu |
| Kalınlık Hafızası | 12 ölçüm |
| Prob 1 | Ø6 mm, 5 MHz |
| Prob 2 | Ø10 mm, 5 MHz |
| Çelik Boru Alt Ölçüm Sınırı – Ø6 Prob | Yaklaşık Ø15 × 2,0 mm |
| Çelik Boru Alt Ölçüm Sınırı – Ø10 Prob | Yaklaşık Ø20 × 3,0 mm |
| Kalibrasyon Referansı | 4,00 mm referans bloğu |
| Kuplaj Göstergesi | Var |
| Kalınlık Alarmı | Ayarlanabilir yüksek / düşük limit |
| Ekran | Arka aydınlatmalı LCD |
| Birimler | mm / inch |
| Düşük Pil Göstergesi | Var |
| Otomatik Kapanma | Yaklaşık 3 dakika işlem yapılmadığında |
| Çalışma Sıcaklığı | 0°C – +40°C |
| Ölçülen Parça Sıcaklığı | <60°C |
| Çalışma Nemi | <%90 RH |
| Güç Kaynağı | 3 × 1,5 V AAA alkalin pil |
| Boyutlar | 72 × 29 × 146 mm |
| Ağırlık | Yaklaşık 223 g |
Kutu İçeriği
- 1 × Benetech GM130 Ultrasonik Kalınlık Ölçer
- 1 × Ø10 mm 5 MHz ultrasonik prob
- 1 × Ø6 mm 5 MHz ultrasonik prob
- 1 × 50 ml ultrasonik kuplaj sıvısı
- 1 × 4 mm referans / kalibrasyon bloğu
- 3 × 1,5 V AAA alkalin pil
- 1 × İngilizce kullanım kılavuzu
- 1 × Alüminyum taşıma çantası
