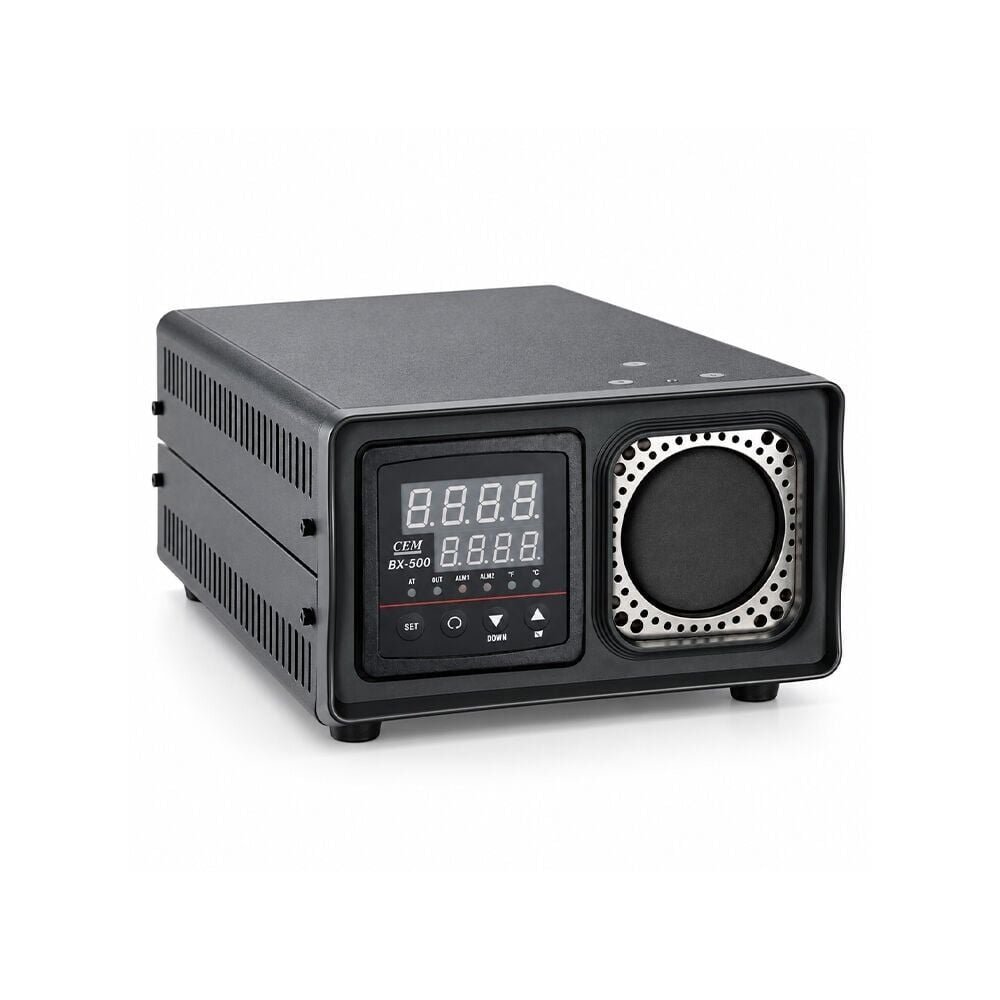

CEM BX-500 50–500°C Kızılötesi Termometre Kalibratörü

CEM BX-500 50°C–500°C Taşınabilir Kızılötesi Termometre Kalibratörü

CEM BX-500, kızılötesi termometre, pirometre ve diğer temassız sıcaklık ölçüm cihazlarının doğruluk kontrolü ve kalibrasyon uygulamalarında kullanılan taşınabilir siyah cisim (blackbody) sıcaklık kalibratörüdür. 50°C ile 500°C arasında kontrollü bir referans sıcaklık yüzeyi oluşturur.

57 mm çapındaki geniş siyah cisim hedefi, 0,95 emissivite değeri ve 0,1°C ayar çözünürlüğü sayesinde farklı optik özelliklere sahip kızılötesi sıcaklık ölçüm cihazlarının kontrol edilmesine olanak sağlar. Dahili RTD referans kuyusu ise daha hassas karşılaştırmalı ölçüm uygulamalarında harici referans prob kullanımına imkan verir.

Öne Çıkan Özellikler

• 50°C – 500°C sıcaklık aralığı
• Kızılötesi termometre ve pirometre kalibrasyon uygulamaları
• 57 mm çapında sıcaklık kontrollü siyah cisim hedefi
• 0,95 hedef emissivitesi
• 0,1°C / 0,1°F çözünürlük
• ±0,5°C @ 100°C doğruluk
• ±1,8°C @ 500°C doğruluk
• ±0,1°C @ 100°C stabilite
• ±0,3°C @ 500°C stabilite
• Siyah cisim yüzeyinin arkasında RTD referans kuyusu
• Taşınabilir gövde yapısı
• 230 V AC veya 110 V AC besleme seçenekleri

50°C ile 500°C Referans Sıcaklık Aralığı

BX-500, 50°C ile 500°C arasındaki sıcaklıklarda kontrollü bir siyah cisim referans yüzeyi oluşturur. Kullanıcı gerekli test sıcaklığını ayarlayarak kızılötesi termometre veya pirometrenin gösterdiği değer ile BX-500 referans sıcaklığını karşılaştırabilir.

Sıcaklık set değeri 0,1°C adımlarla ayarlanabilir. Ölçüm yapılmadan önce kalibratörün seçilen sıcaklıkta kararlı hale gelmesi beklenmelidir.

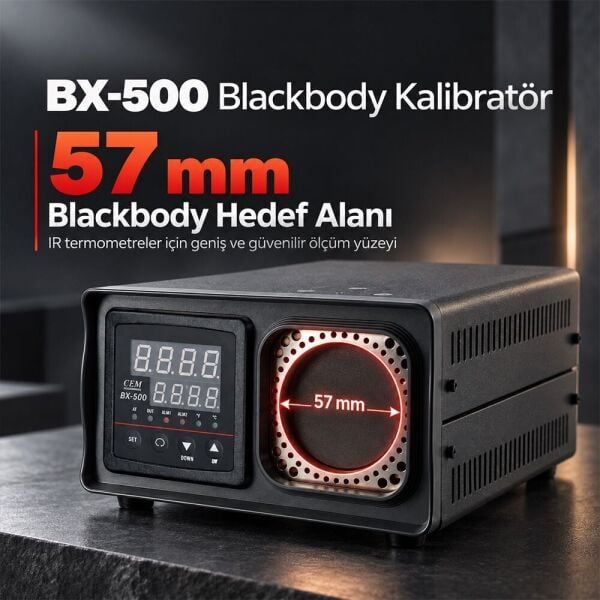

57 mm Siyah Cisim Hedefi

CEM BX-500 üzerinde 2,25 inç / 57 mm çapında sıcaklık kontrollü siyah cisim hedefi bulunur. Geniş hedef yüzeyi, farklı görüş alanına sahip kızılötesi termometrelerin optik ölçüm alanının hedef içerisinde tutulmasına yardımcı olur.

IR termometrenin hedefe olan uzaklığı belirlenirken cihazın D:S oranı dikkate alınmalı ve ölçüm noktasının 57 mm'lik referans yüzey içerisinde kalması sağlanmalıdır.

0,95 Emissivite

BX-500 siyah cisim hedefinin emissivite değeri 0,95'tir. Kontrol edilen kızılötesi termometrede emissivite ayarı bulunuyorsa karşılaştırmalı ölçüm sırasında cihazın ayarının referans hedef ile uyumlu olması gerekir.

Doğruluk ve Sıcaklık Stabilitesi

BX-500 için belirtilen sıcaklık doğruluğu 100°C'de ±0,5°C, 500°C'de ise ±1,8°C'dir. Sıcaklık stabilitesi 100°C'de ±0,1°C, 500°C'de ±0,3°C olarak belirtilmiştir.

Doğruluk ve stabilite birbirinden farklı teknik özelliklerdir. Doğruluk, kalibratörün gösterdiği veya oluşturduğu sıcaklığın referans değere yakınlığını; stabilite ise belirlenen sıcaklık noktasında zaman içerisindeki değişimi ifade eder.

RTD Referans Kuyusu

Siyah cisim hedefinin hemen arkasında temas tipi RTD referans prob kullanımına uygun bir referans kuyusu bulunur. Bu bölüm, harici referans termometre kullanılarak hedef sıcaklığının bağımsız şekilde izlenmesine imkan verir.

Opsiyonel dijital RTD termometre ve kalibre edilmiş ikincil referans prob kullanıldığında üretici, uygun uygulama koşullarında ±0,1°C seviyesine kadar referans doğruluğu elde edilebildiğini belirtmektedir. Bu değer BX-500'ün standart dahili doğruluk spesifikasyonu değildir.

Isıtma ve Soğutma Süreleri

BX-500'ün maksimum sıcaklığa ulaşma süresi en fazla yaklaşık 40 dakika olarak belirtilmiştir. Maksimum sıcaklıktan 100°C seviyesine soğuma süresi ise en fazla yaklaşık 45 dakikadır.

Kullanım Alanları

• Kızılötesi termometre kontrol ve kalibrasyon uygulamaları
• Pirometre doğruluk kontrolleri
• Temassız sıcaklık ölçüm sistemleri
• Kalibrasyon laboratuvarları
• Üretim ve kalite kontrol alanları
• Teknik servis uygulamaları
• Endüstriyel sıcaklık ölçüm sistemleri
• Saha tipi karşılaştırmalı sıcaklık kontrolleri

CEM BX-500 Nasıl Kullanılır?

1. BX-500'ü uygun AC güç kaynağına bağlayın.
2. Kontrol etmek istediğiniz referans sıcaklık değerini ayarlayın.
3. Siyah cisim hedefinin ayarlanan sıcaklıkta kararlı hale gelmesini bekleyin.
4. Kızılötesi termometrenin emissivite ayarını uygulamaya uygun şekilde kontrol edin.
5. IR termometreyi siyah cisim hedefinin merkezine doğrultun.
6. Termometrenin ölçüm noktasının 57 mm hedef alanı içerisinde kaldığından emin olun.
7. BX-500 referans sıcaklığı ile test edilen cihazın gösterdiği değeri karşılaştırın.
8. Farklı sıcaklık noktalarında gerekiyorsa aynı işlemi tekrarlayın.

Teknik Özellikler

Kutu İçeriği

• 1 × CEM BX-500 Kızılötesi Termometre Kalibratörü
• 1 × AC güç kablosu
• 1 × Kullanım kılavuzu
• 1 × Test raporu
