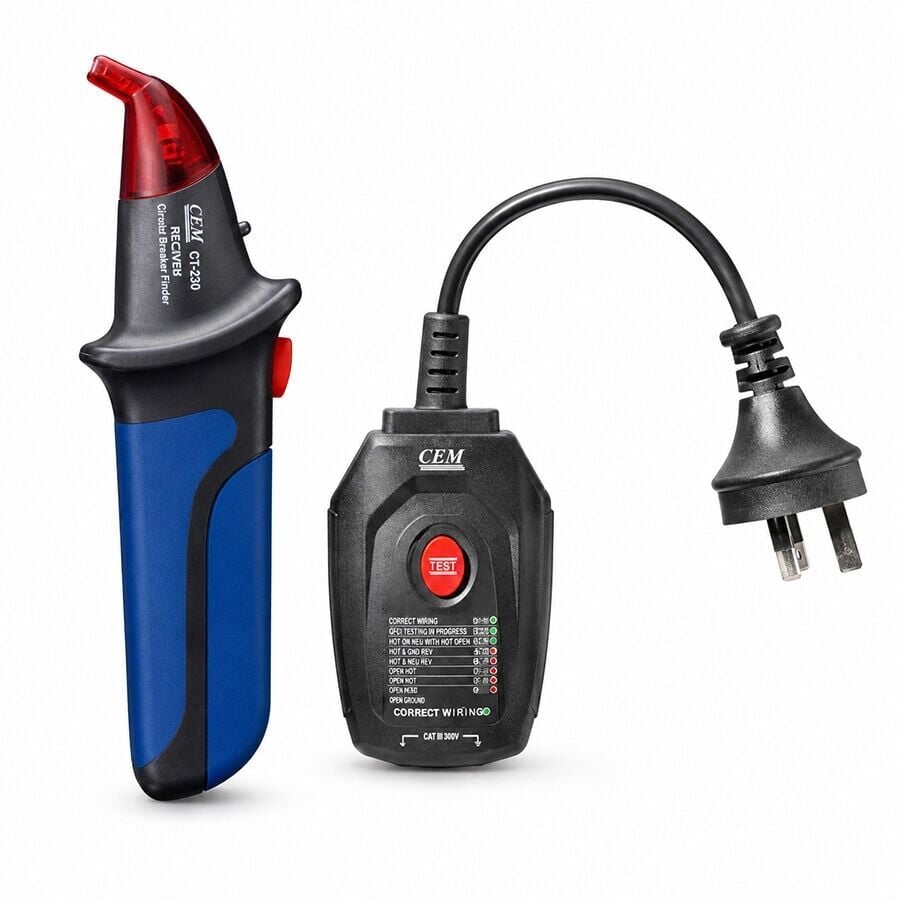

CEM CT-230 Analog Devre Kesici ve Sigorta Bulucu

CEM CT-230 Analog Devre Kesici ve Sigorta Bulucu

CEM CT-230, elektrik panolarında belirli bir priz veya elektrik hattına ait sigorta ya da devre kesicinin tespit edilmesi için kullanılan verici ve alıcı sistemli bir test cihazıdır. Priz tarafına bağlanan verici ünite hatta sinyal gönderirken, alıcı ünite pano üzerinde bu sinyali algılayarak ilgili devrenin belirlenmesine yardımcı olur.

120 V / 240 V AC enerjili elektrik hatlarında kullanılabilen CT-230; elektrik tesisatı kontrolü, bakım, servis ve devre takibi uygulamalarında tek kullanıcıyla pratik ölçüm yapılmasını sağlar.

Öne Çıkan Özellikler

• Sigorta ve devre kesici tespiti
• Verici + alıcı ünite sistemi
• 120 V / 240 V AC hatlarda kullanım
• Enerjili elektrik devrelerinde çalışma
• Priz üzerinden sinyal gönderimi
• Pano üzerinde sinyal takibi
• LED görsel gösterge
• Sesli uyarı
• Tek kullanıcıyla devre tespiti
• Kompakt ve taşınabilir yapı

Devre Kesici ve Sigorta Bulma

CT-230, bir elektrik prizinin veya hatta bağlı devrenin hangi sigorta ya da devre kesici üzerinden beslendiğinin belirlenmesine yardımcı olur. Bu özellik özellikle çok sayıda sigortanın bulunduğu elektrik panolarında devrelerin daha hızlı takip edilmesini sağlar.

Verici ve Alıcı Sistem

Cihaz iki temel üniteden oluşur. Verici ünite kontrol edilmek istenen elektrik prizine bağlanır ve hat üzerinden algılanabilir bir sinyal gönderir. Alıcı ünite ise elektrik panosundaki sigorta ve devre kesiciler üzerinde gezdirilerek bu sinyalin bulunduğu hat tespit edilir.

120 V / 240 V AC Hatlarda Kullanım

CEM CT-230, 120 V ve 240 V AC enerjili elektrik hatlarında kullanılmak üzere tasarlanmıştır. Devre tespiti sırasında hattın enerjili durumda olması gerekir.

Sesli ve Görsel Uyarı

Alıcı ünite sinyalin bulunduğu devreye yaklaştığında LED gösterge ve sesli uyarı ile kullanıcıya bildirim verir. Böylece pano üzerindeki sigorta veya devre kesicinin belirlenmesi kolaylaştırılır.

Tek Kişilik Devre Tespiti

Verici prizde sabit bırakıldıktan sonra kullanıcı alıcı ünite ile elektrik panosuna geçerek ilgili sigortayı kontrol edebilir. Bu yapı devre takibinin tek kişi tarafından gerçekleştirilmesine imkan sağlar.

CEM CT-230 Nasıl Kullanılır?

1. Verici ünitesini hangi devreye ait olduğunu belirlemek istediğiniz elektrik prizine bağlayın.
2. Alıcı ünitesini açın.
3. Elektrik panosundaki sigorta veya devre kesiciler üzerinde alıcıyı sırayla gezdirin.
4. Sesli ve görsel sinyalin en belirgin olduğu devreyi tespit edin.
5. Bakım veya müdahale öncesinde devreyi uygun elektriksel güvenlik yöntemleriyle ayrıca doğrulayın.

Kullanım Alanları

• Elektrik tesisatı kontrolleri
• Sigorta ve devre kesici tespiti
• Bina elektrik sistemleri
• Konut elektrik tesisatları
• Ofis ve ticari binalar
• Endüstriyel tesisler
• Bakım ve servis uygulamaları
• Yeni tesisat devre kontrolleri
• Arıza tespit ve hat takip işlemleri

Teknik Özellikler

Kutu İçeriği

• 1 × CEM CT-230 Verici Ünitesi
• 1 × CEM CT-230 Alıcı Ünitesi
• 1 × Pil
• 1 × Kullanım kılavuzu
