Cem DT-6605 İzolasyon Test Cihazı

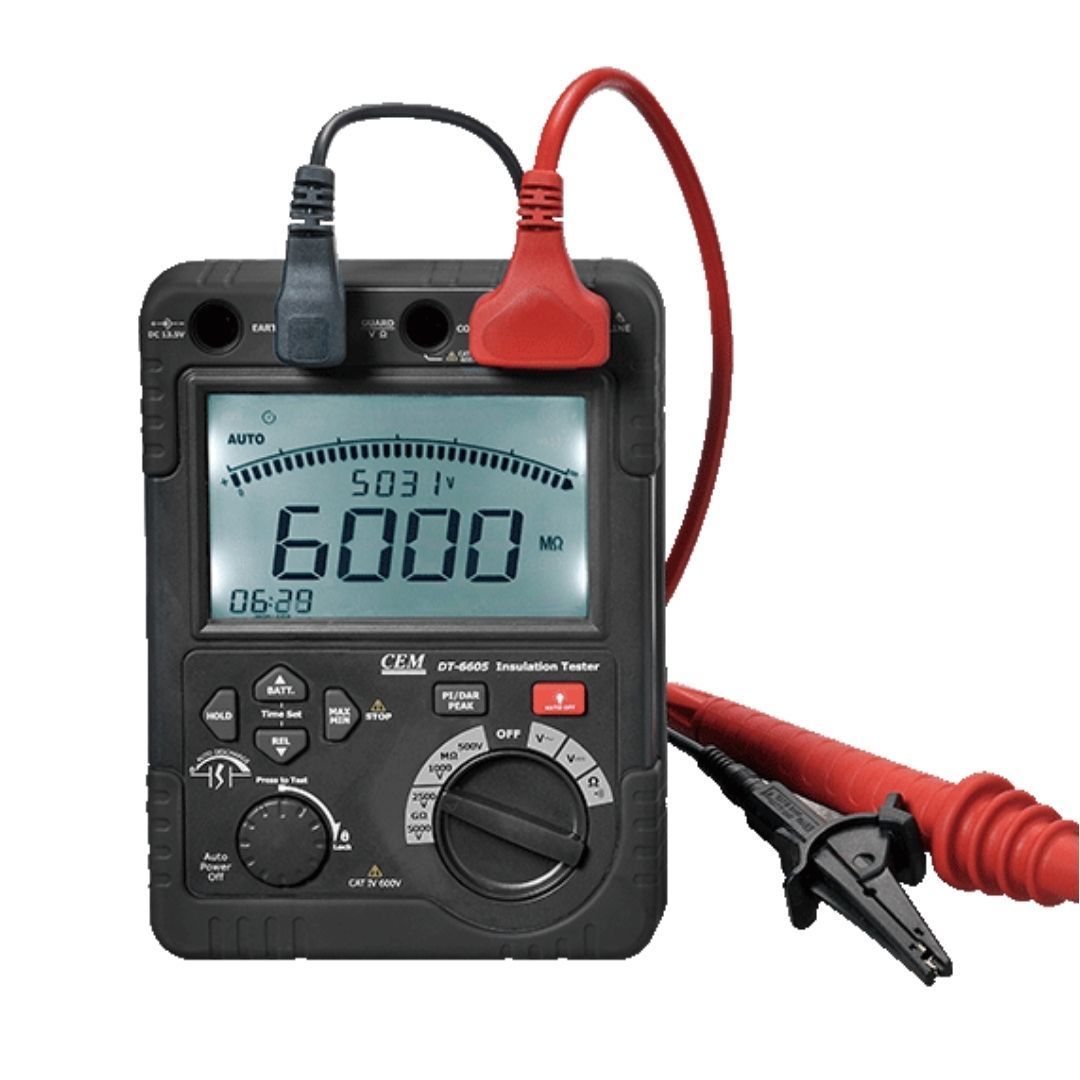

CEM DT-6605 5 kV İzolasyon Test Cihazı
CEM DT-6605, elektriksel yalıtım direncinin yüksek test gerilimleri altında ölçülmesi için kullanılan dijital izolasyon test cihazıdır. 500 V, 1000 V, 2500 V ve 5000 V DC test gerilimleri ile 60 GΩ seviyesine kadar izolasyon direnci ölçümü yapabilir.
PI, DAR, zamanlı ölçüm, otomatik deşarj, canlı devre algılama, AC/DC gerilim ölçümü, direnç ve süreklilik testi gibi fonksiyonları sayesinde kablo, motor, transformatör, jeneratör, bara ve endüstriyel elektrik ekipmanlarının bakım ve devreye alma uygulamalarında kullanılabilir.
Öne Çıkan Özellikler
- 500 V / 1000 V / 2500 V / 5000 V DC test gerilimleri
- 60 GΩ seviyesine kadar izolasyon direnci ölçümü
- PI (Polarizasyon İndeksi) fonksiyonu
- DAR (Dielektrik Absorpsiyon Oranı) fonksiyonu
- Zamanlı izolasyon testi
- Otomatik deşarj fonksiyonu
- 30 V üzeri canlı devre algılama
- 0–600 V AC/DC gerilim ölçümü
- 0,1 Ω–6 kΩ direnç ölçümü
- 200 mA süreklilik testi
- 50 Ω seviyesinde sesli süreklilik uyarısı
- 6000 sayım LCD ekran
- Grafik çubuk gösterge
- Ayarlanabilir arka aydınlatma
- CAT IV 600 V güvenlik kategorisi
- IEC 61010-1 ve IEC 61010-031 standartlarına uygun tasarım
500 V – 5000 V İzolasyon Testi
DT-6605, uygulamaya göre 500 V, 1000 V, 2500 V veya 5000 V DC test gerilimi seçilerek izolasyon direnci ölçümü yapılmasını sağlar. Bu yapı farklı gerilim seviyelerinde çalışan kablo, motor, transformatör ve elektrik ekipmanlarının yalıtım kontrollerinde kullanılabilir.
Test gerilimi seçimi, test edilen ekipmanın üretici gereksinimlerine ve ilgili bakım prosedürüne göre yapılmalıdır.
60 GΩ'a Kadar İzolasyon Direnci Ölçümü
Cihaz, seçilen test gerilimine bağlı olarak MΩ ve GΩ seviyelerinde izolasyon direnci ölçümü yapabilir. 2500 V ve 5000 V test kademelerinde 60 GΩ'a kadar yüksek direnç değerleri ölçülebilir.
Yüksek izolasyon direnci ölçüm kapasitesi özellikle uzun kablo hatları, motor sargıları, transformatörler ve yüksek empedanslı yalıtım sistemlerinin değerlendirilmesinde kullanılabilir.
PI Polarizasyon İndeksi
PI (Polarizasyon İndeksi), 10 dakikalık izolasyon direnci değerinin 1 dakikalık izolasyon direnci değerine oranlanmasıyla elde edilir. Bu oran, izolasyon direncinin zaman içerisindeki değişiminin değerlendirilmesine yardımcı olur.
PI sonucu tek başına nihai bir kabul veya red kriteri değildir; ekipman tipi, üretici tavsiyeleri, sıcaklık, nem ve geçmiş ölçüm trendleriyle birlikte değerlendirilmelidir.
DAR Dielektrik Absorpsiyon Oranı
DAR (Dielektrik Absorpsiyon Oranı), 60 saniyelik izolasyon direnci değerinin 30 saniyelik değere oranlanmasıyla hesaplanır. DAR ölçümü, izolasyonun kısa süre içerisindeki direnç değişiminin incelenmesinde kullanılabilir.
Otomatik Deşarj
İzolasyon testleri sırasında test edilen kablo ve ekipmanlarda elektrik yükü birikebilir. DT-6605 üzerindeki otomatik deşarj fonksiyonu test sonrasında bu birikmiş gerilimin azaltılmasına yardımcı olur.
Test tamamlandıktan sonra cihazın deşarj işleminin sona erdiği doğrulanmadan test uçları çıkarılmamalıdır.
Canlı Devre Algılama
Cihaz, test noktasında 30 V'un üzerinde gerilim algılandığında kullanıcıyı uyararak izolasyon testinin enerjili bir devrede başlatılmasının önlenmesine yardımcı olur.
Bu fonksiyon temel elektriksel güvenlik prosedürlerinin yerine geçmez. İzolasyon testi öncesinde devre enerjisiz bırakılmalı ve uygun yöntemle gerilimsiz olduğu doğrulanmalıdır.
AC / DC Gerilim Ölçümü
DT-6605, izolasyon testi fonksiyonlarının yanında 0–600 V AC/DC gerilim ölçümü de yapabilir. AC gerilim ölçümlerinde belirtilen frekans aralığı 50 Hz ile 1 kHz arasındadır.
Gerilim ölçümü için belirtilen doğruluk ±%1,5 okuma ±5 dijittir.
Direnç ve Süreklilik Testi
Cihaz 0–600 Ω ve 600–6000 Ω aralıklarında direnç ölçümü yapabilir. Süreklilik testi yaklaşık 200 mA test akımı ile gerçekleştirilir ve yaklaşık 50 Ω seviyesinde sesli uyarı fonksiyonu bulunur.
6000 Sayım LCD ve Grafik Çubuk

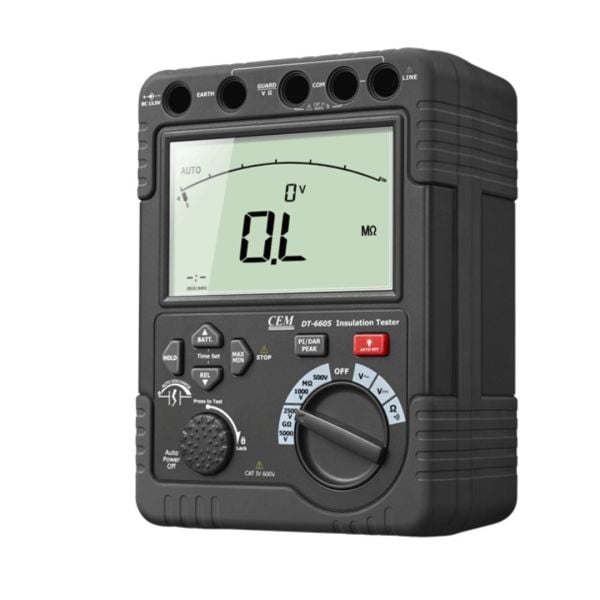

6000 sayım LCD ekran, sayısal ölçüm değerlerinin yanı sıra grafik çubuk gösterimi sunar. Ayarlanabilir arka aydınlatma, farklı saha koşullarında ekranın okunmasını kolaylaştırır. “OL” göstergesi ise ölçüm değerinin mevcut aralığın dışında olduğunu belirtir.
CAT IV 600 V Güvenlik Kategorisi
DT-6605 için belirtilen ölçüm güvenlik kategorisi CAT IV 600 V'tur. Cihaz IEC 61010-1 ve IEC 61010-031 standartlarına göre tasarlanmış olarak belirtilmiştir ve kirlilik derecesi 2 ortamlar için uygundur.
Ölçüm yapılacak noktanın gerilim seviyesi ve kategori gereksinimi, cihazın ve kullanılan test uçlarının belirtilen sınırlarını aşmamalıdır.
Kullanım Alanları
- Elektrik kablolarında izolasyon testi
- Motor sargıları
- Transformatörler
- Jeneratörler
- Bara ve şalt ekipmanları
- AG / OG bakım uygulamaları
- Elektrik panoları
- Endüstriyel tesis bakım çalışmaları
- Test ve devreye alma işlemleri
- Kalite kontrol uygulamaları
Temel Ölçüm Adımları
- Test edilecek devreyi enerjisiz hale getirin ve uygun kilitleme / etiketleme prosedürünü uygulayın.
- Gerilimsiz durumu uygun bir test yöntemiyle doğrulayın.
- Uygulamaya uygun 500 V, 1000 V, 2500 V veya 5000 V test gerilimini seçin.
- Test uçlarını ölçülecek ekipmana uygun şekilde bağlayın.
- Normal izolasyon, zamanlı test, PI veya DAR fonksiyonlarından gerekli olanı seçin.
- Ölçümü başlatın ve sonucu kaydedin.
- Test sonrasında otomatik deşarj işleminin tamamlandığını doğruladıktan sonra bağlantıları çıkarın.
Teknik Özellikler
| Marka | CEM |
| Model | DT-6605 |
| Ürün Tipi | Dijital izolasyon direnci test cihazı / megger |
| Test Gerilimleri | 500 V / 1000 V / 2500 V / 5000 V DC |
| İzolasyon Direnci | 60 GΩ'a kadar |
| 500 V Kademesi | 0–6,000 MΩ / 6–60,00 MΩ / 60–600,0 MΩ / 600–6000 MΩ |
| 1000 V Kademesi | 0–6,000 MΩ / 6–60,00 MΩ / 60–600,0 MΩ / 600–6000 MΩ |
| 2500 V Kademesi | 0–60,00 MΩ / 60–600,0 MΩ / 0,6–6,000 GΩ / 6–60,00 GΩ |
| 5000 V Kademesi | 60–60,00 MΩ / 60–600,0 MΩ / 0,6–6,000 GΩ / 6–60,00 GΩ |
| İzolasyon Doğruluğu | ±%5 okuma ±3 dijit; ≥6 GΩ için ±%20 |
| Açık Devre Test Voltajı | 500 / 1000 / 2500 / 5000 V DC (+%20 / -%0) |
| Kısa Devre Akımı | Yaklaşık 1,3 mA |
| Anma Test Akımı | Yaklaşık 1–1,2 mA |
| PI | Var, 10 dakika / 1 dakika |
| DAR | Var, 60 saniye / 30 saniye |
| Otomatik Deşarj | Var |
| Canlı Devre Algılama | >30 V |
| AC / DC Gerilim Ölçümü | 0–600,0 V |
| AC Frekans Aralığı | 50 Hz – 1 kHz |
| Gerilim Doğruluğu | ±%1,5 okuma ±5 dijit |
| Direnç Ölçümü | 0–600,0 Ω / 600–6000 Ω |
| Direnç Doğruluğu | ±%1,5 okuma ±10 dijit |
| Süreklilik Test Akımı | 200 mA |
| Süreklilik Buzzer | Yaklaşık 50 Ω |
| Ekran | 6000 sayım LCD + grafik çubuk |
| Arka Aydınlatma | Ayarlanabilir |
| Taşma Göstergesi | OL |
| Otomatik Kapanma | Var |
| Düşük Pil Göstergesi | Var |
| Güç Kaynağı | DC 12 V, 8 × R14 pil |
| Akım Tüketimi | Ölçüm sırasında yaklaşık 1000 mA / beklemede yaklaşık 25 mA |
| Boyutlar | 198 × 148 × 86 mm |
| Ağırlık | Yaklaşık 1438 g |
| Güvenlik Kategorisi | CAT IV 600 V |
| Standartlar | IEC 61010-1 / IEC 61010-031 |
| Kirlilik Derecesi | 2 |
| Dayanım Gerilimi | 5320 V AC / 5 saniye |
Kutu İçeriği
- 1 × CEM DT-6605 İzolasyon Test Cihazı
- 1 × Test ucu seti
- 1 × 120 / 250 V AC adaptör
- 1 × Kullanım kılavuzu
Güvenli Kullanım Notu
İzolasyon testi sırasında cihaz 5 kV'a kadar yüksek DC test gerilimi üretebilir. Test yalnızca enerjisiz devrelerde ve uygun elektriksel güvenlik prosedürleri uygulanarak gerçekleştirilmelidir. Test sonrasında ekipmanın kapasitif olarak şarjlı kalabileceği dikkate alınmalı ve otomatik deşarj işlemi tamamlanmadan bağlantılar sökülmemelidir.
