CEM DT-874 120 × 90 Piksel Termal Kamera

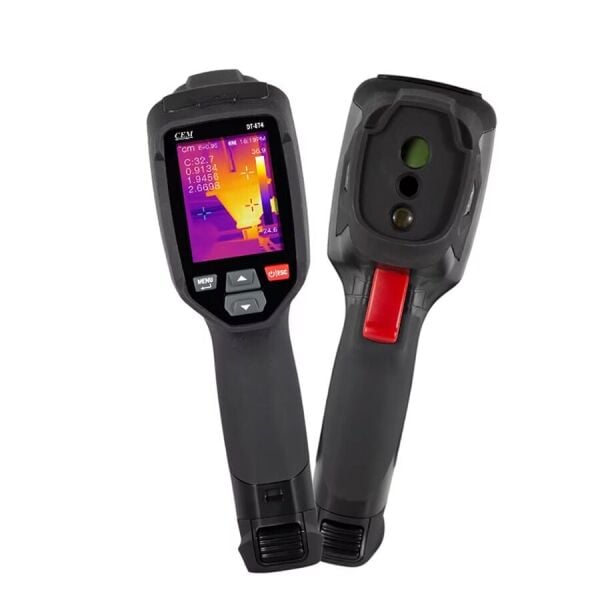

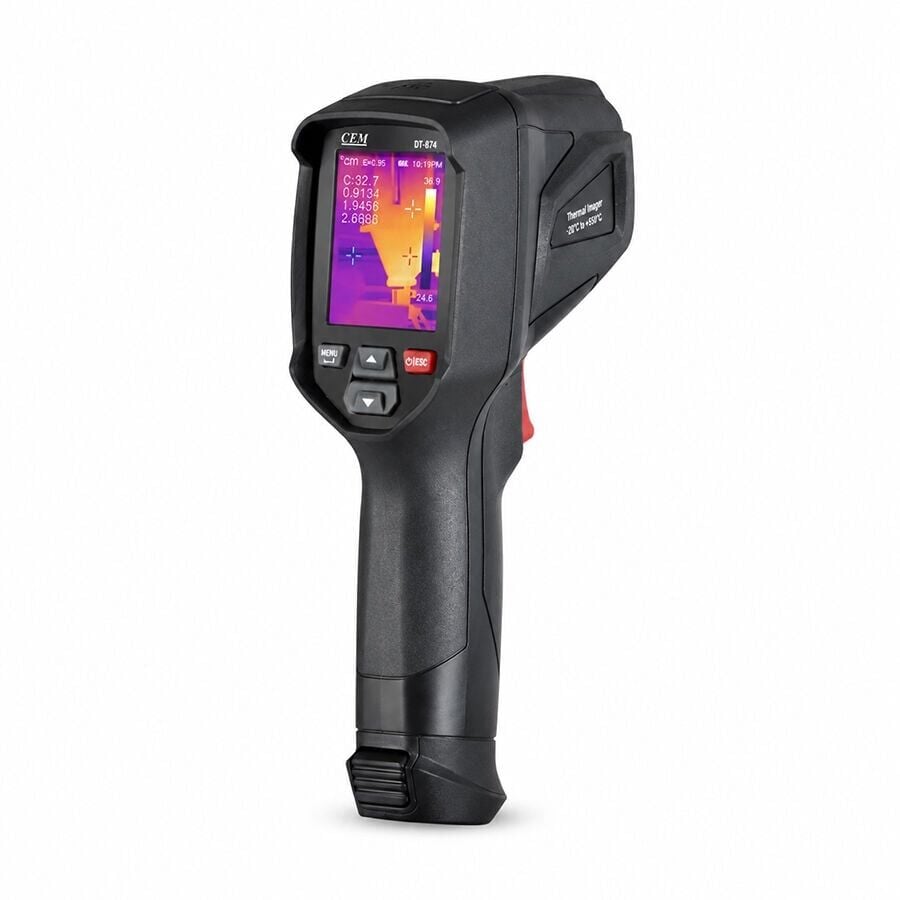

CEM DT-874, yüzey sıcaklıklarının temassız olarak görüntülenmesi ve sıcaklık dağılımlarının analiz edilmesi için kullanılan taşınabilir kızılötesi termal kameradır. 120 × 90 piksel IR çözünürlüğü ve -20°C ile +400°C sıcaklık ölçüm aralığı sayesinde elektrik, mekanik, HVAC, bina ve endüstriyel bakım uygulamalarında kullanılabilir.

25 Hz görüntü frekansı, sıcak ve soğuk nokta tespiti, farklı renk paletleri, sabit odaklı termal sensör, USB Type-C bağlantısı ve IP54 korumalı gövdesi sayesinde saha çalışmalarında sıcaklık farklılıklarının hızlı şekilde incelenmesine yardımcı olur.

Öne Çıkan Özellikler

• 120 × 90 piksel IR termal çözünürlük
• -20°C – +400°C sıcaklık ölçüm aralığı
• ±2°C veya ±%2 sıcaklık doğruluğu
• <100 mK termal hassasiyet / NETD
• 21° × 21° görüş alanı
• 25 Hz görüntü yenileme hızı
• 8–14 µm spektral aralık
• Merkezi nokta sıcaklık ölçümü
• Otomatik sıcak ve soğuk nokta tespiti
• Farklı termal renk paletleri
• Görsel kamera desteği
• Sabit odaklı kullanım
• USB Type-C bağlantısı
• LED aydınlatma
• IP54 koruma sınıfı
• 2 metre düşme dayanımı
• Şarj edilebilir Li-ion batarya

120 × 90 Piksel Termal Görüntüleme

DT-874, 120 × 90 piksel kızılötesi sensör kullanarak ölçüm alanındaki sıcaklık dağılımını termal görüntü halinde gösterir. Böylece yalnızca tek bir sıcaklık noktası yerine yüzey üzerindeki farklı sıcaklık bölgeleri aynı anda incelenebilir.

Termal görüntüleme; elektrik bağlantılarındaki aşırı ısınmaların, mekanik ekipmanlardaki sıcaklık farklılıklarının ve bina yüzeylerindeki termal değişimlerin fark edilmesine yardımcı olur.

-20°C ile +400°C Sıcaklık Ölçümü

CEM DT-874, -20°C ile +400°C arasındaki yüzey sıcaklıklarını temassız olarak ölçebilir. Geniş sıcaklık aralığı sayesinde elektrik panolarından motor ve makinelere, HVAC sistemlerinden bina kontrollerine kadar farklı uygulamalarda kullanılabilir.

Belirtilen sıcaklık ölçüm doğruluğu ±2°C veya ölçüm değerinin ±%2'sidir.

<100 mK Termal Hassasiyet

DT-874 için belirtilen NETD termal hassasiyet değeri 100 mK'nin altındadır. NETD, termal kameranın birbirine yakın sıcaklıklardaki bölgeler arasındaki küçük sıcaklık farklarını ayırt edebilme kabiliyetini ifade eder.

Termal hassasiyet ile sıcaklık ölçüm doğruluğu farklı teknik özelliklerdir. <100 mK değeri, cihazın ±0,1°C mutlak sıcaklık doğruluğuna sahip olduğu anlamına gelmez.

Sıcak ve Soğuk Nokta Tespiti

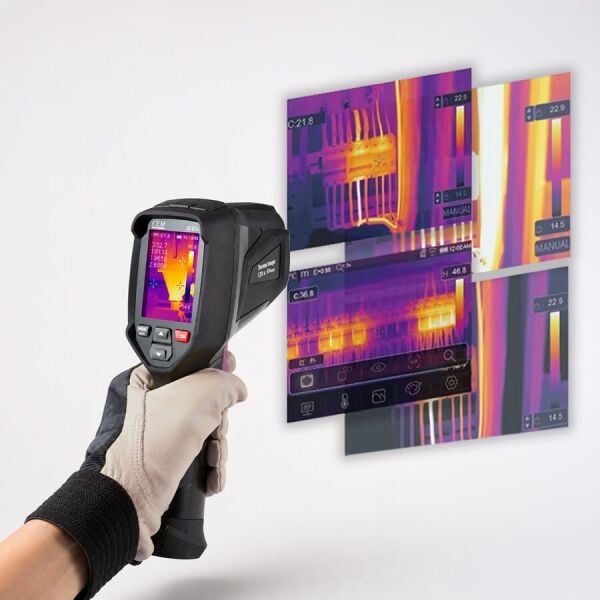

Cihaz termal görüntü içerisindeki en yüksek ve en düşük sıcaklığa sahip bölgelerin belirlenmesini destekler. Merkezi nokta ölçüm fonksiyonu ise görüntünün merkezindeki yüzey sıcaklığının doğrudan takip edilmesini sağlar.

Bu fonksiyonlar elektrik panolarındaki sıcak bağlantıların, motor veya rulmanlardaki sıcaklık farklılıklarının ve diğer ekipmanlardaki termal değişimlerin hızlı şekilde incelenmesini kolaylaştırır.

25 Hz Görüntü Yenileme Hızı

25 Hz görüntü frekansı, termal görüntünün saniyede 25 kez yenilenmesini sağlar. Bu özellik elde kullanım sırasında ve sıcaklığı değişen ekipmanların kontrolünde daha akıcı bir görüntüleme sağlar.

21° × 21° Görüş Alanı

DT-874, 21° × 21° görüş alanına sahiptir. Ölçüm mesafesi ve incelenen yüzeyin boyutu dikkate alınarak termal görüntü içerisinde ilgili ekipman veya bölgeye odaklanılabilir.

Termal Renk Paletleri

Farklı sıcaklık dağılımlarının daha kolay yorumlanabilmesi için cihaz üzerinde çeşitli renk paletleri bulunur. Iron, Rainbow, Grey, Inverted Grey ve Brown paletleri uygulamaya göre seçilebilir.

Görsel Kamera ve LED Aydınlatma

Görsel kamera desteği, termal inceleme yapılan bölgenin normal görüntü ile karşılaştırılmasına yardımcı olur. LED aydınlatma ise düşük ışıklı veya karanlık çalışma alanlarında ölçüm noktasının görülmesini kolaylaştırır.

USB Type-C Bağlantısı

DT-874 üzerinde USB Type-C bağlantısı bulunur. Bu bağlantı cihazın uygun ekipmanlarla bağlantısında ve güç/şarj işlemlerinde kullanılabilir.

IP54 ve 2 Metre Düşme Dayanımı

CEM DT-874 IP54 koruma sınıfına sahip gövde yapısıyla saha ve bakım uygulamalarına uygun olarak tasarlanmıştır. Cihaz ayrıca 2 metre düşme dayanımı ile belirtilmiştir.

Kullanım Alanları

• Elektrik panolarında sıcak nokta kontrolü
• Sigorta ve elektrik bağlantılarının termal kontrolü
• Elektrik motorları
• Rulman ve mekanik sistemler
• Üretim makineleri
• HVAC ve iklimlendirme sistemleri
• Isıtma ve soğutma sistemleri
• Elektronik kart ve bileşen kontrolleri
• Bina ve yalıtım kontrolleri
• Endüstriyel bakım ve arıza tespit uygulamaları

Teknik Özellikler

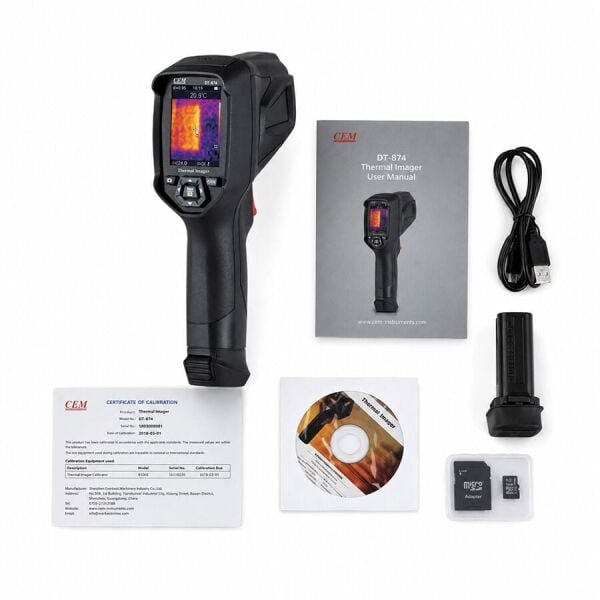

Kutu İçeriği

• 1 × CEM DT-874 Termal Kamera
• 1 × Şarj edilebilir batarya
• 1 × USB Type-C kablo
• 1 × Şarj adaptörü
• 1 × Taşıma çantası
• 1 × Kullanım kılavuzu
