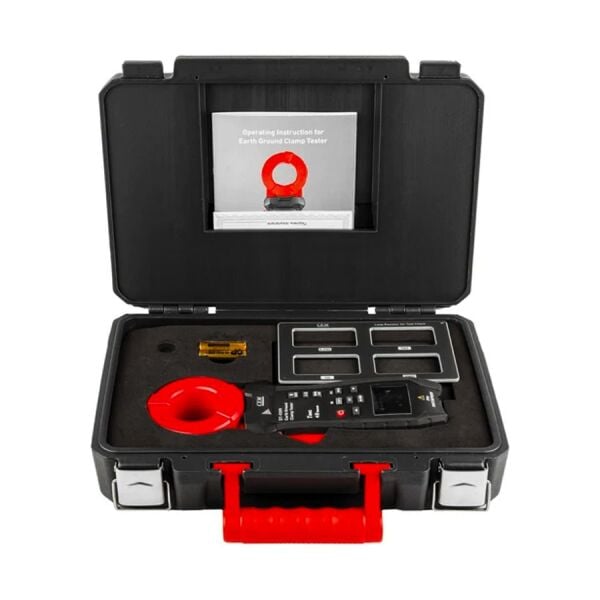

CEM DT-9399 Pens Tipi Topraklama Direnci Ölçer

CEM DT-9399 Pens Tipi Topraklama Direnci ve Kaçak Akım Ölçer

CEM DT-9399, uygun topraklama sistemlerinde yardımcı test kazığı kullanmadan ve topraklama iletkenini sistemden ayırmadan topraklama döngü direnci ölçümü yapabilen pens tipi ölçüm cihazıdır. Cihaz ayrıca True RMS AC kaçak akım ölçümü gerçekleştirerek elektrik tesisatı, bakım ve arıza tespit uygulamalarında iki farklı ölçüm fonksiyonunu tek gövdede sunar.

0,025 Ω ile 1500 Ω arasındaki geniş topraklama direnci ölçüm aralığı, 40 A'ya kadar AC akım ölçümü, dahili veri kaydı, Bluetooth bağlantısı ve renkli TFT ekranı sayesinde saha ve periyodik kontrol uygulamalarında kullanılabilir.

Öne Çıkan Özellikler

• 0,025 Ω – 1500 Ω topraklama döngü direnci ölçümü
• Uygun sistemlerde yardımcı test kazığı gerektirmeyen pens tipi ölçüm
• Topraklama iletkenini ayırmadan ölçüm yapabilme
• 40 A'ya kadar True RMS AC akım / kaçak akım ölçümü
• 0,001 Ω'dan başlayan direnç çözünürlüğü
• 32.760 ölçüme kadar kayıt kapasitesi
• Bluetooth üzerinden uygulamaya veri aktarımı
• Renkli TFT LCD ekran
• LPF düşük geçiren filtre ile parazitli ortamlarda ölçüm desteği
• HOLD fonksiyonu
• Ayarlanabilir yüksek/düşük alarm eşikleri
• IP54 koruma sınıfı
• CAT IV 600 V / CAT III 1000 V ölçüm kategorisi

Kazıksız Topraklama Direnci Ölçümü

DT-9399, pens çenesi üzerinden topraklama döngü direncini ölçer. Bu yöntem, yardımcı test kazıklarının çakılmasının zor olduğu beton, asfalt, bina içi veya erişimi kısıtlı alanlarda kullanım kolaylığı sağlar.

Pens tipi kazıksız ölçüm yönteminin çalışabilmesi için ölçüm akımının sistem içerisinde kapalı bir topraklama döngüsü oluşturabilmesi gerekir. İzole durumda bulunan tek bir topraklama elektrodunda klasik kazıklı topraklama ölçüm yönteminin yerine doğrudan kullanılması uygun olmayabilir.

0,025 Ω – 1500 Ω Geniş Direnç Aralığı

Cihaz 0,025 Ω ile 1500 Ω arasındaki topraklama döngü dirençlerini ölçebilir. Düşük direnç bölgelerinde çözünürlük 0,001 Ω seviyesinden başlar ve ölçüm aralığı yükseldikçe çözünürlük değişir.

True RMS AC Kaçak Akım Ölçümü

DT-9399 yalnızca topraklama direncini değil, topraklama hattından geçen AC akımı da ölçebilir. True RMS ölçüm yapısı, doğrusal olmayan yüklerin bulunduğu sistemlerde AC akım değerlerinin daha doğru değerlendirilmesine yardımcı olur.

Cihazın AC akım ölçüm kapasitesi 40 A'ya kadardır. Düşük akım aralıklarında 1 µA seviyesinden başlayan çözünürlük sunulur.

LPF Parazit Filtreleme

LPF düşük geçiren filtre fonksiyonu, harmonik ve yüksek frekanslı girişimlerin ölçüm üzerindeki etkisini azaltmaya yardımcı olur. Bu özellik özellikle elektriksel gürültünün bulunduğu endüstriyel tesislerde ve güç sistemlerinde kullanışlıdır.

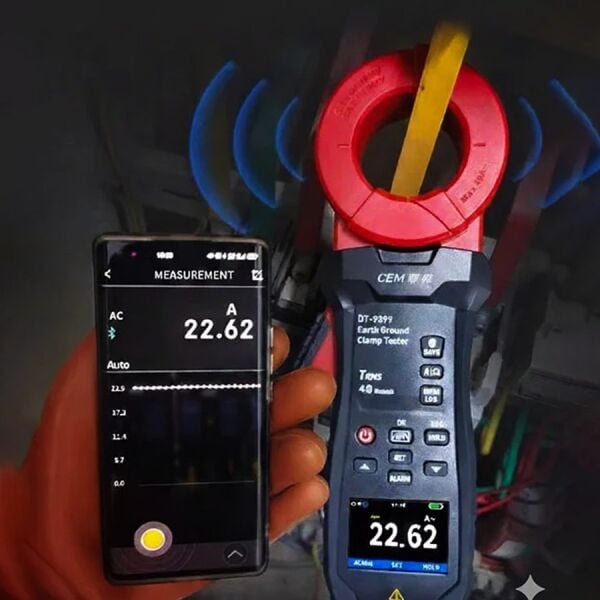

32.760 Kayıt ve Bluetooth Bağlantısı

DT-9399 dahili kayıt özelliği sayesinde 32.760 ölçüme kadar veri saklayabilir. Bluetooth bağlantısı üzerinden ölçüm verileri uyumlu mobil uygulamaya aktarılabilir ve saha ölçümlerinin dijital olarak takip edilmesi kolaylaştırılabilir.

Renkli TFT Ekran ve Alarm Fonksiyonu

Renkli TFT ekran, ölçüm değerleri ve cihaz fonksiyonlarının görüntülenmesini sağlar. HOLD fonksiyonu ile mevcut değer ekranda tutulabilir.

Kullanıcı yüksek ve düşük alarm eşikleri belirleyebilir. Ölçüm değeri ayarlanan sınırların dışına çıktığında cihaz sesli ve görsel uyarı verir.

Kullanım Alanları

• Elektrik dağıtım sistemleri
• Endüstriyel tesisler
• Bina topraklama sistemleri
• Trafo merkezleri
• Enerji santralleri
• Telekomünikasyon altyapıları
• Paratoner ve yıldırımdan korunma sistemleri
• UPS ve jeneratör sistemleri
• Güneş enerjisi tesisleri
• Veri merkezleri
• Bakım ve arıza tespit uygulamaları
• Periyodik elektrik kontrolleri
