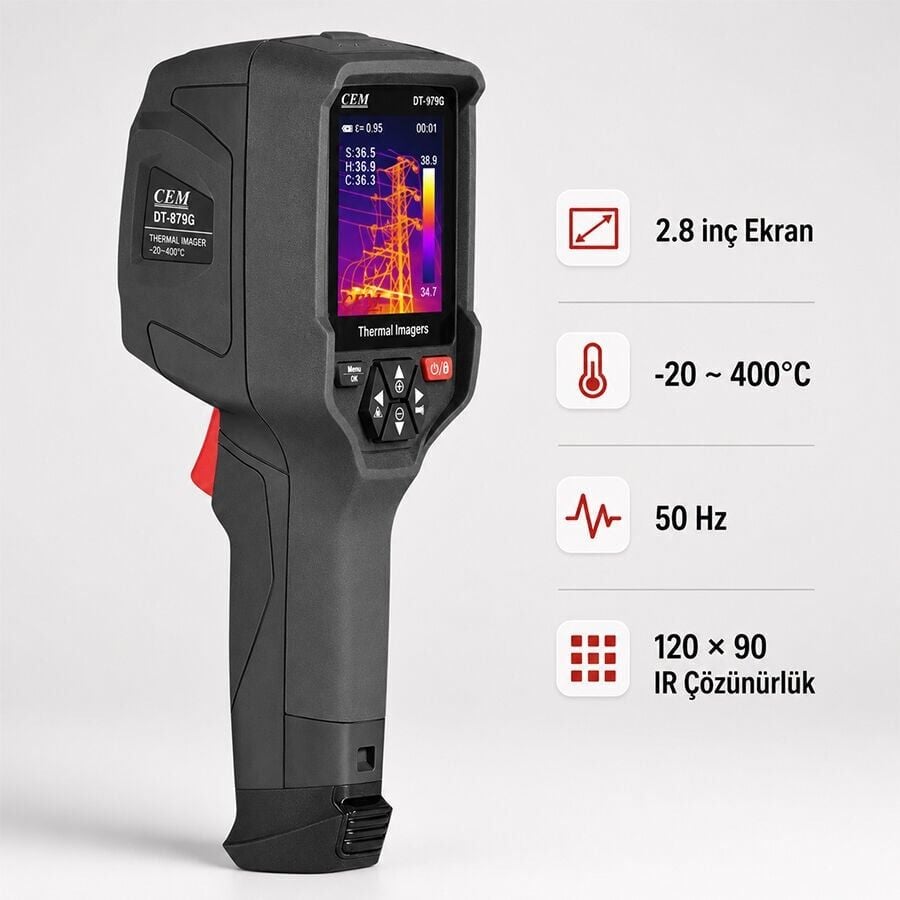

CEM DT-979G 160×120 Termal Kamera -20°C–400°C

CEM DT-979G 160 × 120 Termal Kamera

CEM DT-979G, yüzey sıcaklıklarının temassız olarak görüntülenmesi ve sıcaklık dağılımlarının analiz edilmesi için kullanılan taşınabilir kızılötesi termal kameradır. 160 × 120 piksel termal dedektörü, -20°C ile +400°C sıcaklık ölçüm aralığı ve 25 Hz görüntü frekansı sayesinde elektrik, mekanik, HVAC ve endüstriyel bakım uygulamalarında kullanılabilir.

42° × 32° geniş görüş alanı, 100 mK termal hassasiyet, sıcak-soğuk nokta takibi, görüntü ve video kaydı ile saha kontrollerinde sıcaklık farklılıklarının hızlı şekilde değerlendirilmesine yardımcı olur.

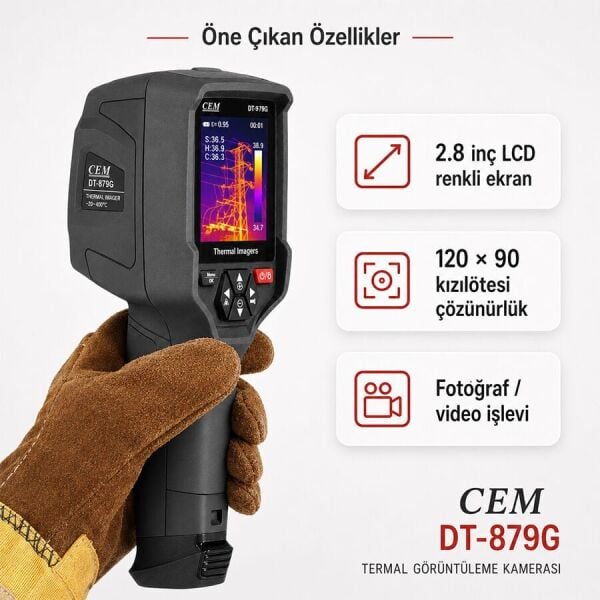

Öne Çıkan Özellikler

• 160 × 120 piksel IR termal çözünürlük
• -20°C – +400°C sıcaklık ölçüm aralığı
• ±2°C veya ±%2 ölçüm doğruluğu
• 100 mK / 0,1°C termal hassasiyet
• 42° × 32° görüş alanı
• 25 Hz görüntü frekansı
• 8–14 µm spektral aralık
• Merkez nokta sıcaklık ölçümü
• Otomatik sıcak ve soğuk nokta belirleme
• Görüntü ve video kayıt özelliği
• microSD kart desteği
• USB bağlantısı
• Li-ion şarj edilebilir batarya
• IP54 koruma sınıfı
• Lazer işaretleyici

160 × 120 Piksel Termal Görüntüleme

DT-979G, 160 × 120 piksel kızılötesi dedektöre sahiptir. Termal sensör, ölçüm alanındaki kızılötesi enerjiyi algılayarak sıcaklık dağılımını renkli termal görüntü haline dönüştürür.

Bu yapı sayesinde tek bir noktadaki sıcaklığı ölçmek yerine geniş bir yüzey üzerindeki sıcak ve soğuk bölgeler aynı anda görüntülenebilir.

-20°C ile +400°C Sıcaklık Ölçümü

CEM DT-979G, -20°C ile +400°C arasındaki yüzey sıcaklıklarının temassız olarak ölçülmesini destekler. Bu aralık elektrik tesisatı, mekanik ekipman, HVAC sistemleri ve bina kontrolleri gibi farklı uygulamalarda kullanılmasına olanak sağlar.

Belirtilen sıcaklık ölçüm doğruluğu ±2°C veya ölçüm değerinin ±%2'sidir.

100 mK Termal Hassasiyet

DT-979G için belirtilen NETD termal hassasiyet değeri 30°C koşulunda yaklaşık 100 mK / 0,1°C'dir. Bu değer, kamera sensörünün birbirine yakın sıcaklıktaki bölgeler arasındaki küçük termal farkları ayırt edebilme kapasitesini ifade eder.

Termal hassasiyet ile sıcaklık ölçüm doğruluğu farklı teknik özelliklerdir. 100 mK değeri cihazın ±0,1°C mutlak sıcaklık doğruluğuna sahip olduğu anlamına gelmez.

42° × 32° Görüş Alanı

42° × 32° görüş alanı sayesinde geniş yüzeyler tek görüntü içerisinde incelenebilir. Cihazın uzamsal çözünürlüğü yaklaşık 2,6 mrad olarak belirtilmiştir.

25 Hz Gerçek Zamanlı Termal Görüntü

25 Hz görüntü frekansı, termal görüntünün saniyede 25 kez yenilenmesini sağlar. Bu özellik elde kullanımda ve sıcaklığı değişen ekipmanların kontrolünde daha akıcı bir termal görüntü sunar.

Sıcak ve Soğuk Nokta Tespiti

Cihaz merkez nokta sıcaklığının görüntülenmesini ve görüntü içerisindeki sıcak veya soğuk bölgelerin belirlenmesini destekler. Bu özellik aşırı ısınan bağlantılar, sıcaklık dağılımı bozuk ekipmanlar veya çevresinden farklı sıcaklık gösteren bölgelerin hızlı şekilde fark edilmesine yardımcı olur.

Görüntü ve Video Kaydı

DT-979G, ölçüm görüntülerinin microSD kart üzerine kaydedilmesini destekler. Görüntüler JPEG formatında, video kayıtları ise MPEG-4 formatında saklanabilir.

Termal kayıtların saklanabilmesi, aynı ekipmanın farklı tarihlerdeki sıcaklık dağılımlarının karşılaştırılmasını ve bakım kayıtlarının oluşturulmasını kolaylaştırır.

microSD Hafıza

Cihaz microSD hafıza kartı kullanır. DT-979G teknik dokümanında 32 GB microSD kart desteği belirtilmektedir.

Ayarlanabilir Emissivite

DT-979G üzerinde emissivite değeri 0,01 ile 1,00 arasında ayarlanabilir. Doğru yüzey sıcaklığı ölçümü için emissivite değerinin ölçülen malzemenin yüzey özelliklerine uygun seçilmesi önemlidir.

Özellikle parlak ve yansıtıcı metal yüzeylerde emissivite ayarı ve çevresel yansımalar ölçüm sonucunu önemli ölçüde etkileyebilir.

IP54 Korumalı Saha Tasarımı

DT-979G IP54 koruma sınıfına sahiptir. Bu koruma seviyesi cihazın saha ve endüstriyel bakım ortamlarında kullanımına uygun bir gövde yapısı sunar.

Kullanım Alanları

• Elektrik panolarında sıcak nokta kontrolü
• Sigorta, kontaktör ve kablo bağlantılarının termal kontrolü
• Elektrik motorları ve rulman kontrolleri
• Makine ve üretim ekipmanı bakımı
• HVAC ve iklimlendirme sistemleri
• Isıtma ve soğutma sistemleri
• Elektronik ekipman kontrolleri
• Bina ve yalıtım incelemeleri
• Enerji kaybı ve sıcaklık dağılımı kontrolleri
• Önleyici ve kestirimci bakım uygulamaları

Teknik Özellikler

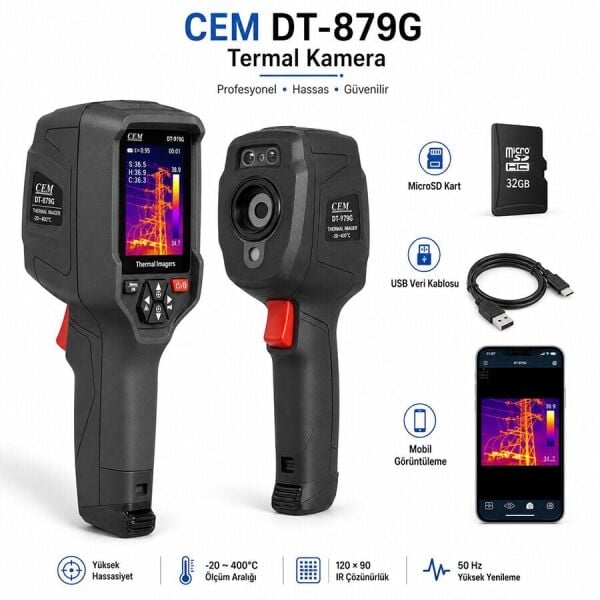

Kutu İçeriği

• 1 × CEM DT-979G Termal Kamera
• 1 × Li-ion batarya
• 1 × 32 GB microSD kart
• 1 × USB-C kablo
• 1 × Yazılım medyası
• 1 × Kullanım kılavuzu
