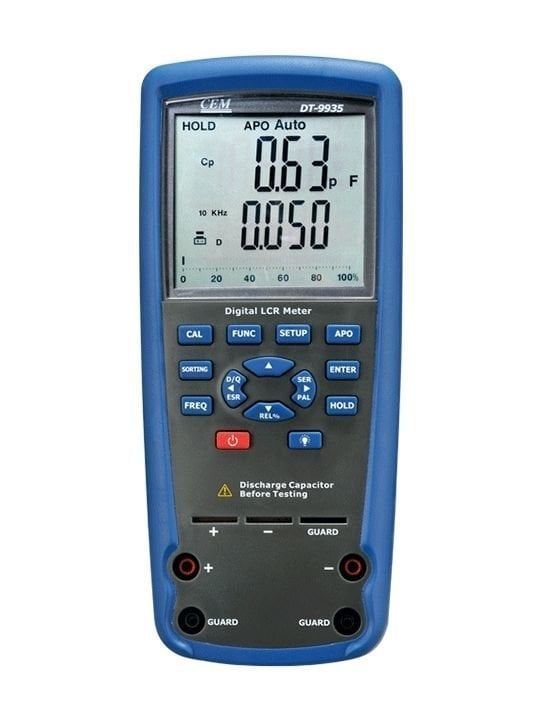

Cem DT-9935 El Tipi LCR Metre
CEM DT-9935 El Tipi LCR Metre
CEM DT-9935, indüktans (L), kapasitans (C) ve direnç (R) ölçümlerinin yanı sıra D, Q, ESR, Rp ve faz açısı (θ) gibi elektriksel parametrelerin ölçülmesi için kullanılan el tipi LCR metredir.
100 Hz, 120 Hz, 1 kHz, 10 kHz ve 100 kHz test frekansları, AUTOLCR otomatik ölçüm modu, seri / paralel ölçüm yapısı ve arka aydınlatmalı LCD ekranı sayesinde elektronik komponent kontrolü, Ar-Ge, kalite kontrol ve eğitim uygulamalarında kullanılabilir.
Öne Çıkan Özellikler
- İndüktans (L) ölçümü
- Kapasitans (C) ölçümü
- Direnç (R) ölçümü
- D sönümleme faktörü ölçümü
- Q kalite faktörü ölçümü
- ESR ölçümü
- Rp ölçümü
- Faz açısı (θ) ölçümü
- AUTOLCR otomatik ölçüm modu
- Otomatik ve manuel ölçüm aralıkları
- 100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz test frekansları
- Otomatik seri / paralel ölçüm modu
- Geniş LCD ekran
- Arka aydınlatma
- Düşük pil göstergesi
- Buzzer tuş uyarısı
- 5 dakika sonra otomatik kapanma
- 6 × 1,5 V AA pil ile çalışma
AUTOLCR Akıllı Ölçüm Modu
CEM DT-9935 üzerindeki AUTOLCR modu, bağlı bileşenin L, C veya R karakteristiğinin otomatik olarak belirlenmesini ve uygun ölçüm fonksiyonunun seçilmesini kolaylaştırır.
Bu mod, özellikle farklı tipte komponentlerin art arda kontrol edildiği servis, üretim ve laboratuvar uygulamalarında fonksiyon seçimi ihtiyacını azaltır.
L, C ve R Ölçümü
DT-9935; bobinlerin indüktansını, kondansatörlerin kapasitansını ve direnç elemanlarının direnç değerini ölçebilir. Otomatik veya manuel ölçüm modu kullanılarak farklı komponentlerin elektriksel özellikleri incelenebilir.
D, Q, ESR, Rp ve Faz Açısı Ölçümü
Temel LCR değerlerine ek olarak cihaz, elektronik komponentlerin davranışının daha ayrıntılı değerlendirilmesine yardımcı olan ek parametreleri de ölçebilir.
- D: Sönümleme faktörü
- Q: Kalite faktörü
- ESR: Eşdeğer seri direnç
- Rp: Paralel eşdeğer direnç
- θ: Faz açısı
Bu parametreler özellikle kondansatör, bobin ve benzeri pasif elektronik bileşenlerin karşılaştırılması ve karakterizasyonunda kullanılabilir.
100 Hz – 100 kHz Test Frekansları
DT-9935 üzerinde 100 Hz, 120 Hz, 1 kHz, 10 kHz ve 100 kHz test frekansları seçilebilir. Farklı test frekansları, komponentlerin elektriksel özelliklerinin farklı frekans koşullarında değerlendirilmesine imkan verir.
Ölçüm yapılacak komponent için uygun test frekansı, uygulamanın gereksinimine ve komponent teknik özelliklerine göre seçilmelidir.
Seri / Paralel Ölçüm Modu
CEM DT-9935, komponentin empedans davranışına göre seri veya paralel eşdeğer ölçüm modelinin kullanılmasını destekler. Cihaz üzerinde otomatik seri / paralel mod seçimi bulunur.
Seri ve paralel eşdeğer modeller, özellikle kapasitör ve indüktörlerin farklı çalışma koşullarındaki elektriksel davranışlarının değerlendirilmesinde önemlidir.
Otomatik ve Manuel Ölçüm
Cihaz hem otomatik hem de manuel ölçüm aralığı kullanımını destekler. Otomatik mod genel ölçümlerde hızlı kullanım sağlarken, manuel seçim belirli test koşullarında kullanıcıya daha fazla kontrol sunar.
LCD Ekran ve Arka Aydınlatma
Geniş LCD ekran ölçüm sonuçlarının doğrudan cihaz üzerinden görüntülenmesini sağlar. Arka aydınlatma özelliği düşük ışıklı çalışma ortamlarında ekran okunabilirliğini artırır.
Arka aydınlatma belirli süre sonunda otomatik olarak kapanarak pil tüketiminin azaltılmasına yardımcı olur.
Otomatik Kapanma ve Pil Takibi
DT-9935 yaklaşık 5 dakika boyunca kullanılmadığında otomatik olarak kapanabilir. Düşük pil göstergesi ise pillerin değiştirilmesi gerektiğinde kullanıcıyı bilgilendirir.
Cihaz 6 adet 1,5 V AA pil ile çalışır.
Kullanım Alanları
- Elektronik komponent testi
- Elektronik teknik servisleri
- Elektronik üretim hatları
- Ar-Ge uygulamaları
- Kalite kontrol laboratuvarları
- Üniversite ve teknik eğitim laboratuvarları
- Kondansatör kontrolü
- Bobin ve indüktör ölçümleri
- Pasif komponent karakterizasyonu
Temel Kullanım
- 6 adet 1,5 V AA pili kutuplarına uygun şekilde cihazın pil yuvasına yerleştirin.
- Güç düğmesine yaklaşık 2 saniye basılı tutarak cihazı açın.
- Ölçülecek komponenti cihazın ölçüm girişine uygun şekilde bağlayın.
- AUTOLCR veya gerekli manuel ölçüm fonksiyonunu seçin.
- Uygulamaya uygun test frekansını belirleyin.
- L, C, R ve gerekli ikincil parametreleri ekrandan takip edin.
- Düşük pil göstergesi görüntülendiğinde pilleri değiştirin.

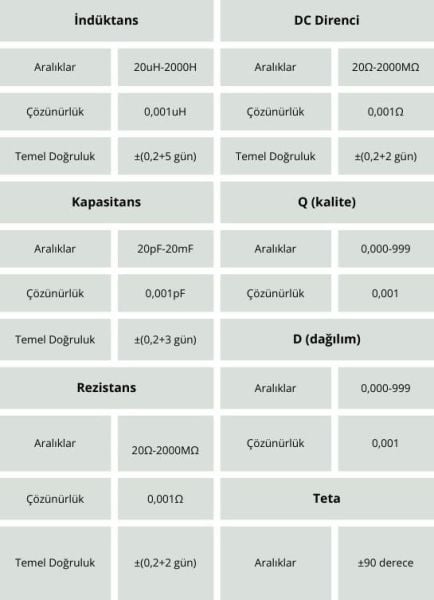

Teknik Özellikler
| Marka | CEM |
| Model | DT-9935 |
| Ürün Tipi | El tipi dijital LCR metre |
| Temel Ölçümler | İndüktans (L) / Kapasitans (C) / Direnç (R) |
| Ek Ölçüm Parametreleri | D / Q / ESR / Rp / Faz açısı (θ) |
| Test Frekansları | 100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz |
| AUTOLCR | Var |
| Ölçüm Aralığı Seçimi | Otomatik / Manuel |
| Seri / Paralel Mod | Otomatik |
| Ekran | LCD |
| Arka Aydınlatma | Var |
| Buzzer | Var |
| Düşük Pil Göstergesi | Var |
| Otomatik Kapanma | Yaklaşık 5 dakika |
| Güç Kaynağı | 6 × 1,5 V AA pil |
Sık Sorulan Sorular
AUTOLCR ne işe yarar?
AUTOLCR modu, bağlı komponentin temel L, C veya R karakteristiğini otomatik olarak belirleyerek uygun ölçüm fonksiyonunun seçilmesini kolaylaştırır.
ESR ölçebilir mi?
Evet. Gönderilen teknik bilgilere göre DT-9935 ESR ölçümünü destekler.
En yüksek test frekansı nedir?
Cihazda belirtilen en yüksek test frekansı 100 kHz'dir.
Seri ve paralel ölçüm yapabilir mi?
Evet. Gönderilen ürün bilgilerine göre cihaz otomatik seri / paralel mod tanıma desteğine sahiptir.
