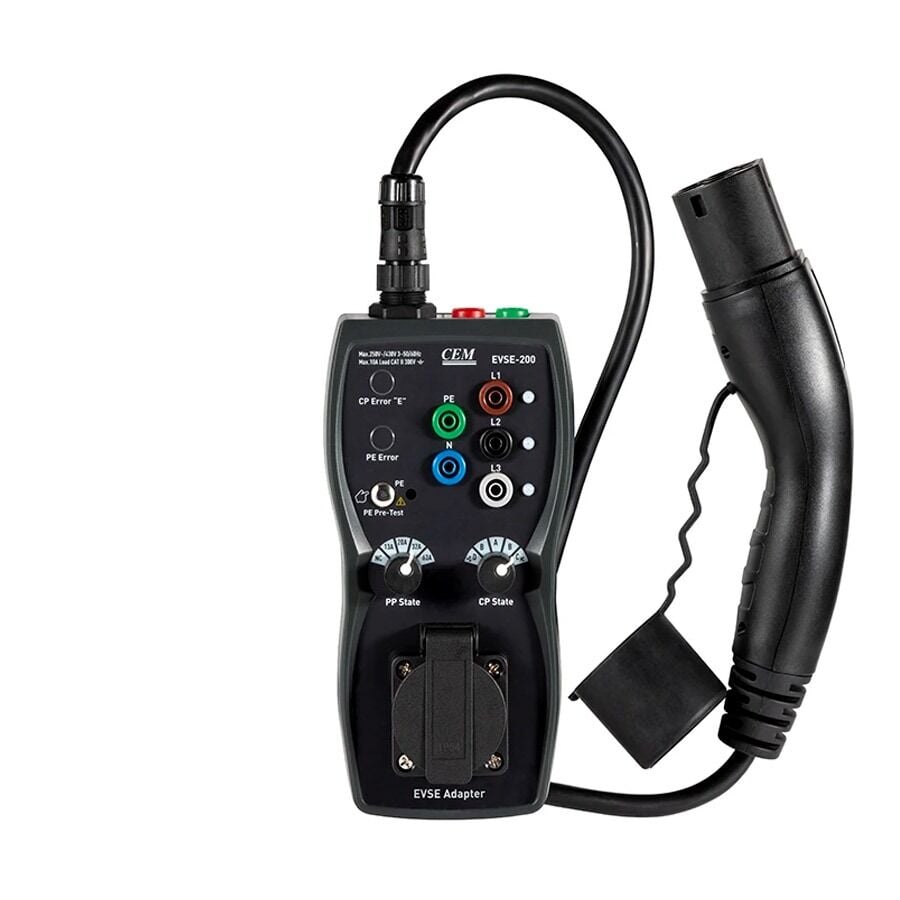

Cem EVSE-200 Elektrikli Araç Şarj İstasyonu Test Cihazı
Ürün Bilgisi
EVSE-200 test adaptörü, Mode 3 AC elektrikli araç şarj istasyonlarının güvenlik ve bağlantı kontrollerinde kullanılmak üzere tasarlanmış profesyonel bir test adaptörüdür. Özellikle Tip 2 konnektörlü EVSE şarj ekipmanlarının çok fonksiyonlu tesisat test cihazlarına bağlanmasını sağlar.
Cihaz, test işlemleri sırasında gerçek bir elektrikli aracı simüle ederek şarj istasyonunun bağlantı durumunu, pilot sinyallerini ve güvenlik davranışlarını kontrol etmeye yardımcı olur. Bu sayede elektrikli araç şarj istasyonlarının devreye alma, bakım, periyodik kontrol ve arıza tespit işlemlerinde pratik bir çözüm sunar.
EVSE-200 üzerinde bulunan CP (Control Pilot) ve PP (Proximity Pilot) simülasyon fonksiyonları sayesinde farklı araç bağlantı durumları ve kablo akım kapasiteleri test edilebilir. PE ön testi ile toprak hattında tehlikeli gerilim olup olmadığı kontrol edilebilir. Faz LED göstergeleri ise L1, L2 ve L3 hatlarının durumunu hızlı şekilde izlemeye imkân tanır.
Genel Özellikler
- Mode 3 AC elektrikli araç şarj istasyonları ile uyumlu test adaptörüdür.
- Tip 2 konnektörlü EVSE şarj ekipmanlarının test edilmesini sağlar.
- Tip 1 bağlantı seçenekleriyle farklı şarj ekipmanlarında kullanılabilir.
- Çok fonksiyonlu tesisat test cihazlarına bağlantı için L1, L2, L3, N ve PE ölçüm terminalleri bulunur.
- CP (Control Pilot) sinyali ile araç bağlantı durumlarını simüle eder.
- PP (Proximity Pilot) sinyali ile farklı kablo akım kapasiteleri simüle edilebilir.
- PE ön testi sayesinde toprak hattındaki olası tehlikeli gerilimler kontrol edilebilir.
- Üç faz için bağımsız LED faz göstergeleri bulunur.
- Harici yük bağlantısı için şebeke prizi üzerinden dış test imkânı sunar.
- IP54 koruma sınıfı sayesinde toz ve su sıçramalarına karşı dayanıklıdır.
- Elektriksel güvenlik test cihazları ile birlikte kullanılmak üzere tasarlanmıştır.
- IEC güvenlik standartlarına uygun profesyonel kullanım yapısına sahiptir.
Teknik Özellikler
| Giriş Gerilimi | Maks. 250 V tek faz, maks. 430 V üç faz, 50/60 Hz |
| Maksimum Akım | 10 A |
| Konnektör Tipi | Tip 2 (7P), Tip 1 (5P) destek |
| Ölçüm Terminalleri | L1, L2, L3, N, PE |
| PP Kablo Akım Simülasyonu | NC, 13 A, 20 A, 32 A, 63 A |
| CP Durum Simülasyonu | A, B, C, D modları |
| Hata Simülasyonları | CP hata “E”, PE hata / toprak hatası |
| Faz Göstergesi | L1, L2 ve L3 için bağımsız LED göstergeler |
| Harici Yük Bağlantısı | Şebeke prizi üzerinden dış test desteği |
| Koruma Sınıfı | IP54 |
| Güvenlik Standardı | IEC/EN 61010-1 / IEC 61010-2 |
| Gerilim Kategorisi | CAT II 300 V |
| Kirlilik Derecesi | 2 |
| Çalışma Sıcaklığı | 0 °C – 40 °C |
| Depolama Sıcaklığı | -10 °C – 50 °C |
| Bağıl Nem | %10 – 85 çalışma, %10 – 95 depolama, yoğuşmasız |
| Rakım | Maks. 2000 m |
| Fiziksel Boyutlar | 235 × 60 × 60 mm, kablo hariç |
| Ağırlık | Yaklaşık 832 g, kablo hariç |
Kullanım Alanları
- Elektrikli araç AC şarj istasyonlarının güvenlik testleri
- Mode 3 EVSE şarj ekipmanlarının devreye alma kontrolleri
- Tip 2 şarj noktalarında CP ve PP sinyal testleri
- Topraklama hattı ve faz bağlantı kontrolleri
- Elektrik tesisatı uygunluk ve periyodik bakım uygulamaları
- Şarj istasyonu servis, bakım ve arıza tespit işlemleri
Teslimat
EVSE-200 elektrikli araç şarj istasyonu test adaptörü, elektriksel güvenlik test cihazları ve çok fonksiyonlu tesisat test cihazları ile birlikte kullanılmak üzere tasarlanmıştır. Teslimat içeriği ve bağlantı seçenekleri ürün modeline veya sipariş konfigürasyonuna göre değişiklik gösterebilir.
