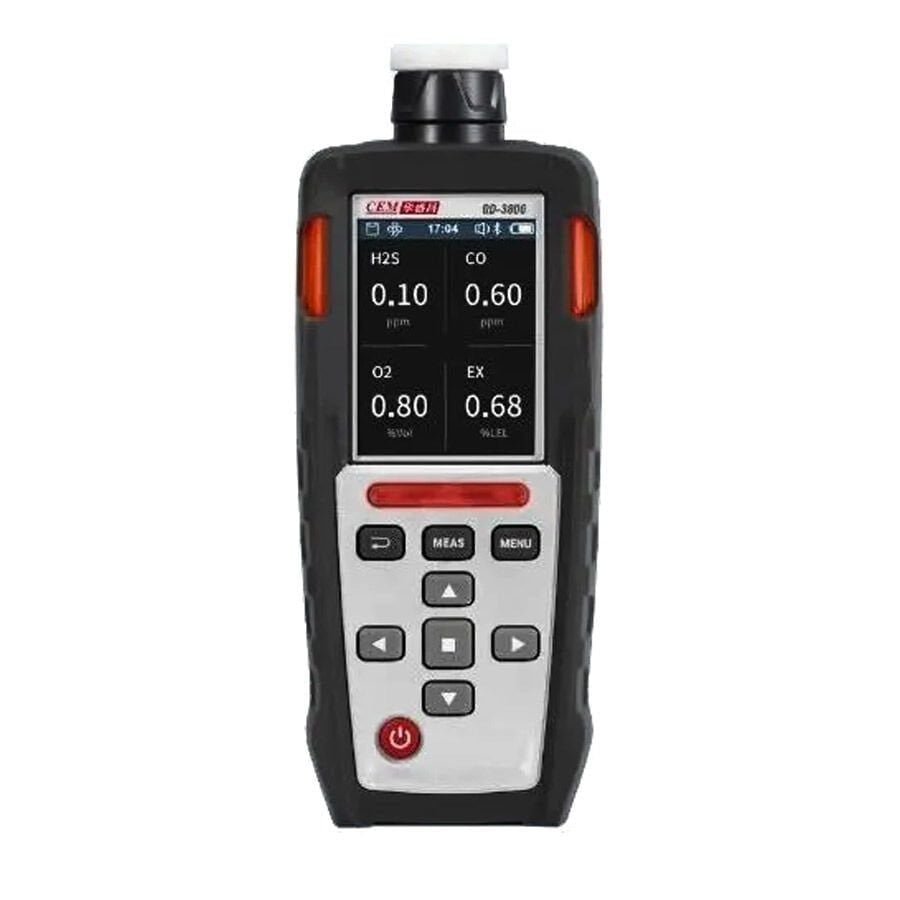

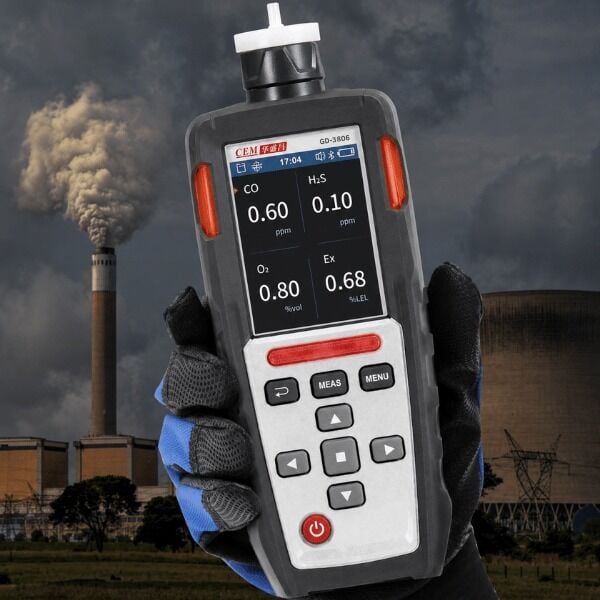

Cem GD-3806 Gaz Kaçak Dedektörü

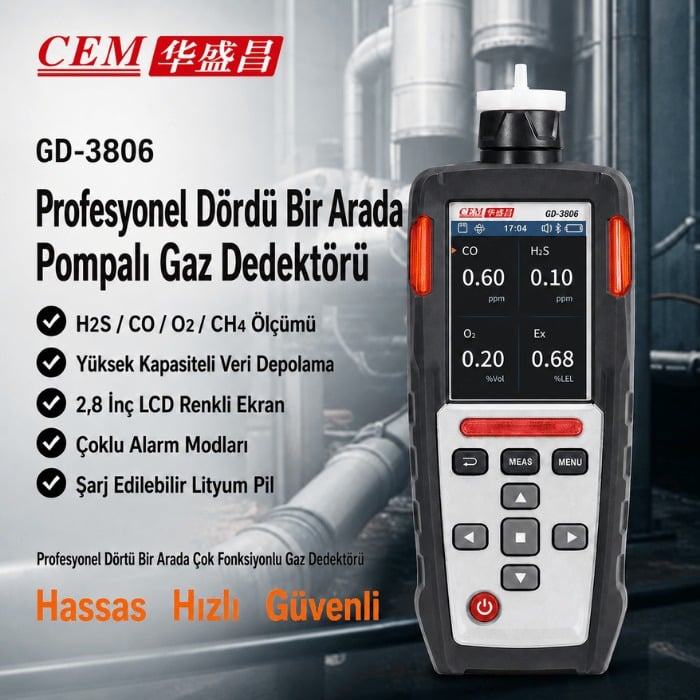

GD-3806 Pompalı 4 Adet Gaz Ölçüm Dedektörü | Oksijen, Karbonmonoksit, Hidrojen Sülfür, LEL

GD-3806 pompalı 4'lü gaz ölçüm cihazı; oksijen (O₂), karbon monoksit (CO), hidrojen sülfür (H₂S) ve yanıcı gazların LEL seviyelerini aynı cihaz üzerinden izlemek için geliştirilmiş taşınabilir çoklu gaz dedektörüdür.

Dahili pompalı örnekleme sistemi ortam havasını aktif biçimde sensörlere çekerek özellikle kapalı alanlar, erişilmesi güç noktalar ve kontrollü numune alma gereken uygulamalarda ölçüm yapılmasını kolaylaştırır. 2,8 inç renkli ekranı, 100.000'in üzerinde veri hafızası, ayarlanabilir alarm seviyeleri, USB Type-C veri aktarımı ve şarj edilebilir bataryası sayesinde saha kullanımlarına uygundur.

GD-3806 Gaz Dedektörü Özellikleri

• Oksijen (O₂) ölçümü yapar.
• Karbon monoksit (CO) ölçümü yapar.
• Hidrojen sülfür (H₂S) ölçümü yapar.
• Yanıcı gazların LEL seviyelerini ölçer.
• Dahili pompalı emiş sistemi kullanır.
• Ayarlanabilir örnekleme süresini destekler.
• ppm, mg/m³, %Vol ve %LEL gibi farklı ölçüm birimlerini destekler.
• Minimum ve maksimum gaz konsantrasyonlarını kaydedebilir.
• 2,8 inç renkli ekrana sahiptir.
• 100.000 adetten fazla ölçüm verisini hafızasında saklayabilir.
• Zaman aralıklı veri kaydı yapabilir.
• Alarm tetiklemeli kayıt yapabilir.
• USB 2.0 / Type-C bağlantısıyla veri aktarabilir.
• Kayıtlar CSV formatında dışa aktarılabilir.
• Ortalama, minimum ve maksimum değerleri görüntüleyebilir.
• Gaz değişimlerini grafik görünümünde gösterebilir.
• Düşük ve yüksek alarm seviyeleri kullanıcı tarafından ayarlanabilir.
• Sesli alarmı destekler.
• Kırmızı ışıklı alarmı destekler.
• Titreşimli alarmı destekler.
• Farklı alarm kombinasyonları seçilebilir.
• Dahili toz ve nem filtresine sahiptir.
• IP54 koruma sınıfına sahiptir.
• 3,7 V şarj edilebilir lityum batarya ile çalışır.
• Tam şarjla 12 saatten fazla çalışma süresi sunar.
• Otomatik başlatma ve durdurma saatleri programlanabilir.

4 Gazı Tek Cihazla Ölçme

GD-3806, dört farklı gaz parametresini aynı cihaz üzerinden takip eder. Böylece farklı gaz türleri için ayrı cihaz taşıma ihtiyacını azaltır.

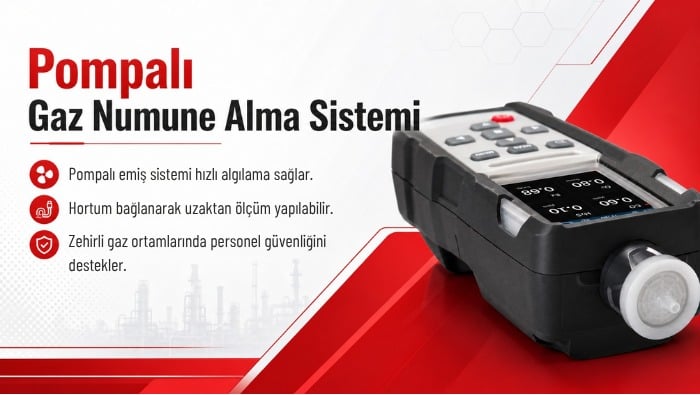

Pompalı Örnekleme Sistemi

GD-3806, pasif difüzyon yerine dahili pompa aracılığıyla ortam havasını aktif biçimde sensörlere çeker. Bu yapı, prob veya numune hattı üzerinden belirli bir noktadan kontrollü hava örneği alınmasını kolaylaştırır.

Pompalı sistem özellikle aşağıdaki alanlarda avantaj sağlar:

• Kapalı alan girişleri öncesi kontrol
• Tank ve depo kontrolleri
• Kanal ve menhol incelemeleri
• Erişilmesi zor noktalar
• Gaz birikme ihtimali bulunan bölmeler

Ayarlanabilir Örnekleme Süresi

Pompalı ölçüm sisteminde örnekleme süresi uygulamaya göre ayarlanabilir. Bu özellik farklı numune hatları veya ölçüm noktalarında kontrollü örnekleme yapılmasına yardımcı olur.

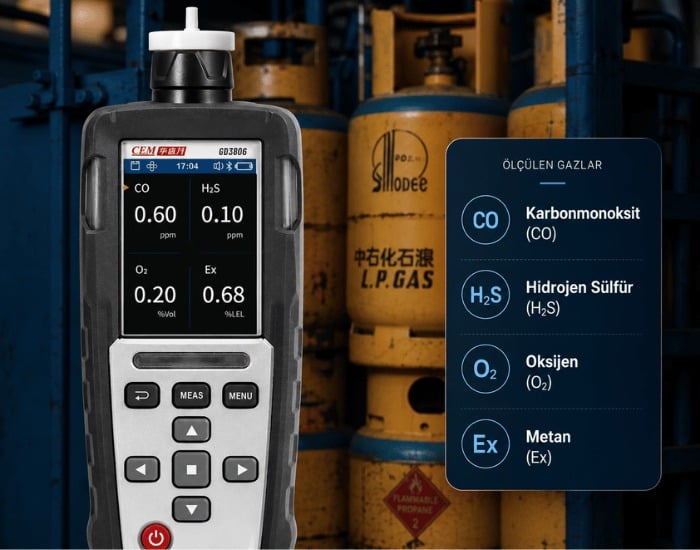

Oksijen O₂ Ölçümü

Oksijen sensörü ortam havasındaki O₂ seviyesini izler. Özellikle kapalı alanlarda oksijen eksikliği veya normal dışı oksijen seviyelerinin tespit edilmesine yardımcı olur.

Oksijen değeri tek başına ortamın tüm gaz risklerinden arındırılmış olduğunu göstermez. CO, H₂S ve yanıcı gaz değerleri de birlikte değerlendirilmelidir.

Karbon Monoksit CO Ölçümü

GD-3806, karbon monoksit konsantrasyonunu ölçerek yanma kaynakları, motorlu ekipmanlar, endüstriyel alanlar ve kapalı ortamlardaki CO seviyelerinin izlenmesine yardımcı olur.

Hidrojen Sülfür H₂S Ölçümü

H₂S sensörü, hidrojen sülfür bulunan çalışma ortamlarında gaz konsantrasyonunun takip edilmesini sağlar.

Hidrojen sülfür toksik bir gaz olduğundan alarm limitleri işletmenin risk değerlendirmesine ve ilgili iş güvenliği prosedürlerine göre belirlenmelidir.

Yanıcı Gaz LEL Ölçümü

LEL ölçümü, yanıcı gaz konsantrasyonunu ilgili gazın alt patlama sınırına göre değerlendirmeye yardımcı olur.

LEL değeri özellikle yanıcı gaz birikme riski bulunan kapalı alanlar, petrol ve kimya uygulamaları, depolama alanları ve proses bölgelerinde önemli bir güvenlik parametresidir.

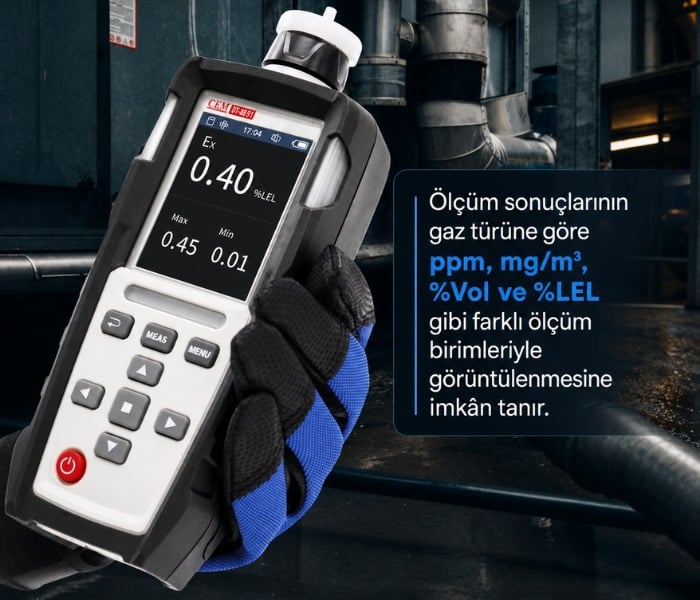

ppm, mg/m³, %Vol ve %LEL Gösterimi

GD-3806, ölçülen gaz türüne göre farklı birimleri destekler. Böylece toksik gazlar ile oksijen ve yanıcı gaz ölçümleri kendi uygun birimleri üzerinden görüntülenebilir.

• ppm
• mg/m³
• %Vol
• %LEL

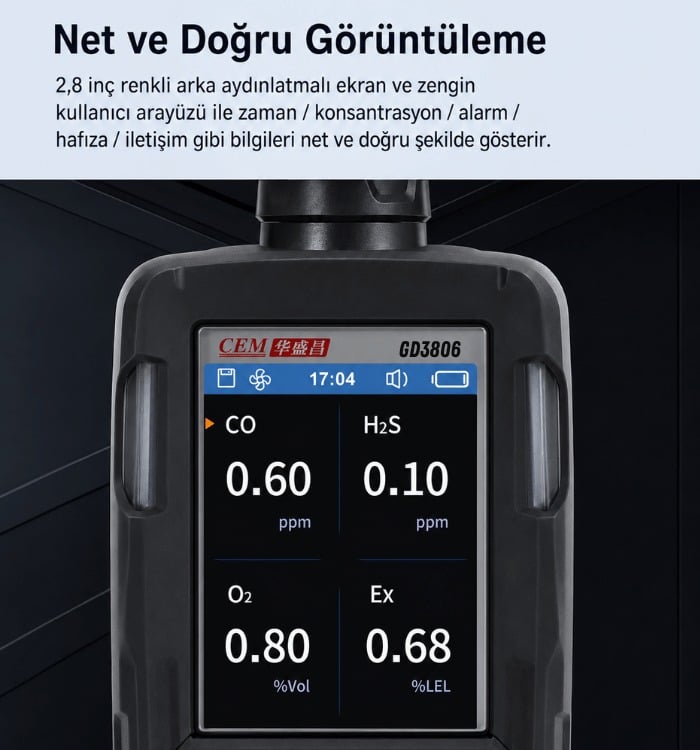

2,8 İnç Renkli Ekran

Cihazın 2,8 inç renkli ekranı dört gaz değerinin ve yardımcı bilgilerin tek ekran üzerinden takip edilmesini kolaylaştırır.

Ekranda uygulamaya göre aşağıdaki bilgiler görüntülenebilir:

• Anlık gaz konsantrasyonları
• Alarm durumu
• Saat bilgisi
• Kayıt durumu
• Haberleşme bilgileri
• Minimum ve maksimum değerler

Minimum ve Maksimum Ölçüm Değerleri

Ölçüm süresince meydana gelen minimum ve maksimum gaz konsantrasyonları cihaz tarafından takip edilebilir. Bu özellik, anlık ekranda gözden kaçabilecek pik değerlerin daha sonra incelenmesine yardımcı olur.

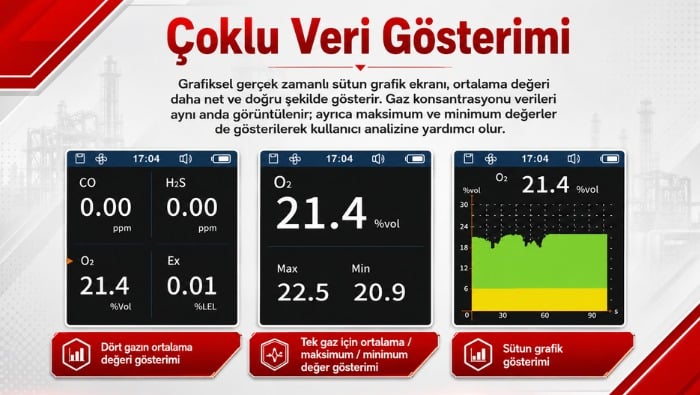

Ortalama Değer Görüntüleme

GD-3806, ölçüm değerlerini ortalama, maksimum ve minimum değerler şeklinde görüntüleyebilir. Bu yapı belirli bir zaman aralığındaki gaz değişimlerinin daha kolay değerlendirilmesine yardımcı olur.

Grafik Görüntüleme Modu

Gaz konsantrasyonundaki değişimler grafik görünümünde takip edilebilir. Böylece ölçüm değerinin zaman içerisinde artma veya azalma eğilimi görsel olarak değerlendirilebilir.

100.000'den Fazla Veri Kaydı

GD-3806, 100.000 adetten fazla ölçüm verisini dahili hafızasında saklayabilir. Yüksek kayıt kapasitesi, uzun süreli saha ölçümleri ve çok sayıda ölçüm noktasının takip edilmesinde avantaj sağlar.

Zaman Aralıklı Veri Kaydı

Veri kayıt fonksiyonu kullanıcı tarafından açılıp kapatılabilir. Ölçümlerin hangi zaman aralıklarında hafızaya kaydedileceği uygulamaya göre belirlenebilir.

Alarm Tetiklemeli Veri Kaydı

Cihaz alarm oluştuğunda ölçüm verilerini kayıt altına alacak şekilde kullanılabilir. Böylece kritik gaz seviyelerine ulaşılan anların daha sonra incelenmesi kolaylaşır.

USB Type-C ile CSV Veri Aktarımı

Hafızadaki ölçüm kayıtları USB 2.0 / Type-C bağlantısı üzerinden bilgisayara aktarılabilir.

Kayıtların CSV formatında dışa aktarılabilmesi, verilerin elektronik tablo programlarında açılmasını ve raporlama amacıyla kullanılmasını kolaylaştırır.

Ayarlanabilir Düşük ve Yüksek Alarm Seviyeleri

GD-3806'nın düşük ve yüksek alarm eşikleri kullanıcı tarafından ayarlanabilir. Böylece cihaz farklı saha gereksinimleri ve iş güvenliği prosedürlerine göre yapılandırılabilir.

Alarm seviyeleri rastgele belirlenmemeli; ölçülen gaz, çalışma ortamı, maruziyet sınırları ve işletmenin risk değerlendirmesi dikkate alınmalıdır.

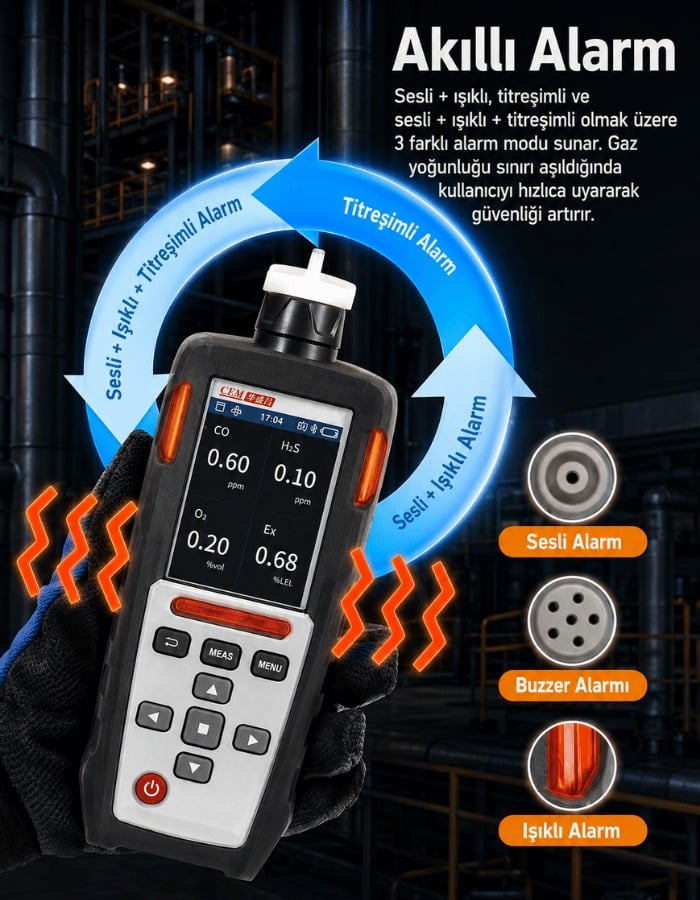

Sesli, Işıklı ve Titreşimli Alarm

Cihaz tehlikeli gaz seviyelerine ulaşıldığında ses, kırmızı ışık ve titreşim ile kullanıcıyı uyarabilir.

Farklı uyarı kombinasyonları seçilebildiğinden çalışma ortamına göre yalnızca belirli alarm yöntemleri veya tüm alarm seçenekleri birlikte kullanılabilir.

Çoklu Alarm Sisteminin Avantajı

Gürültülü alanlarda yalnızca sesli alarmın fark edilmesi zor olabilir. Titreşim ve görsel alarmın birlikte kullanılması, alarmın kullanıcı tarafından fark edilme olasılığını artırmaya yardımcı olur.

Bununla birlikte alarmın duyulmaması veya görülmemesi riskine karşı saha prosedürleri yalnızca cihaz alarmına dayandırılmamalıdır.

Otomatik Başlatma ve Durdurma

GD-3806, belirlenen saatlerde otomatik olarak başlatılacak veya durdurulacak şekilde programlanabilir.

Bu özellik periyodik ölçüm senaryolarında cihazın çalışma süresinin ve batarya tüketiminin daha kontrollü yönetilmesine yardımcı olur.

Dahili Toz ve Nem Filtresi

Cihaz içerisinde bulunan filtre, yoğun toz ve nemin sensör ve pompa sistemine doğrudan ulaşmasını azaltmaya yardımcı olur.

Filtrenin temizliği ve durumu periyodik olarak kontrol edilmeli; kirlenmiş veya tıkanmış filtre pompa performansını ve örnekleme süresini etkileyebileceğinden gerektiğinde değiştirilmelidir.

IP54 Koruma Sınıfı

GD-3806, IP54 koruma sınıfına sahiptir. Bu sınıf cihazın belirli seviyede toza ve sıçrayan suya karşı korumalı olduğunu ifade eder.

IP54 sınıfı cihazın suya daldırılabileceği veya yoğun su altında kullanılabileceği anlamına gelmez.

3,7 V Şarj Edilebilir Lityum Batarya

Cihaz 3,7 V şarj edilebilir lityum batarya ile çalışır. Teknik bilgilerde batarya kapasitesi 3100 mAh olarak belirtilmiştir.

Şarj edilebilir yapı, saha çalışmalarında sık pil değiştirme ihtiyacını azaltır.

12 Saatten Fazla Çalışma Süresi

GD-3806 tam şarjla 12 saatten fazla çalışma süresi sunar. Gerçek kullanım süresi pompa çalışması, ekran kullanımı, alarm aktivitesi ve bataryanın durumuna bağlı olarak değişebilir.

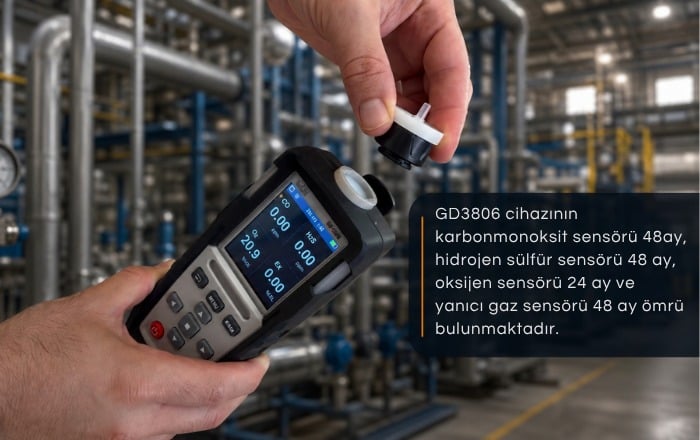

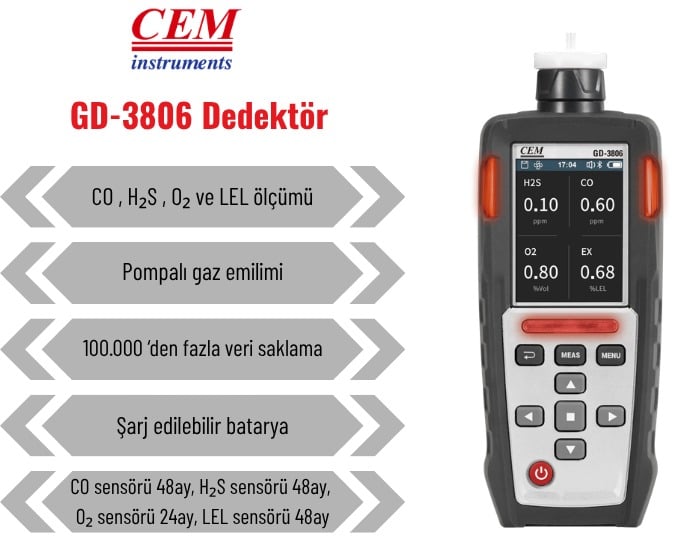

Sensör Ömürleri

Belirtilen sensör ömürleri tipik kullanım sürelerini ifade eder. Gerçek sensör ömrü gaz maruziyeti, saklama koşulları, nem, sıcaklık ve kullanım yoğunluğuna göre değişebilir.

Pompalı Gaz Dedektörü Nasıl Kullanılır?

1. Cihazın şarj seviyesini kontrol edin.
2. Filtre ve hava girişinin temiz olduğundan emin olun.
3. Cihazı üretici talimatlarına uygun şekilde açın.
4. Başlangıç sensör kontrolünün tamamlanmasını bekleyin.
5. Gerekli alarm limitlerini kontrol edin.
6. Pompalı örnekleme modunu başlatın.
7. Numune girişini ölçülecek bölgeye yönlendirin.
8. Numunenin sensörlere ulaşması için yeterli süre bekleyin.
9. O₂, CO, H₂S ve LEL değerlerini birlikte değerlendirin.
10. Alarm oluşursa ilgili saha güvenlik prosedürünü uygulayın.

Kapalı Alan Ölçümlerinde Kullanım

Pompalı örnekleme yapısı, kapalı alan içerisine personel girmeden önce belirli noktalardan hava numunesi alınmasına yardımcı olabilir.

Tank, kuyu, menhol veya benzeri alanlarda gaz yoğunluğu farklı yüksekliklerde değişebileceğinden yalnızca tek noktadan numune almak yeterli olmayabilir.

Farklı Yüksekliklerden Gaz Numunesi Alma

Gazların yoğunlukları farklı olduğundan bazı gazlar yüksek bölgelerde, bazıları ise zemine yakın seviyelerde daha fazla birikebilir. Kapalı alan kontrolünde üst, orta ve alt seviyeler ayrı ayrı değerlendirilmelidir.

Petrol ve Kimya Endüstrisinde Kullanım

GD-3806, petrol ve kimya tesislerinde proses bölgeleri, tank çevreleri, depolama alanları ve bakım noktalarında dört temel gaz parametresinin kontrol edilmesine yardımcı olur.

Depolama Alanlarında Kullanım

Kapalı veya yarı kapalı depolama bölgelerinde oksijen seviyesi, toksik gazlar ve yanıcı gaz riskleri aynı cihaz üzerinden takip edilebilir.

Bakım ve Teknik Servis Uygulamaları

Boruların, vanaların, tankların ve proses ekipmanlarının bakım işlemlerinden önce ve çalışma sırasında ortam gaz seviyelerinin kontrol edilmesinde kullanılabilir.

Bump Test Neden Önemlidir?

Gaz dedektörleri kullanılmadan önce sensörlerin ve alarm sistemlerinin bilinen bir test gazına tepki verdiğinin doğrulanması amacıyla uygun prosedüre göre bump test uygulanması önemlidir.

Cihazın açılması ve ekranda normal değer göstermesi, sensörlerin hedef gazlara doğru tepki verdiğini tek başına kanıtlamaz.

Kalibrasyonun Önemi

Sensörlerin zaman içerisinde tepkisi değişebileceğinden üretici tavsiyeleri ve işletme prosedürlerine göre periyodik kalibrasyon yapılmalıdır.

Özellikle güvenlik kritik uygulamalarda güncel kalibrasyon durumu kontrol edilmeden cihaza güvenilmemelidir.

Doğru Kullanım İçin Öneriler

• Ölçüm öncesinde cihazın şarj durumu kontrol edilmelidir.
• Pompa girişinin ve filtrenin açık olduğundan emin olunmalıdır.
• Kullanım öncesinde uygun fonksiyon kontrolü yapılmalıdır.
• Gerekli durumlarda bump test uygulanmalıdır.
• Kalibrasyon durumu kontrol edilmelidir.
• Alarm limitleri uygulamaya uygun seçilmelidir.
• Numune hattı kullanılıyorsa gecikme süresi dikkate alınmalıdır.
• Kapalı alanlarda farklı yüksekliklerden numune alınmalıdır.
• Pompa hattına sıvı çekilmemelidir.
• Filtre kirli veya tıkalıysa değiştirilmelidir.

Kullanım Alanları

• Kapalı alan giriş kontrolleri
• Petrol ve kimya endüstrisi
• Tank ve depo kontrolleri
• Menhol ve kanal ölçümleri
• Endüstriyel bakım çalışmaları
• Proses tesisleri
• Depolama alanları
• Gaz riski bulunan çalışma bölgeleri
• Teknik servis uygulamaları
• İş güvenliği saha kontrolleri

GD-3806 Kimler İçin Uygundur?

• İş güvenliği ekipleri
• Endüstriyel bakım personeli
• Petrol ve kimya tesisi çalışanları
• Kapalı alan çalışma ekipleri
• Teknik servis personeli
• Tesis bakım ekipleri
• Proses güvenliği personeli
• Gaz ölçümü yapan saha ekipleri

GD-3806'nın Öne Çıkan Avantajları

• O₂, CO, H₂S ve LEL ölçümü
• Tek cihazda 4 gaz takibi
• Dahili pompalı örnekleme
• Ayarlanabilir örnekleme süresi
• ppm, mg/m³, %Vol ve %LEL birimleri
• 2,8 inç renkli ekran
• Minimum, maksimum ve ortalama değerler
• Grafik görüntüleme
• 100.000'den fazla veri kaydı
• Zaman aralıklı kayıt
• Alarm tetiklemeli kayıt
• USB Type-C bağlantısı
• CSV veri aktarımı
• Ayarlanabilir düşük/yüksek alarm
• Sesli, ışıklı ve titreşimli uyarı
• IP54 koruma sınıfı
• Şarj edilebilir lityum batarya
• 12 saatten fazla çalışma süresi

Teknik Özellikler

Sensör Ömrü Teknik Özellikleri

Teslimat İçeriği

Önemli güvenlik bilgisi: GD-3806'nın alarm vermemesi ortamın güvenli olduğunu tek başına kanıtlamaz. Kapalı alan girişleri ve gaz riski bulunan çalışma bölgelerinde ilgili mevzuat, çalışma izni, havalandırma, kurtarma planı ve iş güvenliği prosedürleri uygulanmalıdır. Cihaz kullanılmadan önce uygun fonksiyon kontrolü, bump test ve gerekli periyodik kalibrasyon işlemleri gerçekleştirilmelidir.
