Dasqua 1022-0200 Dijital Açı Ölçer 20CM

Dasqua 1022-0200 Dijital Açı Ölçer 20CM

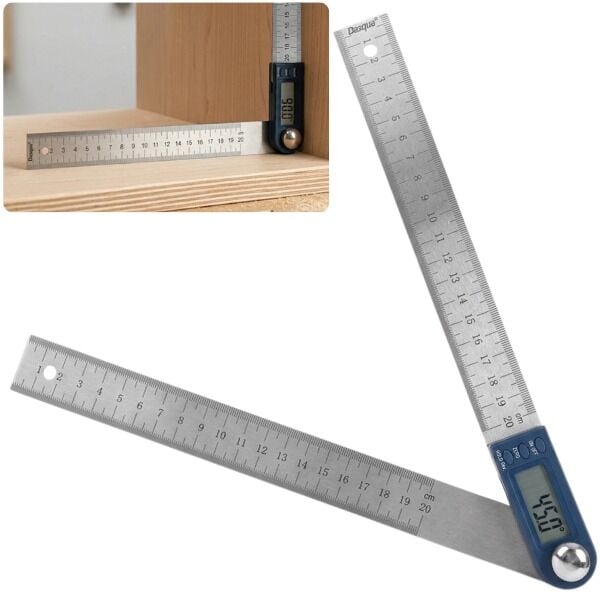

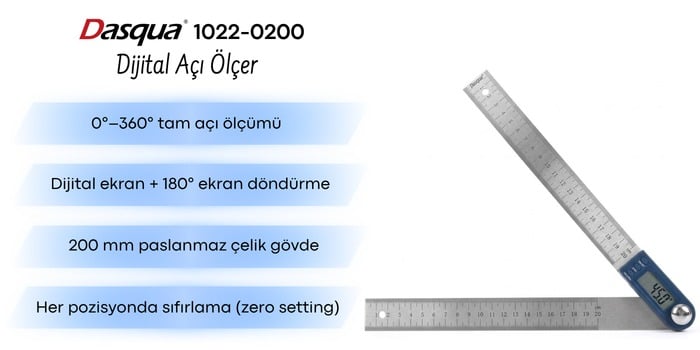

Dasqua 1022-0200 dijital açı ölçer, 200 mm uzunluğundaki paslanmaz çelik cetvel gövdesiyle açı ölçümü, uzunluk kontrolü, ölçü aktarma ve 90° köşe doğrulama uygulamalarında kullanılabilen kompakt dijital ölçüm cihazıdır.

0° ile 360° arasında tam açı ölçüm desteği, 0,05° çözünürlük ve ±0,2° hassasiyet değeri sayesinde marangozluk, mobilya montajı, metal işleme, profil kontrolü, fikstür ayarı ve genel atölye çalışmalarında pratik kullanım sunar.

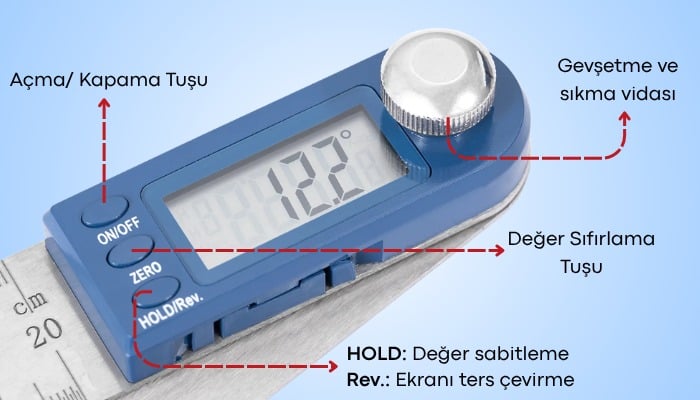

REV ekran çevirme, ZERO sıfırlama ve HOLD değer sabitleme fonksiyonları sayesinde cihaz farklı çalışma pozisyonlarında daha rahat kullanılabilir. Merkez bağlantı noktasındaki sabitleme vidası ise ölçülen açının mekanik olarak korunmasına ve başka bir yüzeye aktarılmasına yardımcı olur.

Dasqua 1022-0200 Dijital Açı Ölçer Özellikleri

• 0° ile 360° arasında tam açı ölçümü yapabilir.
• Açı çözünürlüğü 0,05°'dir.
• Açı hassasiyeti ±0,2°'dir.
• 200 mm / 20 cm uzunluğunda cetvel yapısına sahiptir.
• Paslanmaz çelik ölçüm kolları bulunur.
• Dijital LCD ekran üzerinden açı değeri görüntülenir.
• REV fonksiyonu ile ekran yönü ters çevrilebilir.
• ZERO fonksiyonu ile herhangi bir açı yeni sıfır referansı olarak tanımlanabilir.
• HOLD fonksiyonu ile ölçüm sonucu ekranda sabitlenebilir.
• Merkez sabitleme vidası sayesinde açı mekanik olarak korunabilir.
• İç ve dış açı ölçümlerinde kullanılabilir.
• 90° köşe kontrolünde yardımcı ölçüm aracı olarak kullanılabilir.
• Uzunluk ölçümü ve işaretleme işlemlerinde cetvel olarak kullanılabilir.
• 1 adet 3V CR2032 pil ile çalışır.
• Kutu içeriğinde toplam 2 adet CR2032 pil bulunur; biri kullanım, biri yedek amaçlıdır.

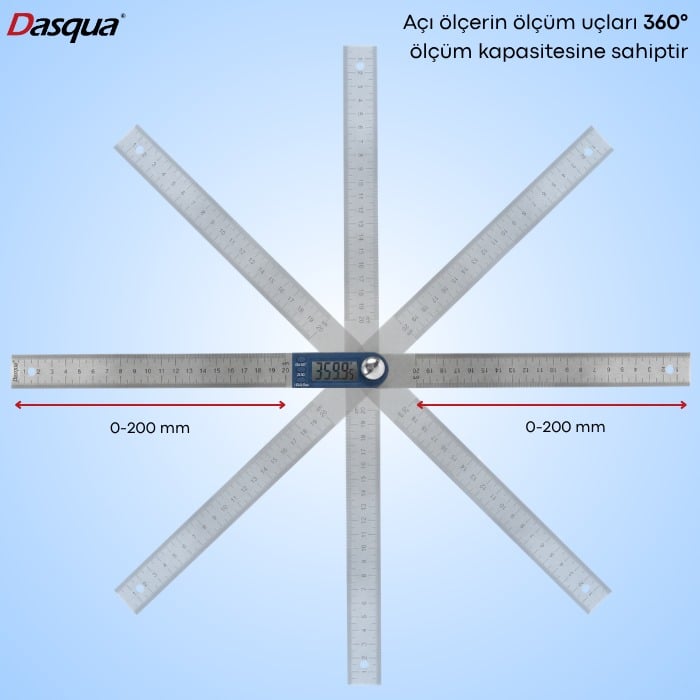

0–360° Tam Açı Ölçümü

Dasqua 1022-0200, 0° ile 360° arasında tam açı ölçüm aralığı sunar. Cetvel kolları açılıp kapatıldıkça aralarındaki açı dijital ekran üzerinde görüntülenir.

Geniş ölçüm aralığı sayesinde yalnızca dar açılar değil, farklı yönlerde konumlandırılmış yüzeyler ve geniş açılı birleşimler de kontrol edilebilir.

0,05° Çözünürlük

Cihazın açı çözünürlüğü 0,05°'dir. Bu değer, ekranda açı değişimlerinin 0,05 derece adımlarla görüntülenebilmesini sağlar.

Çözünürlük ile ölçüm hassasiyeti aynı kavram değildir. Dasqua 1022-0200 için belirtilen ölçüm hassasiyeti ±0,2°'dir.

±0,2° Açı Hassasiyeti

Ürünün teknik özelliklerinde açı hassasiyeti ±0,2° olarak belirtilmiştir.

Bu değer marangozluk, mobilya montajı, metal profil kontrolü, atölye ve genel teknik açı doğrulama uygulamalarında kullanılmasına imkân verir.

20 cm Paslanmaz Çelik Cetvel

Dasqua 1022-0200'ün ölçüm kolları yaklaşık 200 mm / 20 cm uzunluğundadır.

Paslanmaz çelik yapı hem ölçüm sırasında düzgün referans yüzeyi oluşturur hem de günlük atölye kullanımında dayanıklılığa yardımcı olur.

Açı ve Uzunluk Ölçümü Bir Arada

Cihaz yalnızca dijital açı ölçer olarak değil, düz cetvel olarak da kullanılabilir. Bu sayede aynı çalışma sırasında açı kontrolü ve 20 cm'ye kadar uzunluk ölçümü yapılabilir.

Dijital İletki Fonksiyonu

Dasqua 1022-0200, klasik mekanik iletkilerde açı değerinin skala üzerinden okunması yerine sonucu doğrudan dijital ekranda gösterir.

Bu yapı özellikle seri ölçümlerde ve küçük açı değişimlerinin karşılaştırılmasında kullanım kolaylığı sağlar.

REV Ekran Çevirme Fonksiyonu

REV fonksiyonu, cihaz farklı yönde veya ters konumda tutulduğunda ekran görüntüsünün yönünün değiştirilmesini sağlar.

Bu özellik cihazın baş aşağı veya erişimi zor pozisyonlarda kullanıldığı ölçümlerde değerin daha rahat okunmasına yardımcı olur.

ZERO Sıfırlama Fonksiyonu

ZERO fonksiyonu, mevcut açı değerinin yeni sıfır referansı olarak tanımlanmasına imkân verir.

Bu sayede mutlak açı değerinin yanında iki yüzey arasındaki açı farkı veya referans yüzeye göre sapma daha kolay değerlendirilebilir.

Bağıl Açı Ölçümü

Örneğin mevcut yüzey ZERO tuşuyla 0,00° olarak tanımlandığında sonraki yüzeyde görülen değer iki konum arasındaki açı farkını doğrudan gösterir.

Bu özellik montaj, hizalama ve karşılaştırmalı açı kontrollerinde avantaj sağlar.

HOLD Değer Sabitleme

HOLD fonksiyonu ekrandaki mevcut açı değerini sabit tutar.

Özellikle dar, karanlık veya ekranın doğrudan görülemediği bir bölgede ölçüm yapıldığında cihaz yüzeyden kaldırıldıktan sonra sonucun okunmasını kolaylaştırır.

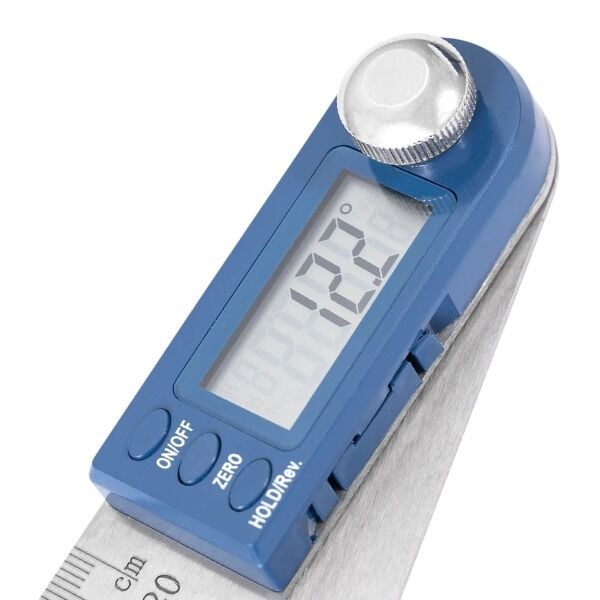

Merkez Sabitleme Vidası

Cihazın iki cetvel kolunun birleştiği noktada bulunan sıkma vidası, kolların belirli bir açıda mekanik olarak sabitlenmesini sağlar.

Bu özellik ölçülen açının korunması veya aynı açının başka bir yüzeye aktarılması sırasında kullanım kolaylığı sunar.

Açı Aktarma İşlemi

Bir yüzeydeki açı ölçüldükten sonra merkez vidası sıkılarak cetvel kolları aynı konumda tutulabilir.

Daha sonra cihaz farklı bir parçaya taşınarak aynı açı işaretlenebilir veya karşılaştırma yapılabilir.

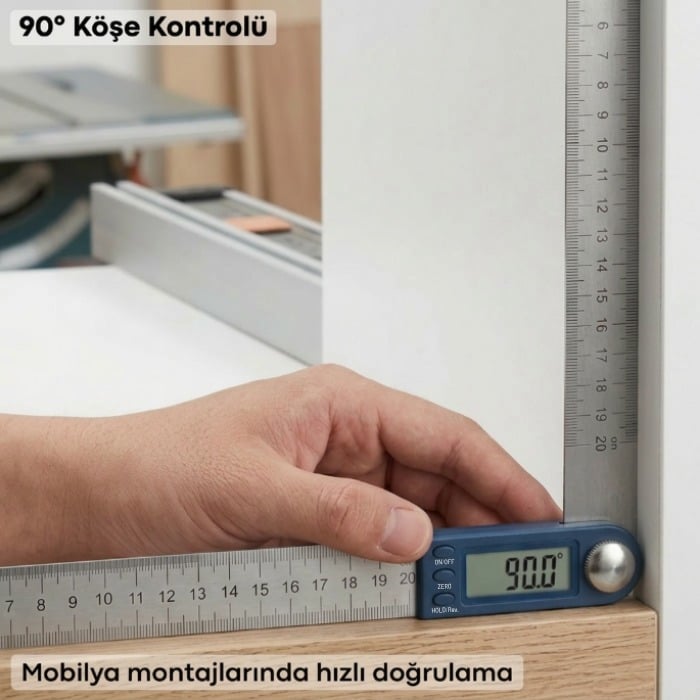

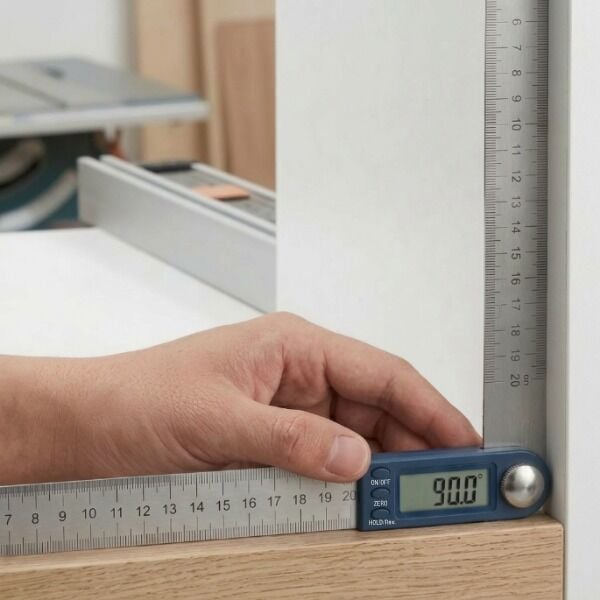

90° Köşe Kontrolü

Dasqua 1022-0200'ün iki kollu yapısı, mobilya, çerçeve, profil veya benzeri parçalarda 90° köşe kontrolünde yardımcı ölçüm aracı olarak kullanılabilir.

Cihaz açısı 90,00° değerine getirilerek iki yüzeyin diklik durumu kontrol edilebilir.

İç Açı Ölçümü

İki yüzey arasında bulunan iç köşe açısı, cihazın cetvel kolları ilgili yüzeylere temas ettirilerek ölçülebilir.

Mobilya, duvar, profil ve çerçeve gibi birleşim noktalarında iç açı kontrolü yapılabilir.

Dış Açı Ölçümü

Dış köşe ve parçaların birleşim açıları da uygun temas yüzeyleri kullanılarak kontrol edilebilir.

Metal Profil Açı Kontrolü

Metal profil, sac veya mekanik parçaların montaj ve kesim öncesindeki açıları dijital olarak kontrol edilebilir.

Kesim sonrasında parçanın istenen açıyı sağlayıp sağlamadığı da karşılaştırılabilir.

Marangozluk Uygulamaları

Ahşap işlerinde köşe, kesim ve birleşim açıları hızlı şekilde ölçülebilir.

• Ahşap kesim açılarının belirlenmesi
• Çerçeve üretimi
• Mobilya montajı
• Raf ve panel yerleşimi
• Köşe kontrolü
• Açı aktarma

Mobilya Montajında Kullanım

Dolap, masa, raf, panel ve farklı mobilya parçalarının birleşim noktaları dijital olarak kontrol edilebilir.

Özellikle standart 90° dışındaki özel açılı mobilya tasarımlarında ölçüm ve açı aktarma işlemlerini kolaylaştırır.

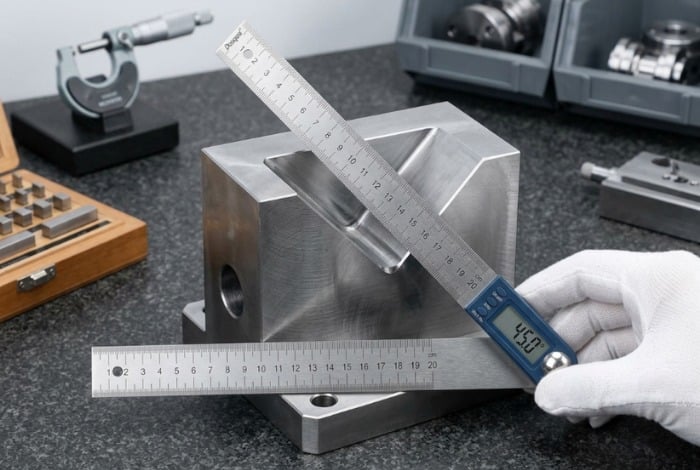

Metal İşleme Uygulamaları

Metal işleme sırasında profil, sac ve farklı mekanik parçaların açıları ölçülebilir.

Kaynak veya montaj öncesinde parçaların uygun konumda olup olmadığı kontrol edilebilir.

Fikstür Ayarlarında Kullanım

Makine ve üretim fikstürlerinde açılı yüzeylerin konumlarının kontrol edilmesine yardımcı olur.

ZERO fonksiyonu kullanılarak mevcut yüzey referans alınabilir ve sonraki parçanın referansa göre açı farkı görüntülenebilir.

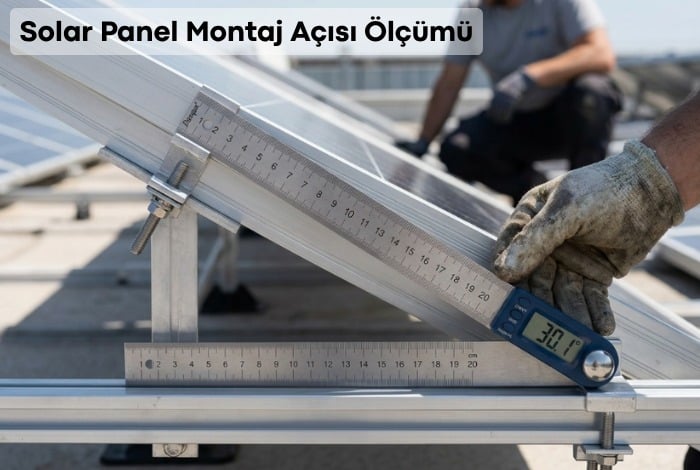

Solar Panel Montajında Kullanım

Solar panel veya taşıyıcı konstrüksiyonların montajında iki parça arasındaki açıların kontrol edilmesine yardımcı olabilir.

Cihaz iki yüzey arasındaki açıyı ölçer; yerçekimine göre mutlak eğim ölçümü yapan elektronik inklinometre ile aynı çalışma prensibine sahip değildir.

Önemli: Bu Cihaz Dijital Eğim Ölçer ile Aynı mıdır?

Dasqua 1022-0200 temel olarak iki kol arasındaki açıyı ölçen dijital iletkidir.

Yerçekimi sensörü kullanarak tek bir yüzeyin yataya göre eğimini otomatik olarak ölçen dijital eğim ölçer veya elektronik su terazisiyle aynı cihaz tipi değildir.

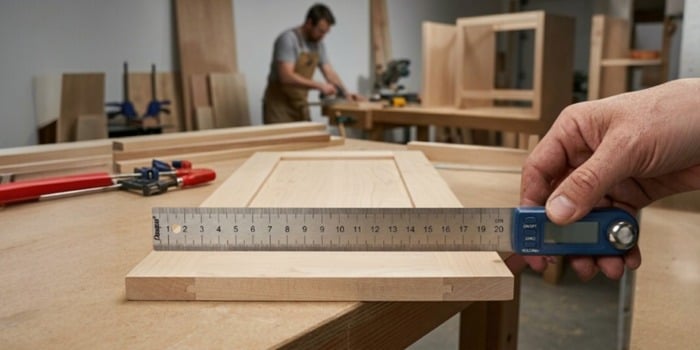

Uzunluk Ölçümü

20 cm paslanmaz çelik cetvel, kısa boyutsal kontrollerde ve işaretleme uygulamalarında kullanılabilir.

Bu özellik cihazın dijital açı ölçümünün yanında temel cetvel işlevi de sunmasını sağlar.

Çizgi Çizme ve İşaretleme

Cetvel kenarı düz çizgi oluşturmak ve parçalar üzerinde ölçü işaretlemek için kullanılabilir.

Ölçülen açı merkez vidasıyla sabitlendikten sonra kesim veya montaj çizgisinin aktarılmasında referans olarak değerlendirilebilir.

Dasqua 1022-0200 Nasıl Kullanılır?

1. Cihazı açın.
2. Ölçülecek yüzeyleri temizleyin.
3. İki cetvel kolunu ölçülecek yüzeylere tam olarak temas ettirin.
4. Açı değerini dijital ekrandan okuyun.
5. Gerekirse HOLD tuşuyla sonucu sabitleyin.
6. Ekran ters görünüyorsa REV fonksiyonunu kullanın.
7. Karşılaştırmalı ölçüm gerekiyorsa ZERO tuşuyla mevcut konumu sıfır referansı olarak tanımlayın.
8. Açının korunması gerekiyorsa merkez sabitleme vidasını sıkın.

ZERO Fonksiyonu Nasıl Kullanılır?

1. Cihazı referans olarak kullanacağınız yüzeye yerleştirin.
2. ZERO tuşuna basın.
3. Ekrandaki mevcut konum 0° referansı olarak kabul edilir.
4. Cihazı ikinci yüzeye veya parçaya taşıyın.
5. Ekrandaki değer iki konum arasındaki göreceli açı farkını gösterir.

HOLD Fonksiyonu Ne Zaman Kullanılır?

Ekranın ölçüm sırasında görülmesinin zor olduğu durumlarda HOLD kullanılabilir.

Örneğin dar bir makine bölgesinde açı ölçüldükten sonra değer sabitlenebilir ve cihaz dışarı çıkarılarak sonuç rahatça okunabilir.

Doğru Açı Ölçümü İçin Öneriler

• Cetvel kollarının ölçüm yüzeylerine tam temas etmesini sağlayın.
• Yüzeylerde talaş, çapak, toz veya kir bulunmamasına dikkat edin.
• Cihazı ölçüm sırasında bükmeyin.
• Merkez vidasını ölçüm öncesinde aşırı sıkmayın.
• Açı belirlendikten sonra gerekiyorsa sabitleme vidasını sıkın.
• Hassas karşılaştırmalarda aynı referans yüzeyi kullanın.
• CR2032 pil seviyesi düştüğünde pili değiştirin.
• Ölçüm yüzeylerini mekanik hasardan koruyun.

Yüzey Temasının Ölçüme Etkisi

Cetvel kolu ile ölçüm yüzeyi arasında boşluk bulunması ölçülen açının gerçek değerden farklı görünmesine neden olabilir.

Özellikle çapaklı metal profiller veya düzgün olmayan ahşap yüzeylerde uygun referans noktaları seçilmelidir.

20 cm Kompakt Yapının Avantajı

200 mm gövde uzunluğu cihazın dar çalışma bölgelerinde kullanılmasını ve takım çantasında kolay taşınmasını sağlar.

Daha uzun kollu açı ölçerlere göre sınırlı alanlardaki montaj ve servis çalışmalarında pratiklik sunar.

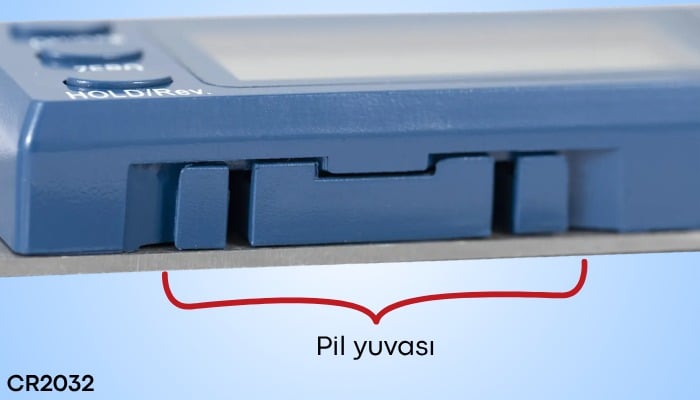

CR2032 Pil ile Çalışma

Dasqua 1022-0200, 1 adet 3V CR2032 pil ile çalışır.

Düğme pil yapısı sayesinde cihaz harici güç kaynağına ihtiyaç duymadan saha ve atölye ortamlarında kullanılabilir.

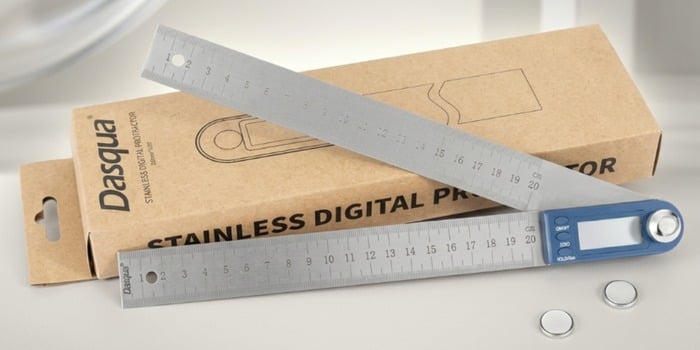

Yedek Pil ile Birlikte Teslimat

Kutu içeriğinde toplam 2 adet CR2032 pil bulunur. Cihaz bir adet CR2032 pil ile çalışır ve ikinci pil yedek olarak kullanılabilir.

Kullanım Alanları

• Marangozluk
• Mobilya montajı
• Ahşap işleme
• Metal işleme
• Profil açı kontrolü
• Fikstür ayarları
• Çerçeve üretimi
• Kesim açısı belirleme
• 90° köşe kontrolü
• Açı aktarma
• Uzunluk ölçümü
• Atölye uygulamaları
• Montaj ve bakım çalışmaları

Dasqua 1022-0200 Kimler İçin Uygundur?

• Marangozlar
• Mobilya üreticileri
• Montaj teknisyenleri
• Metal işleme personeli
• Kaynak ve imalat çalışanları
• Atölye kullanıcıları
• Teknik servis personeli
• Hobi ve DIY kullanıcıları

Dasqua 1022-0200'ün Öne Çıkan Avantajları

• 0–360° tam açı ölçüm aralığı
• 0,05° çözünürlük
• ±0,2° hassasiyet
• 20 cm paslanmaz çelik cetvel
• Dijital açı gösterimi
• REV ekran çevirme
• ZERO bağıl sıfırlama
• HOLD değer sabitleme
• Merkez sabitleme vidası
• İç ve dış açı ölçümü
• 90° köşe kontrolünde kullanım
• Açı aktarma
• Uzunluk ölçümü
• CR2032 pil ile taşınabilir kullanım

Teknik Özellikler

Teslimat İçeriği

Önemli teknik bilgi: Dasqua 1022-0200 iki cetvel kolu arasındaki açıyı ölçen dijital iletki tipinde bir cihazdır. Tek bir yüzeyin yerçekimine veya yataya göre eğimini otomatik belirleyen dijital inklinometre / elektronik su terazisi ile aynı ölçüm prensibine sahip değildir.

Ölçüm bilgisi: 0,05° değeri cihazın açı çözünürlüğünü, ±0,2° değeri ise belirtilen ölçüm hassasiyetini ifade eder. En iyi sonuç için paslanmaz çelik ölçüm yüzeylerinin parçaya tam temas etmesi ve arada çapak, talaş veya kir bulunmaması önerilir.
