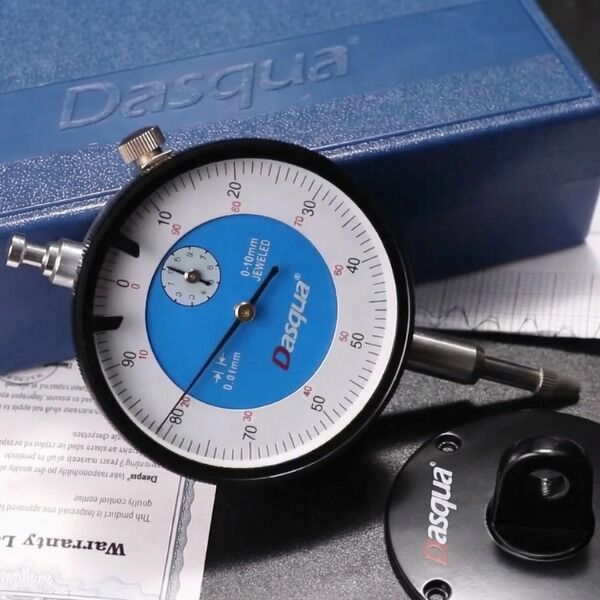

Dasqua 5111-1005 Kulaklı Analog Komparatör Saati | 0-10 mm / 0.01 mm

Ürün Bilgisi

Dasqua 5111-1005 kulaklı analog komparatör saati, hassas doğrusal ölçümlerin yapılması ve küçük ölçü sapmalarının belirlenmesi için geliştirilmiş profesyonel bir komparatör saati modelidir. 0-10 mm ölçüm aralığı ve 0.01 mm çözünürlüğü sayesinde yüzey düzlüğü kontrolü, mil salgısı ölçümü, kademe yüksekliği ölçümü ve makine ayar işlemleri gibi uygulamalarda güvenilir sonuçlar elde edilmesine yardımcı olur.

DIN 878 standardına uygun olarak üretilen bu komparatör saati, dayanıklı mekanizması ve akıcı ibre hareketi sayesinde endüstriyel ölçüm işlemlerinde stabil ve tekrarlanabilir ölçümler sunar. Kulaklı arka bağlantı yapısı ile komparatör standlarına veya manyetik tabanlara kolayca monte edilebilir. Bu sayede komparatör saati, farklı kontrol ve ayar uygulamalarında güvenle kullanılabilir.

Hassas taşlanmış ölçüm mili ve soket yapısı, pirinç dişli mekanizması, mücevher yataklı sistem ve tungsten karbür ölçüm ucu gibi özellikleri ile komparatör saati uzun ömürlü ve hassas kullanım sunar. Sert eloksallı alüminyum gövdesi, ayarlanabilir tolerans göstergeleri ve çift skala yapısına sahip kadranı ile komparatör saati, ölçüm süreçlerini daha pratik ve verimli hale getirir.

Özellikler

• DIN 878 standardına uygun üretimi sayesinde hassas ölçüm uygulamalarında güvenilir ve tekrarlanabilir sonuçlar sağlar.
• 0-10 mm ölçüm aralığı ve 0.01 mm çözünürlüğü ile küçük ölçü farklarının kolayca tespit edilmesine yardımcı olur.
• Hassas taşlanmış ölçüm mili ve soket yapısı, düzgün hareket ve yüksek doğruluk sağlar.
• Pirinç dişli mekanizması ve mücevher yataklı sistem, ibrenin daha akıcı hareket etmesine katkı sağlar.

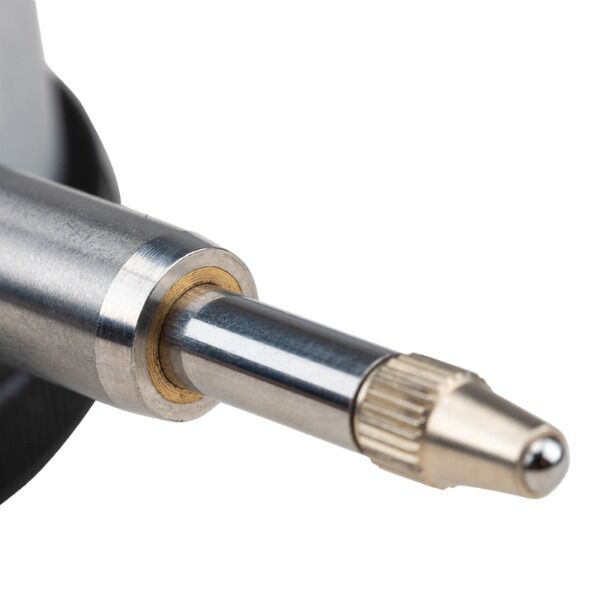

• Tungsten karbür ölçüm ucu aşınmaya karşı dayanıklıdır ve uzun ömürlü kullanım sunar.
• Kulaklı arka bağlantı tasarımı sayesinde komparatör standlarına veya manyetik tabanlara güvenli şekilde monte edilebilir.
• Çift skala yapısına sahip kadran, ölçüm değerlerinin farklı yönlerden kolay okunmasını sağlar.
• Ayarlanabilir tolerans göstergeleri, kabul edilebilir üst ve alt sınırların hızlı şekilde kontrol edilmesine yardımcı olur.
• Sert eloksallı alüminyum gövde, dayanıklılığı artırarak uzun süreli kullanım sağlar.
• Yüzey düzlüğü, mil salgısı, paralellik kontrolü ve makine ayar işlemleri gibi birçok ölçüm uygulamasında kullanılabilir.

Mekanizma ve Kullanım Detayları

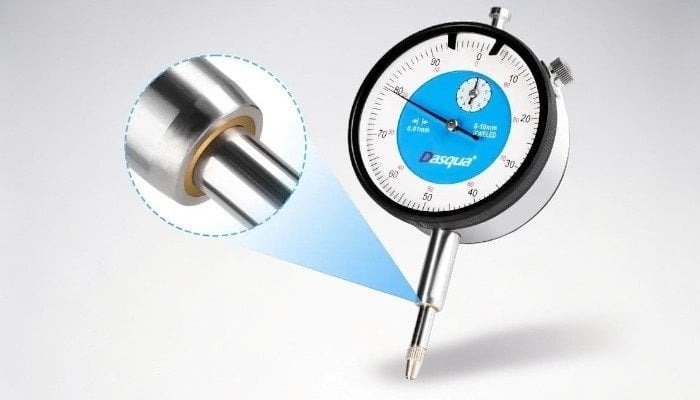

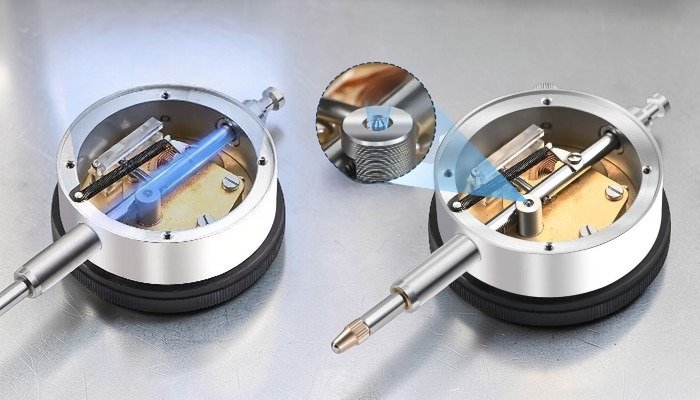

Bakır burç yapısı, sürtünmeyi ve aşınmayı azaltarak mekanizmanın daha uzun süre stabil şekilde çalışmasına yardımcı olur. Hassas taşlama ile üretilmiş mekanizma, ölçüm milinin eşmerkezli ve stabil hareket etmesini sağlayarak daha doğru ölçüm sonuçları elde edilmesini destekler. Mücevher yataklı yapı ise sürtünmeyi azaltarak ibrenin daha akıcı hareket etmesine ve mekanizmanın servis ömrünün uzamasına katkı sağlar.

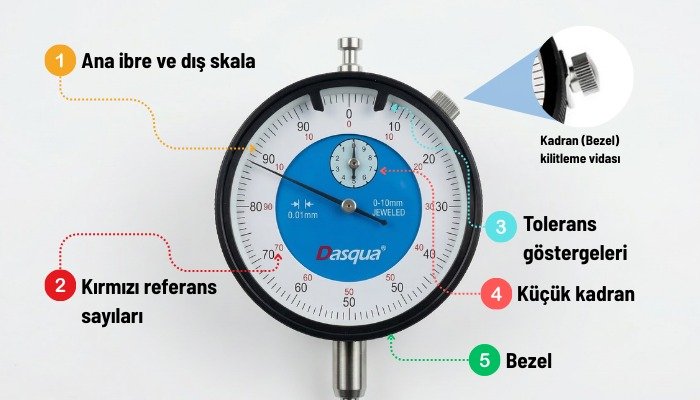

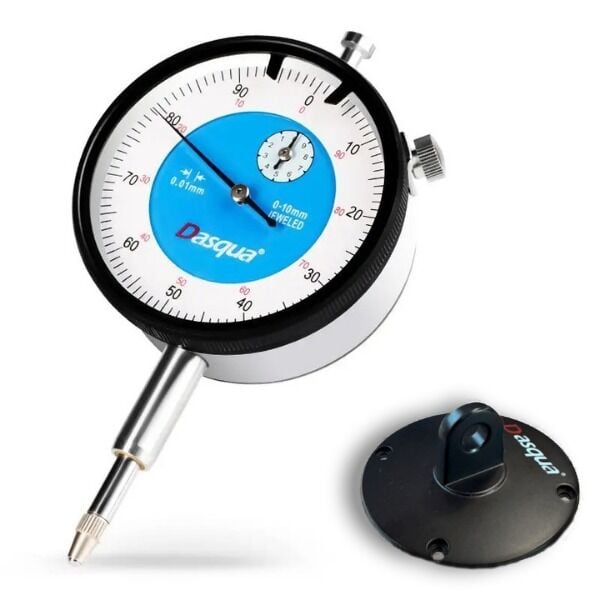

Kadran Bölümleri ve Okuma Mantığı

1. Ana ibre ve dış skala: Komparatörde ölçüm değeri, kadranın dış kısmındaki büyük skaladan okunur. Bu modelde her bir çizgi 0.01 mm ölçü değerine karşılık gelir. Ana ibre bir tam tur döndüğünde toplam ölçüm değeri 1 mm değişir.

2. Kırmızı referans sayıları: Kadran üzerinde yer alan kırmızı sayılar, ters yönde yapılan ölçümlerin daha rahat okunabilmesi için tasarlanmıştır. İbre saat yönünün tersine hareket ettiğinde ölçüm değeri doğrudan kırmızı skala üzerinden takip edilebilir.

Örnek: Komparatör sıfırlandıktan sonra ibre sola doğru ilerleyerek siyah skalada 80 değerini gösteriyorsa, kırmızı skalada 20 okunur. Bu durumda ölçülen değer 0.20 mm olur.

3. Tolerans göstergeleri: Kadranın üst bölümünde bulunan ayarlanabilir tolerans göstergeleri, ölçüm sırasında kabul edilebilir ölçü aralığının belirlenmesini sağlar. Operatör, ibrenin bu iki gösterge arasında kalıp kalmadığını kontrol ederek parçanın tolerans sınırları içinde olup olmadığını hızlıca değerlendirebilir. Bu özellik özellikle seri üretim ve kalite kontrol uygulamalarında pratiklik sağlar.

Örnek: Tolerans göstergeleri 0.20 mm ile 0.40 mm arasına ayarlandığında, ibre bu aralık içerisinde kaldığı sürece ölçülen parça kabul edilebilir tolerans sınırları içinde değerlendirilir.

4. Küçük kadran (tur sayacı): Kadranın ortasında bulunan küçük gösterge, ana ibrenin kaç tur attığını gösterir. Ana ibre her tam tur attığında küçük kadran 1 mm ilerler ve böylece toplam ölçüm değeri kolayca takip edilebilir.

5. Sıfırlama ve bezel ayarı: Komparatör ölçüm yapılacak yüzeye temas ettirildikten sonra dıştaki döner çerçeve çevrilerek ibre sıfır noktasına hizalanır. Bu işlem referans noktası oluşturur ve ölçüm sırasında oluşan sapmaların daha kolay görülmesini sağlar. İstenirse kadran kilitleme vidası sıkılarak yapılan ayar sabitlenebilir.

Komparatörde ölçüm değeri nasıl okunur? Küçük kadran 2 değerini, ana ibre ise 35’i gösteriyorsa toplam ölçüm değeri 2.35 mm olur. Küçük kadran milimetre cinsinden ölçümü gösterirken, ana ibre ise 0.01 mm çözünürlükteki ölçüm değerini ifade eder.

Kullanım Alanları

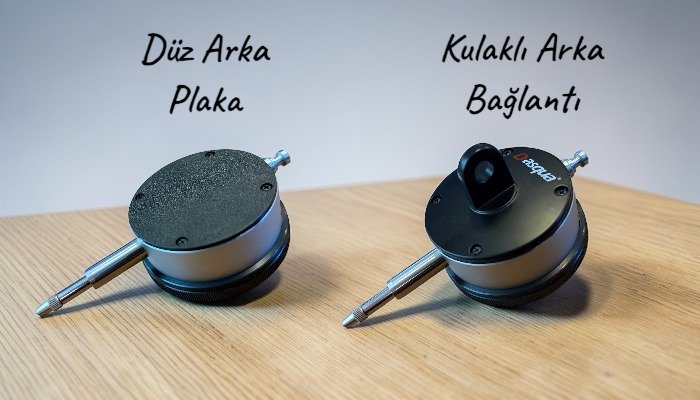

Kulak bağlantı aparatı sayesinde komparatör saati komparatör standlarına veya manyetik tabanlara kolayca monte edilebilir. Düz arka plaka yapısı ise farklı ölçüm aparatlarıyla kullanım esnekliği sunar.

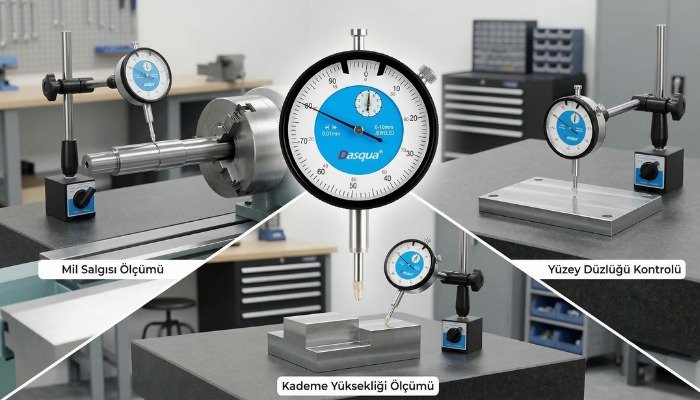

Dasqua 5111-1005 komparatör saati; yüzey düzlüğü kontrolü, mil salgısı ölçümü, kademe yüksekliği ölçümü ve makine ayar işlemleri gibi çeşitli ölçüm uygulamalarında kullanılabilir. Komparatör saatleri ölçüm sırasında sabitlenebilmesi için genellikle manyetik komparatör standı ile birlikte kullanılır. Manyetik stand ürün ile birlikte verilmez ve ayrıca temin edilmelidir.

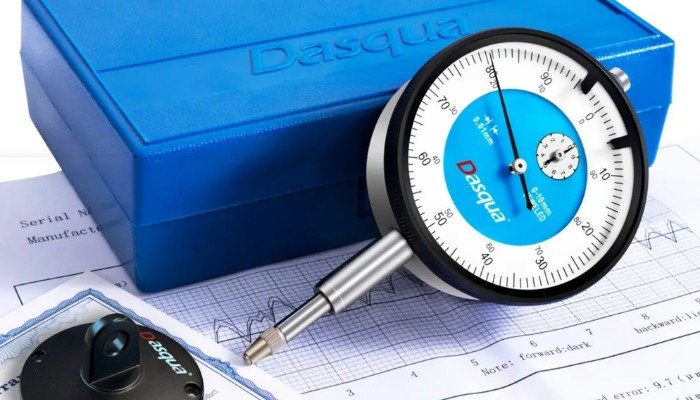

Kutu İçeriği

• Komparatör saati
• Kulak bağlantı aparatı
• Üretici test belgesi

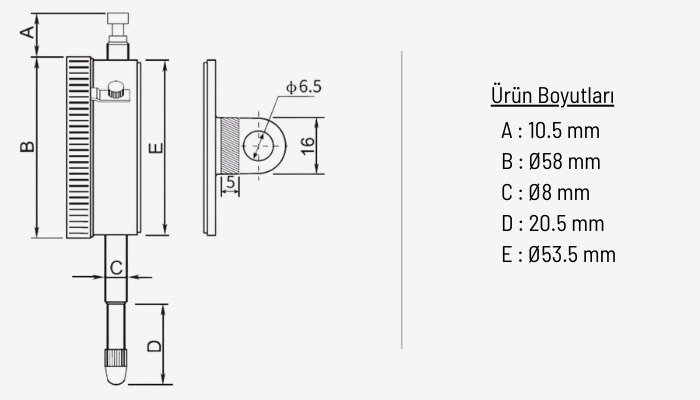

Teknik Özellikler
