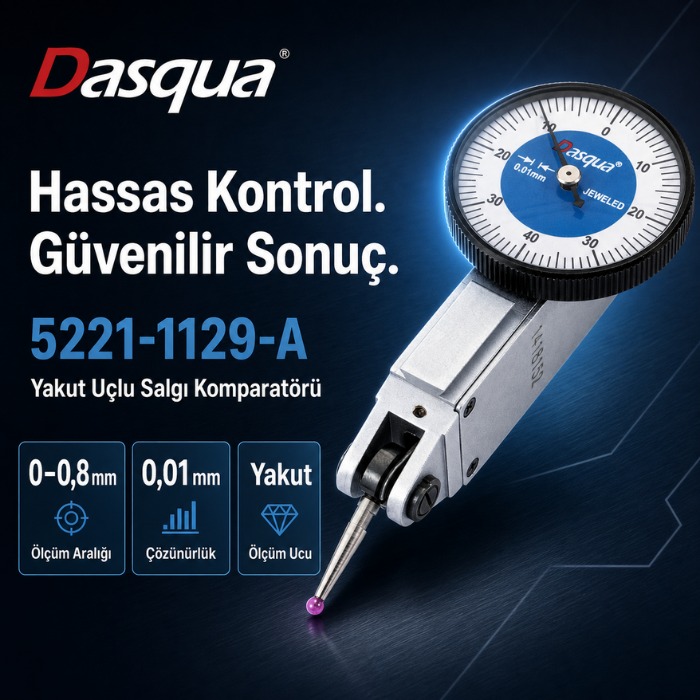

Dasqua 5221-1129-A Yakut Uçlu Salgı Komparatörü | 0,01 mm
Dasqua 5221-1129-A Yakut Uçlu Salgı Komparatörü | 0–0,8 mm
Dasqua 5221-1129-A, yüzey düzgünlüğü, hizalama, paralellik ve döner parçalardaki eksenel veya radyal salgının kontrol edilmesi için geliştirilmiş analog kollu salgı komparatörüdür. 0–0,8 mm ölçüm aralığı ve 0,01 mm çözünürlüğü sayesinde küçük yüzey ve konum değişikliklerinin hassas biçimde takip edilmesine yardımcı olur.
Aşınmaya dayanıklı yakut ölçüm ucu, darbeye karşı korunan hassas dişli mekanizması, mücevher yataklı iç yapı ve kompakt 30 mm kadranı sayesinde CNC işleme, makine bakım, kalıpçılık, otomotiv ve kalite kontrol uygulamalarında profesyonel kullanım sunar.
Dasqua 5221-1129-A Özellikleri
- 0–0,8 mm ölçüm aralığına sahiptir.
- 0,01 mm kadran çözünürlüğü sunar.
- Analog kollu salgı komparatörü yapısındadır.
- Aşınmaya dayanıklı yakut ölçüm ucuna sahiptir.
- 16,5 mm uzunluğunda ölçüm kolu bulunur.
- 30 mm çapında kompakt kadrana sahiptir.
- 0-40-0 çift yönlü kadran skalası kullanır.
- Döndürülebilir kadran çerçevesi sayesinde sıfırlama yapılabilir.
- Darbeye dayanıklı hassas dişli mekanizmasına sahiptir.
- Mücevher yataklı iç mekanizma kullanır.
- Dar ve erişilmesi güç yüzeylerde ölçüm yapılmasına yardımcı olur.
- 4 mm ve 8 mm bağlantı saplarıyla kullanılabilir.
- Farklı komparatör standlarına ve manyetik ayaklara bağlanabilir.
- DIN 2270 üretici test sertifikasıyla sunulur.
0–0,8 mm Ölçüm Aralığı
Dasqua 5221-1129-A, 0 ile 0,8 mm arasındaki küçük yüzey ve konum değişimlerini mekanik olarak algılar. Bu ölçüm aralığı, özellikle salgı, hizalama ve yüzey farklılıklarının karşılaştırmalı olarak kontrol edilmesine uygundur.
Komparatör, parçanın mutlak boyutunu ölçmekten çok belirlenen referans noktasına göre oluşan sapmayı gösterir.

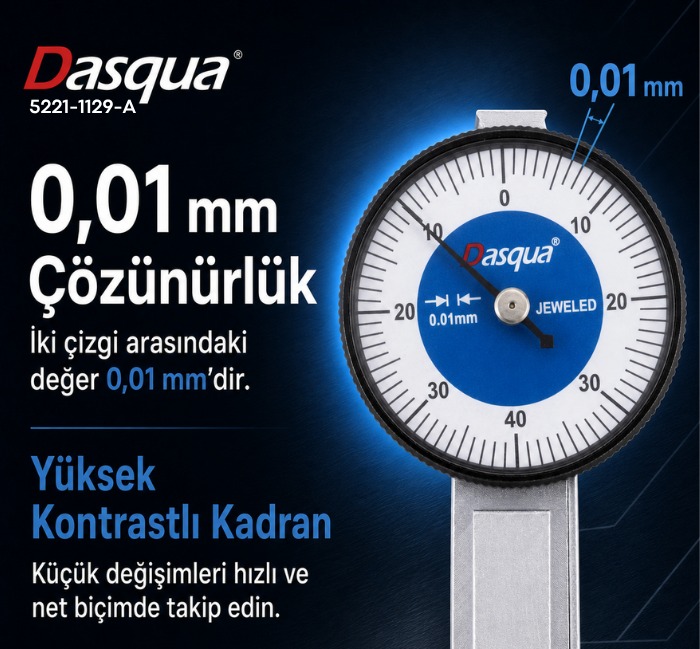

0,01 mm Çözünürlük
Kadran üzerindeki her küçük bölüm 0,01 mm ölçüm değişimine karşılık gelir. Bu sayede yüzey veya parçadaki küçük hareketler ibrenin konumundan doğrudan takip edilebilir.
Örneğin ibrenin referans noktasından 10 küçük bölüm hareket etmesi 0,10 mm değişim olduğunu gösterir.

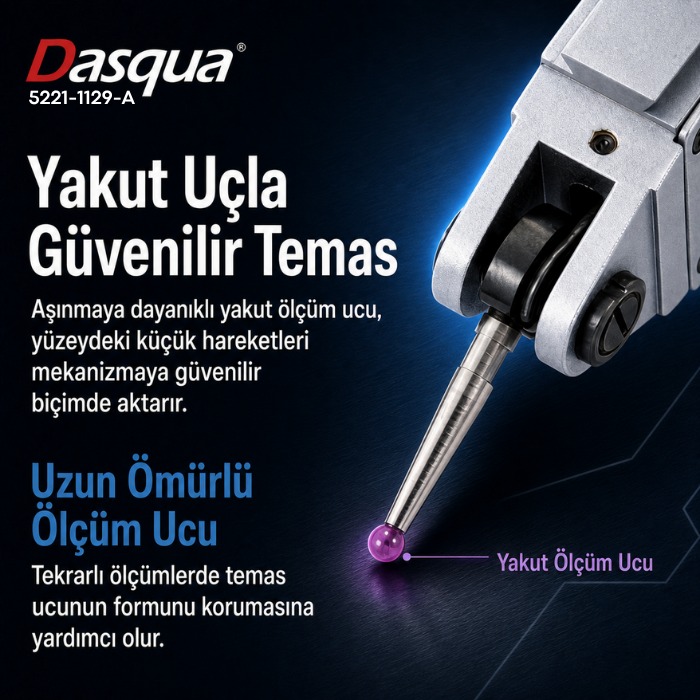

Yakut Ölçüm Ucu
Dasqua 5221-1129-A, aşınmaya dayanıklı yakut temas ucuna sahiptir. Yakut uç, tekrarlanan ölçümlerde temas yüzeyinin geometrisinin korunmasına yardımcı olur ve özellikle seri kontrol uygulamalarında uzun süreli kullanım avantajı sağlar.
Yakutun sert ve aşınmaya dayanıklı yapısı, metal parçalar üzerinde gerçekleştirilen tekrarlı temaslarda ölçüm ucundaki mekanik aşınmanın azaltılmasına yardımcı olur.

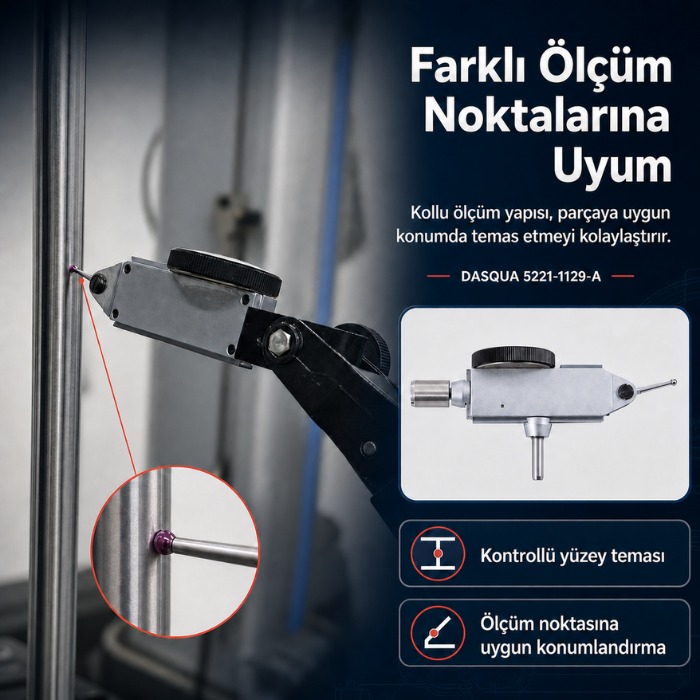

Kollu Salgı Komparatörü Yapısı
Kollu mekanizma, standart doğrusal hareketli komparatörlerin erişmekte zorlandığı dar, girintili veya açılı yüzeylerin kontrolünü kolaylaştırır.
Ölçüm kolundaki küçük hareketler mekanik sistem üzerinden kadrandaki ibreye aktarılır ve yüzeyde meydana gelen sapmalar büyütülmüş biçimde görüntülenir.
16,5 mm Ölçüm Kolu
16,5 mm uzunluğundaki ölçüm kolu, kompakt yapı içerisinde farklı yüzey noktalarına erişmeyi kolaylaştırır. Ölçüm kolu kullanılırken temas açısının uygun tutulması, karşılaştırılabilir sonuç alınması açısından önemlidir.

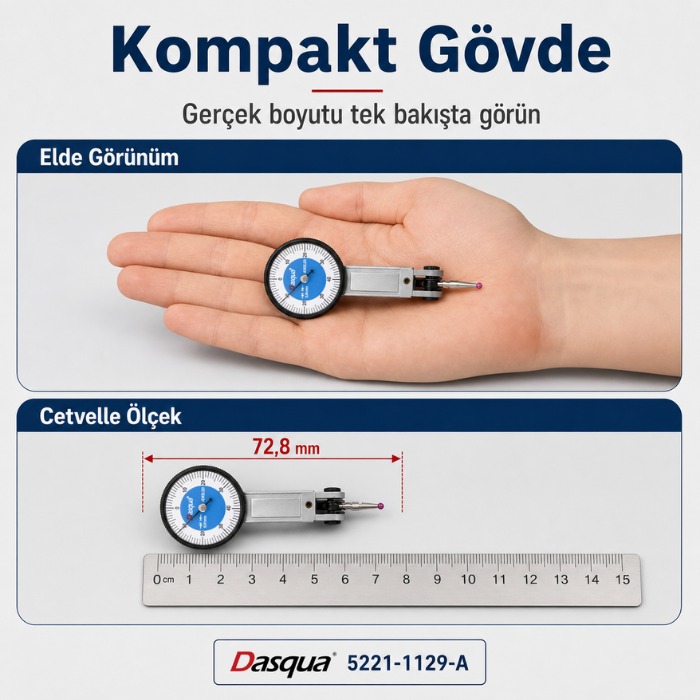

30 mm Kompakt Kadran
Cihazın 30 mm çapındaki kadranı, dar çalışma alanlarında komparatörün daha kolay konumlandırılmasına yardımcı olur. Belirgin skala işaretleri, küçük sapmaların hızlı şekilde okunmasını sağlar.
0-40-0 Çift Yönlü Kadran Skalası
0-40-0 kadran yapısı, ibrenin referans noktasından iki farklı yönde meydana gelen hareketini takip etmeye yardımcı olur.
Bu yapı; yüzeyin yüksek ve düşük noktalarının, eksenel veya radyal sapmaların ve iki yönlü konum değişimlerinin daha kolay değerlendirilmesini sağlar.
Döndürülebilir Kadran Çerçevesi
Kadranın dış çerçevesi döndürülerek sıfır işareti mevcut ibre konumuna getirilebilir. Böylece ölçüme başlamadan önce parça üzerindeki seçilen nokta referans kabul edilir ve sonraki değişimler bu noktaya göre izlenir.
Darbeye Dayanıklı Hassas Mekanizma
Dasqua 5221-1129-A'nın mekanizması ani hareket ve darbelere karşı hassas dişli sistemini korumaya yardımcı olacak şekilde tasarlanmıştır.
Bununla birlikte komparatör hassas bir mekanik ölçüm cihazıdır. Ölçüm koluna aşırı kuvvet uygulanmamalı ve cihaz düşürülmemelidir.
Mücevher Yataklı İç Mekanizma
Mücevher yataklı mekanizma, hareketli parçalar arasındaki sürtünmenin ve mekanik aşınmanın azaltılmasına yardımcı olur. Bu yapı, ibrenin daha düzgün ve kararlı hareket etmesini destekler.

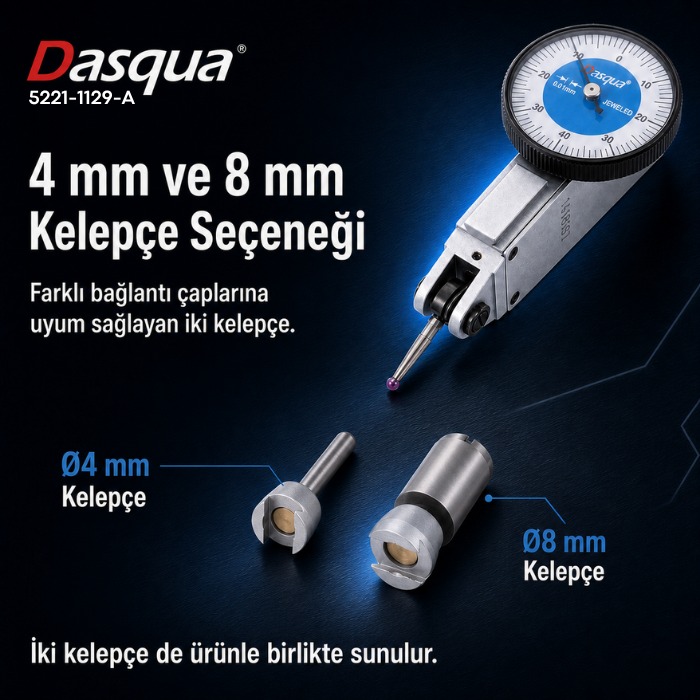

4 mm ve 8 mm Bağlantı Sapları
Ürünle birlikte 4 mm ve 8 mm çapında bağlantı sapları sunulur. Bu parçalar, farklı bağlantı çaplarına sahip komparatör standları ve manyetik ayaklarla uyumluluk sağlar.
Standın tutucu çapına uygun bağlantı sapı seçilerek komparatöre monte edilir. 4 mm ve 8 mm bağlantı sapları aynı anda kullanılmaz.

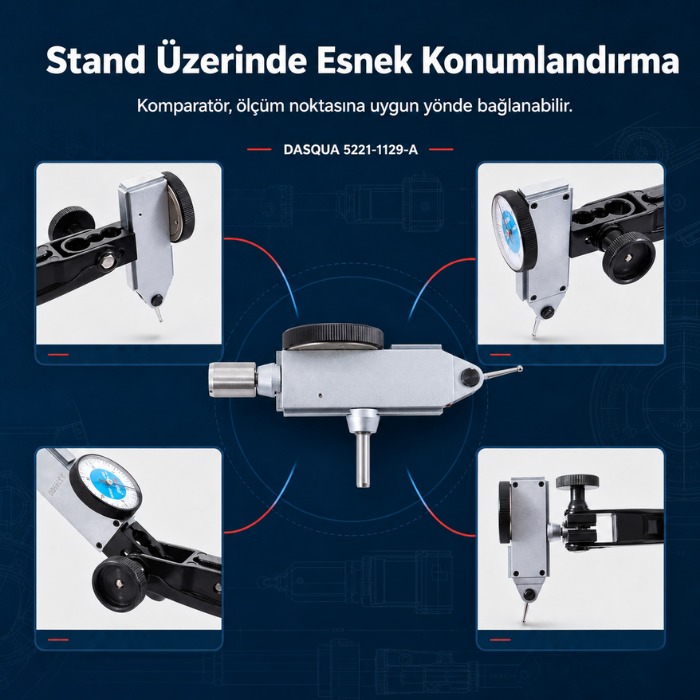

Komparatör Standı ile Kullanım
Dasqua 5221-1129-A, 4 mm veya 8 mm bağlantı çapını destekleyen uygun bir komparatör standı ya da manyetik ayak üzerine sabitlenebilir.
Stand üzerinde cihazın konumu; ölçüm ucunun yüzeye erişimi, temas açısı ve kadranın kullanıcı tarafından rahat okunabilmesi dikkate alınarak ayarlanmalıdır.
Komparatör standı standart kutu içeriğinde bulunmaz ve ayrıca temin edilmelidir.
Salgı Komparatörü Nasıl Kullanılır?
- Komparatörü uygun bir stand veya manyetik ayağa sabitleyin.
- Ölçüm ucunu kontrol edilecek yüzeye hafifçe temas ettirin.
- Ölçüm koluna küçük bir ön yük vererek mekanizmanın çalışma aralığında olduğundan emin olun.
- Kadran çerçevesini döndürerek ibreyi referans noktasında sıfırlayın.
- Parçayı hareket ettirin veya döndürün.
- İbrenin sıfır noktasından ne kadar uzaklaştığını gözlemleyin.
- Her küçük kadran bölümünü 0,01 mm olarak değerlendirin.
- En yüksek ve en düşük ibre değerlerini karşılaştırarak toplam sapmayı belirleyin.

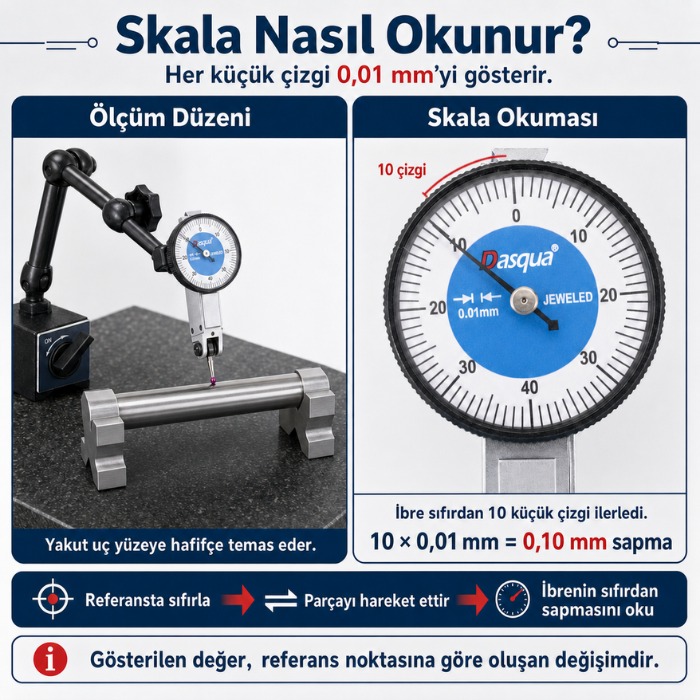

Salgı Komparatöründe Skala Nasıl Okunur?
Kadrandaki her küçük bölüm 0,01 mm'ye karşılık gelir. Ölçüm sırasında ibrenin referans sıfır noktasına göre hareket ettiği bölüm sayısı belirlenir.
- 1 bölüm = 0,01 mm
- 5 bölüm = 0,05 mm
- 10 bölüm = 0,10 mm
- 20 bölüm = 0,20 mm
Okunan değer parçanın doğrudan çapı veya uzunluğu değildir; seçilen referans noktasına göre oluşan konum veya yüzey değişimidir.
Radyal Salgı Kontrolü
Döner bir mil veya silindirik parçada radyal salgı kontrolü yapılırken ölçüm ucu parçanın dış yüzeyine temas ettirilir. Parça bir tam tur döndürülerek ibrenin maksimum ve minimum değerleri takip edilir.
Bu yöntem, parçanın dönme eksenine göre ne kadar merkez dışı çalıştığının değerlendirilmesine yardımcı olur.
Eksenel Salgı Kontrolü
Disk, flanş veya benzeri parçalarda eksenel salgı kontrolü için ölçüm ucu parçanın yan yüzeyine temas ettirilir. Parça döndürüldüğünde yüzeyin eksen boyunca ileri-geri hareketi kadrandan izlenebilir.
Yüzey Düzgünlüğü Kontrolü
Komparatör ölçüm yüzeyi üzerinde farklı noktalara hareket ettirilerek yüzey yüksekliğindeki değişiklikler karşılaştırılabilir. Böylece yüzey düzgünlüğü veya yerel sapmalar değerlendirilebilir.
Paralellik Kontrolü
Bir parça referans yüzey üzerinde hareket ettirilirken komparatör ibresindeki değişim takip edilerek iki yüzey arasındaki paralellik farkı kontrol edilebilir.
Hizalama Kontrolü
Mil, takım, fikstür veya makine elemanlarının birbirine göre hizalanması sırasında küçük konum değişimleri salgı komparatörüyle karşılaştırılabilir.
CNC tezgâhlarında iş parçasının bağlanması veya fikstürlerin ayarlanması sırasında komparatör hızlı referans kontrolü sağlar.
CNC Tezgâhlarında Kullanım
Dasqua 5221-1129-A, CNC tezgâhlarında parça, mengene, fikstür veya takım hizalama çalışmalarında kullanılabilir.
- İş parçasının doğrultulması
- Mengene hizalama
- Mil salgısı kontrolü
- Takım tutucu kontrolü
- Fikstür pozisyonu kontrolü

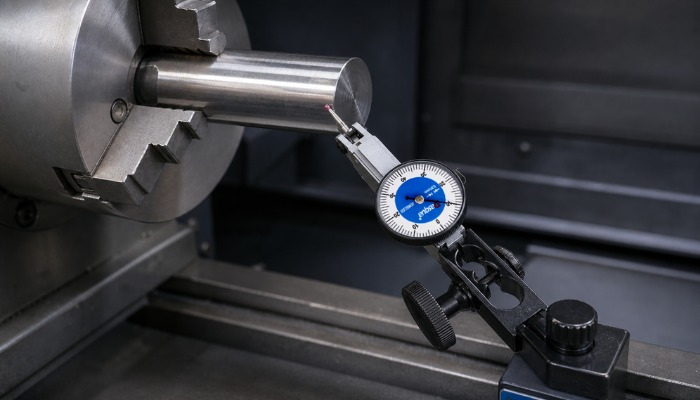

Torna Uygulamaları
Torna tezgâhlarında bağlanan parçaların merkezlenmesi, mil veya aynadaki salgının kontrol edilmesi ve iş parçasının dönme doğruluğunun değerlendirilmesinde kullanılabilir.
Freze ve Kalıpçılık Uygulamaları
Freze ve kalıp uygulamalarında referans yüzeylerin karşılaştırılması, parça konumlandırma ve yüzey farklılıklarının kontrolü için salgı komparatöründen yararlanılabilir.
Makine Bakımında Kullanım
Bakım çalışmalarında mil, rulman yatağı, kaplin ve dönen makine elemanlarının konum değişiklikleri komparatör yardımıyla kontrol edilebilir.
Ölçüm sonuçları tek başına arızanın nedenini belirlemez ancak mekanik sapmaların tespit edilmesine yardımcı olur.
Otomotiv Üretimi ve Kontrolü
Otomotiv üretimi ve servis çalışmalarında çeşitli döner parçaların, millerin, disklerin ve işlenmiş yüzeylerin salgı ve hizalama kontrollerinde kullanılabilir.
DIN 2270 Üretici Test Sertifikası
Dasqua 5221-1129-A, ölçüm hatası ve histerezis değerlerinin ilgili üretici kontrol sınırlarında değerlendirildiğini gösteren DIN 2270 üretici test sertifikasıyla sunulur.
Üretici test sertifikası ile akredite kalibrasyon sertifikası aynı belge değildir. İzlenebilir veya akredite kalibrasyon gerektiren uygulamalarda ayrıca uygun kalibrasyon hizmeti alınmalıdır.
Doğru Ölçüm İçin Öneriler
- Komparatör sağlam bir stand üzerine sabitlenmelidir.
- Stand ve parça ölçüm sırasında hareket etmemelidir.
- Yakut ölçüm ucu temiz tutulmalıdır.
- Ölçüm ucuna aşırı kuvvet uygulanmamalıdır.
- Temas açısı mümkün olduğunca sabit tutulmalıdır.
- Ölçüm öncesinde ibre referans noktasında sıfırlanmalıdır.
- Parça kontrollü ve yavaş biçimde hareket ettirilmelidir.
- Karşılaştırmalı ölçümlerde aynı temas noktası ve düzen kullanılmalıdır.
- Cihaz darbelerden ve düşmelerden korunmalıdır.
Yakut Ölçüm Ucunun Korunması
Yakut uç yüksek aşınma direnci sunsa da darbe ve yan yüklemelere karşı korunmalıdır. Ölçüm kolu yüzeye sert şekilde çarptırılmamalı veya yan yönde zorlanmamalıdır.
Kullanım Alanları
- CNC işleme merkezleri
- Torna ve freze tezgâhları
- Makine üretimi
- Makine bakım çalışmaları
- Kalıpçılık
- Otomotiv üretimi
- Kalite kontrol laboratuvarları
- Parça hizalama işlemleri
- Eksenel ve radyal salgı kontrolleri
- Yüzey düzgünlüğü kontrolleri
- Paralellik ve doğrusallık kontrolleri
Dasqua 5221-1129-A Kimler İçin Uygundur?
- CNC operatörleri
- Torna ve freze ustaları
- Kalite kontrol personeli
- Makine bakım teknisyenleri
- Kalıp ustaları
- Üretim mühendisleri
- Otomotiv servis ve üretim ekipleri
- Hassas mekanik ölçüm yapan teknik personel
Dasqua 5221-1129-A'nın Öne Çıkan Avantajları
- 0–0,8 mm ölçüm aralığı
- 0,01 mm çözünürlük
- Aşınmaya dayanıklı yakut ölçüm ucu
- Kollu ve kompakt ölçüm mekanizması
- 30 mm kadran çapı
- 0-40-0 çift yönlü skala
- Döndürülebilir sıfırlama çerçevesi
- Darbeye dayanıklı hassas dişli sistemi
- Mücevher yataklı iç mekanizma
- 4 mm ve 8 mm bağlantı seçenekleri
- Farklı komparatör standlarıyla kullanım
- DIN 2270 üretici test sertifikası

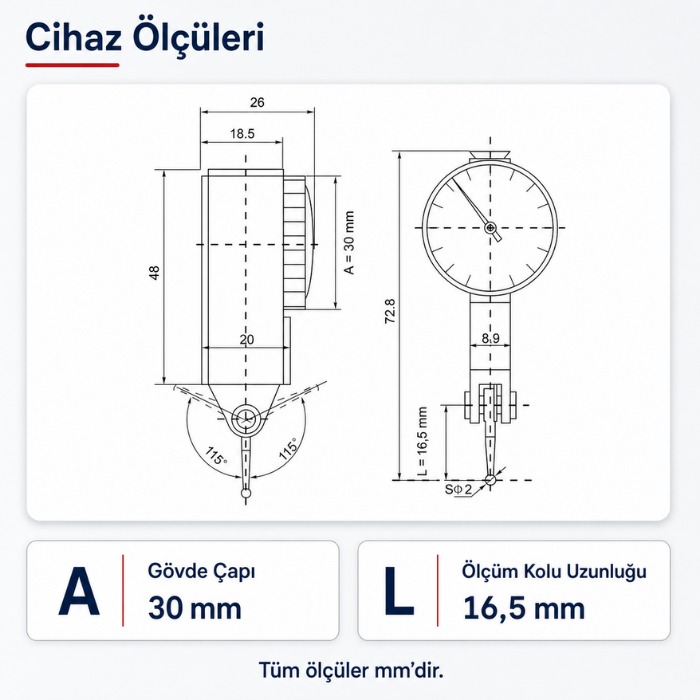

Teknik Özellikler
| Teknik Özellik | Değer |
|---|---|
| Marka / Model | Dasqua / 5221-1129-A |
| Ürün Tipi | Analog Kollu Salgı Komparatörü |
| Ölçüm Aralığı | 0–0,8 mm |
| Çözünürlük | 0,01 mm |
| Kadran Skalası | 0-40-0 |
| Kadran Çapı | 30 mm |
| Ölçüm Kolu Uzunluğu | 16,5 mm |
| Ölçüm Ucu | Yakut uç |
| Bağlantı Sapı Çapları | 4 mm ve 8 mm |
| Mekanizma | Darbeye dayanıklı hassas dişli sistemi |
| İç Mekanizma | Mücevher yataklı |
| Kadran Sıfırlama | Döndürülebilir kadran çerçevesi |
| Standart | DIN 2270 |

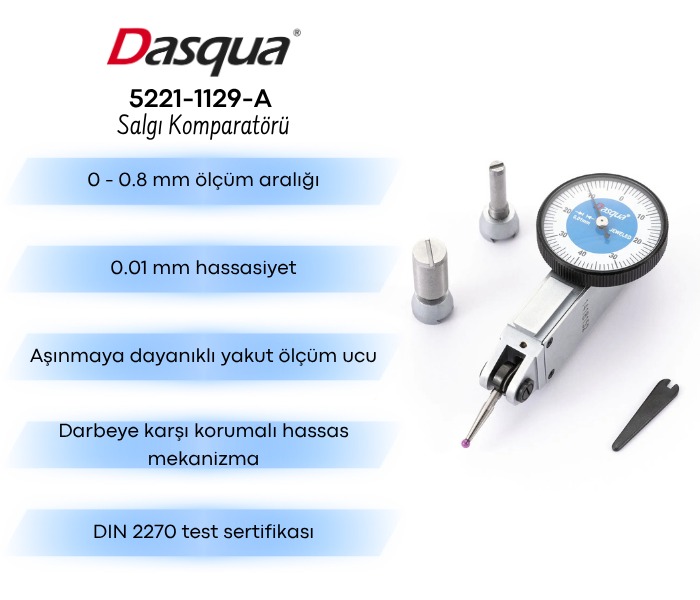

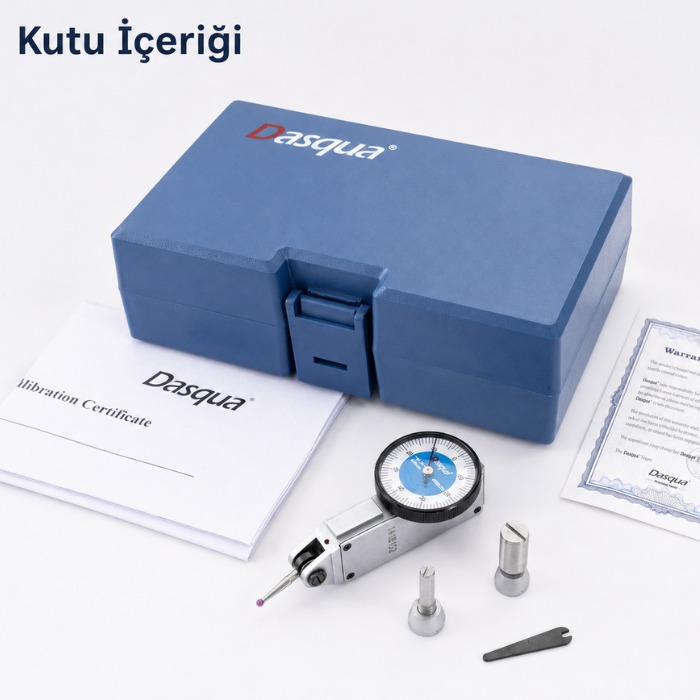

Teslimat İçeriği
| Adet | Teslimat İçeriği |
|---|---|
| 1 | Dasqua 5221-1129-A yakut uçlu salgı komparatörü |
| 1 | 4 mm bağlantı sapı |
| 1 | 8 mm bağlantı sapı |
| 1 | Ölçüm ucu anahtarı |
| 1 | Koruyucu taşıma kutusu |
| 1 | DIN 2270 üretici test sertifikası |
Not: Komparatör standı veya manyetik ayak standart kutu içeriğine dahil değildir. Ölçüm uygulamasına ve bağlantı çapına uygun stand ayrıca seçilmelidir.
Önemli ölçüm bilgisi: Salgı komparatörü parçanın mutlak boyutunu doğrudan ölçmez; seçilen referans noktasına göre meydana gelen küçük konum ve yüzey değişikliklerini gösterir. Doğru ve tekrarlanabilir sonuç için cihazın sağlam şekilde sabitlenmesi, ölçüm ucunun temas açısının korunması ve parçanın kontrollü biçimde hareket ettirilmesi gerekir.
