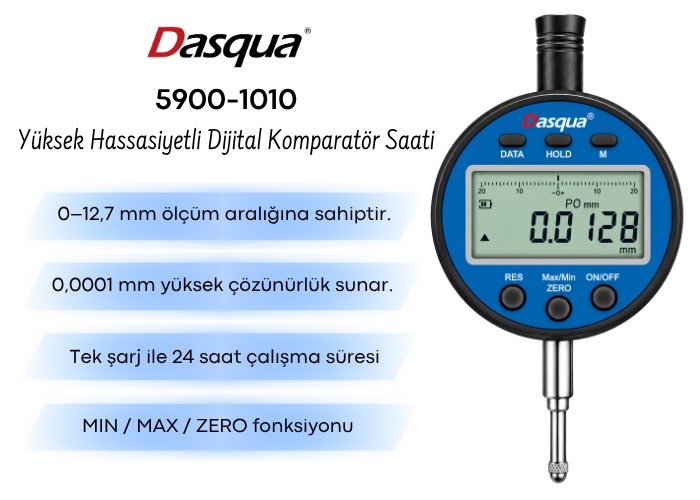

Dasqua 5900-1010 Dijital Komparatör Saati 0.0001 MM | Yüksek Hassasiyetli

Dasqua 5900-1010 Dijital Komparatör Saati 0,0002 mm

Dasqua 5900-1010, referans değere göre boyutsal farkların, yüzey sapmalarının, salgının, paralellik ve yükseklik farklarının kontrol edilmesi için kullanılan yüksek çözünürlüklü dijital komparatör saatidir. 0–12,7 mm ölçüm aralığı ve 0,0002 mm çözünürlüğü sayesinde hassas karşılaştırmalı ölçüm uygulamalarında kullanılabilir.

Grating Sensor teknolojisi, ZERO referans sıfırlama, MIN / MAX, PRESET, tolerans kontrolü, kablolu veri çıkışı ve şarj edilebilir güç sistemi sayesinde üretim, kalite kontrol, CNC, torna, freze ve ölçüm laboratuvarı uygulamalarına uygun bir yapı sunar.

Öne Çıkan Özellikler

• 0–12,7 mm ölçüm aralığı
• 0–0,5 inç ölçüm aralığı
• 0,0002 mm / 0,2 µm metrik çözünürlük
• 0,00001 inç çözünürlük
• 0,0014 mm maksimum hata
• ≤0,0006 mm tekrarlanabilirlik
• 0,001 mm histerezis
• Grating Sensor ölçüm teknolojisi
• ZERO referans sıfırlama
• MIN / MAX değer takibi
• PRESET ön değer tanımlama
• Alt / üst tolerans kontrolü
• DATA fonksiyonu
• Kablolu veri çıkışı
• Otomatik kapanma
• Şarj edilebilir güç sistemi
• Tam şarjla yaklaşık 24 saat çalışma

0–12,7 mm Ölçüm Aralığı

Dasqua 5900-1010, 0–12,7 mm çalışma aralığına sahiptir. Komparatör yapısı gereği mutlak parça boyutundan çok, belirlenen bir referans noktaya göre oluşan doğrusal farkların ve sapmaların değerlendirilmesinde kullanılır.

0,0002 mm Çözünürlük

Teknik özelliklerde belirtilen metrik çözünürlük 0,0002 mm, yani 0,2 µm'dir. İnç modunda çözünürlük 0,00001 inç olarak belirtilmiştir.

Çözünürlük, cihazın gösterebildiği en küçük ölçüm adımını ifade eder; maksimum hata ve tekrarlanabilirlik değerlerinden farklı bir teknik parametredir.

Grating Sensor Teknolojisi

Cihazda kullanılan Grating Sensor sistemi, ölçüm probunun doğrusal hareketini elektronik olarak algılar ve ölçüm sonucunun dijital ekranda görüntülenmesini sağlar.

ZERO Referans Sıfırlama

ZERO fonksiyonu ile herhangi bir ölçüm konumu referans noktası olarak sıfırlanabilir. Sonraki ölçümler bu referansa göre pozitif veya negatif boyutsal fark şeklinde değerlendirilebilir.

ZERO fonksiyonu bir kalibrasyon işlemi değildir; kullanıcı tarafından seçilen ölçüm noktasının referans olarak sıfırlanmasını sağlar.

MIN / MAX Fonksiyonu

MIN / MAX fonksiyonu, ölçüm süresince görülen en düşük ve en yüksek değerlerin takip edilmesine yardımcı olur. Bu özellik özellikle salgı, yüzey farklılığı ve değişken ölçülerin kontrolünde kullanılabilir.

PRESET Ön Değer Tanımlama

PRESET fonksiyonu sayesinde kullanıcı ölçüme başlamadan önce belirli bir referans değer tanımlayabilir. Ölçüm sonuçları bu ön değer üzerinden karşılaştırmalı olarak değerlendirilebilir.

Alt ve Üst Tolerans Kontrolü

Dasqua 5900-1010 üzerinde alt ve üst tolerans sınırları tanımlanabilir. Bu fonksiyon, seri üretimde ölçülen parçaların belirlenen kabul aralığı içerisinde olup olmadığının daha hızlı değerlendirilmesini kolaylaştırır.

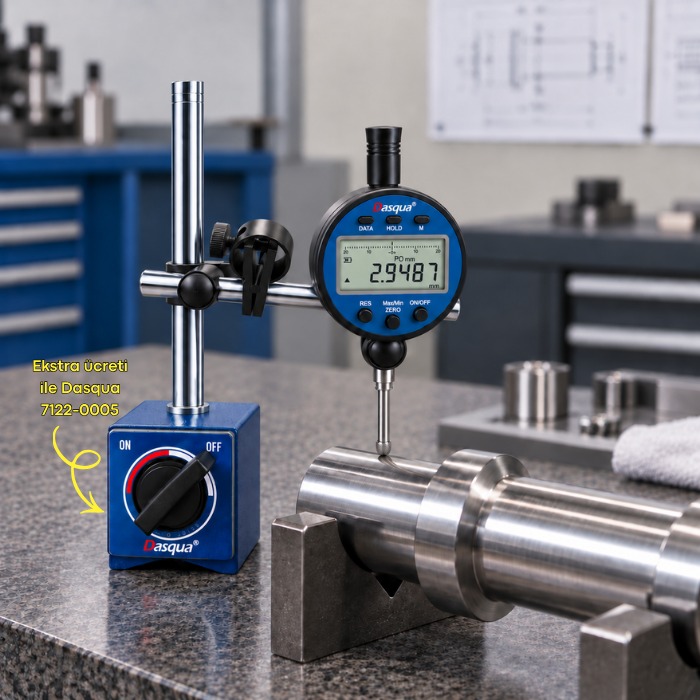

Salgı ve Yüzey Sapması Kontrolü

Komparatör uygun bir standa sabitlendiğinde mil, şaft ve benzeri döner parçalardaki salgının kontrol edilmesinde kullanılabilir. Probun parça yüzeyindeki doğrusal hareketi üzerinden yüzey farklılıkları ve sapmalar takip edilebilir.

Paralellik ve Yükseklik Farkı Kontrolü

Referans yüzey ve uygun ölçüm standı kullanılarak parçalar arasındaki yükseklik farkları, yüzey paralelliği ve karşılaştırmalı boyutsal sapmalar değerlendirilebilir.

Kablolu Veri Çıkışı

DATA fonksiyonu ve kablolu veri çıkışı sayesinde ölçüm sonuçlarının uygun bağlantı ekipmanları kullanılarak harici cihazlara veya veri toplama sistemlerine aktarılması desteklenir.

Bağlantı aksesuarının tipi ve harici sistem uyumluluğu kullanılacak veri aktarım ekipmanına göre kontrol edilmelidir.

Şarj Edilebilir Güç Sistemi

Dasqua 5900-1010 şarj edilebilir güç sistemine sahiptir. Tam şarjlı durumda belirtilen çalışma süresi yaklaşık 24 saattir.

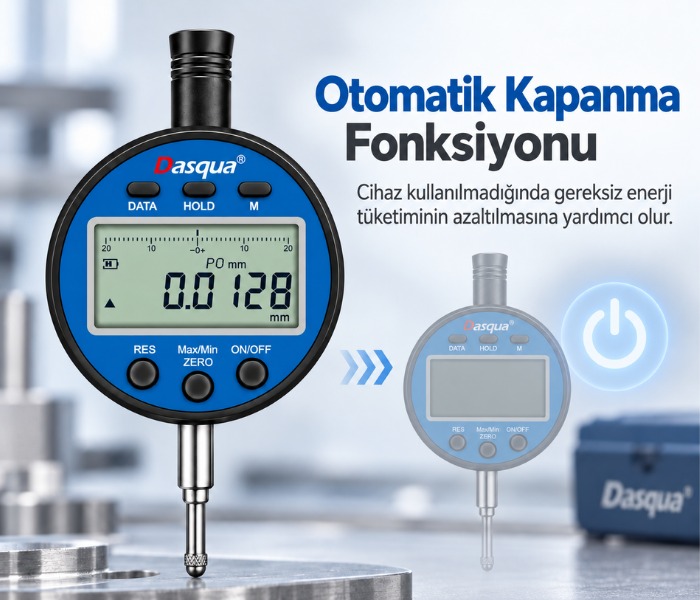

Otomatik kapanma fonksiyonu, cihaz kullanılmadığında gereksiz enerji tüketiminin azaltılmasına yardımcı olur.

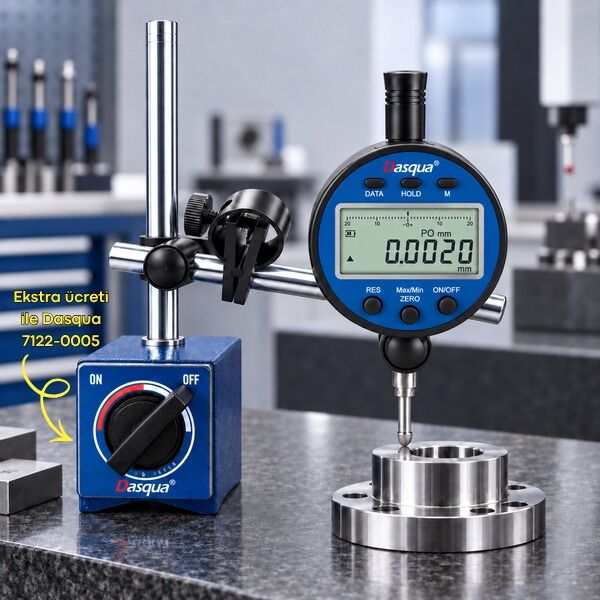

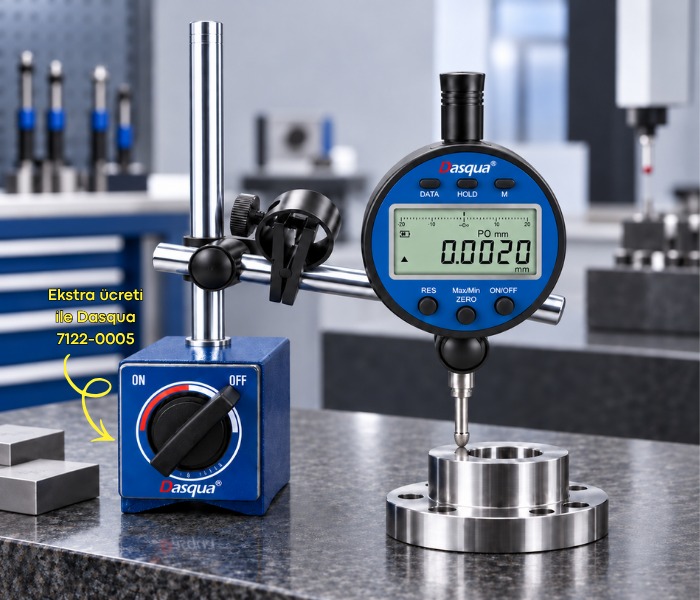

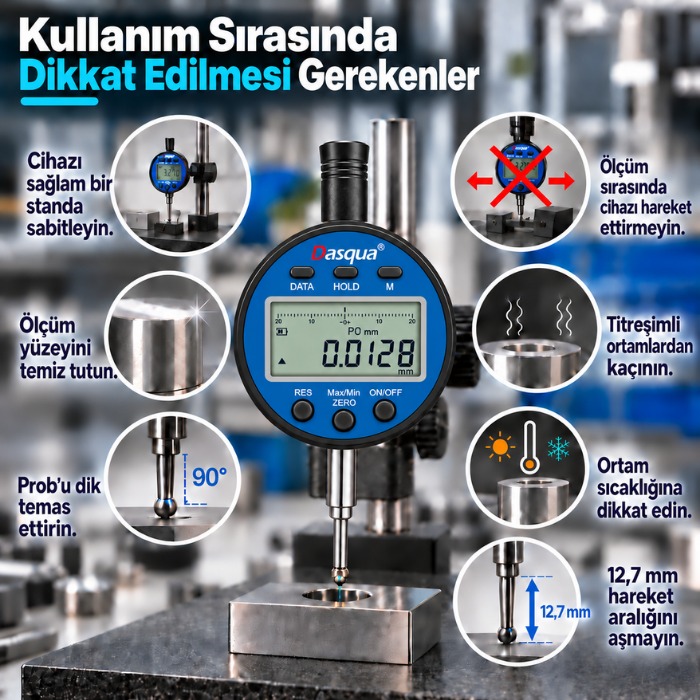

Komparatör Standı ile Kullanım

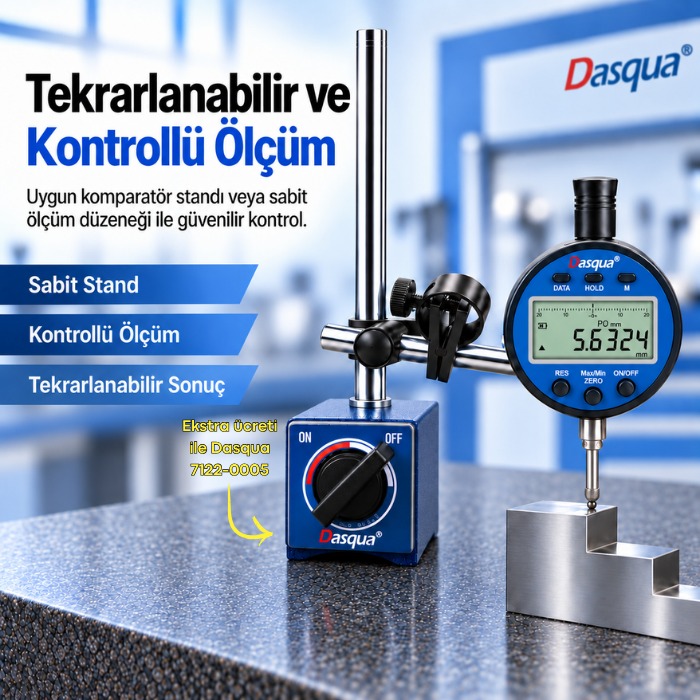

Hassas karşılaştırmalı ölçümlerde cihazın uygun bir komparatör standına veya sabit ölçüm düzeneğine bağlanması, probun ölçüm noktasına daha kararlı şekilde temas etmesini sağlar.

Bu kullanım şekli özellikle seri parça karşılaştırması, salgı kontrolü, yüzey sapması ve yükseklik farkı ölçümlerinde tekrarlanabilir ölçüm koşullarının oluşturulmasına yardımcı olur.

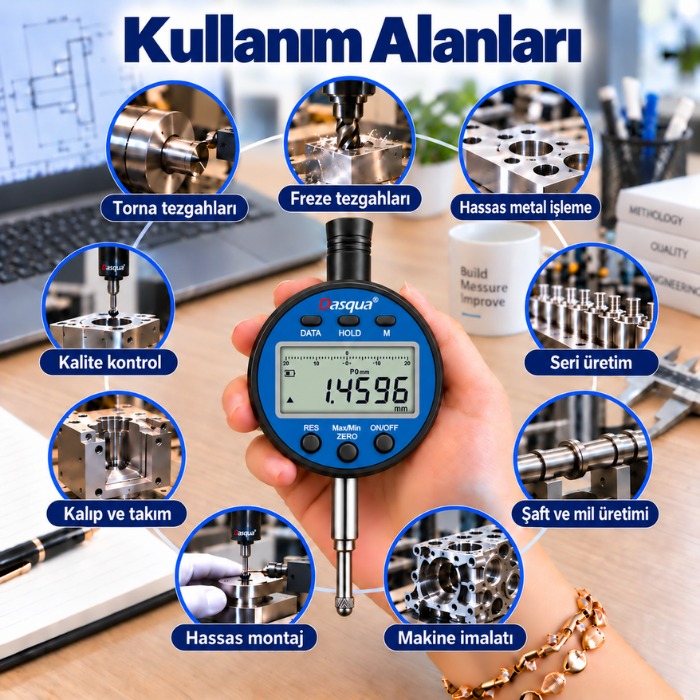

Kullanım Alanları

• CNC tezgahlarında parça kontrolü
• Torna ve freze uygulamaları
• Salgı kontrolü
• Yüzey sapması kontrolü
• Paralellik kontrolü
• Yükseklik farkı karşılaştırması
• Seri üretim tolerans kontrolü
• Fikstür ayarı
• Tezgah hizalama uygulamaları
• Kalite kontrol bölümleri
• Ölçüm laboratuvarları

Teknik Özellikler

Sık Sorulan Sorular

Dasqua 5900-1010'un çözünürlüğü nedir?

Gönderilen teknik özellik tablosuna göre metrik çözünürlük 0,0002 mm, yani 0,2 µm'dir.

ZERO fonksiyonu kalibrasyon yapar mı?

Hayır. ZERO fonksiyonu mevcut prob konumunu referans olarak sıfırlar. Kalibrasyon işlemi değildir.

Salgı ölçümünde kullanılabilir mi?

Evet. Uygun bir komparatör standı veya sabit ölçüm düzeneği ile mil ve benzeri parçalarda salgı kontrolü için kullanılabilir.

Ölçüm verileri dışarı aktarılabilir mi?

Evet. Cihazda kablolu DATA çıkışı bulunur ve uygun bağlantı ekipmanlarıyla harici veri toplama sistemlerine aktarım desteklenir.

PRESET ne işe yarar?

PRESET fonksiyonu, ölçüm öncesinde belirli bir referans değerin tanımlanmasını ve sonraki ölçümlerin bu değere göre karşılaştırılmasını sağlar.
