Dasqua 6731-0005, işlenmiş yüzeylerin pürüzlülük karakteristiğini değerlendirmek amacıyla geliştirilmiş profesyonel dijital yüzey pürüzlülük ölçüm cihazıdır. Ra, Rz, Rq, Rt ve çok sayıda ek pürüzlülük parametresini destekleyen cihaz; üretim, kalite kontrol, CNC işleme, otomotiv, kalıpçılık ve hassas mekanik uygulamalarında kullanılabilir.
±160 µm Z ölçüm kapasitesi, 20 mm X hareket aralığı, indüktif prob, elmas stylus uç, renkli dokunmatik ekran, ayrılabilir prob yapısı, ayarlanabilir prob standı ve 100 ölçümlük dahili hafızası sayesinde hem atölye hem de saha çalışmalarında kapsamlı bir yüzey analizi çözümü sunar.

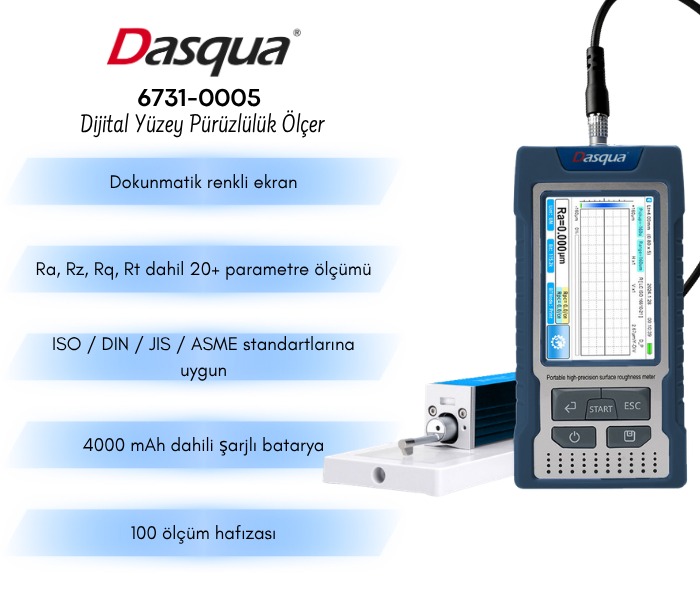

Dasqua 6731-0005 Yüzey Pürüzlülük Ölçer Özellikleri
- Ra, Rz, Rq, Rt ve çok sayıda ek yüzey pürüzlülük parametresini ölçebilir.
- Z ekseninde ±160 µm seviyesine kadar ölçüm kapasitesine sahiptir.
- X ekseni ölçüm / hareket aralığı 20 mm'dir.
- Seçilen Z ölçüm aralığına göre 0,01 µm seviyesine ulaşan çözünürlük sunar.
- İndüktif prob teknolojisi kullanır.
- Elmas stylus ölçüm ucuna sahiptir.
- 5 µm veya 2 µm stylus uç yarıçapı seçeneklerini destekler.
- 90° veya 60° stylus uç açısı seçenekleri bulunur.
- 0,25 mm, 0,8 mm ve 2,5 mm örnekleme uzunluklarını destekler.
- Örnekleme uzunluğuna göre farklı tarama hızları kullanır.
- ISO, DIN, JIS ve ASME standardı seçeneklerini destekler.
- Renkli dokunmatik ekran üzerinden kontrol edilir.
- Kablolu ve ayrılabilir prob tasarımına sahiptir.
- Prob standı standart kutu içeriğine dahildir.
- 100 ölçüm sonucunu dahili hafızasında saklayabilir.
- Opsiyonel Bluetooth yazıcı desteği sunar.
- 4000 mAh dahili şarj edilebilir bataryaya sahiptir.
- Otomatik kapanma fonksiyonunu destekler.
- Yaklaşık 390 gram ağırlığındadır.
Yüzey Pürüzlülüğü Nedir?
Yüzey pürüzlülüğü, işlenmiş bir yüzey üzerinde bulunan mikroskobik tepe ve çukurların geometrik karakterini ifade eder. Talaşlı imalat, taşlama, frezeleme, tornalama veya benzeri üretim işlemlerinden sonra yüzey tamamen düzgün görünse bile mikrometre seviyesinde düzensizlikler bulunabilir.
Bu düzensizliklerin ölçülmesi; parçaların sürtünme, aşınma, sızdırmazlık, yağlama, kaplama tutunması ve montaj davranışlarının değerlendirilmesine yardımcı olur.
Ra, Rz, Rq ve Rt Ölçümü
Dasqua 6731-0005, yüzey kalitesinin farklı yönlerini değerlendirmek için çok sayıda pürüzlülük parametresini hesaplayabilir.
| Parametre | Genel Açıklama |
|---|---|
| Ra | Profil sapmalarının aritmetik ortalama pürüzlülük değeri |
| Rz | Profildeki tepe ve çukur karakterini değerlendiren pürüzlülük parametresi |
| Rq | Profil sapmalarının karelerinin ortalamasına dayalı RMS pürüzlülük değeri |
| Rt | Değerlendirilen profil içerisindeki toplam tepe-çukur yüksekliği |
Desteklenen Pürüzlülük Parametreleri
Cihazın desteklediği ölçüm parametreleri:
- Ra
- Rz
- Rq
- Rt
- Rp
- Rv
- R3z
- R3y
- Rz (JIS)
- Rs
- Rsk
- Rku
- Rmr
- Ry (JIS)
- Rmax
- RPc
- Rk
- Rpk
- Rvk
- Mr1
- Mr2
±160 µm Z Ölçüm Kapasitesi
Dasqua 6731-0005'in Z eksenindeki ölçüm kapasitesi ±160 µm'dir. Geniş dikey ölçüm aralığı, farklı pürüzlülük seviyelerine sahip yüzeylerin tek cihazla incelenmesini kolaylaştırır.
Cihazın çözünürlüğü seçilen Z ölçüm aralığına bağlı olarak değişir.
Z Aralığına Göre Çözünürlük
| Z Ölçüm Aralığı | Çözünürlük |
|---|---|
| ±20 µm | 0,01 µm |
| ±40 µm | 0,02 µm |
| ±80 µm | 0,04 µm |
| ±160 µm | 0,08 µm |
Bu nedenle 0,01 µm değeri cihazın tüm ölçüm aralığındaki sabit çözünürlüğü değil, ±20 µm Z aralığında sağlanan çözünürlüktür.
20 mm X Ekseni Hareket Aralığı
Prob hareket ünitesinin X ekseni çalışma aralığı 20 mm'dir. Ölçüm sırasında stylus yüzey üzerinde belirlenen değerlendirme uzunluğuna göre hareket ederek yüzey profilini tarar.
İndüktif Prob Teknolojisi
Dasqua 6731-0005 indüktif tip ölçüm probuna sahiptir. Stylus ucunun yüzey üzerindeki dikey hareketleri prob mekanizması tarafından algılanarak elektriksel ölçüm sinyaline dönüştürülür.
Cihaz bu profil verilerini işleyerek seçilen Ra, Rz, Rq, Rt veya diğer pürüzlülük parametrelerini hesaplar.
Elmas Stylus Ölçüm Ucu
Ölçüm probunda elmas stylus uç kullanılır. Elmas malzemenin yüksek sertliği ve aşınma direnci, çok küçük temas geometrisinin tekrarlanan ölçümlerde korunmasına yardımcı olur.
Stylus hassas bir ölçüm elemanıdır ve darbe, yanal yük veya yüzeye sert biçimde çarptırılmaya karşı korunmalıdır.
Stylus Uç Yarıçapı
Teknik özelliklerde 5 µm ve 2 µm stylus uç yarıçapı seçenekleri belirtilmiştir. Kullanılan stylus geometrisi ölçüm uygulamasına ve ilgili yüzey standardına göre değerlendirilmelidir.
Stylus Uç Açısı
Stylus uç açısı seçenekleri 90° ve 60° olarak belirtilmiştir. Uç geometrisi, yüzey profilinin fiziksel olarak takip edilmesini etkileyen önemli parametrelerden biridir.
Ölçüm Kuvveti
Teknik özelliklerde stylus seçeneğine bağlı olarak 4 mN (0,4 gf) veya 0,75 mN ölçüm kuvveti belirtilmiştir.
Düşük temas kuvveti, stylus ucunun yüzey profilini takip ederken numune üzerindeki mekanik etkisinin azaltılmasına yardımcı olur.
Ayrılabilir Kablolu Prob
Probun cihaz gövdesinden ayrı ve kablo üzerinden kullanılabilmesi, ana cihazın doğrudan yerleştirilemeyeceği parçaların kontrolünü kolaylaştırır.
- Dar bölgeler
- Girintili yüzeyler
- Büyük iş parçaları
- Makine üzerindeki sabit parçalar
- Farklı yönlerde konumlandırılmış yüzeyler
Prob Standı ile Stabil Ölçüm

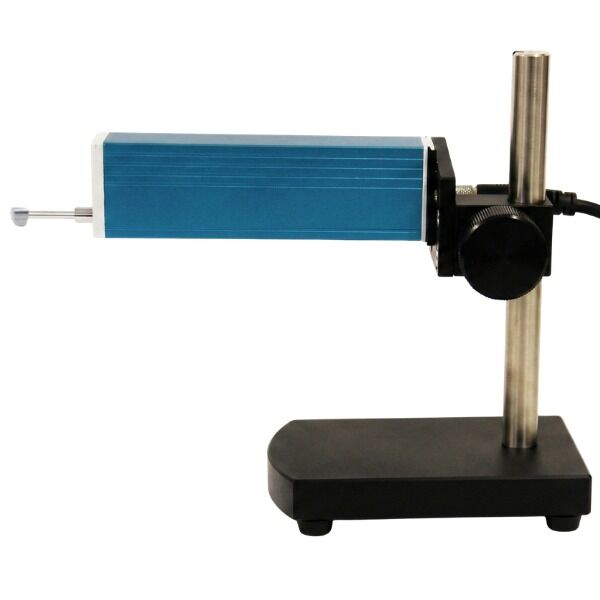

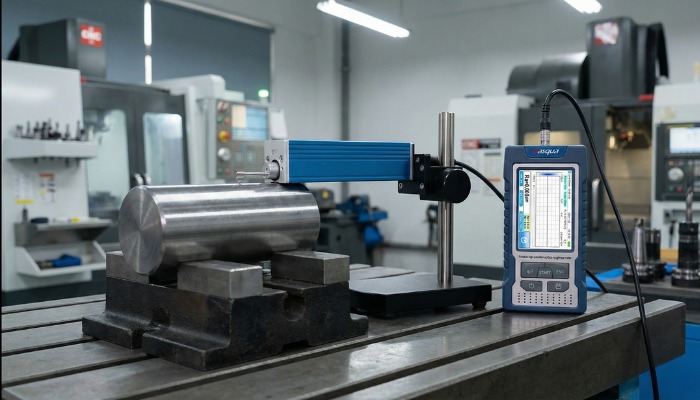

Ürünle birlikte verilen ayarlanabilir prob standı, ölçüm başlığının numune üzerinde daha kontrollü biçimde konumlandırılmasına yardımcı olur.
Özellikle düşük pürüzlülük değerlerinde cihazın ve probun titreşimsiz tutulması tekrarlanabilir ölçüm açısından önemlidir.
Prob Hareket Ünitesi
Prob hareket ünitesi, stylus ucunu yüzey üzerinde belirlenen hız ve mesafede hareket ettirerek profil taramasının kontrollü biçimde yapılmasını sağlar.
Tarama hızı kullanılan örnekleme uzunluğuna göre otomatik veya uygun şekilde belirlenmelidir.
0,25 mm Örnekleme Uzunluğu
0,25 mm örnekleme uzunluğu seçildiğinde belirtilen tarama hızı yaklaşık 0,135 mm/s'dir. Bu seçenek daha ince yüzey karakterlerinin değerlendirilmesinde kullanılabilir.
0,8 mm Örnekleme Uzunluğu
0,8 mm örnekleme uzunluğu seçildiğinde belirtilen tarama hızı yaklaşık 0,5 mm/s'dir. Genel mekanik yüzeylerin değerlendirilmesinde kullanılan örnekleme seçeneklerinden biridir.
2,5 mm Örnekleme Uzunluğu
2,5 mm örnekleme uzunluğunda belirtilen tarama hızı yaklaşık 1 mm/s'dir. Daha kaba yüzey profillerinin değerlendirilmesinde kullanılabilir.
Örnekleme Uzunluğu Neden Önemlidir?
Örnekleme uzunluğu, pürüzlülük değerlendirmesinde yüzey profilinin analiz edilen bölümünü belirleyen temel ölçüm parametrelerinden biridir.
Parçanın yüzey yapısına ve uygulanacak standarda uygun örnekleme uzunluğu seçilmelidir. Farklı örnekleme uzunluklarıyla elde edilen sonuçlar doğrudan karşılaştırılmadan önce ölçüm koşulları dikkate alınmalıdır.
Değerlendirme Uzunluğu
Teknik özelliklerde değerlendirme uzunluğu (l - 5) × L şeklinde belirtilmiştir. Buradaki L, seçilen örnekleme uzunluğunu ifade eder.
Ölçüm programı ve kullanılacak değerlendirme uzunluğu ilgili yüzey standardına ve uygulamaya göre seçilmelidir.
ISO, DIN, JIS ve ASME Standartları
Dasqua 6731-0005, farklı endüstrilerde kullanılan ISO, DIN, JIS ve ASME değerlendirme sistemlerini destekler.
Bu özellik, ölçüm sonuçlarının müşteri teknik şartnamesine veya üretim standardına göre uygun parametre sistemiyle değerlendirilmesini kolaylaştırır.
Cihazın ilgili standart seçeneklerini desteklemesi, tek başına gerçekleştirilen her ölçümün resmi ürün uygunluğu veya akredite test sonucu olduğu anlamına gelmez.

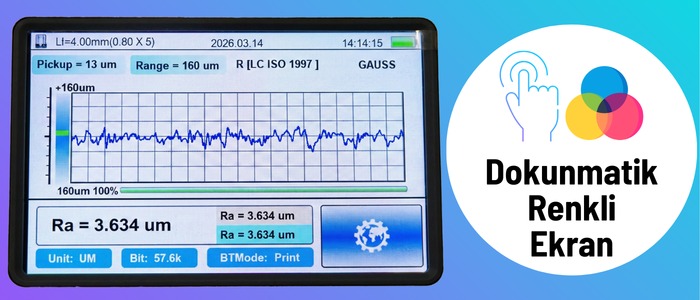

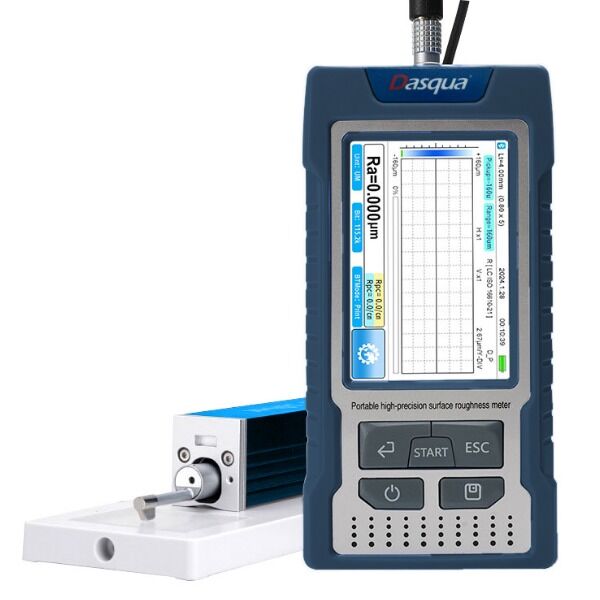

Renkli Dokunmatik Ekran
Cihazın renkli dokunmatik ekranı ölçüm parametreleri, ayarlar ve kayıtlı sonuçlar arasında hızlı geçiş yapılmasını sağlar.
Dokunmatik arayüz, çok sayıda pürüzlülük parametresine sahip cihazın saha ve kalite kontrol uygulamalarında daha pratik kullanılmasına yardımcı olur.
100 Ölçümlük Dahili Hafıza
Dasqua 6731-0005, 100 adet ölçüm sonucunu cihaz hafızasında saklayabilir. Bu özellik farklı parçalarda veya farklı ölçüm noktalarında elde edilen sonuçların daha sonra tekrar görüntülenmesine yardımcı olur.
Opsiyonel Bluetooth Yazıcı Desteği
Uyumlu opsiyonel Bluetooth yazıcı kullanılarak ölçüm sonuçları kablosuz biçimde yazdırılabilir. Bu özellik üretim ve kalite kontrol alanlarında hızlı sonuç çıktısı alınmasını kolaylaştırır.
Bluetooth yazıcı standart kutu içeriğine dahil değildir ve ayrıca temin edilmelidir.
4000 mAh Şarj Edilebilir Batarya
Cihaz 4000 mAh kapasitesinde dahili şarj edilebilir bataryaya sahiptir. Böylece sürekli elektrik bağlantısına ihtiyaç duymadan üretim hattı, atölye ve saha uygulamalarında kullanılabilir.
Otomatik Kapanma
Otomatik kapanma fonksiyonu, cihaz kullanılmadığında enerji tüketiminin azaltılmasına ve batarya çalışma süresinin korunmasına yardımcı olur.
Yüzey Pürüzlülüğü Nasıl Ölçülür?
- Ölçülecek yüzeyi yağ, talaş, toz ve kirden temizleyin.
- Cihazı veya prob standını titreşimsiz ve sağlam bir konuma yerleştirin.
- Probun elmas stylus ucunu yüzeye uygun yönde konumlandırın.
- Uygulamaya uygun örnekleme uzunluğunu seçin.
- Kullanılacak Ra, Rz veya diğer ölçüm parametrelerini belirleyin.
- İlgili ISO, DIN, JIS veya ASME değerlendirme standardını seçin.
- Ölçüm işlemini başlatın.
- Prob yüzey profilini tararken parçaya veya standa dokunmayın.
- Ölçüm tamamlandığında sonuçları ekrandan değerlendirin.
- Gerekirse farklı noktalardan tekrarlı ölçümler gerçekleştirin.
Ölçüm Yönü Neden Önemlidir?
İşlenmiş yüzeylerde takım izleri belirli bir doğrultuda ilerleyebilir. Stylus ucunun bu izlere göre hareket yönü ölçüm sonucunu etkileyebilir.
Genel olarak profil ölçüm yönü, yüzeydeki baskın işleme izlerinin uygun şekilde kesilmesini sağlayacak biçimde belirlenmelidir. Kesin ölçüm yöntemi ilgili teknik standart veya parça şartnamesine göre seçilmelidir.
Kalibrasyon Bloğu ile Kontrol
Ürünle birlikte verilen kalibrasyon bloğu, cihazın ölçüm performansının periyodik olarak kontrol edilmesine yardımcı olur.
Ölçüm öncesinde probun doğru konumlandırılması ve kalibrasyon bloğunun temiz olması önemlidir.
Kalibrasyon bloğuyla yapılan kullanıcı kontrolü ile akredite laboratuvar kalibrasyonu aynı işlem değildir. İzlenebilir kalibrasyon gerektiren kalite sistemlerinde cihaz ayrıca uygun laboratuvarda kalibre edilmelidir.

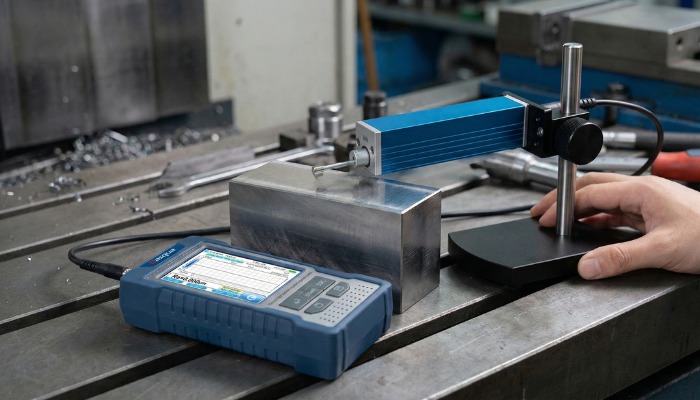

CNC İşlenmiş Parçalarda Kullanım
Dasqua 6731-0005, CNC torna ve freze işlemlerinden sonra parça yüzey kalitesinin kontrol edilmesinde kullanılabilir.
Takım aşınması, ilerleme koşulları veya işleme parametrelerindeki değişiklikler yüzey pürüzlülüğünü etkileyebileceğinden ölçüm sonuçları üretim prosesinin izlenmesine yardımcı olabilir.
Torna Yüzeylerinin Kontrolü
Tornalanmış miller, burçlar ve silindirik parçaların yüzey karakteristiği Ra, Rz ve diğer uygun parametrelerle değerlendirilebilir.
Freze Yüzeylerinin Kontrolü
Frezeleme sonrasında oluşan takım izleri ve yüzey kalitesi pürüzlülük ölçümüyle karşılaştırılabilir. Farklı takım, devir veya ilerleme ayarlarının yüzey üzerindeki etkisi ölçüm sonuçlarıyla değerlendirilebilir.
Taşlanmış Yüzeylerin Kontrolü
Taşlama gibi düşük pürüzlülük hedeflenen işlemlerde yüksek çözünürlüklü Z ölçüm seçenekleri, küçük profil değişimlerinin değerlendirilmesine yardımcı olur.

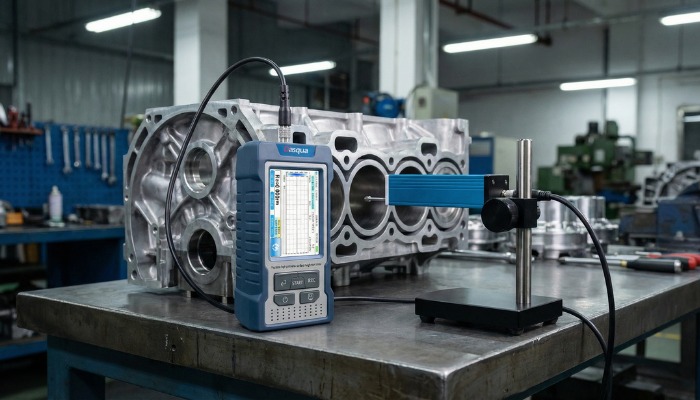

Otomotiv Parçalarında Kullanım
Mil, yatak yüzeyi, işlenmiş motor bileşeni, fren ve transmisyon parçaları gibi farklı mekanik ürünlerde yüzey pürüzlülüğünün teknik şartlara uygunluğu kontrol edilebilir.
Kalıpçılık Uygulamaları
Kalıp yüzeylerinin işleme ve parlatma sonrası durumları karşılaştırılarak üretim prosesinin yüzey kalitesi üzerindeki etkisi değerlendirilebilir.
Kalite Kontrol Uygulamaları
Üretimde farklı vardiya, takım veya makineden çıkan parçaların yüzey değerleri ölçülerek proses kararlılığının takip edilmesine yardımcı olunabilir.
100 ölçümlük hafıza, saha içerisinde alınan sonuçların cihaz üzerinde geçici olarak saklanmasını kolaylaştırır.
Doğru Ölçüm İçin Öneriler
- Yüzey temiz ve kuru olmalıdır.
- Prob ucu üzerinde yağ veya kir bulunmamalıdır.
- Stylus yüzeye sert şekilde çarptırılmamalıdır.
- Prob standı sağlam bir zemine yerleştirilmelidir.
- Ölçüm sırasında titreşimden kaçınılmalıdır.
- Parça ölçüm sırasında hareket etmemelidir.
- Uygun örnekleme uzunluğu seçilmelidir.
- Doğru pürüzlülük parametresi kullanılmalıdır.
- İlgili değerlendirme standardı doğru seçilmelidir.
- Karşılaştırmalı ölçümlerde aynı yön ve koşullar korunmalıdır.
- Gerektiğinde farklı noktalardan birden fazla ölçüm yapılmalıdır.
Elmas Stylus Ucun Korunması
Elmas uç aşınmaya dayanıklı olmasına rağmen çok hassas bir geometrik ölçüm elemanıdır. Stylus ucuna elle dokunulmamalı, yüzeye yandan kuvvet uygulanmamalı ve prob sert şekilde bırakılmamalıdır.
Cihaz kullanılmadığında prob koruyucu şekilde saklanmalıdır.
Kullanım Alanları
- CNC torna ve freze parçaları
- Hassas mekanik üretim
- Otomotiv parçaları
- Kalıp ve takım üretimi
- Makine üretimi
- Taşlanmış yüzeyler
- Metal işleme tesisleri
- Üretim kalite kontrolü
- Giriş kalite kontrolü
- AR-GE çalışmaları
- Teknik laboratuvarlar
- Saha yüzey kontrolleri
Dasqua 6731-0005 Kimler İçin Uygundur?
- Kalite kontrol personeli
- CNC üretim firmaları
- Makine mühendisleri
- Üretim mühendisleri
- Otomotiv yan sanayi firmaları
- Kalıp üreticileri
- AR-GE laboratuvarları
- Teknik kontrol ekipleri
- Hassas mekanik üreticileri
Dasqua 6731-0005'in Öne Çıkan Avantajları
- ±160 µm Z ölçüm kapasitesi
- 20 mm X hareket aralığı
- 0,01 µm seviyesine ulaşan çözünürlük
- Ra, Rz, Rq, Rt ve çok sayıda ek parametre
- İndüktif prob
- Elmas stylus ölçüm ucu
- Ayrılabilir kablolu prob
- Standart kutu içeriğinde prob standı
- Dokunmatik renkli ekran
- ISO, DIN, JIS ve ASME desteği
- 0,25 / 0,8 / 2,5 mm örnekleme uzunlukları
- 100 ölçümlük dahili hafıza
- Opsiyonel Bluetooth yazıcı desteği
- 4000 mAh şarj edilebilir batarya
- Kompakt 390 g gövde
Ölçüm Teknik Özellikleri
| Teknik Özellik | Değer |
|---|---|
| Ölçüm Parametreleri | Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, Rmr, Ry (JIS), Rmax, RPc, Rk, Rpk, Rvk, Mr1, Mr2 |
| X Ölçüm / Hareket Aralığı | 20 mm |
| Z Ölçüm Aralığı | ±160 µm |
| Doğruluk | < ±10% |
| Prob Tipi | İndüktif |
| Stylus Uç Malzemesi | Elmas |
| Stylus Uç Yarıçapı | 5 µm / 2 µm |
| Stylus Uç Açısı | 90° / 60° |
| Ölçüm Kuvveti | 4 mN (0,4 gf) / 0,75 mN |
Çözünürlük Teknik Özellikleri
| Ölçüm Aralığı | Çözünürlük |
|---|---|
| ±20 µm | 0,01 µm |
| ±40 µm | 0,02 µm |
| ±80 µm | 0,04 µm |
| ±160 µm | 0,08 µm |
Tarama Teknik Özellikleri
| Örnekleme Uzunluğu | Tarama Hızı |
|---|---|
| 0,25 mm | 0,135 mm/s |
| 0,8 mm | 0,5 mm/s |
| 2,5 mm | 1 mm/s |
Genel Teknik Özellikler
| Teknik Özellik | Değer |
|---|---|
| Marka / Model | Dasqua / 6731-0005 |
| Ürün Tipi | Dijital Yüzey Pürüzlülük Ölçüm Cihazı |
| Ekran | Renkli dokunmatik ekran |
| Prob Yapısı | Kablolu ve ayrılabilir |
| Prob Standı | Dahil |
| Dahili Hafıza | 100 ölçüm |
| Yazıcı Desteği | Opsiyonel Bluetooth yazıcı |
| Örnekleme Uzunlukları | 0,25 mm / 0,8 mm / 2,5 mm |
| Değerlendirme Uzunluğu | (l - 5) × L; L = örnekleme uzunluğu |
| Standartlar | ISO / DIN / JIS / ASME |
| Otomatik Kapanma | Var |
| Batarya | 4000 mAh dahili şarj edilebilir batarya |
| Boyutlar | 158 × 77 × 38 mm |
| Ağırlık | Yaklaşık 390 g |

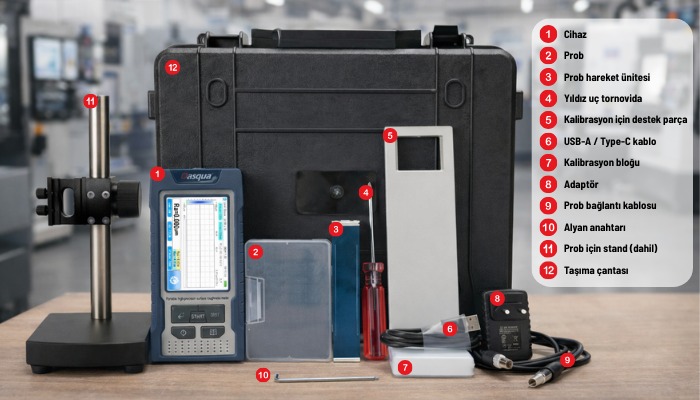

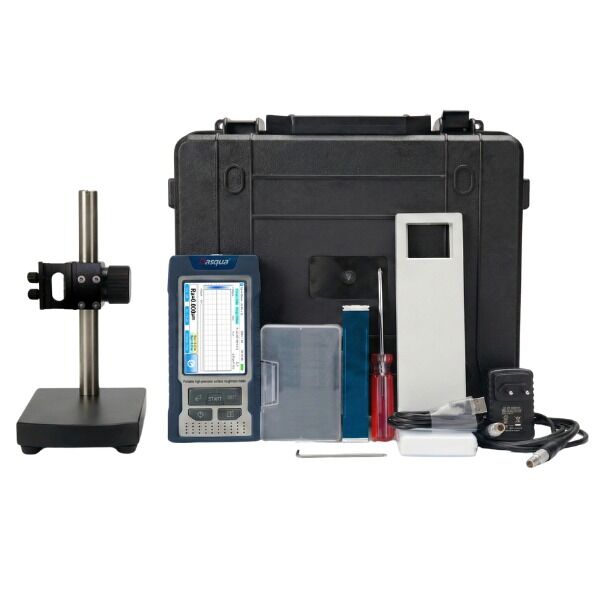

Teslimat İçeriği
| Adet | Teslimat İçeriği |
|---|---|
| 1 | Dasqua 6731-0005 dijital yüzey pürüzlülük ölçer |
| 1 | Ölçüm probu |
| 1 | Prob hareket ünitesi |
| 1 | Prob bağlantı kablosu |
| 1 | Ayarlanabilir prob standı |
| 1 | Kalibrasyon bloğu |
| 1 | Kalibrasyon destek parçası |
| 1 | USB-A / Type-C kablo |
| 1 | Adaptör |
| 1 | Yıldız uç tornavida |
| 1 | Alyan anahtarı |

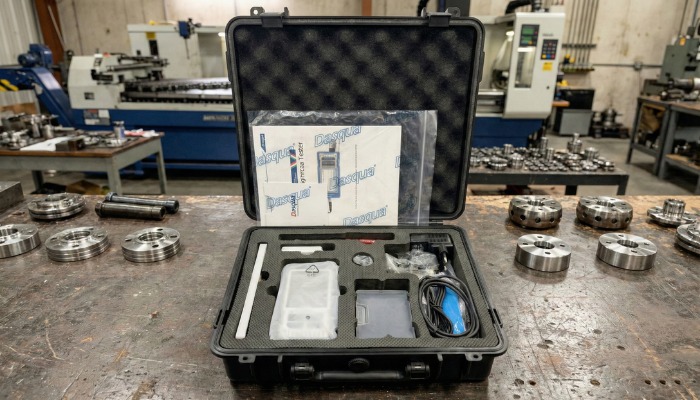

| 1 | Taşıma çantası |
Not: Bluetooth yazıcı opsiyoneldir ve standart kutu içeriğinde belirtilmemiştir.
Önemli ölçüm bilgisi: Yüzey pürüzlülüğü sonuçları yalnızca cihaz çözünürlüğüne bağlı değildir. Stylus geometrisi, ölçüm yönü, örnekleme uzunluğu, seçilen değerlendirme standardı, yüzey temizliği ve titreşim gibi faktörler sonucu etkileyebilir. Karşılaştırmalı kalite kontrollerinde tüm ölçüm koşulları mümkün olduğunca aynı tutulmalıdır.
