Fluke 283 FC Dijital Multimetre | CAT III 1500 V, True-RMS ve Fluke Connect
Fluke 283 FC Dijital Multimetre | CAT III 1500 V / CAT IV 1000 V True-RMS
Fluke 283 FC, yüksek gerilimli DC sistemlerde çalışan teknisyenler için geliştirilmiş profesyonel bir True-RMS dijital multimetredir. CAT III 1500 V ve CAT IV 1000 V güvenlik sınıfıyla özellikle şebeke ölçekli güneş enerjisi fotovoltaik sistemleri, rüzgâr enerjisi tesisleri, elektrikli demir yolları ve veri merkezleri gibi yüksek gerilimli uygulamalarda güvenli ve güvenilir ölçüm yapılmasına yardımcı olur.
Cihaz; gerilim, milivolt, direnç, süreklilik ve kapasitans ölçümlerini destekler. Dahili ölçüm kaydı, Fluke Connect bağlantısı, polarite göstergesi, kullanıcı tanımlı limit değerlendirmesi ve otomatik hazırlık kontrolü gibi özelliklerle bakım, devreye alma ve arıza tespit çalışmalarında kullanım kolaylığı sağlar.
Fluke 283 FC Özellikleri
- CAT III 1500 V ve CAT IV 1000 V güvenlik sınıfına sahiptir.
- True-RMS ölçüm teknolojisini kullanır.
- 1500 V seviyesine kadar yüksek gerilimli DC sistemlerde kullanım için tasarlanmıştır.
- Gerilim ve milivolt ölçümlerini destekler.
- Direnç ölçümü yapabilir.
- Süreklilik testini destekler.
- Kapasitans ölçümü yapabilir.
- Görsel ve sesli polarite göstergesine sahiptir.
- Polarite göstergesi açılıp kapatılabilir.
- Kullanıcı tanımlı limit göstergesi sunar.
- Başarılı / başarısız değerlendirmesiyle hızlı karar vermeyi destekler.
- Otomatik multimetre hazırlık kontrolüne sahiptir.
- Ölçümleri ve günlükleri dahili belleğe kaydedebilir.
- Fluke Connect üzerinden mobil cihazlarda veri görüntülemeyi destekler.
- Arkadan aydınlatmalı parlak LCD ekrana sahiptir.
- Işıklı tuş takımıyla düşük ışıklı ortamlarda kullanılabilir.
- Manyetik askı setiyle eller serbest çalışma imkânı sunar.
- Özel sert taşıma çantasıyla birlikte sunulur.
- TL175-HV yüksek gerilim test uçlarıyla birlikte sunulur.
- İsteğe bağlı a283 FC kablosuz akım pensiyle 60 A AC/DC akım ölçümü yapılabilir.
CAT III 1500 V / CAT IV 1000 V Güvenlik Sınıfı
Fluke 283 FC, CAT III 1500 V ve CAT IV 1000 V olarak belirtilen güvenlik kategorilerine sahiptir. Bu yapı, yüksek gerilimli güneş enerjisi dizileri ve endüstriyel enerji sistemlerinde çalışan teknisyenler için daha yüksek seviyede ölçüm güvenliği sağlamaya yardımcı olur.
Ölçüm sırasında cihazın, kullanılan test uçlarının ve aksesuarların güvenlik kategorileri birlikte değerlendirilmelidir. Sistemdeki en düşük kategori veya gerilim sınırı esas alınmalıdır.

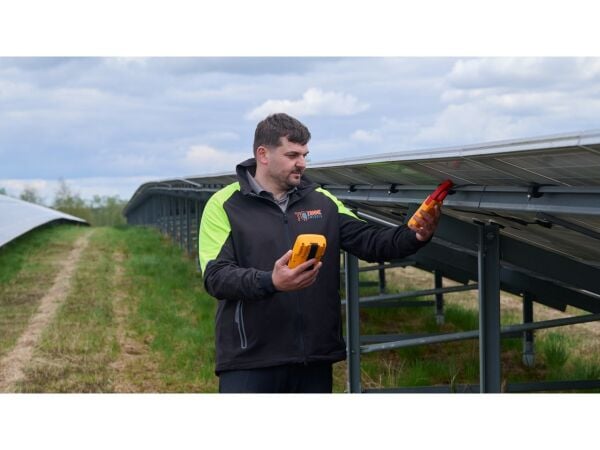

1500 V DC Güneş Enerjisi Sistemlerinde Ölçüm
Fluke 283 FC, 1500 V seviyesine kadar gerilim bulunan DC ortamlarda kullanım için geliştirilmiştir. Bu özellik, özellikle büyük ölçekli fotovoltaik dizilerde dize, inverter ve dağıtım bağlantılarının kontrol edilmesine yardımcı olur.
- Fotovoltaik dize gerilim ölçümleri
- Solar inverter giriş kontrolleri
- DC dağıtım sistemleri
- Yüksek gerilimli enerji depolama uygulamaları
- Rüzgâr enerjisi sistemleri
- Elektrikli demir yolu sistemleri
- Veri merkezi güç altyapıları
True-RMS Ölçüm Teknolojisi
True-RMS ölçüm teknolojisi, sinüs dalga biçiminden farklı veya bozulmuş AC sinyallerin etkin değerinin daha güvenilir şekilde ölçülmesine yardımcı olur. İnverter, değişken hızlı sürücü ve güç elektroniği sistemlerinde oluşabilen karmaşık dalga biçimlerinin değerlendirilmesinde avantaj sağlar.
Hassas Gerilim Ölçümü
Fluke 283 FC, aktif sorun giderme ve sistem doğrulama işlemlerinde hassas ve tekrarlanabilir gerilim ölçümleri sağlamak üzere tasarlanmıştır. Dize gerilimleri veya modüller arasındaki küçük farklılıkların karşılaştırılmasına yardımcı olabilir.
Gerilim ölçümleri yapılırken doğru giriş terminalleri kullanılmalı ve test uçlarının yalıtımı kontrol edilmelidir.
TL175-HV TwistGuard Test Uçları
Cihazla birlikte CAT III 1500 V ve CAT IV 1000 V güvenlik sınıfına sahip TL175-HV silikon TwistGuard test uçları sunulur. Ayarlanabilir prob ucu koruması, farklı ölçüm ortamlarında açık metal uç uzunluğunun kontrol edilmesine yardımcı olur.
Test uçları gerilim, milivolt, direnç, süreklilik ve kapasitans ölçümlerinde kullanılabilir. Ölçüm öncesinde kablo yalıtımı, prob uçları ve parmak koruyucuları kontrol edilmelidir.
İsteğe Bağlı a283 FC Kablosuz Akım Pensi
Fluke 283 FC, isteğe bağlı a283 FC kablosuz akım pensiyle birlikte kullanıldığında 60 A seviyesine kadar AC ve DC akım ölçümünü destekler. Akım pensi, devreyi kesmeden iletken üzerinden akım ölçümü yapılmasına yardımcı olur.
a283 FC akım pensi standart cihazın isteğe bağlı aksesuarıdır. Ürün paketine dahil olup olmadığı satın alma öncesinde kontrol edilmelidir.
Görsel ve Sesli Polarite Göstergesi
Fluke 283 FC, DC sistemlerde yanlış bağlantı veya ters polarite riskinin hızlı şekilde fark edilmesine yardımcı olan görsel ve sesli polarite göstergelerine sahiptir.
Polarite uyarısı kullanıcı ihtiyacına göre açılıp kapatılabilir. Bu özellik özellikle çok sayıda solar dize bağlantısının kontrol edildiği kurulum ve bakım çalışmalarında kullanım kolaylığı sağlar.
Kullanıcı Tanımlı Limit Göstergesi
Kullanıcı tanımlı limit fonksiyonu, ölçüm sonucunun önceden belirlenen sınırlar içerisinde veya dışında olup olmadığını hızlı şekilde değerlendirmeye yardımcı olur.
- Beklenen dize gerilimi kontrolü
- Modüller arası karşılaştırma
- Bakım öncesi ve sonrası ölçüm karşılaştırması
- Başarılı / başarısız değerlendirmesi
- Tekrarlanan ölçümlerde hızlı kontrol
Otomatik Multimetre Hazırlık Kontrolü
Otomatik hazırlık kontrolü, cihazın yapılacak ölçüme uygun şekilde ayarlanıp ayarlanmadığını kontrol etmeye yardımcı olur. Bu özellik, yanlış prob bağlantısı veya uygun olmayan fonksiyon seçimi gibi kullanıcı hatalarının azaltılmasını destekler.
Otomatik kontrol fonksiyonu, güvenli çalışma prosedürlerinin ve kullanıcı kontrollerinin yerine geçmez. Ölçüm öncesinde giriş terminalleri, fonksiyon seçimi ve test uçları ayrıca kontrol edilmelidir.
Dahili Ölçüm Kaydı
Fluke 283 FC, ölçüm sonuçlarını ve günlükleri dahili belleğine kaydedebilir. Bu özellik uzun süreli izleme, saha ölçümlerinin belgelenmesi ve farklı zamanlarda alınan sonuçların karşılaştırılması için kullanılabilir.
- Ölçüm sonuçlarının saklanması
- Saha testlerinin belgelenmesi
- Bakım öncesi ve sonrası karşılaştırma
- Tekrarlanan ölçümlerin izlenmesi
- Arıza analizi için veri toplama
Fluke Connect Desteği
Fluke Connect bağlantısı sayesinde kaydedilen ölçümler ve günlükler uyumlu mobil cihaz üzerinden görüntülenebilir. Bu yapı, teknisyenin ölçüm sonuçlarını sahada incelemesini ve kayıtları daha düzenli şekilde takip etmesini sağlar.
Fluke Connect özellikleri kullanılan mobil cihaz, uygulama sürümü ve bağlantı koşullarına bağlı olarak değişebilir.
Arkadan Aydınlatmalı LCD Ekran
Parlak ve arkadan aydınlatmalı LCD ekran, açık hava çalışmalarında ve düşük ışıklı pano ortamlarında ölçüm değerlerinin kolay okunmasına yardımcı olur.
Işıklı Tuş Takımı
Işıklı tuş takımı, karanlık elektrik odaları, inverter kabinleri ve saha çalışmalarında cihaz fonksiyonlarına daha kolay erişim sağlar.
Manyetik Askı Seti
Birlikte sunulan manyetik askı seti, multimetrenin metal pano veya uygun yüzeye sabitlenmesini sağlar. Böylece kullanıcı test problarını iki eliyle daha kontrollü şekilde kullanabilir.
Sert Taşıma Çantası
Özel sert taşıma çantası, cihazın ve aksesuarların saha çalışmaları sırasında düzenli şekilde taşınmasına ve darbelere karşı korunmasına yardımcı olur.
Güneş Enerjisi Uygulamaları
- Şebeke ölçekli fotovoltaik santraller
- Solar dize gerilim kontrolü
- İnverter giriş ölçümleri
- PV devreye alma işlemleri
- Solar saha bakım uygulamaları
- Dize polarite kontrolü
- Arızalı dize ve bağlantı tespiti
Diğer Kullanım Alanları
- Rüzgâr enerjisi tesisleri
- Elektrikli demir yolları
- Veri merkezleri
- Yüksek gerilimli DC dağıtım sistemleri
- Enerji depolama sistemleri
- Endüstriyel bakım uygulamaları
- Elektrik tesisatı devreye alma çalışmaları
- Elektriksel arıza tespiti
Fluke 283 FC Kimler İçin Uygundur?
- Güneş enerjisi teknisyenleri
- Fotovoltaik sistem kurulum ekipleri
- Elektrik bakım teknisyenleri
- Enerji santrali bakım ekipleri
- Endüstriyel elektrikçiler
- Devreye alma mühendisleri
- Veri merkezi bakım personeli
- Yüksek gerilimli DC sistemlerde çalışan profesyoneller
Güvenli Kullanım İçin Öneriler
- Ölçüm öncesinde cihaz, test uçları ve aksesuarların güvenlik kategorileri kontrol edilmelidir.
- Çalışılan sistem için uygun kişisel koruyucu ekipman kullanılmalıdır.
- Hasarlı veya izolasyonu bozulmuş test uçları kullanılmamalıdır.
- Prob bağlantıları yapılmadan önce doğru ölçüm fonksiyonu seçilmelidir.
- Gerilim ölçümünde test uçları uygun terminallere bağlanmalıdır.
- Canlı devrede ölçüm yapılırken prob koruyucularının arkasında tutulmalıdır.
- PV sistemlerde ters polarite ve yüksek DC ark riski dikkate alınmalıdır.
- Devre enerjisiz kabul edilmeden önce uygun yöntemle gerilim kontrolü yapılmalıdır.
- Ölçüm sınırları ve güvenlik kategorileri aşılmamalıdır.
- Üretici kullanım kılavuzu ve saha güvenlik prosedürleri uygulanmalıdır.
Fluke 283 FC’nin Öne Çıkan Avantajları
- CAT III 1500 V / CAT IV 1000 V güvenlik sınıfı
- Yüksek gerilimli DC sistemlerde kullanım
- True-RMS ölçüm teknolojisi
- Hassas ve tekrarlanabilir gerilim ölçümü
- TL175-HV TwistGuard test uçları
- Görsel ve sesli polarite göstergesi
- Kullanıcı tanımlı limit değerlendirmesi
- Otomatik multimetre hazırlık kontrolü
- Dahili ölçüm ve günlük kaydı
- Fluke Connect mobil bağlantısı
- Arkadan aydınlatmalı LCD ekran
- Işıklı tuş takımı
- Manyetik askı seti
- Sert taşıma çantası
- İsteğe bağlı 60 A AC/DC kablosuz akım ölçümü
Teknik Özellikler
| Teknik Özellik | Değer |
|---|---|
| Marka / Model | Fluke / 283 FC |
| Cihaz Tipi | Yüksek Gerilim True-RMS Dijital Multimetre |
| Güvenlik Kategorisi | CAT III 1500 V / CAT IV 1000 V |
| Ölçüm Teknolojisi | True-RMS |
| Yüksek Gerilimli DC Uygulamaları | 1500 V seviyesine kadar belirtilmiştir |
| Gerilim Ölçümü | Desteklenir |
| Milivolt Ölçümü | Desteklenir |
| Direnç Ölçümü | Desteklenir |
| Süreklilik Testi | Desteklenir |
| Kapasitans Ölçümü | Desteklenir |
| Polarite Göstergesi | Görsel ve sesli, açılıp kapatılabilir |
| Kullanıcı Tanımlı Limit | Desteklenir |
| Başarılı / Başarısız Değerlendirmesi | Desteklenir |
| Otomatik Hazırlık Kontrolü | Desteklenir |
| Dahili Ölçüm Kaydı | Desteklenir |
| Mobil Bağlantı | Fluke Connect |
| Ekran | Arkadan aydınlatmalı LCD |
| Tuş Takımı | Işıklı |
| Manyetik Askı | Birlikte sunulur |
| Taşıma Çantası | Sert taşıma çantası |
| Test Uçları | TL175-HV TwistGuard silikon test uçları |
| İsteğe Bağlı Akım Ölçümü | a283 FC kablosuz akım pensiyle 60 A AC/DC’ye kadar |
Teslimat İçeriğinde Belirtilen Ürünler
| Adet | Teslimat İçeriği |
|---|---|
| 1 | Fluke 283 FC True-RMS dijital multimetre |
| 1 | TL175-HV CAT III 1500 V / CAT IV 1000 V TwistGuard test ucu seti |
| 1 | Manyetik askı seti |
| 1 | Sert taşıma çantası |
İsteğe bağlı aksesuar: 60 A AC/DC akım ölçümü için a283 FC kablosuz akım pensi ayrıca temin edilmelidir.
|
Fonksiyon |
Aralık |
Çözünürlük |
Hassasiyet |
|
AC volt[1] |
6,000 V 60,00 V |
0,001 V 0,01 V |
%1,0 + 3 (45 Hz - 500 Hz) |
|
600,0 V |
0,1 V |
%2,0 + 3 (500 Hz - 1 kHz) |
|
|
1.000 V |
1 V |
||
|
DC volt |
6,000 V |
0,001 V |
%0,09 + 3 |
|
60,00 V |
0,01 V |
||
|
600,0 V |
0,1 V |
||
|
1.500 V |
1 V |
%0,15 + 2 |
|
|
DC mV |
600,0 mV |
0,1 mV |
%0,09 + 2 |
|
AC mV[1] |
600,0 mV |
0,1 mV |
%1,0 + 3 (45 Hz ~ 500 Hz) %2,0 + 3 (500 Hz ~ 1.000 Hz) |
|
Süreklilik |
600 Ω |
1 Ω |
|
|
Direnç |
600,0 Ω |
0,1 Ω |
%0,5 + 4 |
|
6,000 kΩ |
0,001 kΩ |
||
|
60,00 kΩ |
0,01 kΩ |
||
|
600,0 kΩ |
0,1 kΩ |
||
|
6,000 MΩ |
0,001 MΩ |
||
|
50,00 MΩ |
0,01 MΩ |
%1,5 + 4 |
|
|
Kapasitans |
1.000 nF |
1 nF |
%1,2 + 2 |
|
10,00 μF |
0,01 μF |
||
|
100,0 μF |
0,1 μF |
||
|
9.999 μF |
1 μF |
%10 tipik |
|
|
Frekans |
99,99 Hz |
0,01 Hz |
%0.1 + 2 |
|
999,9 Hz |
0,1 Hz |
||
|
9,999 kHz |
0,001 kHz |
||
|
99,99 kHz |
0,01 kHz |
||
|
AC VA (45 ~ 500 Hz)[1] |
360,0 VA |
0,1 VA |
%2 + 1,0 VA |
|
3,600 kVA |
0,001 kVA |
%2 + 0,01 kVA |
|
|
36,00 kVA |
0,01 kVA |
%2 + 0,1 kVA |
|
|
60,00 kVA |
0,01 kVA |
%2 + 0,15 kVA |
|
|
DC VA[1] |
360,0 VA |
0,1 VA |
%2 + 1,0 VA |
|
3,600 kVA |
0,001 kVA |
%2 + 0,01 kVA |
|
|
36,00 kVA |
0,01 kVA |
%2 + 0,1 kVA |
|
|
90,00 kVA |
0,01 kVA |
%2 + 0,25 kVA |
|
|
Min-maks ort. |
DC fonksiyonları için 350 ms'den daha uzun süren değişikliklerde hassaslık, ölçüm fonksiyonunun belirtilen hassaslığı ± 12 sayımdır. AC fonksiyonları için 900 ms'den daha uzun süren değişikliklerde hassaslık, ölçüm fonksiyonunun belirtilen hassaslığı ± 40 sayımdır. |
||
|
Çevre ile ilgili teknik özellikler |
|||
|
Çalışma sıcaklığı |
-10 °C ile 60 °C |
||
|
Depolama sıcaklığı |
-30 °C ile +70 °C |
||
|
Nem (yoğuşmasız) |
%0 ile %90, 10 °C ile 30 °C |
||
|
%0 ile %75, 30 °C ile 40 °C |
|||
|
%0 ile %45, 40 °C ile 60 °C |
|||
|
Garanti ve Koruma |
|
||
|
Elektromanyetik uyumluluk |
IEC 61326-1, IEC 61326-2-2, Taşınabilir, Grup 1, Sınıf A |
||
|
Aşırı gerilim kategorisi |
CAT III 1500 V, CAT IV 1000 V |
||
|
Kurum onayları |
ETL (AMER ve EMEA), CSA (APAC), CE, UK CA |
||
|
Düşme testi |
2 metreden (6,5 ft) düşme testi |
||
|
Giriş koruması |
IP52 |
||
|
Garanti |
Sınırlı ömür boyu |
||
|
Mekanik ve genel teknik özellikler |
|||
|
Sayımlar |
6.000 |
||
|
Boyut |
22,5 cm x 10,5 cm x 5,7 cm (8,8 inç x 4,1 inç x 2,2 inç) |
||
|
Ağırlık |
0,7 kg (1,5 lb) |
||
|
Pil ömrü |
> 150 saat tipik, arkadan aydınlatmasız (Alkalin, 3 AA) |
||
|
> 100 saat tipik, kablosuz akım pensine bağlıyken (Alkalin, 3 AA) |
|||
