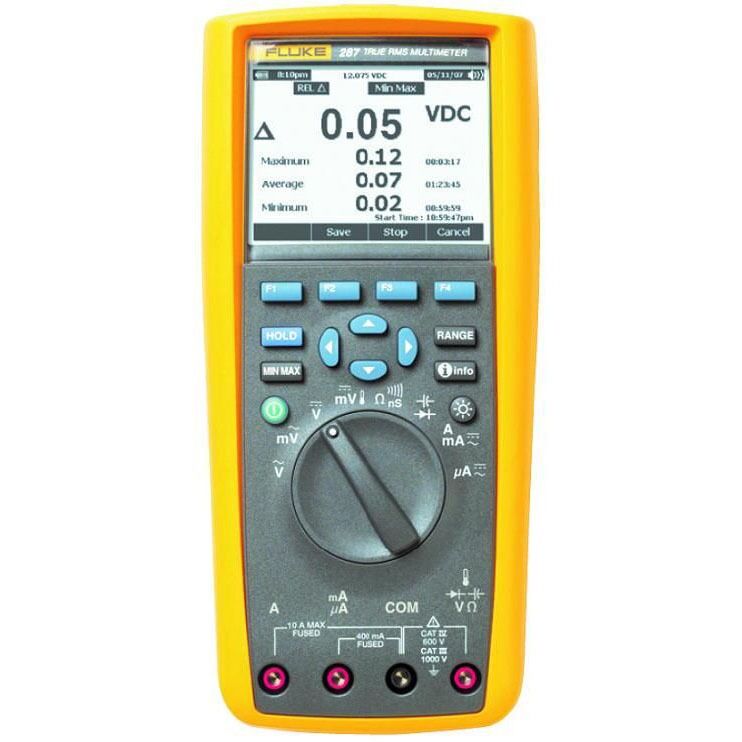

Fluke 287 True-RMS Kayıtlı Multimetre | TrendCapture ve 50000 Count

Fluke 287 True-RMS Veri Kayıtlı Dijital Multimetre | TrendCapture ve 50000 Count

Fluke 287; elektronik tasarım, geliştirme, bakım, laboratuvar ve teknik servis uygulamaları için geliştirilmiş profesyonel bir True-RMS veri kayıtlı dijital multimetredir. 50000 count gösterim kapasitesi, %0,025 temel DC gerilim doğruluğu, 100 kHz AC bant genişliği ve TrendCapture kayıt fonksiyonuyla ölçüm değerlerinin yalnızca anlık olarak kontrol edilmesini değil, zaman içerisindeki değişimlerin de incelenmesini sağlar.

Cihaz; AC/DC gerilim, AC/DC akım, direnç, kapasitans, frekans, sıcaklık, iletkenlik, görev döngüsü ve darbe genişliği ölçümlerini destekler. Min/Maks/Ortalama, 250 µs tepe yakalama, göreceli ölçüm, dahili yardım menüsü, gerçek zaman saati ve çoklu kayıt oturumları gibi özellikleriyle karmaşık elektronik sistemlerde ayrıntılı ölçüm ve arıza analizi yapılmasına yardımcı olur.

Fluke 287 Özellikleri

• 50000 count dijital gösterim kapasitesine sahiptir.
• Geniş 1/4 VGA nokta matris LCD ekran kullanır.
• Aynı ekranda birden fazla ölçüm bilgisini görüntüleyebilir.
• İki seviyeli beyaz ekran arka aydınlatmasına sahiptir.
• %0,025 temel DC gerilim doğruluğu sunar.
• 100 kHz True-RMS AC bant genişliğine sahiptir.
• AC ve DC gerilim ölçümünü destekler.
• AC ve DC akımı sürekli olarak 10 A seviyesine kadar ölçebilir.
• 30 saniye süreyle 20 A seviyesine kadar akım ölçümünü destekler.
• 100 mF seviyesine kadar kapasitans ölçebilir.
• 500 MΩ seviyesine kadar direnç ölçümünü destekler.
• -200°C ile +1350°C arasında sıcaklık ölçüm kademesine sahiptir.
• 999,99 kHz seviyesine kadar frekans ölçebilir.
• True-RMS AC gerilim ve akım ölçümü yapar.
• TrendCapture ile kayıtları cihaz üzerinde grafik olarak gösterebilir.
• 10.000 okumaya kadar kayıt belleğine sahiptir.
• Birden fazla kayıt oturumunu saklayabilir.
• Kayıt modunda 200 saate kadar pil ömrü sunar.
• Gerçek zaman saatiyle kayıtlara tarih ve saat etiketi ekleyebilir.
• Kaydedilen ölçümlere isim verilmesini destekler.
• Min/Maks/Ortalama ölçüm fonksiyonuna sahiptir.
• 250 µs geçici olay yakalama özelliği sunar.
• Göreceli ölçüm modunu destekler.
• Görev döngüsü ve darbe genişliği ölçebilir.
• dBV ve dBm ölçüm fonksiyonlarına sahiptir.
• Sesli süreklilik ve diyot testini destekler.
• Ekran üzerinden yardım sunan i-info tuşuna sahiptir.
• CAT III 1000 V / CAT IV 600 V güvenlik sınıfındadır.

50000 Count Geniş Ekran

Fluke 287, 50000 count gösterim kapasitesine sahip geniş bir 1/4 VGA nokta matris ekran kullanır. Ölçüm değeri, birim, kademe, kayıt bilgisi, zaman bilgisi ve yardımcı parametreler aynı ekran üzerinde görüntülenebilir.

Beyaz arka aydınlatmalı ekran iki farklı parlaklık seviyesinde kullanılabilir. Böylece cihaz hem doğrudan ışık alan ortamlarda hem de karanlık pano ve laboratuvar koşullarında rahat şekilde okunabilir.

TrendCapture Veri Kaydı

TrendCapture fonksiyonu, zaman içerisinde kaydedilen ölçüm değerlerini cihaz ekranında grafik olarak görüntüler. Böylece bilgisayar bağlantısı olmadan ölçüm eğilimleri, ani değişimler ve aralıklı oluşan anormallikler incelenebilir.

• Gerilim değişimlerinin izlenmesi
• Güç kaynağı kararlılığının kontrolü
• Sensör çıkışlarının uzun süreli takibi
• Elektronik devrelerde aralıklı arızaların araştırılması
• Sıcaklık değişimlerinin kaydedilmesi
• Üretim proseslerinin izlenmesi

TrendCapture, kayıtlı değerleri tek çizgi grafik üzerinde göstererek ölçümün zaman içerisindeki davranışının hızlı biçimde değerlendirilmesini sağlar.

10.000 Okumaya Kadar Kayıt Belleği

Fluke 287, 10.000 okumaya kadar ölçüm kaydını dahili belleğinde saklayabilir. Farklı ölçüm çalışmaları ayrı oturumlar halinde kaydedilebilir ve kayıtlar daha sonra cihaz ekranından geri çağrılabilir.

Kaydedilen ölçümlere isim verilebilmesi, farklı cihazlara, test noktalarına veya projelere ait sonuçların daha düzenli saklanmasına yardımcı olur.

Uzun Süreli Gözetimsiz Kayıt

Fluke 287, kullanıcı başka bir çalışma yaparken bağlı olduğu sistemdeki değişimleri kaydetmek üzere kullanılabilir. Kayıt modundaki güç tasarrufu özelliğiyle pil ömrü 200 saate kadar ulaşabilir.

Gerçek kayıt süresi; ekran arka aydınlatması, kayıt aralığı, pil kalitesi, sıcaklık ve kullanılan ölçüm fonksiyonuna göre değişebilir.

Gerçek Zaman Saati ve Zaman Etiketleme

Dahili gerçek zaman saati, kaydedilen ölçümlere otomatik tarih ve saat bilgisi ekler. Böylece anormal ölçüm değerinin hangi zamanda oluştuğu daha kolay belirlenebilir.

Min/Maks/Ortalama kayıtlarında başlangıç zamanı ve geçen süre bilgilerinin görüntülenmesi, aralıklı arızaların araştırılmasını kolaylaştırır.

%0,025 Temel DC Gerilim Doğruluğu

Fluke 287, temel DC gerilim ölçümlerinde %0,025 seviyesine kadar doğruluk sunar. Bu özellik, elektronik güç kaynakları, referans gerilim devreleri, sensör çıkışları ve hassas analog sistemlerin kontrolünde avantaj sağlar.

Ölçüm belirsizliği değerlendirilirken temel doğruluğun yanında seçilen kademe, çözünürlük, ortam koşulları ve teknik özelliklerde belirtilen ilave digit değerleri de dikkate alınmalıdır.

True-RMS AC Gerilim ve Akım Ölçümü

True-RMS teknolojisi, yalnızca düzgün sinüs dalgalarında değil, karmaşık veya doğrusal olmayan AC sinyallerde de etkin değerin güvenilir biçimde ölçülmesine yardımcı olur.

• Anahtarlamalı güç kaynakları
• Elektronik balastlar
• Darbe kontrollü yükler
• Bozulmuş AC dalga biçimleri
• Elektronik kontrol devreleri

100 kHz AC Bant Genişliği

Fluke 287, AC gerilim ve akım ölçümlerinde 100 kHz seviyesine kadar belirtilen True-RMS bant genişliğine sahiptir. Bu geniş bant, standart şebeke frekansının üzerindeki elektronik sinyallerin ve yüksek frekans bileşenlerinin ölçülmesine yardımcı olur.

Dalga biçiminin ayrıntılı olarak görüntülenmesi veya çok hızlı geçici olayların analiz edilmesi gereken uygulamalarda osiloskop kullanılması gerekebilir.

AC ve DC Gerilim Ölçümü

Fluke 287, 50,000 mV seviyesinden 1000,0 V seviyesine kadar farklı DC ve AC gerilim kademeleri sunar. Elektronik devreler, güç kaynakları ve endüstriyel elektrik sistemlerinde kullanılabilir.

• 50,000 mV
• 500,00 mV
• 5,0000 V
• 50,000 V
• 500,00 V
• 1000,0 V

AC ve DC Akım Ölçümü

Cihaz; mikroamper, miliamper ve amper seviyelerindeki AC/DC akımları ölçebilir. Sürekli ölçüm kapasitesi 10 A seviyesine kadar, kısa süreli ölçüm kapasitesi ise 30 saniye boyunca 20 A seviyesine kadardır.

Akım ölçümünde multimetre devreye seri bağlanmalıdır. Ölçüm öncesinde probun doğru akım terminaline takıldığı, sigortanın sağlam olduğu ve beklenen akımın seçilen giriş sınırını aşmadığı kontrol edilmelidir.

100 mF Kapasitans Ölçümü

Fluke 287, 1 nF seviyesinden 100 mF seviyesine kadar geniş bir kapasitans ölçüm aralığı sunar. Elektronik komponentlerin, güç kaynağı kondansatörlerinin ve çeşitli devre elemanlarının kontrolünde kullanılabilir.

Kapasitans ölçümünden önce kondansatör devreden ayrılmalı ve güvenli biçimde tamamen deşarj edilmelidir. Şarjlı kondansatörün multimetreye bağlanması cihaz hasarına ve güvenlik riskine neden olabilir.

500 MΩ Direnç Ölçümü

Fluke 287, 500 MΩ seviyesine kadar direnç ölçümünü destekler. Elektronik dirençler, sensörler, kablolar ve yüksek dirençli devre elemanları kontrol edilebilir.

Direnç ölçümü yalnızca enerjisi kesilmiş devrelerde yapılmalıdır. Devrede bulunan kondansatörler ölçümden önce deşarj edilmelidir.

Göreceli Ölçüm Modu

Göreceli veya Relative modu, mevcut ölçüm değerini referans olarak kaydederek sonraki sonuçları bu değere göre gösterir. Düşük direnç ve kapasitans ölçümlerinde test uçlarının veya bağlantıların oluşturduğu değerin sonuçtan çıkarılmasına yardımcı olur.

• Test ucu direncinin sıfırlanması
• İki komponent arasındaki farkın ölçülmesi
• Referans değere göre sapma kontrolü
• Düşük kapasitans ölçümlerinin karşılaştırılması

250 µs Tepe Yakalama

Tepe yakalama fonksiyonu, 250 mikrosaniye kadar kısa süreli geçici gerilim veya akım değişimlerini kaydetmeye yardımcı olur. Ani yükselme ve düşmelerin standart Min/Maks fonksiyonundan daha hızlı yakalanmasını sağlar.

Çok hızlı transient olayların dalga biçimini ayrıntılı incelemek için uygun bant genişliğine sahip osiloskop gerekebilir.

Min/Maks/Ortalama Ölçümü

Min/Maks/Ortalama fonksiyonu, kayıt süresince oluşan en düşük, en yüksek ve ortalama ölçüm değerlerini görüntüler. Başlangıç zamanı ve geçen süre bilgisi, anormal değerin ne zaman oluştuğunu belirlemeye yardımcı olur.

Sıcaklık Ölçümü

Fluke 287, uyumlu bir sıcaklık probuyla -200°C ile +1350°C arasındaki sıcaklıkların ölçülmesini destekler. Gerçek ölçüm aralığı ve doğruluğu kullanılan sıcaklık probunun teknik sınırlarına bağlıdır.

• Elektronik komponent sıcaklığı
• Güç kaynağı ve soğutucu kontrolü
• Motor ve mekanik ekipmanlar
• Isıtma ve soğutma sistemleri
• Laboratuvar uygulamaları

Sıcaklık probu standart teslimat içeriğinde belirtilmemiştir ve ayrıca temin edilmesi gerekebilir.

Frekans, Görev Döngüsü ve Darbe Genişliği

Fluke 287, 999,99 kHz seviyesine kadar frekans ölçebilir. Ayrıca görev döngüsü ve darbe genişliği ölçümleriyle dijital kontrol sinyallerinin temel zaman parametreleri değerlendirilebilir.

• Frekans ölçümü
• %0,01–%99,99 görev döngüsü
• Darbe genişliği ölçümü
• Elektronik osilatör kontrolü
• PWM sinyallerinin temel analizi

dBV ve dBm Ölçümü

dBV ve dBm fonksiyonları, elektronik ve ses sistemlerinde sinyal seviyelerinin logaritmik birimlerle değerlendirilmesine yardımcı olur. Referans empedans ve ölçüm ayarları uygulamaya uygun şekilde seçilmelidir.

Dahili i-info Yardım Menüsü

i-info tuşu, seçilen ölçüm fonksiyonuna ilişkin bağlama duyarlı yardım bilgisini cihaz ekranında gösterir. Kullanıcı, aktif fonksiyonun ayarları ve kullanımı hakkında sahada hızlı bilgi alabilir.

Çok Dilli Kullanıcı Arayüzü

Fluke 287, farklı kullanıcıların cihaz menülerini ve yardım ekranlarını daha kolay kullanabilmesi için çok dilli arayüz desteğine sahiptir.

Yazılım Tuşları ve Kolay Menü Kontrolü

Ekranın altında bulunan yazılım tuşları, seçilen işleve göre farklı görevler üstlenir. Kaydırma düğmeleriyle kayıtlar, ayarlar ve yardım menüleri arasında geçiş yapılabilir.

Opsiyonel PC Bağlantısı

Fluke 287, opsiyonel bağlantı aksesuarları ve yazılımla bilgisayara ölçüm aktarımını destekler. Ölçümler bilgisayarda saklanabilir, analiz edilebilir ve rapor haline getirilebilir.

FlukeView Forms yazılımı ve bağlantı kablosu standart Fluke 287 paketinde bulunmayabilir. Bilgisayar bağlantısı için gereken yazılım ve arayüz aksesuarları satın alınan pakete göre ayrıca temin edilmelidir.

Opsiyonel Fluke Connect Bağlantısı

Uyumlu Fluke ir3000 FC kızılötesi bağlantı aparatı kullanılarak Fluke Connect iletişim özelliklerinden yararlanılabilir. ir3000 FC bağlantı aparatı standart pakete dahil değildir.

CAT III 1000 V / CAT IV 600 V Güvenlik Sınıfı

Fluke 287, CAT III 1000 V ve CAT IV 600 V güvenlik sınıfına sahiptir. Bu sınıflandırma; bina dağıtım sistemleri, sabit tesisatlar ve servis girişine yakın elektrik sistemlerinde oluşabilecek geçici aşırı gerilimlere karşı cihazın tasarım seviyesini ifade eder.

Ölçüm sisteminin güvenlik seviyesi; multimetre, test uçları, problar ve aksesuarlar arasındaki en düşük kategori ve gerilim sınırıyla belirlenir.

Sağlam ve Dayanıklı Tasarım

Cihaz, IEC/EN 61010-1 standardına göre 1 metre düşme dayanımı ve MIL-PRF-28800F Sınıf 2 titreşim gereksinimleriyle uyumlu bir gövde yapısına sahiptir.

Fluke 287 yaklaşık 22,2 × 10,2 × 6 cm boyutlarında ve 870,9 gram ağırlığındadır.

Doğru ve Güvenli Kullanım Önerileri

• Ölçüm öncesinde test uçları ve cihaz gövdesi kontrol edilmelidir.
• Hasarlı veya yalıtımı bozulmuş test uçları kullanılmamalıdır.
• Prob bağlantıları yapılmadan önce doğru ölçüm fonksiyonu seçilmelidir.
• Gerilim ölçümünde akım terminali kullanılmamalıdır.
• Akım ölçümünden sonra prob gerilim terminaline geri alınmalıdır.
• Direnç, kapasitans ve diyot testinden önce devrenin enerjisi kesilmelidir.
• Kondansatörler ölçüm öncesinde tamamen deşarj edilmelidir.
• Ölçüm kategorisi ve maksimum gerilim sınırları aşılmamalıdır.
• 20 A ölçüm yalnızca belirtilen kısa süre sınırı içerisinde yapılmalıdır.
• Yüksek enerjili devrelerde uygun kişisel koruyucu ekipman kullanılmalıdır.

Kullanım Alanları

• Elektronik tasarım ve Ar-Ge çalışmaları
• Elektronik devre hata analizi
• Laboratuvar ölçümleri
• Üretim ve kalite kontrol uygulamaları
• Endüstriyel bakım çalışmaları
• Proses ve sistem izleme
• Güç kaynağı testleri
• Sensör ve kontrol devreleri
• Teknik servis uygulamaları
• Elektrik ve elektronik eğitim laboratuvarları

Fluke 287 Kimler İçin Uygundur?

• Elektronik mühendisleri
• Ar-Ge personeli
• Elektronik teknisyenleri
• Laboratuvar çalışanları
• Üretim ve kalite kontrol ekipleri
• Bakım teknisyenleri
• Teknik servis personeli
• Uzun süreli ölçüm kaydı yapması gereken kullanıcılar

Fluke 287’nin Öne Çıkan Avantajları

• 50000 count geniş ekran
• %0,025 temel DC doğruluğu
• 100 kHz True-RMS AC bant genişliği
• TrendCapture grafik görüntüleme
• 10.000 okumaya kadar kayıt kapasitesi
• Birden fazla kayıt oturumu
• Gerçek zaman saati ve zaman etiketleme
• 200 saate kadar kayıt modu pil ömrü
• 100 mF kapasitans ölçümü
• 500 MΩ direnç ölçümü
• 250 µs tepe yakalama
• Min/Maks/Ortalama ölçümü
• Sıcaklık ve frekans ölçümü
• Dahili i-info yardım menüsü
• CAT III 1000 V / CAT IV 600 V güvenlik sınıfı

Elektriksel Ölçüm Özellikleri

İlave Ölçüm ve Kayıt Fonksiyonları

Genel Teknik Özellikler

Standart Teslimat İçeriği

Opsiyonel Aksesuarlar

• FlukeView Forms ölçüm ve raporlama yazılımı
• Uyumlu optik / USB bilgisayar bağlantı kablosu
• Fluke ir3000 FC kızılötesi bağlantı aparatı
• Uyumlu sıcaklık probu
• Manyetik askı aparatı
• Fluke 287/FVF FlukeView Forms kombo seti

Önemli bilgi: LoZ düşük empedanslı gerilim ölçümü, ayarlanabilir motor sürücüleri için düşük geçiren filtre ve 1 mΩ çözünürlüklü düşük direnç kademesi Fluke 289 modeline özgü özelliklerdir; Fluke 287 özellikleri arasında değerlendirilmemelidir.
