FNIRSI 2C53P 3’ü 1 Arada Osiloskop | 50MHz Multimetre ve Sinyal Jeneratörü

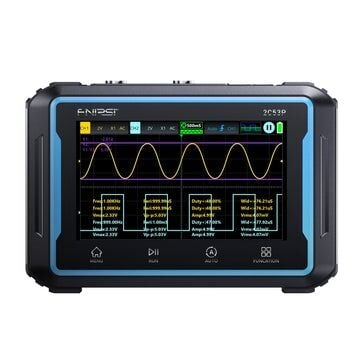

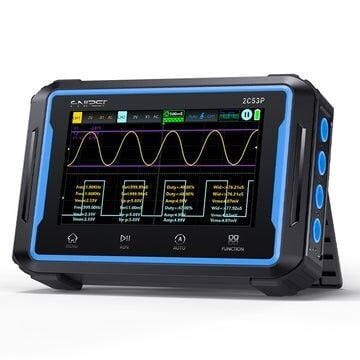

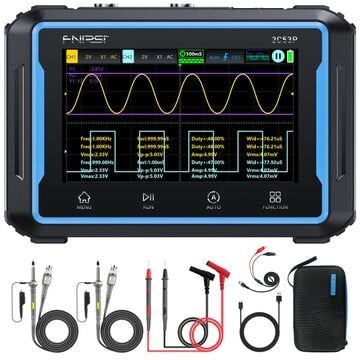

FNIRSI 2C53P 3’ü 1 Arada Dokunmatik Dijital Osiloskop

FNIRSI 2C53P; çift kanallı dijital osiloskop, 19999 count True RMS multimetre ve 10MHz DDS sinyal jeneratörünü tek gövdede birleştiren taşınabilir ve çok fonksiyonlu bir elektronik ölçüm cihazıdır. 50MHz analog bant genişliği, 250MSa/s gerçek zamanlı örnekleme hızı ve 4.3 inç dokunmatik IPS ekranı sayesinde elektronik bakım, devre analizi, Ar-Ge, eğitim ve saha servis uygulamalarında pratik kullanım sunar.

Tek cihazla dalga formu görüntüleme, elektriksel ölçüm ve test sinyali üretme imkânı sağlayan FNIRSI 2C53P; teknik servislerde taşınması gereken cihaz sayısını azaltmaya yardımcı olur. Kompakt yapısı, dahili bataryası, USB Type-C şarj desteği ve fiziksel tuşlarla desteklenen dokunmatik arayüzü sayesinde hem masaüstünde hem de sahada kullanılabilir.

FNIRSI 2C53P Dijital Osiloskop Özellikleri

• FNIRSI 2C53P; osiloskop, True RMS multimetre ve DDS sinyal jeneratörünü tek cihazda bir araya getiren 3’ü 1 arada profesyonel bir ölçüm çözümüdür.
• İki bağımsız analog kanal sayesinde iki farklı sinyal aynı anda görüntülenebilir ve karşılaştırılabilir.
• 50MHz analog bant genişliği, elektronik devrelerdeki analog ve dijital sinyallerin ayrıntılı şekilde incelenmesine yardımcı olur.
• 250MSa/s gerçek zamanlı örnekleme hızı, hızlı değişen sinyallerin daha doğru ve kararlı biçimde görüntülenmesini sağlar.
• 10ns/div ile 10s/div arasındaki zaman tabanı, hızlı darbelerden uzun süreli sinyal değişimlerine kadar farklı ölçüm uygulamalarını destekler.
• 10mV/div ile 10V/div arasındaki dikey hassasiyet ayarı, düşük ve yüksek genlikli sinyallerin ekranda uygun ölçekte görüntülenmesine imkân tanır.
• ±400V maksimum giriş koruması, uygun prob ve doğru ölçüm ayarları kullanıldığında daha güvenli çalışma koşulları sağlar.
• AUTO, Normal ve Single tetikleme modları, periyodik ve tek seferlik sinyallerin kararlı şekilde yakalanmasına yardımcı olur.
• YT, XY ve Scroll görüntüleme modları farklı sinyal analiz ihtiyaçlarına uygun kullanım seçenekleri sunar.
• X-Y modu, iki kanal arasındaki faz ve frekans ilişkilerinin Lissajous eğrileri üzerinden incelenmesine yardımcı olur.
• FFT spektrum analizi, ölçülen sinyalin frekans bileşenlerinin ve harmonik yapısının değerlendirilmesini sağlar.
• Ekran görüntüsü ve ölçüm verisi kaydı, yapılan testlerin daha sonra incelenmesine ve dokümante edilmesine imkân tanır.
• Tek tuşla otomatik ayar fonksiyonu, ölçülen sinyali hızlı biçimde uygun zaman ve gerilim ölçeğine yerleştirmeye yardımcı olur.

19999 Count True RMS Multimetre Özellikleri

• Dahili 19999 count True RMS multimetre, elektriksel ölçümlerin ayrı bir cihaz gerektirmeden gerçekleştirilmesini sağlar.
• 1000V’a kadar DC gerilim ve 760V’a kadar AC gerilim ölçümü desteklenir.
• AC ve DC akım ölçümleri, düşük akım aralıklarından yaklaşık 10A seviyesine kadar farklı uygulamalarda kullanılabilir.
• 0.1Ω ile 19.999MΩ arasında direnç ölçümü yapılabilir.
• 9.999nF ile 99.99mF aralığında kapasitans ölçümü, kondansatör ve elektronik devre kontrollerinde kullanım sağlar.
• Uygun sıcaklık probuyla -55°C ile +1300°C arasında sıcaklık ölçümü gerçekleştirilebilir.
• Diyot testi, yarı iletken bileşenlerin ileri yön gerilim düşümünün kontrol edilmesini sağlar.
• Sesli süreklilik testi, kablo, sigorta, hat ve bağlantı kontrollerinin hızlı şekilde yapılmasına yardımcı olur.
• NCV temassız gerilim algılama fonksiyonu, iletkenlere doğrudan temas etmeden AC gerilim varlığının ön kontrolünü destekler.

10MHz DDS Sinyal Jeneratörü Özellikleri

• Dahili DDS sinyal jeneratörü, elektronik devrelerin test edilmesi için harici jeneratör ihtiyacını azaltır.
• Sinüs dalgasında 10MHz’e, diğer desteklenen dalga şekillerinde ise 5MHz’e kadar frekans üretilebilir.
• Sinüs, kare, testere dişi, DC ve farklı standart sinyal tipleri dâhil toplam 12 dalga formu seçeneği sunar.
• 0.1V ile 3.0V arasında ayarlanabilir çıkış genliği, farklı devre ve giriş seviyelerine uygun test sinyali oluşturulmasını sağlar.
• Kare ve testere dişi dalgalarda %0 ile %100 arasında görev döngüsü ayarı yapılabilir.
• Frekans, genlik ve duty cycle değerlerinin ayarlanabilmesi, devre girişlerinin ve sinyal işleme katlarının kontrollü şekilde test edilmesine yardımcı olur.

4.3 İnç Dokunmatik IPS Ekran

FNIRSI 2C53P, 480 × 272 piksel çözünürlüğe sahip 4.3 inç IPS dokunmatik ekran ile donatılmıştır. Temperli cam yüzeyi ve geniş görüş açısı sayesinde dalga formları, multimetre sonuçları ve sinyal jeneratörü ayarları net şekilde görüntülenebilir. Dokunmatik ekran ile fiziksel tuşların birlikte kullanılması, farklı çalışma koşullarında daha hızlı ve kontrollü kullanım sağlar.

Kullanım Alanları

• Elektronik devre geliştirme ve prototipleme
• Elektronik kart bakım ve onarımı
• Güç kaynağı ve SMPS kontrolleri
• Mikrodenetleyici ve gömülü sistem testleri
• Endüstriyel bakım ve teknik servis uygulamaları
• Otomotiv elektroniği kontrolleri
• Meslek lisesi ve üniversite laboratuvarları
• Ar-Ge ve ürün geliştirme çalışmaları
• Hobi elektroniği ve eğitim uygulamaları
• Saha ölçümü ve arıza tespiti

FNIRSI 2C53P’nin Öne Çıkan Avantajları

• Osiloskop, multimetre ve sinyal jeneratörü tek cihazda
• 50MHz çift kanallı osiloskop
• 250MSa/s gerçek zamanlı örnekleme
• 19999 count True RMS multimetre
• 10MHz DDS sinyal jeneratörü
• FFT ve X-Y analiz desteği
• 4.3 inç dokunmatik IPS ekran
• 4000mAh şarj edilebilir batarya
• USB Type-C şarj bağlantısı
• Kompakt ve taşınabilir gövde
