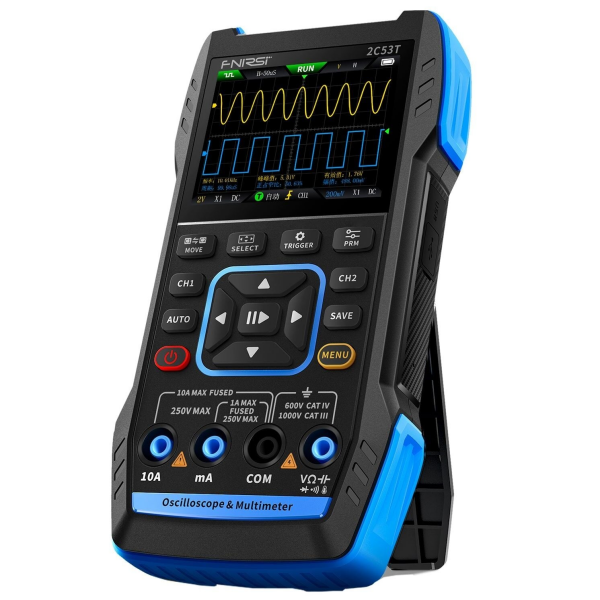

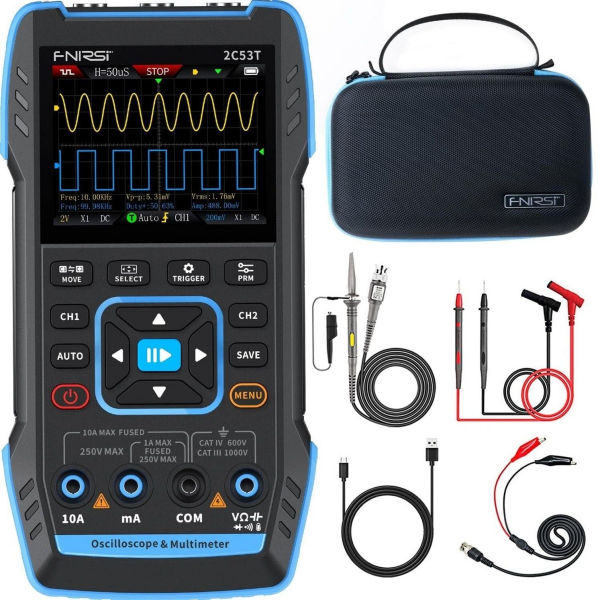

FNIRSI 2C53T 3’ü 1 Arada Taşınabilir Dijital Osiloskop

FNIRSI 2C53T; çift kanallı dijital osiloskop, 19999 count True RMS multimetre ve DDS fonksiyon sinyal üretecini tek gövdede birleştiren taşınabilir bir elektronik ölçüm cihazıdır. Elektronik bakım, arıza tespiti, Ar-Ge, eğitim ve saha uygulamalarında ölçüm, analiz ve test işlemlerinin tek cihaz üzerinden gerçekleştirilmesini sağlar.

50MHz analog bant genişliği ve 250MS/s gerçek zamanlı örnekleme hızıyla analog ve dijital sinyallerin ayrıntılı şekilde görüntülenmesine yardımcı olur. FPGA, ARM ve ADC tabanlı donanım mimarisi; hızlı sinyal yakalama, kararlı tetikleme ve kullanıcı dostu ölçüm deneyimi sunar.

3’ü 1 Arada Profesyonel Ölçüm Çözümü

• İki kanallı 50MHz dijital osiloskop
• 19999 count True RMS dijital multimetre
• 13 farklı dalga formunu destekleyen 50kHz DDS sinyal üreteci
• Tek cihazla sinyal görüntüleme, elektriksel ölçüm ve test sinyali üretme imkânı
• Laboratuvar, atölye ve saha kullanımı için kompakt tasarım

FNIRSI 2C53T Osiloskop Özellikleri

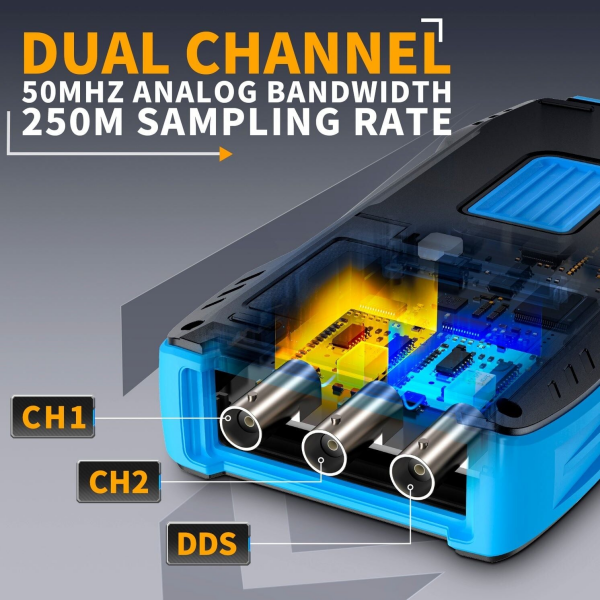

• İki bağımsız analog kanal sayesinde iki farklı sinyal aynı anda görüntülenebilir ve karşılaştırılabilir.
• 50MHz analog bant genişliği, elektronik devrelerdeki analog ve dijital sinyallerin analiz edilmesini sağlar.
• 250MS/s gerçek zamanlı örnekleme hızı, hızlı değişen dalga formlarının ayrıntılı biçimde görüntülenmesine yardımcı olur.
• 10mV/div ile 10V/div arasındaki dikey hassasiyet ayarı, farklı genlik seviyelerindeki sinyallerin uygun ölçekte incelenmesini sağlar.
• 10ns/div ile 20s/div arasındaki zaman tabanı; hızlı darbelerden yavaş değişen sinyallere kadar geniş bir ölçüm aralığı sunar.
• AUTO, Normal ve Single tetikleme modları, periyodik ve tek seferlik sinyallerin kararlı şekilde yakalanmasını sağlar.
• YT, Roll, XY ve Persistans görüntüleme modları farklı analiz uygulamalarına uyum sağlar.
• XY modu, iki kanal arasındaki faz ve frekans ilişkilerinin incelenmesinde kullanılabilir.
• Persistans modu, zaman içinde oluşan dalga formu değişimlerinin ve nadir sinyal anomalilerinin görüntülenmesine yardımcı olur.
• FFT spektrum analizi, ölçülen sinyalin frekans bileşenlerinin ve harmonik yapısının değerlendirilmesini sağlar.
• Sekiz farklı matematiksel işlem, kanallar üzerinde gelişmiş dalga formu analizleri yapılmasına imkân tanır.
• ±400V tepe giriş koruması, uygun prob ve doğru ölçüm ayarları kullanıldığında daha güvenli çalışma sağlar.
• Ekran görüntüsü alma ve USB üzerinden veri aktarımı, ölçümlerin kaydedilmesini ve raporlanmasını kolaylaştırır.

19999 Count True RMS Multimetre

FNIRSI 2C53T’nin dahili 4½ digit True RMS multimetresi; AC ve DC gerilim, AC ve DC akım, direnç, kapasitans ve sıcaklık ölçümlerinin yanı sıra diyot ve süreklilik testlerini destekler. True RMS teknolojisi, sinüs biçiminde olmayan karmaşık AC sinyallerinde daha güvenilir ölçüm sonuçları elde edilmesine yardımcı olur.

• 1000V’a kadar DC gerilim ölçümü
• 750V’a kadar AC gerilim ölçümü
• 9.999A seviyesine kadar AC ve DC akım ölçümü
• 19.999MΩ seviyesine kadar direnç ölçümü
• 99.99mF seviyesine kadar kapasitans ölçümü
• Uygun sıcaklık probuyla -55°C ile +1300°C arasında sıcaklık ölçümü
• Diyot testi ve sesli süreklilik kontrolü

50kHz DDS Sinyal Üreteci

Dahili DDS fonksiyon sinyal üreteci, elektronik devrelerin test edilmesi için harici bir jeneratöre duyulan ihtiyacı azaltır. 0 ile 50kHz arasında 1Hz adımlarla frekans ayarı yapılabilir. Çıkış genliği ve görev döngüsü değerleri uygulamaya göre düzenlenebilir.

• 13 farklı standart dalga formu
• 0–50kHz frekans aralığı
• 1Hz frekans ayar adımı
• 0–3V ayarlanabilir çıkış genliği
• %0–%100 görev döngüsü ayarı
• Sinüs, kare, testere dişi, yarım dalga, tam dalga, pozitif ve negatif step, DC, üstel yükselme ve düşme gibi sinyal seçenekleri

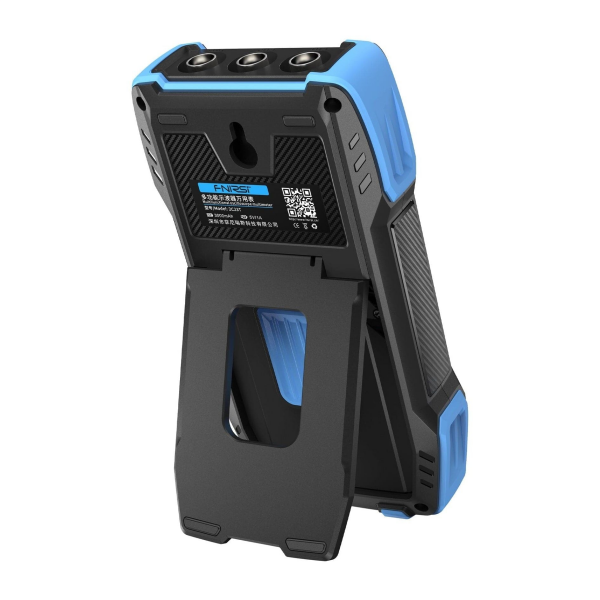

Taşınabilir ve Kullanışlı Tasarım

2.8 inç renkli TFT ekran, ölçüm değerlerinin ve dalga formlarının rahatça görüntülenmesini sağlar. 3000mAh şarj edilebilir lityum bataryasıyla laboratuvar koşullarında yaklaşık 6 saate kadar kullanım sunar. USB Type-C şarj girişi, kompakt boyutları ve yaklaşık 300 gram ağırlığı sayesinde cihaz sahada kolayca taşınabilir.

Kullanım Alanları

• Elektronik kart bakım ve onarımı
• Endüstriyel saha ölçümleri
• Ar-Ge ve prototip geliştirme
• Güç kaynağı ve kontrol devresi testleri
• Mikrodenetleyici ve gömülü sistem çalışmaları
• Otomotiv elektroniği kontrolleri
• Teknik servis ve arıza tespiti
• Meslek lisesi ve üniversite laboratuvarları
• İleri seviye hobi elektroniği

FNIRSI 2C53T’nin Öne Çıkan Avantajları

• Osiloskop, multimetre ve sinyal üreteci tek cihazda
• 50MHz çift kanallı osiloskop
• 250MS/s gerçek zamanlı örnekleme
• 19999 count True RMS multimetre
• 50kHz DDS sinyal üreteci
• FFT ve XY analiz desteği
• USB veri aktarımı
• Yaklaşık 6 saat çalışma süresi
• Kompakt ve taşınabilir gövde
