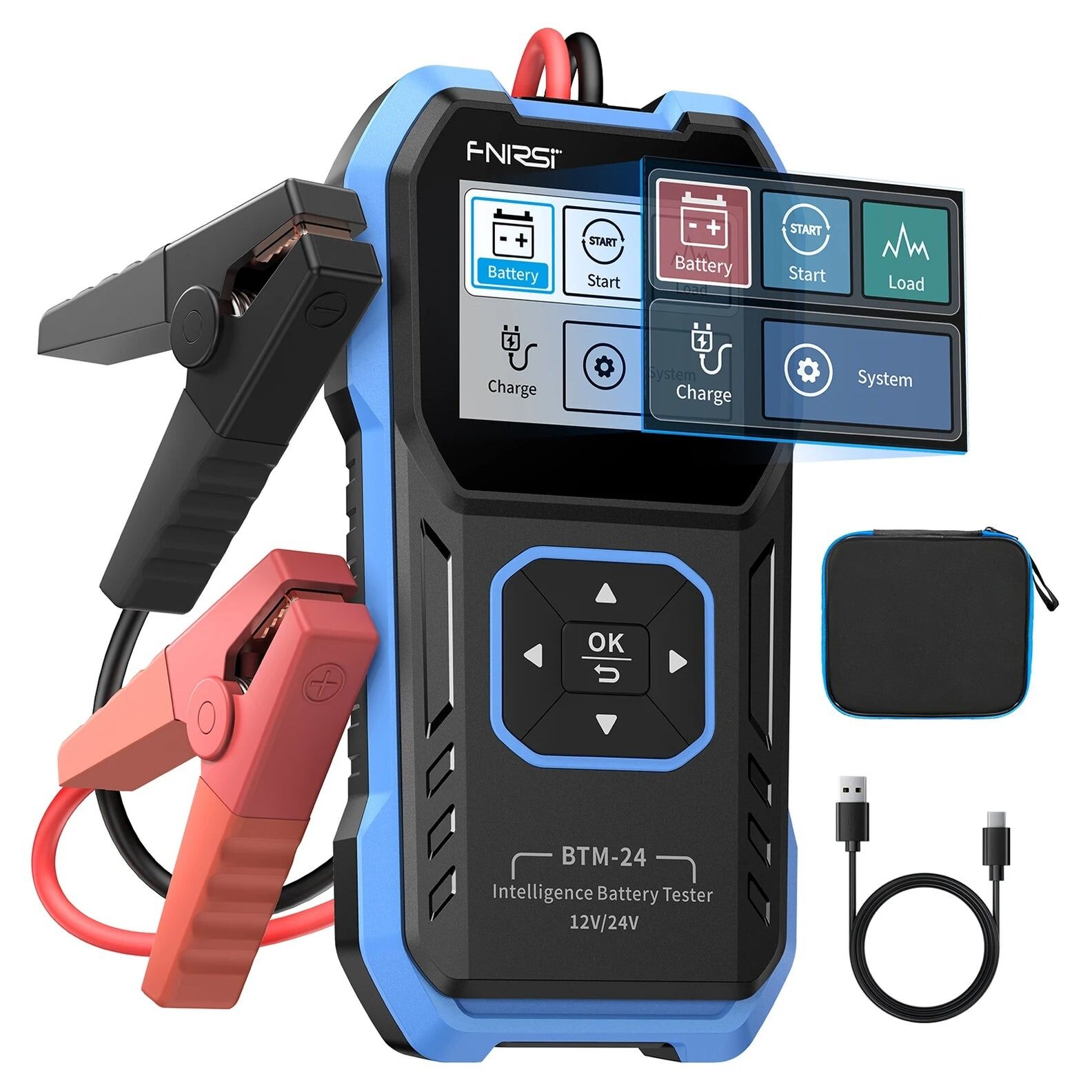

FNIRSI BTM-24 Akü Test Cihazı | 12V/24V, 2000 CCA, Marş ve Alternatör Testi

FNIRSI BTM-24 Akü Test Cihazı | 12V/24V Profesyonel Akü Analizi

FNIRSI BTM-24; otomobil, hafif ticari araç, kamyon, servis aracı ve endüstriyel sistemlerde kullanılan 12V ve 24V akülerin durumunu analiz etmek için geliştirilmiş profesyonel bir akü test cihazıdır. Akü gerilimi, iç direnç, CCA değeri, sağlık durumu ve şarj seviyesini kısa sürede ölçerek akünün performansı hakkında kapsamlı bilgi sunar.

Aküyü araçtan sökmeden test edebilme özelliği sayesinde oto servisleri, akü satış noktaları, oto elektrikçiler ve bireysel kullanıcılar için pratik bir çözüm sağlar. Akü testinin yanı sıra marş sistemi ve alternatör şarj performansını da analiz ederek aracın elektrik sisteminin genel durumunun değerlendirilmesine yardımcı olur.

FNIRSI BTM-24 Özellikleri

• 12V ve 24V araç elektrik sistemleriyle uyumlu çalışır.
• 0–2000 CCA aralığında akü marş gücü ölçümünü destekler.
• Akünün SOH sağlık durumunu yüzdesel olarak analiz eder.
• SOC şarj durumunu ölçerek akünün mevcut doluluk seviyesini gösterir.
• Akü iç direncini ölçerek yaşlanma ve performans kaybının değerlendirilmesine yardımcı olur.
• Akü uçlarındaki gerilim değerini gerçek zamanlı olarak görüntüler.
• Marş testi sırasında oluşan gerilim düşüşünü analiz eder.
• Alternatör ve şarj sistemi performansını kontrol eder.
• CCA, IEC, EN, DIN, JIS ve GB akü standartlarını destekler.
• AGM, GEL, EFB ve sulu kurşun-asit akülerle kullanılabilir.
• Akü araç üzerindeyken veya araçtan sökülmüş durumdayken test yapılabilir.
• PASS, WARNING ve FAIL sonuçlarıyla akü durumunu kolay anlaşılır biçimde gösterir.
• Dalga formu ve grafiksel analiz fonksiyonları ölçüm sonuçlarının daha ayrıntılı değerlendirilmesini sağlar.
• 2.4 inç renkli TFT ekranı sayesinde sonuçlar net şekilde görüntülenebilir.
• Gündüz ve gece ekran modları farklı ışık koşullarında okunabilirliği artırır.
• Ters kutup koruması yanlış bağlantı riskine karşı cihazı korur.
• Aşırı gerilim koruması daha güvenli ölçüm yapılmasına yardımcı olur.
• İzole ağır hizmet tipi pensleri araç akü terminallerine sağlam bağlantı sağlar.
• Kompakt ve ergonomik gövdesi sayesinde servis ve saha çalışmalarında kolayca taşınabilir.

Akü Sağlık Durumu ve Şarj Seviyesi Analizi

FNIRSI BTM-24, akünün yalnızca anlık gerilimini ölçmekle kalmaz; sağlık durumu, şarj seviyesi, iç direnç ve marş kapasitesi gibi farklı parametreleri birlikte değerlendirir. Bu sayede akünün mevcut performansı ve değişim ihtiyacı hakkında daha kapsamlı bilgi elde edilebilir.

• SOH: Akünün genel sağlık ve kullanım ömrü durumunu gösterir.
• SOC: Akünün mevcut şarj seviyesini belirtir.
• CCA: Akünün soğukta marş basma kapasitesini değerlendirir.
• İç direnç: Akünün yaşlanması ve akım verme performansı hakkında bilgi sağlar.
• Gerilim: Akü uçlarındaki mevcut DC voltaj değerini gösterir.

2000 CCA’ya Kadar Akü Testi

BTM-24, 2000 CCA’ya kadar geniş bir test aralığı sunarak motosiklet ve otomobil akülerinden hafif ticari ve daha yüksek kapasiteli araç akülerine kadar farklı uygulamalarda kullanılabilir. Test öncesinde akü üzerinde belirtilen standart ve nominal CCA değeri cihaz menüsünden seçilerek ölçüm gerçekleştirilir.

CCA sonucu, akünün belirli soğuk hava koşullarında marş motoruna sağlayabildiği akım kapasitesinin değerlendirilmesine yardımcı olur. Düşük CCA sonucu; akü yaşlanması, şarj yetersizliği veya hücre performans kaybıyla ilişkili olabilir.

Marş Sistemi Testi

Marş testi sırasında FNIRSI BTM-24, motor çalıştırılırken akü geriliminde meydana gelen düşüşü gerçek zamanlı olarak takip eder. Marş anında aşırı gerilim düşüşü; zayıf akü, yüksek dirençli bağlantı, marş motoru problemi veya tesisat kaynaklı bir soruna işaret edebilir.

• Marş öncesi akü gerilimi
• Marş sırasındaki minimum gerilim
• Gerilim düşüş süresi
• Marş sisteminin PASS, WARNING veya FAIL değerlendirmesi

Alternatör ve Şarj Sistemi Testi

Şarj sistemi testi, motor çalışırken alternatörün aküyü uygun gerilim seviyesinde şarj edip etmediğini kontrol eder. Düşük şarj gerilimi akünün yeterince şarj olmamasına, yüksek şarj gerilimi ise akü ve araç elektroniğinde hasara neden olabilir.

FNIRSI BTM-24; alternatör çıkışı, şarj gerilimi kararlılığı ve araç elektrik sisteminin genel şarj performansı hakkında bilgi vererek arızaların erken belirlenmesine yardımcı olur.

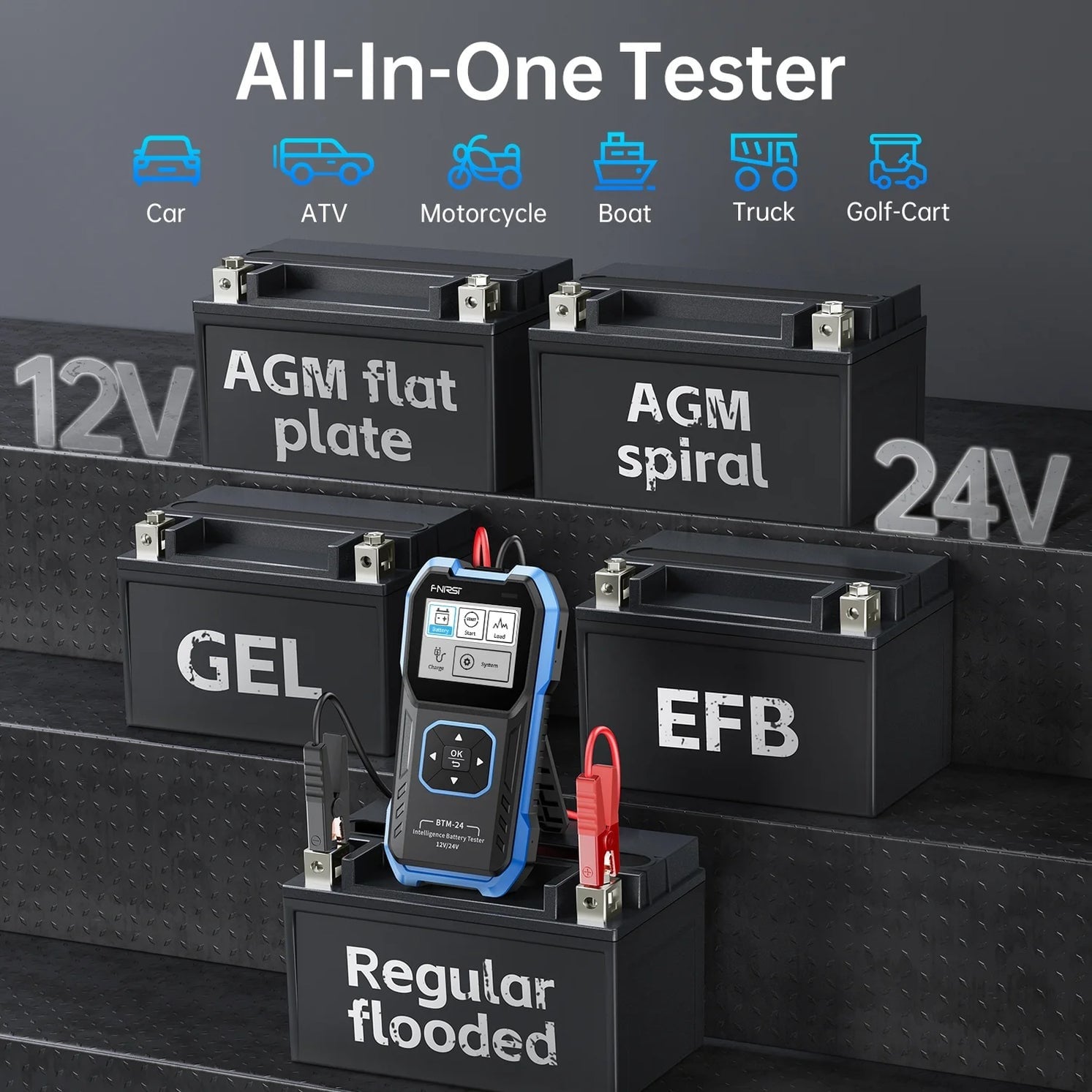

Desteklenen Akü Tipleri

• Standart sulu kurşun-asit aküler
• AGM düz plakalı aküler
• AGM spiral aküler
• EFB start-stop aküleri
• GEL aküler

Desteklenen Akü Standartları

• CCA
• IEC
• EN
• DIN
• JIS
• GB

Araç Üzerinde ve Araç Dışında Test

FNIRSI BTM-24, akü araç üzerindeyken doğrudan terminallere bağlanarak test yapılmasını destekler. Bu yöntem servis süresini kısaltır ve akünün sökülmesine duyulan ihtiyacı azaltır. Akü araç dışında bağımsız olarak da test edilebilir.

• Araç üzerinde hızlı akü kontrolü
• Servis tezgâhında bağımsız akü testi
• Yeni akü giriş kalite kontrolü
• İkinci el akü değerlendirmesi
• Periyodik bakım kontrolleri

Renkli Ekran ve Grafiksel Sonuçlar

2.4 inç renkli TFT ekran, akü test sonuçlarını ve elektrik sistemi analizlerini kolay okunabilir biçimde görüntüler. Gündüz ve gece ekran seçenekleri, açık hava ve düşük ışıklı servis ortamlarında ekran görünürlüğünü artırır.

Dalga formu ve grafiksel analiz desteği, marş ve şarj sistemi sırasında meydana gelen gerilim değişimlerinin daha ayrıntılı şekilde incelenmesine yardımcı olur.

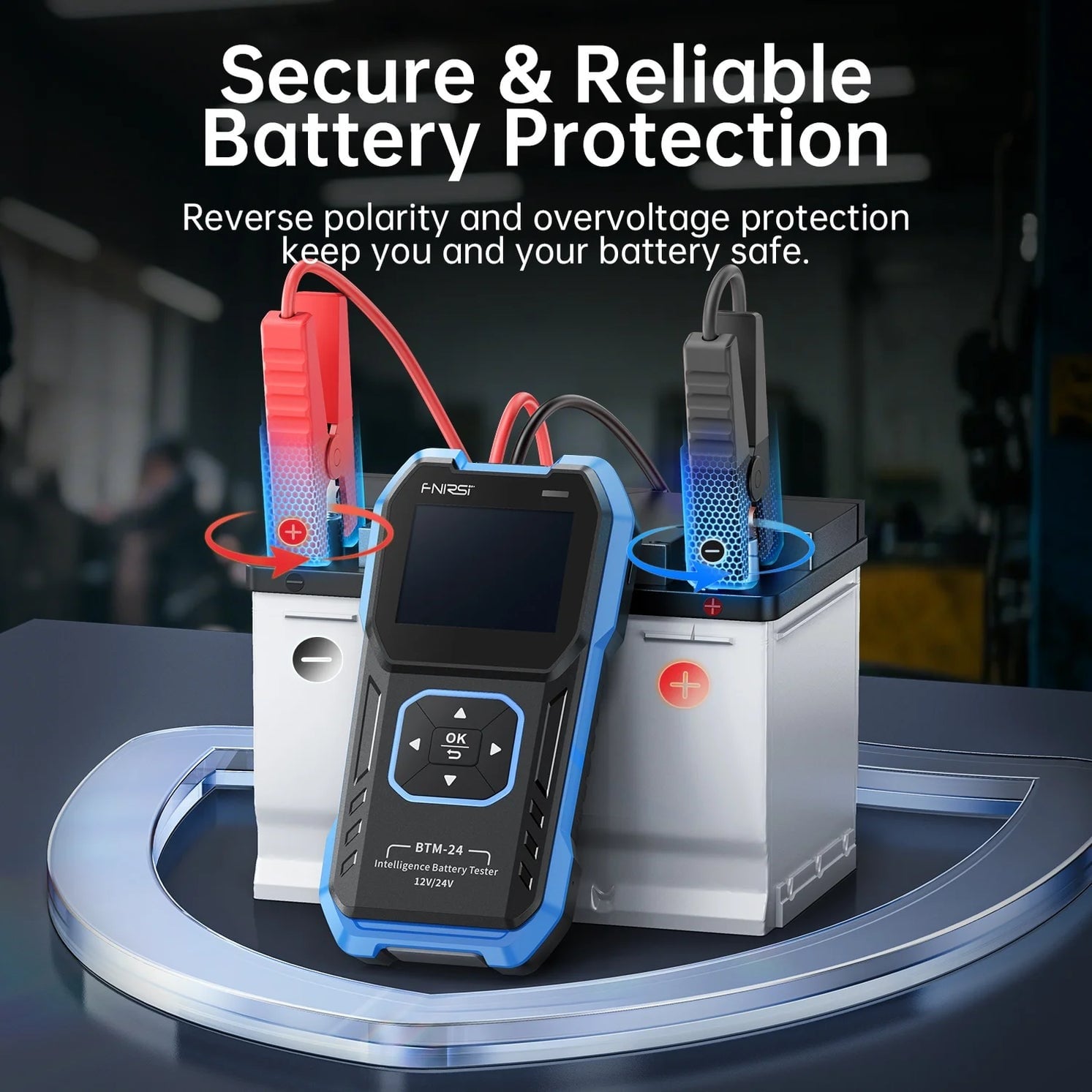

Güvenlik ve Koruma Özellikleri

• Ters kutup bağlantı koruması
• Aşırı gerilim koruması
• İzole ağır hizmet tipi test pensleri
• Kolay anlaşılır bağlantı ve test uyarıları
• Araç üzerinden sökmeden güvenli test imkânı

Kullanım Alanları

• Oto elektrik servisleri
• Akü satış ve servis noktaları
• Otomobil bakım servisleri
• Hafif ticari ve ağır vasıta servisleri
• Araç ekspertiz merkezleri
• Filo bakım ekipleri
• Otomotiv Ar-Ge ve laboratuvarları
• Endüstriyel akü bakım uygulamaları
• Bireysel araç bakım ve kontrol işlemleri

FNIRSI BTM-24’ün Öne Çıkan Avantajları

• 12V ve 24V sistem desteği
• 2000 CCA’ya kadar akü testi
• SOH ve SOC analizi
• İç direnç ve voltaj ölçümü
• Marş gerilim düşüş testi
• Alternatör ve şarj sistemi analizi
• AGM, GEL, EFB ve kurşun-asit akü desteği
• Araç üzerinde ve araç dışında test
• Grafiksel ve dalga formlu sonuç gösterimi
• PASS, WARNING ve FAIL değerlendirmesi
• Renkli ekran ve gündüz/gece modu
• Ters kutup ve aşırı gerilim koruması

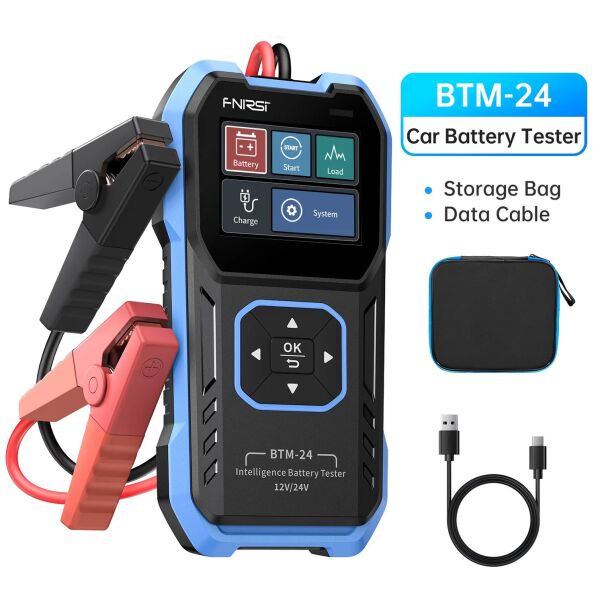

Kutu İçeriği

• FNIRSI BTM-24 akü test cihazı
• Ağır hizmet tipi test pensleri
• Veri kablosu
• Taşıma çantası
• Kullanım kılavuzu

Genel Teknik Özellikler

Akü Test Fonksiyonları
