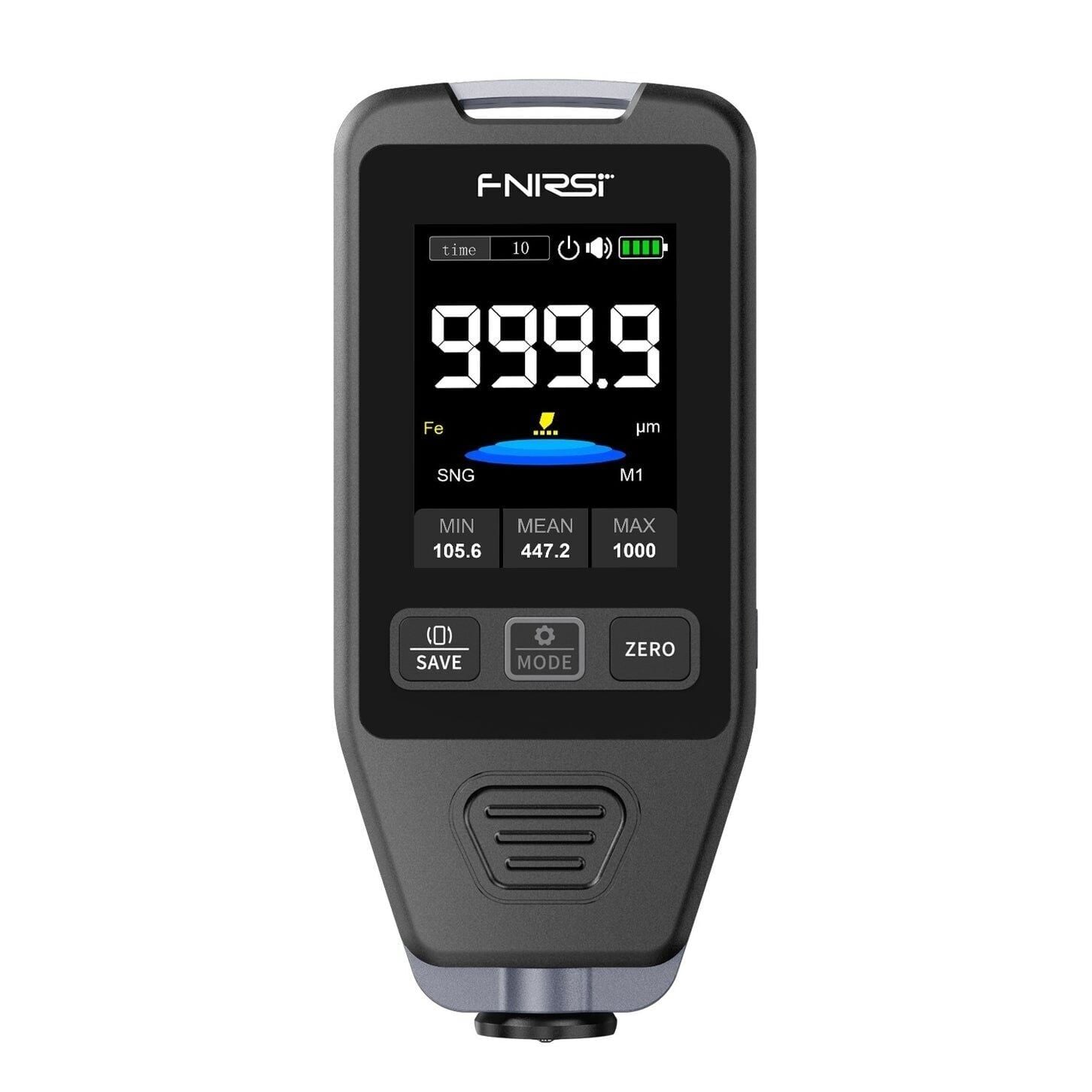

FNIRSI CTG-20; metal yüzeyler üzerindeki boya, vernik, kaplama ve benzeri tabakaların kalınlığını yüzeye zarar vermeden ölçmek için geliştirilmiş taşınabilir bir kaplama kalınlık ölçüm cihazıdır. Elektromanyetik indüksiyon ve girdap akımı prensiplerini kullanarak hem manyetik hem de manyetik olmayan metal yüzeylerde ölçüm yapılmasını sağlar.

0–1400µm ölçüm aralığı, 0.1µm çözünürlük ve ±%3 + 2µm doğruluk değeri sayesinde otomotiv boya kontrolü, üretim kalite denetimi, metal işleme, kaplama uygulamaları ve bakım-onarım çalışmalarında kullanılabilir. Otomatik alt tabaka tanıma, veri kaydı, döndürülebilir ekran ve şarj edilebilir batarya özellikleri saha kullanımını kolaylaştırır.

FNIRSI CTG-20 Özellikleri

• Metal yüzeyler üzerindeki boya ve kaplama kalınlığını tahribatsız şekilde ölçer.
• Elektromanyetik indüksiyon ve girdap akımı ölçüm prensiplerini destekler.
• Manyetik ve manyetik olmayan metal alt tabakaları otomatik olarak algılar.
• Çelik ve demir yüzeyler üzerindeki manyetik olmayan kaplamaları ölçebilir.
• Alüminyum ve benzeri manyetik olmayan metaller üzerindeki kaplamaları ölçebilir.
• 0–1400µm arasında geniş ölçüm aralığı sunar.
• 0.1µm gösterim çözünürlüğüyle ince kaplama farklılıklarının izlenmesine yardımcı olur.
• ±%3 + 2µm belirtilen ölçüm doğruluğuna sahiptir.
• µm ve mil ölçüm birimleri arasında geçiş yapılabilir.
• Sıfır nokta ve çok noktalı kalibrasyon seçeneklerini destekler.
• Döndürülebilir ekranı farklı ölçüm açılarında kolay okunabilirlik sağlar.
• Ölçüm sonuçlarının cihaz üzerinde saklanmasını sağlayan veri kayıt fonksiyonuna sahiptir.
• Macun ve dolgu uygulamalarının değerlendirilmesine yönelik test fonksiyonunu destekler.
• Otomatik kapanma fonksiyonu batarya tüketimini azaltmaya yardımcı olur.
• 600mAh dahili lityum batarya ile kablosuz kullanım sunar.
• Kompakt gövdesi ve yaklaşık 83 gram ağırlığıyla kolayca taşınabilir.

Manyetik Metal Yüzeylerde Ölçüm

FNIRSI CTG-20, çelik ve demir gibi manyetik metal yüzeyler üzerindeki manyetik olmayan boya, vernik, plastik ve benzeri kaplama tabakalarının kalınlığını elektromanyetik indüksiyon prensibiyle ölçer.

Bu ölçüm yöntemi; otomobil kaportaları, çelik konstrüksiyonlar, metal panolar, makineler ve boyalı sanayi ekipmanları üzerinde kullanılabilir.

Manyetik Olmayan Metal Yüzeylerde Ölçüm

Cihaz, alüminyum gibi manyetik olmayan metal yüzeyler üzerindeki kaplamaların ölçümünde girdap akımı prensibini kullanır. Alt tabaka türü otomatik olarak algılandığı için kullanıcı tarafından manuel metal seçimi yapılmasına gerek kalmaz.

Ölçüm performansı yüzeyin elektriksel özelliklerine, kaplama malzemesine, yüzey eğriliğine ve ölçüm alanının büyüklüğüne göre değişebilir.

0–1400µm Geniş Ölçüm Aralığı

FNIRSI CTG-20, 0 ile 1400µm arasındaki kaplama kalınlıklarını ölçebilir. Bu aralık; ince fabrika boyalarından daha kalın tamir boyalarına, vernik katmanlarına ve çeşitli endüstriyel kaplamalara kadar farklı uygulamaların kontrol edilmesini sağlar.

• Fabrika çıkışlı araç boya kalınlığı kontrolü
• Sonradan boyanmış veya onarılmış panel tespiti
• Macun ve kalın dolgu uygulamalarının değerlendirilmesi
• Metal yüzeylerde boya kalite kontrolü
• Üretim hattında kaplama kalınlığı denetimi

Otomotiv Boya Kontrolü

CTG-20, ikinci el araç ekspertizi ve kaporta kontrolünde farklı panellerdeki boya kalınlıklarının karşılaştırılmasına yardımcı olur. Aynı araç üzerindeki kapı, çamurluk, kaput ve tavan gibi bölgelerde belirgin ölçüm farklılıkları bulunması, panelde boya veya onarım işlemi yapılmış olabileceğini gösterebilir.

Tek bir ölçüm sonucu kesin onarım kararı vermek için yeterli değildir. Aynı panel üzerinde birden fazla noktadan ölçüm yapılmalı ve araç genelindeki benzer panellerle karşılaştırma gerçekleştirilmelidir.

Macun ve Kalın Kaplama Tespiti

Macun test fonksiyonu, araç kaportasında veya metal yüzeylerde normal boya katmanından daha kalın dolgu ve onarım bölgelerinin belirlenmesine yardımcı olur. Çok yüksek ölçüm sonuçları, yüzey altında macun veya kalın bir kaplama tabakası bulunabileceğine işaret edebilir.

Tahribatsız Ölçüm Teknolojisi

FNIRSI CTG-20, ölçüm sırasında boya veya kaplama yüzeyini çizmeden ve delmeden çalışır. Bu özellik, değerli araçlarda, üretim hattındaki ürünlerde ve tamamlanmış kaplama uygulamalarında güvenli kontrol yapılmasını sağlar.

Otomatik Alt Tabaka Algılama

Cihaz, prob yüzeye temas ettiğinde alt tabakanın manyetik veya manyetik olmayan metal olduğunu otomatik olarak belirler. Böylece çelik ve alüminyum paneller arasında geçiş yaparken manuel mod seçme ihtiyacı azalır.

Plastik, ahşap, cam, karbon fiber ve metal olmayan yüzeyler üzerinde kaplama kalınlığı ölçümü yapılamaz. Alt tabakanın ölçüm prensibine uygun metal olması gerekir.

Sıfır ve Çok Noktalı Kalibrasyon

FNIRSI CTG-20, sıfır nokta ve çok noktalı kalibrasyonu destekler. Kalibrasyon işlemi, farklı alt tabaka türlerinde ve kaplama kalınlıklarında daha tutarlı sonuç elde edilmesine yardımcı olur.

• Sıfır kalibrasyonu temiz ve kaplamasız metal plaka üzerinde yapılmalıdır.

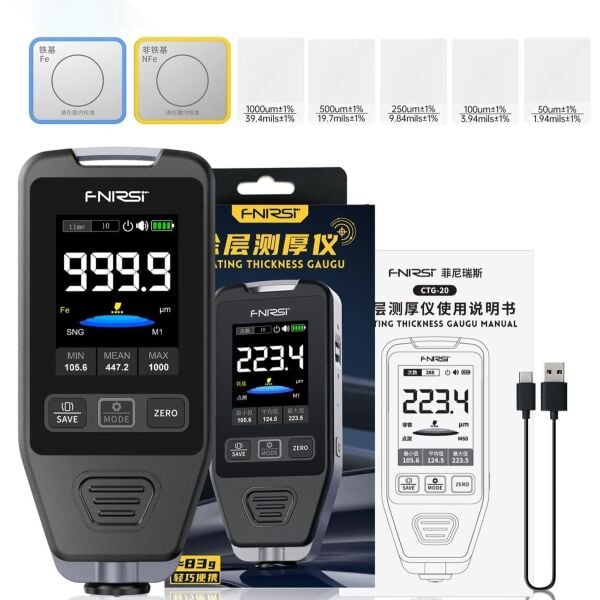

• Çok noktalı kalibrasyonda uygun kalınlıktaki referans folyolar kullanılmalıdır.
• Ölçüm yapılacak yüzeye benzer metal alt tabaka tercih edilmelidir.
• Uzun süre kullanılmadığında veya ortam koşulları değiştiğinde yeniden kalibrasyon yapılmalıdır.

Döndürülebilir Ekran

Döndürülebilir ekran fonksiyonu, cihazın farklı yönlerde tutulduğu ölçümlerde bilgilerin doğru yönde görüntülenmesini sağlar. Araç kapısı, tavan, çamurluk içi ve dikey metal yüzeylerde ekranın daha rahat okunmasına yardımcı olur.

Veri Kaydı

Dahili veri kayıt desteği, gerçekleştirilen ölçümlerin cihaz hafızasında saklanmasına imkân tanır. Böylece farklı yüzeylerden alınan sonuçlar daha sonra incelenebilir ve karşılaştırılabilir.

Doğru Ölçüm İçin Öneriler

• Ölçüm yapılacak yüzey temiz, kuru ve tozdan arındırılmış olmalıdır.
• Prob yüzeye dik ve tam temas edecek şekilde yerleştirilmelidir.
• Prob yüzey üzerinde kaydırılmamalı ve ölçüm sırasında sabit tutulmalıdır.
• Aynı bölgeden birden fazla ölçüm alınarak ortalama değer değerlendirilmelidir.
• Yüzey kenarlarına, kaynak noktalarına ve keskin kıvrımlara çok yakın ölçüm yapılmamalıdır.
• Güçlü manyetik alanların bulunduğu ortamlarda ölçüm yapılmamalıdır.
• Farklı metal yüzeylere geçildiğinde kalibrasyon kontrol edilmelidir.

Minimum Ölçüm Yüzeyi Gereksinimleri

Doğru sonuç elde etmek için ölçüm yapılan metal parçanın yeterli yüzey alanına ve uygun eğrilik yarıçapına sahip olması gerekir. Çok küçük, keskin kıvrımlı veya kenara yakın yüzeylerde ölçüm sapması oluşabilir.

• Minimum dışbükey eğrilik yarıçapı: 5 mm
• Minimum içbükey eğrilik yarıçapı: 25 mm
• Minimum ölçüm alanı çapı: 20 mm

Kullanım Alanları

• Otomobil boya ve kaporta kontrolü
• İkinci el araç ekspertizi
• Araç alım ve satım öncesi boya analizi
• Otomotiv üretim kalite kontrolü
• Metal yüzey boya kalınlığı ölçümü
• Endüstriyel kaplama uygulamaları
• Makine ve ekipman bakım kontrolleri
• Çelik konstrüksiyon boya denetimi
• Alüminyum yüzey kaplama kontrolü
• Kimya ve yüzey kaplama endüstrisi

FNIRSI CTG-20’nin Öne Çıkan Avantajları

• 0–1400µm geniş ölçüm aralığı
• 0.1µm gösterim çözünürlüğü
• ±%3 + 2µm belirtilen doğruluk
• Manyetik ve manyetik olmayan metal desteği
• Otomatik alt tabaka algılama
• Tahribatsız boya ve kaplama ölçümü
• Sıfır ve çok noktalı kalibrasyon
• Macun ve kalın kaplama testi
• Döndürülebilir ekran
• Veri kayıt desteği
• 600mAh şarj edilebilir batarya
• 83 gram hafif ve kompakt gövde
