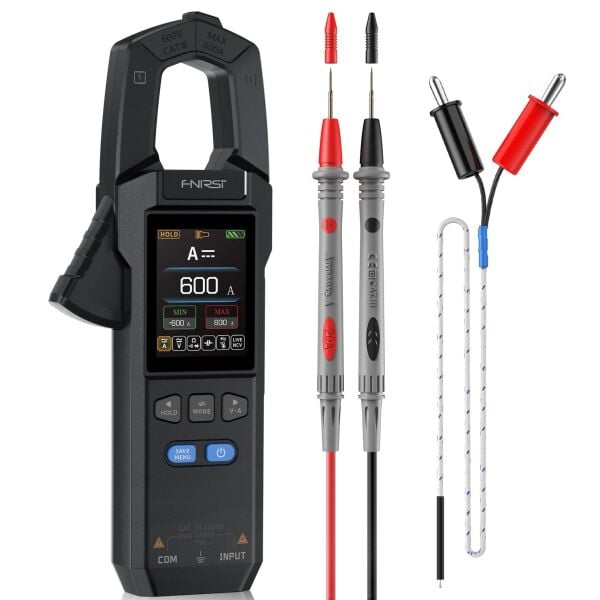

FNIRSI DMC-100 True RMS Pens Ampermetre | 600A, 1000V ve Dalga Formu Görüntüleme

FNIRSI DMC-100 True RMS Pens Ampermetre | 600A AC/DC Akım ve Dalga Formu Görüntüleme

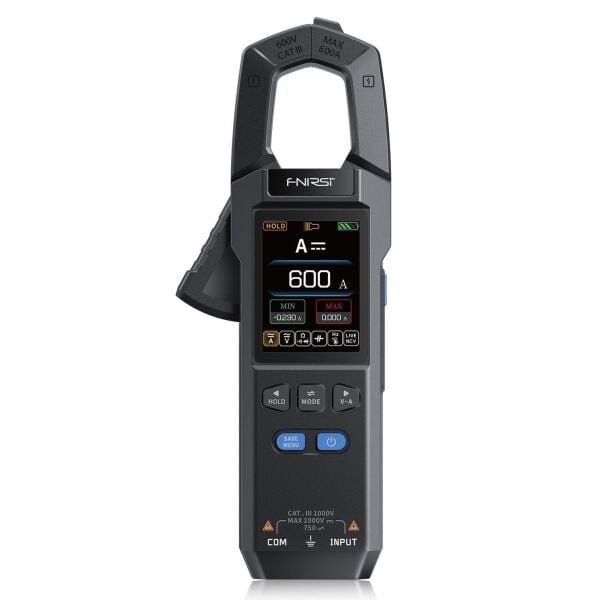

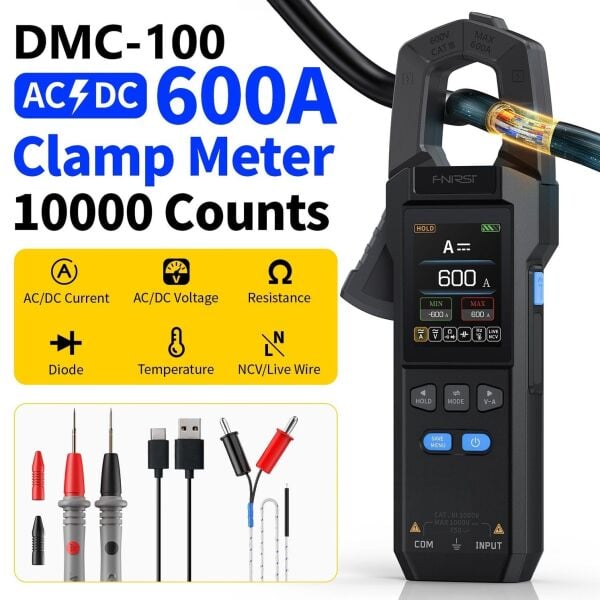

FNIRSI DMC-100; AC ve DC akım, AC ve DC gerilim, direnç, kapasitans, frekans ve sıcaklık ölçümlerini tek gövdede birleştiren çok fonksiyonlu bir True RMS pens ampermetredir. 600A seviyesine kadar temassız akım ölçümü, 1000V’a kadar DC gerilim desteği ve renkli ekranlı gelişmiş kullanıcı arayüzüyle elektrik bakım, pano kontrolü, otomasyon, otomotiv ve laboratuvar uygulamalarında kullanılabilir.

Genel ölçüm, dalga formu görüntüleme ve güç ölçümü olmak üzere üç farklı çalışma modu sunan FNIRSI DMC-100, geleneksel pens ampermetrelerin ötesinde analiz imkânı sağlar. NCV temassız gerilim algılama, faz ve nötr hattı tespiti, veri kaydı, Min-Max ölçümü, fener ve şarj edilebilir batarya özellikleriyle saha çalışmalarında pratik kullanım sunar.

FNIRSI DMC-100 Özellikleri

• True RMS ölçüm teknolojisi sayesinde sinüs biçiminde olmayan AC sinyallerinde daha güvenilir sonuçlar elde edilmesine yardımcı olur.
• AC ve DC akımı iletkene doğrudan seri bağlantı yapmadan pens üzerinden ölçebilir.
• 99.99A ve 600.0A akım kademeleriyle farklı elektrik ve elektronik uygulamalarına uyum sağlar.
• 999.9V’a kadar DC gerilim ve 750.0V’a kadar AC gerilim ölçümünü destekler.
• 10.000 count gösterim çözünürlüğü, ölçüm değerlerinin ayrıntılı biçimde görüntülenmesini sağlar.
• Genel ölçüm, dalga formu görüntüleme ve güç ölçümü olmak üzere üç farklı çalışma moduna sahiptir.
• Dalga formu modu, ölçülen elektriksel sinyalin değişimini renkli ekran üzerinde grafik olarak gösterebilir.
• Güç ölçüm modu, uyumlu bağlantı koşullarında elektriksel güç değerlerinin değerlendirilmesine yardımcı olur.
• 9.999Ω ile 99.99MΩ arasında sekiz kademeli direnç ölçümü sunar.
• 9.999nF ile 99.99mF arasında sekiz kademeli kapasitans ölçümünü destekler.
• 9.999Hz ile 9.999MHz arasında frekans ölçümü yapabilir.
• Uygun sıcaklık probuyla -55°C ile +1300°C arasında sıcaklık ölçümünü destekler.
• NCV temassız gerilim algılama fonksiyonu, canlı AC hatların ön kontrolünün yapılmasına yardımcı olur.
• Faz ve nötr hattı tespit fonksiyonu, tek probla hat ayrımı yapılmasını destekler.
• Diyot testi, yarı iletken bileşenlerin temel kontrolünde kullanılabilir.
• Sesli süreklilik testi, kablo, sigorta ve bağlantı kontrollerini hızlandırır.
• Data Hold fonksiyonu, ekrandaki ölçüm sonucunun sabitlenmesini sağlar.
• Minimum ve maksimum değer takibi, değişken ölçüm sonuçlarının incelenmesine yardımcı olur.
• Sıfırlama fonksiyonu, özellikle DC akım ölçümlerinde kalan sapmanın düzeltilmesini sağlar.
• 30 grup veri kaydı, geçmiş ölçümlerin cihaz üzerinde saklanmasına imkân tanır.
• Dahili fener, karanlık pano ve saha ortamlarında ölçüm bölgesinin aydınlatılmasına yardımcı olur.
• On kademeli ekran parlaklık ayarı, farklı ortam ışıklarında uygun görüntüleme sağlar.
• 1500mAh şarj edilebilir lityum bataryasıyla pil değiştirmeden kullanılabilir.
• USB Type-C bağlantısı üzerinden 5V / 1A ile şarj edilebilir.
• Beş, on beş veya otuz dakika otomatik kapanma seçeneklerinin yanı sıra otomatik kapanmayı devre dışı bırakma seçeneği sunar.
• Yazılım güncelleme desteğiyle cihaz firmware’i güncellenebilir.

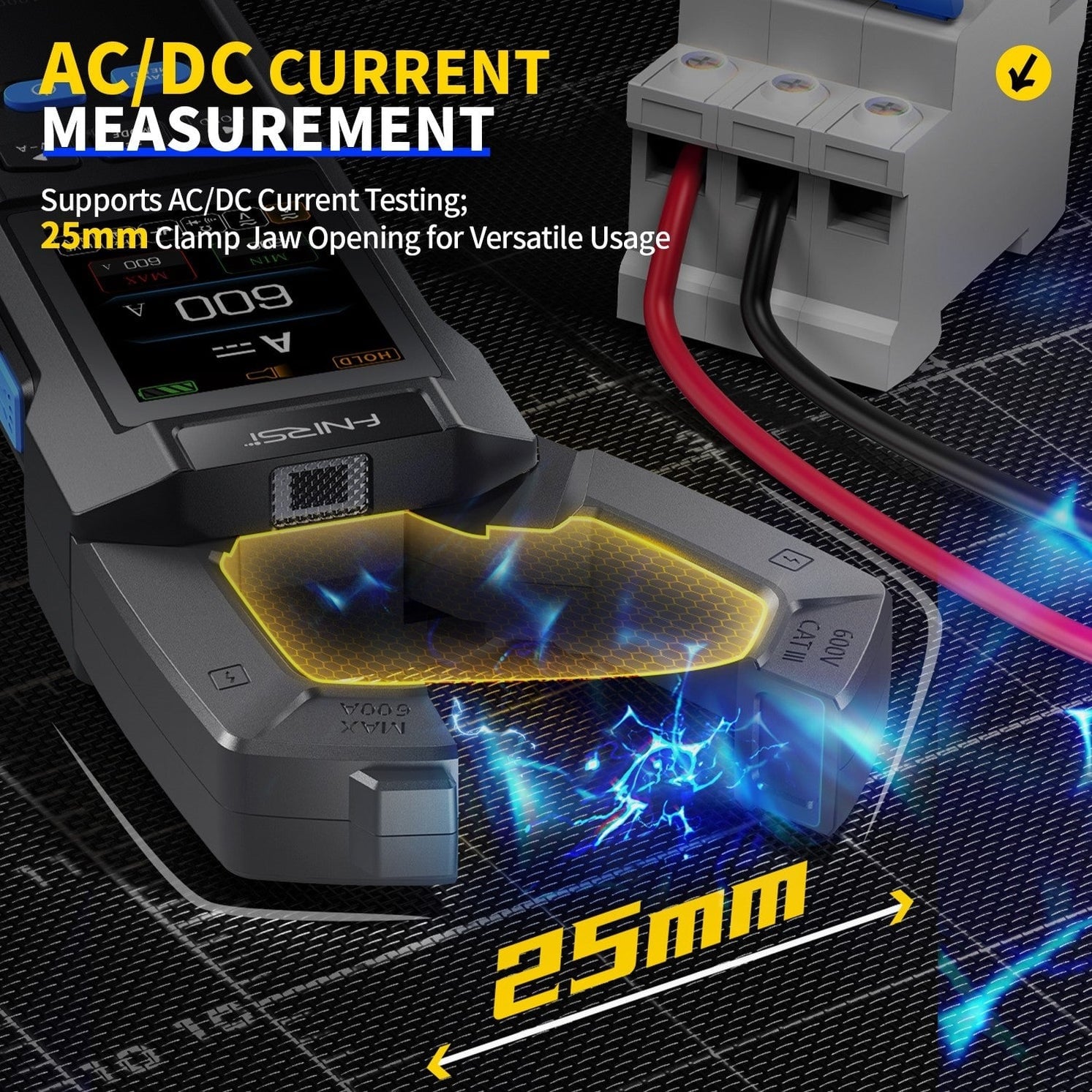

600A AC/DC Akım Ölçümü

FNIRSI DMC-100, 25 mm’ye kadar pens açıklığı sayesinde uygun çaptaki tek iletken üzerinden AC veya DC akım ölçümü yapabilir. İletkenin devreden ayrılmasına veya ölçüm cihazının devreye seri olarak bağlanmasına gerek kalmadan akım değerinin kontrol edilmesini sağlar.

Pensle akım ölçümü yapılırken yalnızca tek bir iletken çene içerisine alınmalıdır. Faz ve nötr iletkenlerinin aynı anda pens içerisine alınması, birbirine zıt manyetik alanlar nedeniyle yanlış veya sıfıra yakın sonuç oluşmasına neden olabilir.

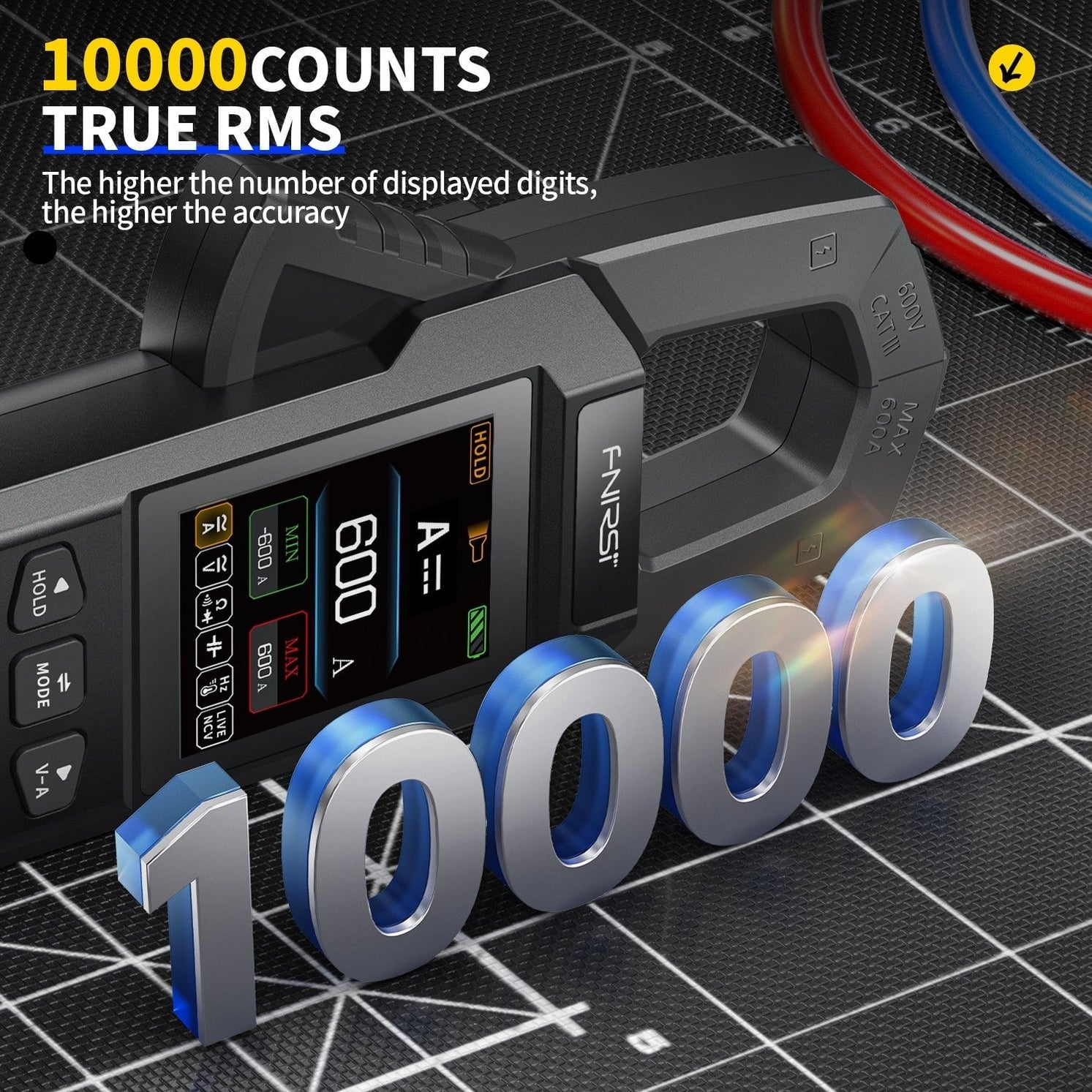

True RMS Ölçüm Teknolojisi

True RMS özelliği, özellikle inverter, frekans konvertörü, motor sürücüsü, anahtarlamalı güç kaynağı ve elektronik kontrollü yüklerde oluşan bozulmuş AC dalga şekillerinin ölçümünde avantaj sağlar. Ortalama değer esaslı standart multimetrelerde oluşabilecek sapmaları azaltarak sinyalin etkin değerinin daha doğru hesaplanmasına yardımcı olur.

Dalga Formu Görüntüleme Modu

DMC-100’ün dalga formu görüntüleme modu, ölçülen elektriksel sinyalin zamana bağlı değişimini 2.0 inç renkli TFT ekran üzerinde grafik olarak gösterir. Bu özellik, dalga şeklinin kararlılığının gözlemlenmesi, bozulmaların ön değerlendirilmesi ve değişken sinyallerin izlenmesi için kullanılabilir.

Dalga formu gösterimi temel analiz amacıyla kullanılmalıdır. Hassas zamanlama, bant genişliği veya yükselme süresi ölçümü gerektiren uygulamalarda uygun teknik özelliklere sahip bir osiloskop tercih edilmelidir.

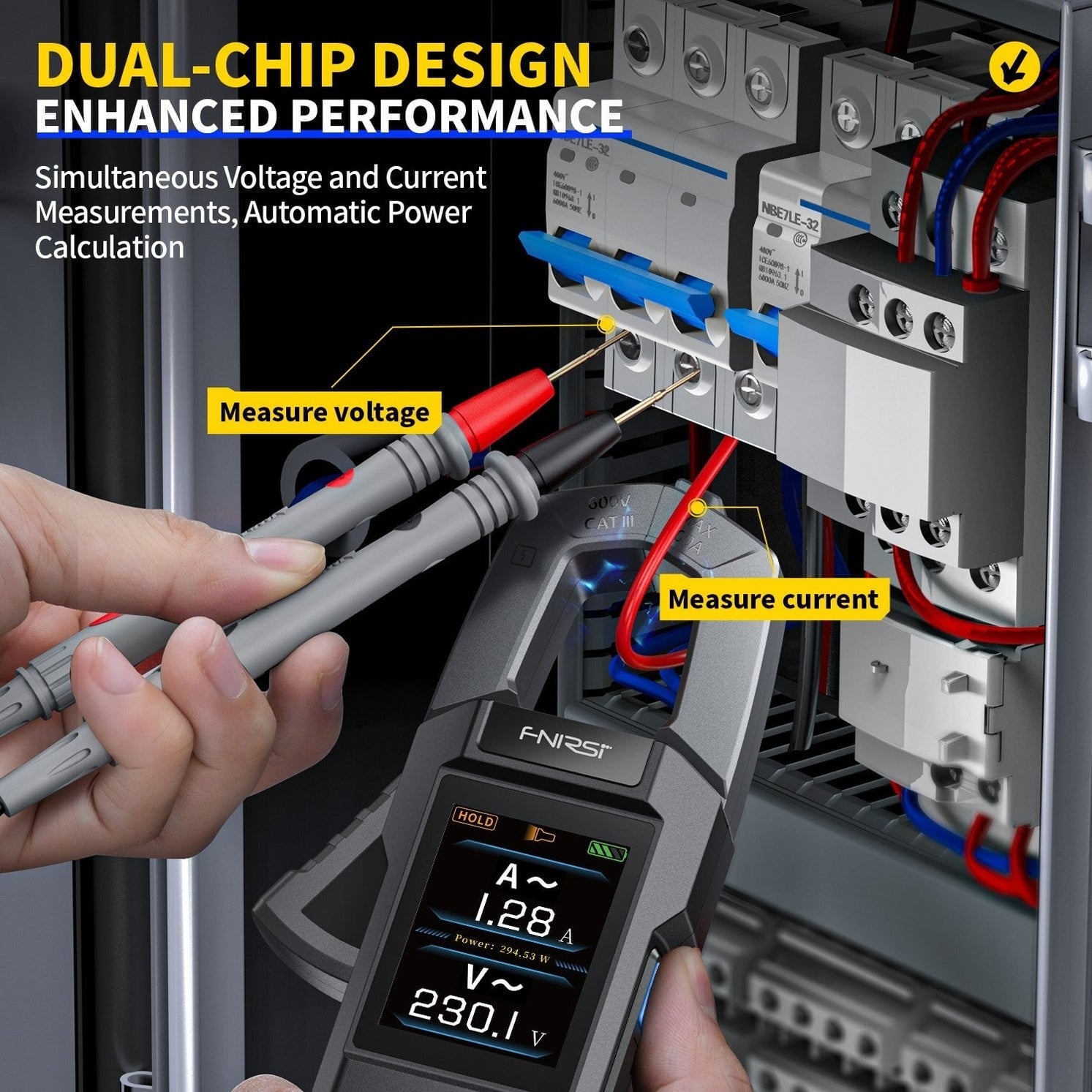

Güç Ölçümü ve Analiz Modu

Güç ölçüm modu, akım ve gerilim değerlerinin birlikte değerlendirilmesine yardımcı olur. Elektrikli cihazların, panoların ve farklı yüklerin çalışma sırasında çektiği gücün incelenmesinde kullanılabilir. Güç ölçümü yapılırken cihaz bağlantılarının kullanım kılavuzuna uygun şekilde gerçekleştirilmesi gerekir.

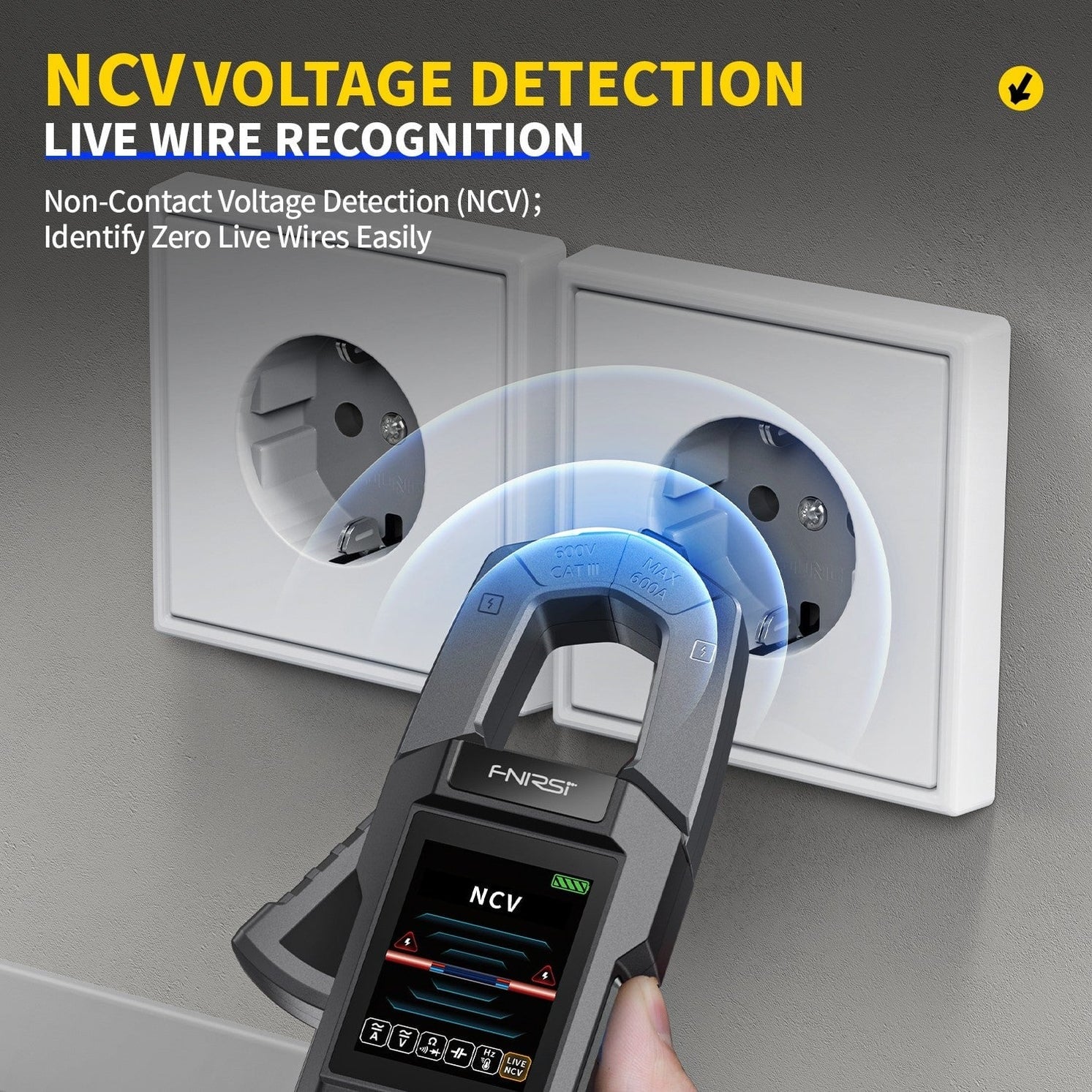

NCV ve Faz-Nötr Hattı Tespiti

NCV fonksiyonu, elektrik kablosuna doğrudan metal temas sağlanmadan AC gerilim varlığının ön kontrolünü yapar. Faz ve nötr hattı tespit fonksiyonu ise tek prob kullanılarak canlı hattın belirlenmesine yardımcı olur.

NCV ve faz tespit özellikleri yardımcı kontrol fonksiyonlarıdır. Gerilim bulunmadığını doğrulamak için uygun güvenlik kategorisine sahip bir gerilim test cihazı veya multimetreyle temaslı ölçüm yapılmalıdır.

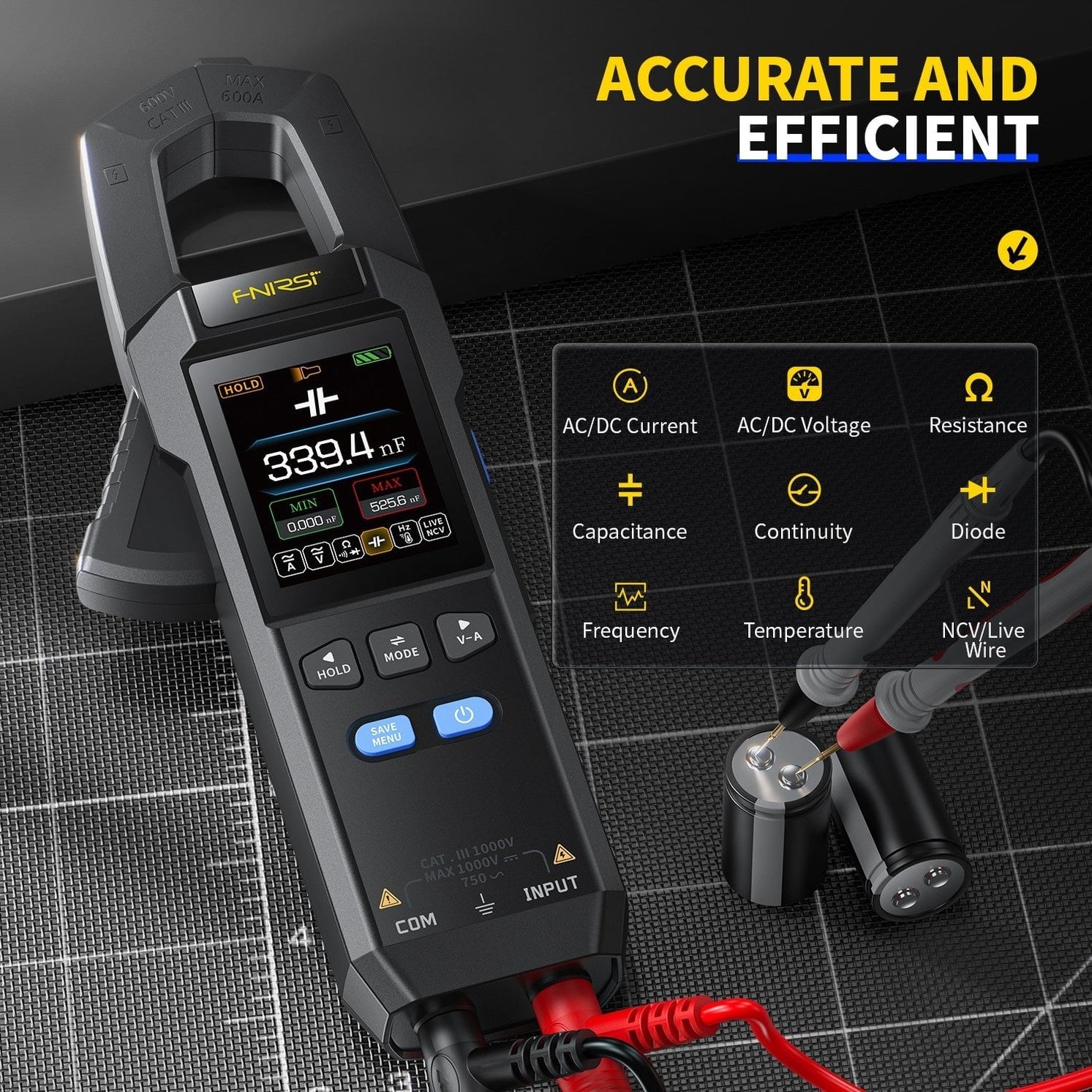

Çok Fonksiyonlu Multimetre Ölçümleri

• AC ve DC gerilim ölçümü
• AC ve DC akım ölçümü
• Direnç ölçümü
• Kapasitans ölçümü
• Frekans ölçümü
• Sıcaklık ölçümü
• Diyot testi
• Sesli süreklilik testi
• NCV temassız gerilim algılama
• Faz ve nötr hattı tespiti

2.0 İnç TFT Renkli Ekran

FNIRSI DMC-100, 240 × 320 piksel çözünürlüğe sahip 2.0 inç TFT renkli ekranla donatılmıştır. Ölçüm değerleri, dalga formu grafikleri, menüler ve cihaz ayarları renkli kullanıcı arayüzü üzerinden görüntülenebilir. On kademeli parlaklık ayarı, iç ve dış mekân çalışmalarında ekranın okunabilirliğini artırır.

Veri Kaydı ve Ölçüm Takibi

Cihaz, 30 grup ölçüm sonucunu hafızasında saklayabilir. Data Hold, minimum ve maksimum değer takibi ile sıfırlama fonksiyonları; değişken yüklerin, akım dalgalanmalarının ve farklı çalışma koşullarının değerlendirilmesini kolaylaştırır.

Kullanım Alanları

• Elektrik panosu bakım ve kontrolleri
• Endüstriyel motor ve sürücü sistemleri
• İnverter ve frekans konvertörü ölçümleri
• Elektrik tesisatı arıza tespiti
• Klima ve HVAC sistemleri
• Otomotiv elektrik sistemleri
• Güneş enerjisi ve enerji depolama sistemleri
• Teknik servis ve saha uygulamaları
• Ar-Ge ve laboratuvar çalışmaları
• Meslek lisesi ve üniversite laboratuvarları

FNIRSI DMC-100’ün Öne Çıkan Avantajları

• 600A’ya kadar AC/DC pens akım ölçümü
• 1000V’a kadar DC ve 750V’a kadar AC gerilim ölçümü
• 10.000 count True RMS ölçüm
• Dalga formu görüntüleme
• Güç ölçümü ve analiz modu
• NCV temassız gerilim algılama
• Faz ve nötr hattı tespiti
• Direnç, kapasitans, frekans ve sıcaklık ölçümü
• 30 grup veri kaydı
• 2.0 inç renkli TFT ekran
• Şarj edilebilir batarya ve USB Type-C bağlantısı

Genel Teknik Özellikler

Akım ve Gerilim Ölçüm Özellikleri

Diğer Ölçüm Özellikleri

Ölçüm ve Kullanım Fonksiyonları
