FNIRSI DS215H Çift Kanallı Osiloskop | 50MHz 250MSa/s ve Sinyal Jeneratörü

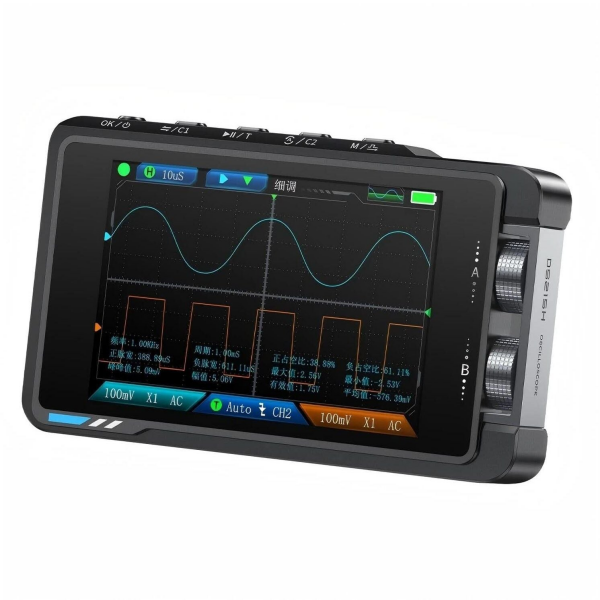

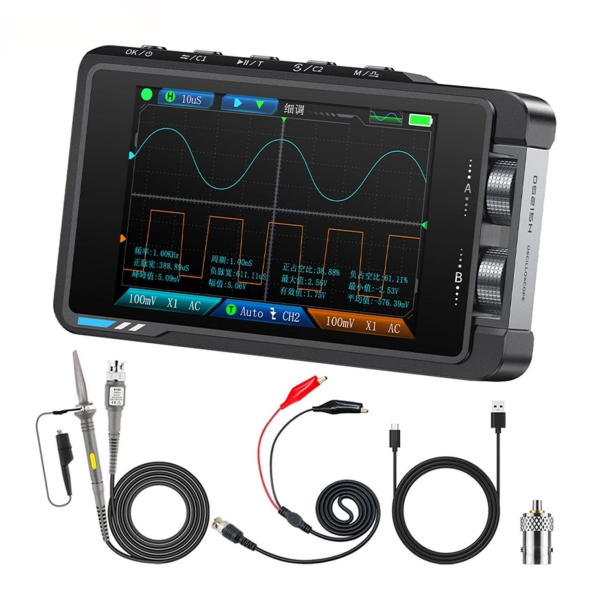

FNIRSI DS215H Taşınabilir Çift Kanallı Dijital Osiloskop ve Sinyal Jeneratörü
FNIRSI DS215H; çift kanallı dijital osiloskop ve fonksiyon sinyal jeneratörünü kompakt bir gövdede birleştiren 2’si 1 arada taşınabilir elektronik ölçüm cihazıdır. Elektronik bakım, arıza tespiti, devre geliştirme, Ar-Ge, eğitim ve saha uygulamalarında sinyal görüntüleme ve test işlemlerinin tek cihaz üzerinden gerçekleştirilmesini sağlar.
50MHz analog bant genişliği ve 250MSa/s gerçek zamanlı örnekleme hızı sayesinde analog, dijital ve karma devrelerdeki sinyaller ayrıntılı şekilde incelenebilir. Bağımsız iki kanal yapısı, farklı sinyallerin aynı anda görüntülenmesine ve karşılaştırılmasına imkân tanır. Dahili 50kHz fonksiyon jeneratörü ise elektronik devrelerin harici bir sinyal kaynağına ihtiyaç duyulmadan test edilmesini kolaylaştırır.
FNIRSI DS215H Osiloskop Özellikleri
- İki bağımsız analog kanal sayesinde iki farklı sinyal eş zamanlı olarak görüntülenebilir ve karşılaştırılabilir.
- 50MHz analog bant genişliği, elektronik devrelerdeki analog ve dijital sinyallerin analiz edilmesini sağlar.
- 250MSa/s gerçek zamanlı örnekleme hızı, hızlı değişen dalga formlarının ayrıntılı biçimde görüntülenmesine yardımcı olur.
- 8-bit dikey çözünürlük, sinyal genliklerinin dijital olarak işlenmesini ve ekranda gösterilmesini sağlar.
- 10mV/div ile 10V/div arasındaki dikey hassasiyet ayarı, farklı genlik seviyelerindeki sinyallerin uygun ölçekte incelenmesine olanak tanır.
- 20ns/div ile 20s/div arasındaki zaman tabanı, hızlı darbelerden yavaş değişen sinyallere kadar geniş bir ölçüm aralığı sunar.
- Auto, Normal ve Single tetikleme modları, periyodik ve tek seferlik sinyallerin kararlı şekilde yakalanmasına yardımcı olur.
- Yükselen ve düşen kenar tetikleme seçenekleri, farklı sinyal geçişlerinin analiz edilmesini sağlar.
- 1X ve 10X prob seçenekleri, farklı sinyal seviyelerinde uygun ölçüm yapılmasına imkân tanır.
- Frekans, periyot, Vpp, Vmax, Vmin, RMS, ortalama değer, duty cycle ve darbe genişliği gibi temel ölçüm parametrelerini ekranda gösterebilir.
- ±400V tepe giriş koruması, uygun prob ve doğru ölçüm ayarları kullanıldığında daha güvenli çalışma sağlar.
- 14MB dahili depolama alanı, ölçüm verilerinin ve ekran görüntülerinin cihaz üzerinde saklanmasına yardımcı olur.
50kHz Fonksiyon Sinyal Jeneratörü
FNIRSI DS215H’nin dahili fonksiyon jeneratörü, elektronik devrelerin girişlerine kontrollü test sinyalleri uygulanmasını sağlar. 0 ile 50kHz arasında ayarlanabilen frekans aralığı, 13 farklı dalga formu ve ayarlanabilir çıkış özellikleri sayesinde eğitim, devre geliştirme ve arıza tespit uygulamalarında kullanılabilir.
- 0–50kHz frekans aralığı
- 13 farklı dalga formu
- 0.1V ile 3.0V arasında ayarlanabilir çıkış genliği
- Kare dalga için %0–%100 görev döngüsü ayarı
- Frekans, genlik ve duty cycle parametrelerini ayarlama imkânı
- Devre girişlerini, filtreleri ve sinyal işleme katlarını test etmeye uygun yapı
3.5 İnç IPS Renkli Ekran
Cihazda bulunan 3.5 inç IPS renkli ekran, 480 × 320 piksel çözünürlüğü sayesinde dalga formlarının ve ölçüm değerlerinin net şekilde görüntülenmesini sağlar. Döner ayar düğmesi ve kullanıcı dostu menü yapısı, zaman tabanı, dikey ölçek, tetikleme ve sinyal jeneratörü ayarlarının hızlı biçimde değiştirilmesine yardımcı olur.
Taşınabilir ve Kompakt Tasarım
FNIRSI DS215H, 66 × 110 × 19.5 mm boyutları ve yaklaşık 138 gram ağırlığıyla kolayca taşınabilir. 1500mAh dahili lityum bataryası laboratuvar koşullarında yaklaşık 4 saate kadar kullanım sunar. USB Type-C şarj bağlantısı sayesinde cihaz sahada, teknik serviste veya eğitim ortamında pratik biçimde şarj edilebilir.
Kullanım Alanları
- Elektronik kart bakım ve onarımı
- Elektronik devre geliştirme ve prototipleme
- Endüstriyel saha ölçümleri
- Teknik servis ve arıza tespiti
- Güç kaynağı ve kontrol devresi testleri
- Mikrodenetleyici ve gömülü sistem çalışmaları
- Ar-Ge laboratuvarları
- Meslek lisesi ve üniversite laboratuvarları
- Hobi elektroniği uygulamaları
FNIRSI DS215H’nin Öne Çıkan Avantajları
- Osiloskop ve sinyal jeneratörü tek cihazda
- 50MHz çift kanallı ölçüm
- 250MSa/s gerçek zamanlı örnekleme
- 50kHz dahili fonksiyon jeneratörü
- 13 farklı dalga formu
- 3.5 inç IPS renkli ekran
- ±400V tepe giriş koruması
- Yaklaşık 4 saat çalışma süresi
- 138 gram hafif ve kompakt gövde
- USB Type-C şarj desteği
Genel Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka / Model | FNIRSI / DS215H |
| Ürün Tipi | 2’si 1 Arada Dijital Osiloskop ve Sinyal Jeneratörü |
| Ekran | 3.5 inç IPS renkli ekran |
| Ekran Çözünürlüğü | 480 × 320 piksel |
| Batarya | 1500mAh lityum batarya |
| Çalışma Süresi | Yaklaşık 4 saat |
| Güç Girişi | USB Type-C, 5V / 1A |
| Menü Dilleri | Çince, İngilizce, Almanca, İspanyolca, Japonca, Rusça, Korece ve Portekizce |
| Boyutlar | 66 × 110 × 19.5 mm |
| Ağırlık | Yaklaşık 138 g |
Osiloskop Teknik Özellikleri
| Özellik | Değer |
|---|---|
| Kanal Sayısı | 2 bağımsız analog kanal |
| Analog Bant Genişliği | 50MHz |
| Gerçek Zamanlı Örnekleme Hızı | 250MSa/s |
| Dikey Çözünürlük | 8-bit |
| Giriş Empedansı | 1MΩ |
| Zaman Tabanı | 20ns/div – 20s/div |
| Dikey Hassasiyet | 10mV/div – 10V/div |
| Maksimum Giriş Gerilimi | ±400V tepe |
| Tetikleme Modları | Auto / Normal / Single |
| Tetikleme Kenarı | Yükselen / Düşen |
| Prob Seçimi | 1X / 10X |
| Gösterilen Ölçümler | Frekans, periyot, Vpp, Vmax, Vmin, RMS, ortalama, görev döngüsü ve genişlik |
| Depolama Alanı | 14MB |
Sinyal Jeneratörü Teknik Özellikleri
| Özellik | Değer |
|---|---|
| Jeneratör Tipi | Dahili Fonksiyon Sinyal Jeneratörü |
| Frekans Aralığı | 0–50kHz |
| Dalga Formu Sayısı | 13 farklı dalga formu |
| Çıkış Genliği | 0.1V–3.0V |
| Kare Dalga Görev Döngüsü | %0–%100 |
