FNIRSI DSO-153 Mini Dijital Osiloskop | 1MHz ve 10kHz Sinyal Jeneratörü

FNIRSI DSO-153 2’si 1 Arada Mini Dijital Osiloskop ve Sinyal Jeneratörü

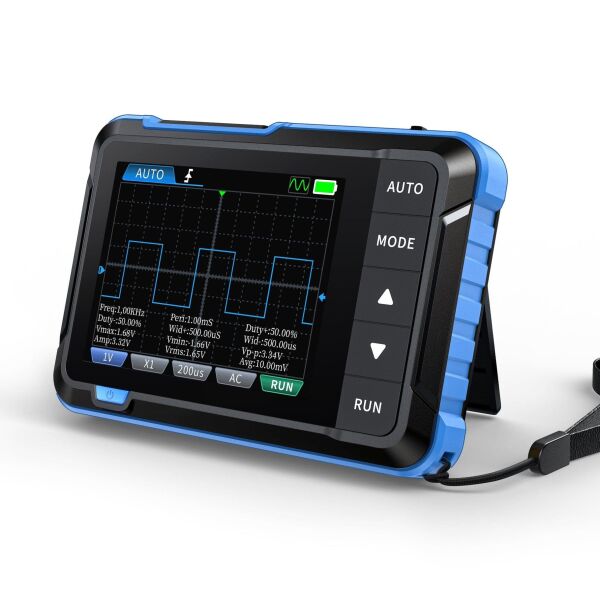

FNIRSI DSO-153; tek kanallı dijital osiloskop ve fonksiyon sinyal jeneratörünü kompakt bir gövdede birleştiren taşınabilir bir elektronik ölçüm cihazıdır. 1MHz analog bant genişliği ve 5MSa/s gerçek zamanlı örnekleme hızı sayesinde düşük frekanslı elektronik devrelerdeki sinyallerin görüntülenmesine ve temel analizlerinin yapılmasına yardımcı olur.

Dahili sinyal jeneratörü, farklı dalga formlarını 10kHz’e kadar üreterek elektronik devrelerin harici bir sinyal kaynağına ihtiyaç duyulmadan test edilmesini sağlar. 2.8 inç renkli ekranı, USB Type-C şarj desteği, hafif yapısı ve kolay kullanımı sayesinde eğitim, elektronik bakım ve hobi uygulamaları için ekonomik ve pratik bir çözüm sunar.

FNIRSI DSO-153 Özellikleri

• Dijital osiloskop ve sinyal jeneratörünü tek gövdede birleştiren 2’si 1 arada tasarıma sahiptir.
• 1MHz analog bant genişliği, düşük frekanslı analog ve dijital sinyallerin incelenmesine yardımcı olur.
• 5MSa/s gerçek zamanlı örnekleme hızıyla dalga formlarını dijital olarak yakalar ve ekranda görüntüler.
• 500ns/div ile 20s/div arasındaki zaman tabanı, hızlı darbelerden yavaş değişen sinyallere kadar farklı ölçüm ihtiyaçlarını destekler.
• 10mV/div ile 20V/div arasındaki dikey hassasiyet ayarı, farklı genlik seviyelerindeki sinyallerin uygun ölçekte görüntülenmesini sağlar.
• 1X prob kullanımında ±40V, 10X prob kullanımında ise ±400V seviyesine kadar belirtilen giriş desteğini sunar.
• Dahili fonksiyon sinyal jeneratörü 14 farklı dalga formu üretebilir.
• 0–10kHz arasında ayarlanabilir sinyal çıkışı sağlar.
• 0.1V ile 3.3V arasında ayarlanabilir çıkış genliği sunar.
• 2.8 inç 320 × 240 piksel TFT renkli ekran, dalga formlarının ve ayarların rahatça görüntülenmesini sağlar.

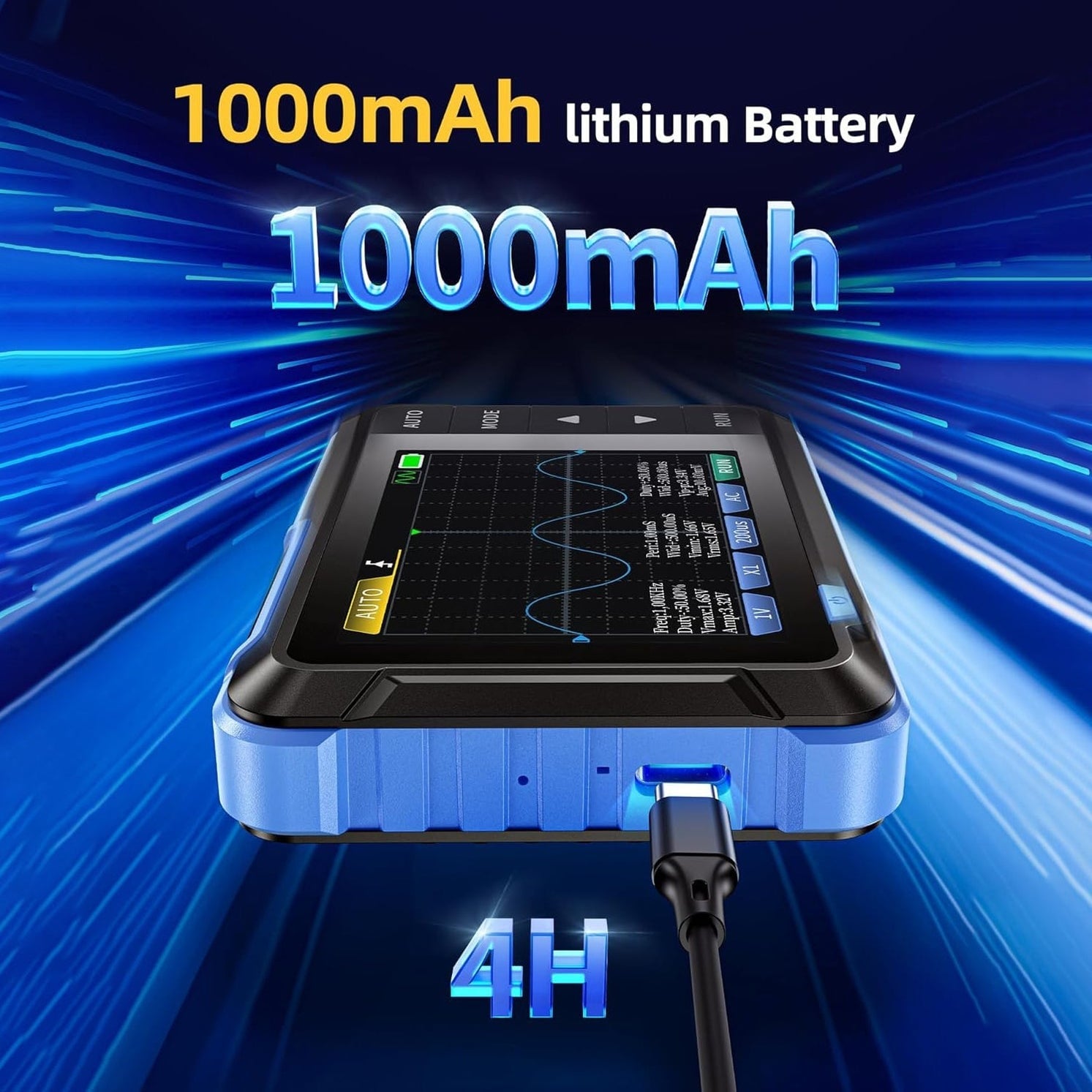

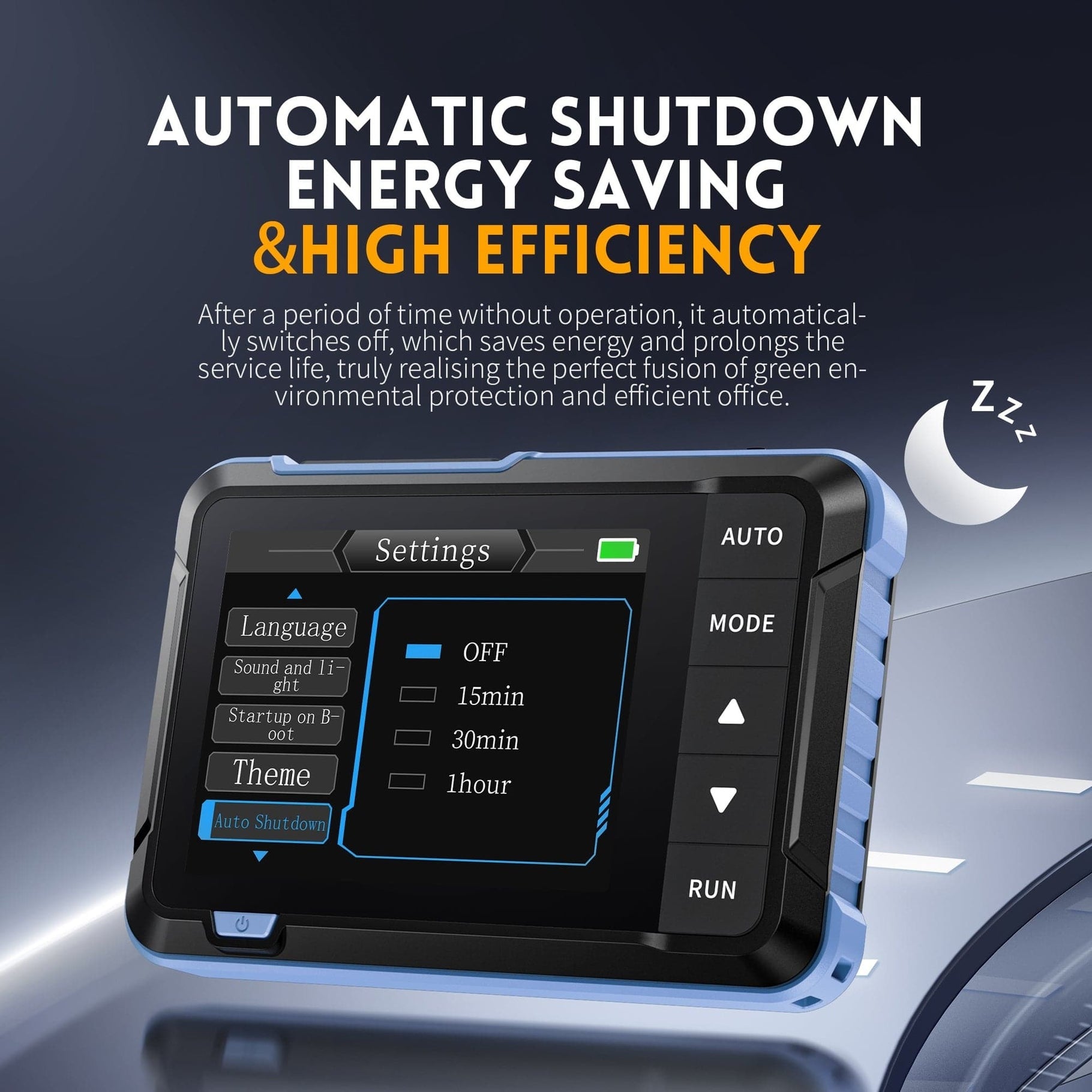

• 1000mAh dahili lityum batarya, prizden bağımsız taşınabilir kullanım sunar.

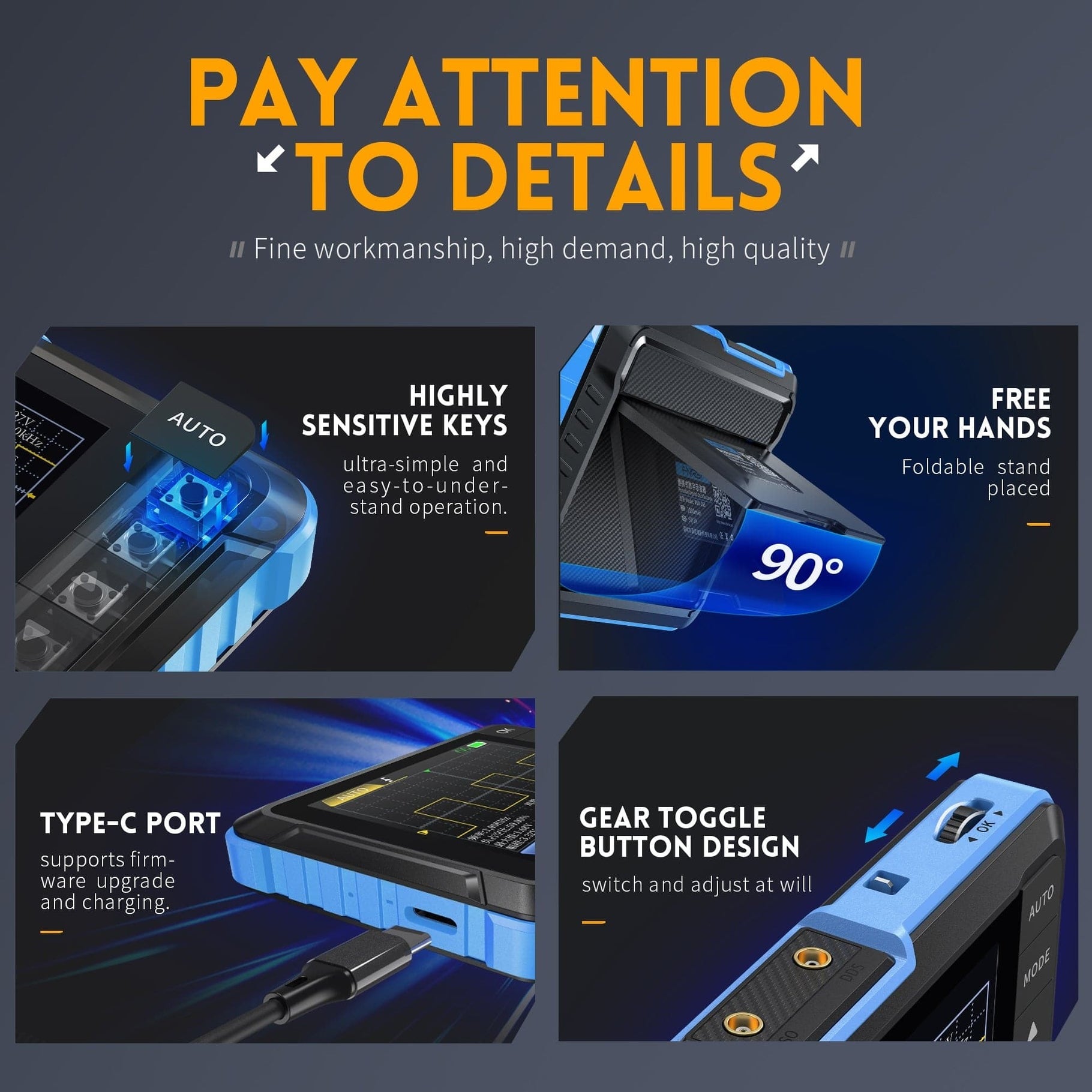

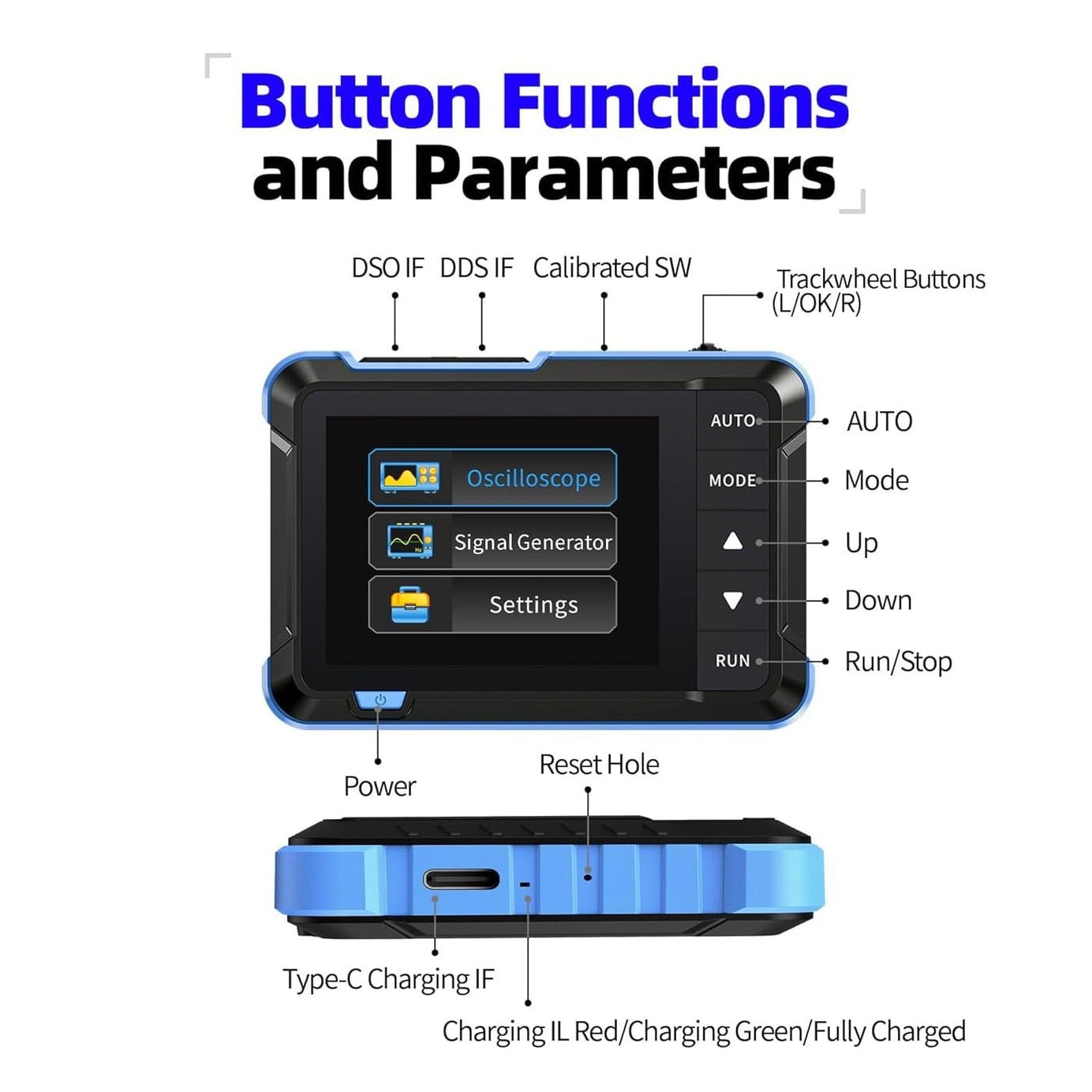

• USB Type-C bağlantısı üzerinden şarj edilebilir.
• Yaklaşık 100 gram ağırlığıyla cepte veya teknik servis çantasında kolayca taşınabilir.

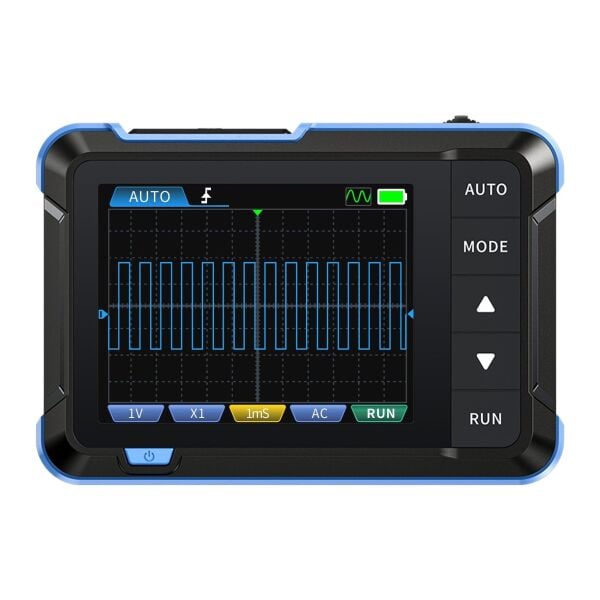

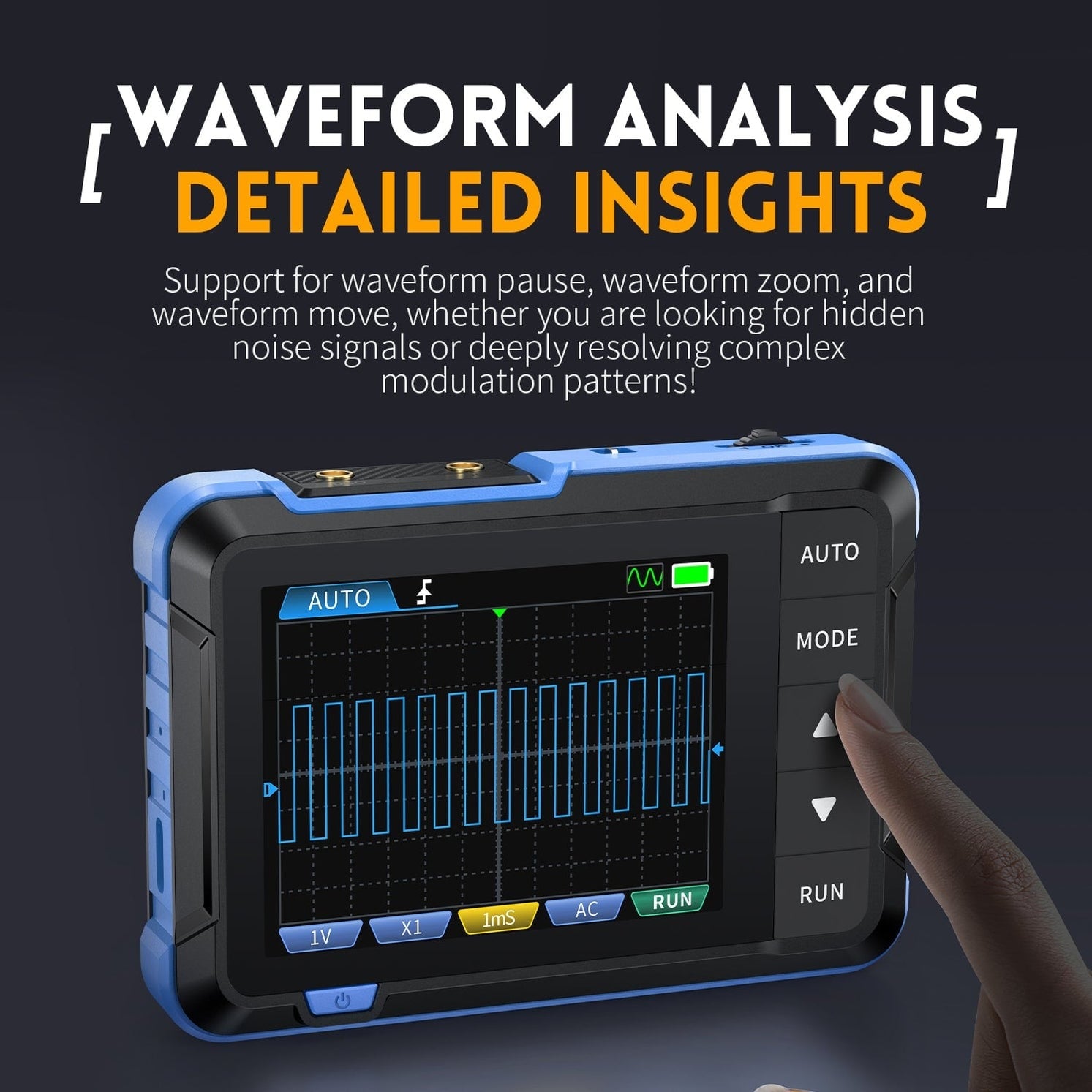

1MHz Dijital Osiloskop

FNIRSI DSO-153, elektronik devrelerdeki gerilim değişimlerinin zaman ekseninde görüntülenmesini sağlar. 1MHz bant genişliği; ses devreleri, sensör çıkışları, düşük frekanslı PWM sinyalleri, güç kaynağı kontrolleri ve temel mikrodenetleyici uygulamaları gibi düşük frekanslı ölçümlerde kullanılabilir.

Ölçüm yapılacak sinyalin frekansı, genliği ve prob oranı dikkate alınarak uygun zaman tabanı ve dikey hassasiyet seçilmelidir. Cihazın 1MHz bant genişliği nedeniyle daha yüksek frekanslı sinyallerde genlik ve dalga şekli doğruluğu sınırlanabilir.

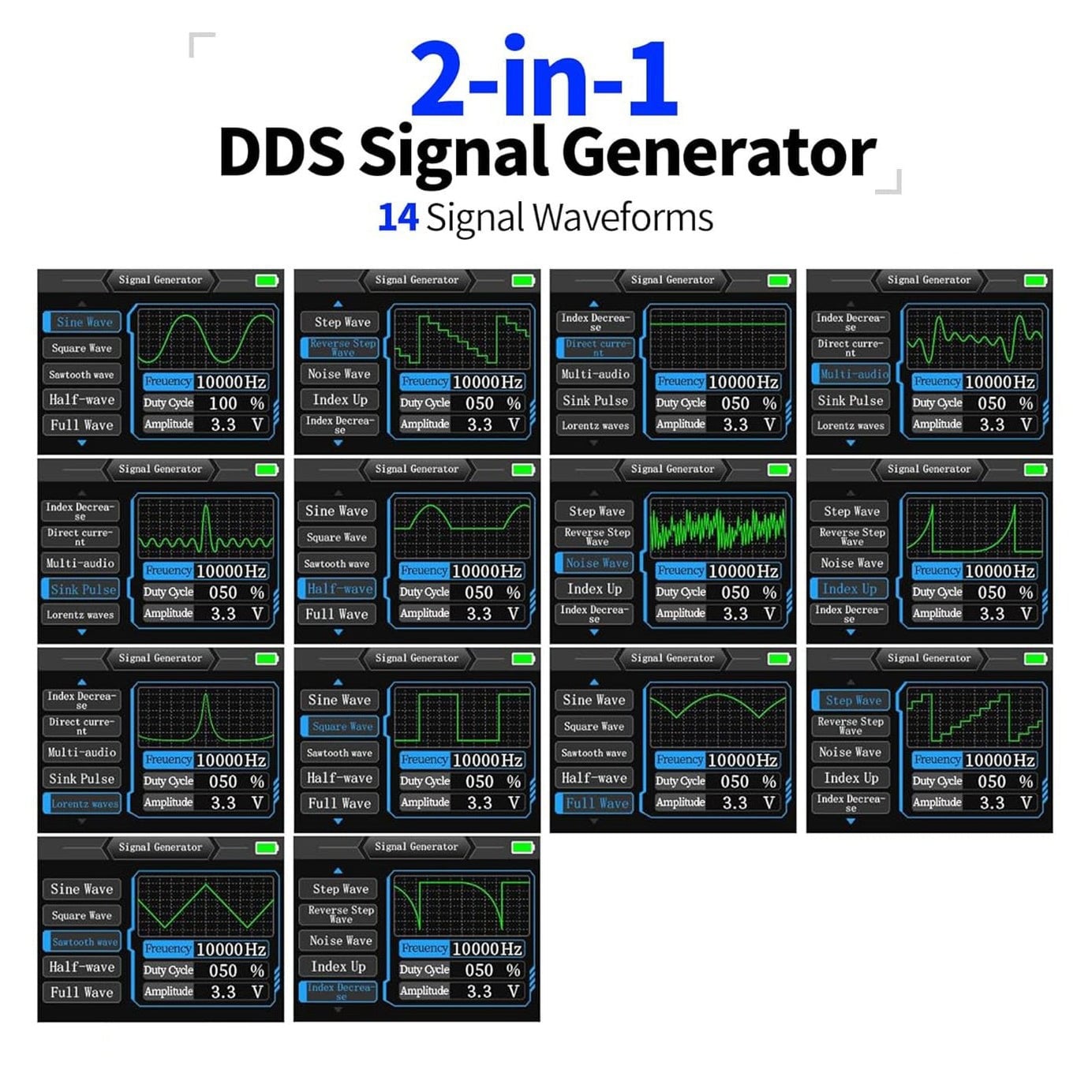

10kHz Fonksiyon Sinyal Jeneratörü

Dahili sinyal jeneratörü, elektronik devrelerin girişlerine kontrollü test sinyalleri uygulanmasına imkân tanır. Bu özellik; filtrelerin, yükselteçlerin, ses devrelerinin, sensör girişlerinin ve temel sinyal işleme katlarının kontrol edilmesinde kullanılabilir.

• 0–10kHz frekans aralığı
• 14 farklı dalga formu
• 0.1V–3.3V ayarlanabilir çıkış genliği
• Temel devre geliştirme ve test uygulamalarına uygun sinyal üretimi
• Harici sinyal jeneratörü ihtiyacını azaltan entegre yapı

Yüksek Gerilim Giriş Desteği

FNIRSI DSO-153, 1X prob kullanımında ±40V, 10X prob kullanımında ise ±400V seviyesine kadar belirtilen giriş aralığını destekler. Yüksek gerilim ölçümlerinde probun gerilim sınıfı, prob oranı, cihaz ayarı ve bağlantı yöntemi mutlaka kontrol edilmelidir.

Cihazın belirtilen giriş aralığı, güvenlik kategorisi sertifikasıyla aynı anlama gelmez. Şebeke gerilimi ve yüksek enerjili elektrik tesisatlarında yalnızca uygun güvenlik kategorisine sahip profesyonel ölçüm cihazları ve problar kullanılmalıdır.

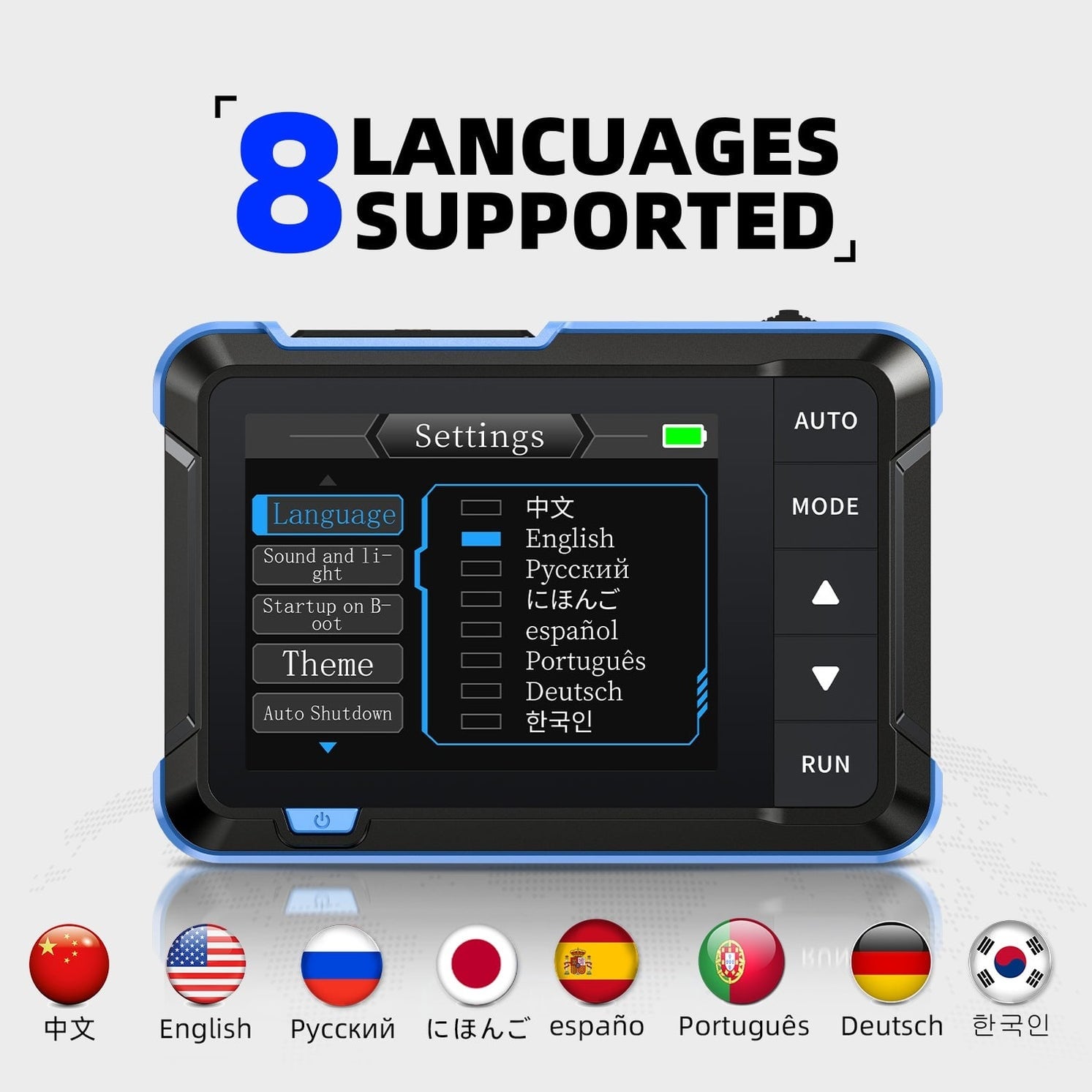

2.8 İnç TFT Renkli Ekran

2.8 inç TFT ekran, 320 × 240 piksel çözünürlüğüyle dalga formlarının, ölçüm ölçeklerinin ve sinyal jeneratörü ayarlarının görüntülenmesini sağlar. Kompakt ekran yapısı cihazın küçük boyutlarını korurken temel ölçüm bilgilerinin tek ekranda takip edilmesine yardımcı olur.

Kompakt ve Taşınabilir Tasarım

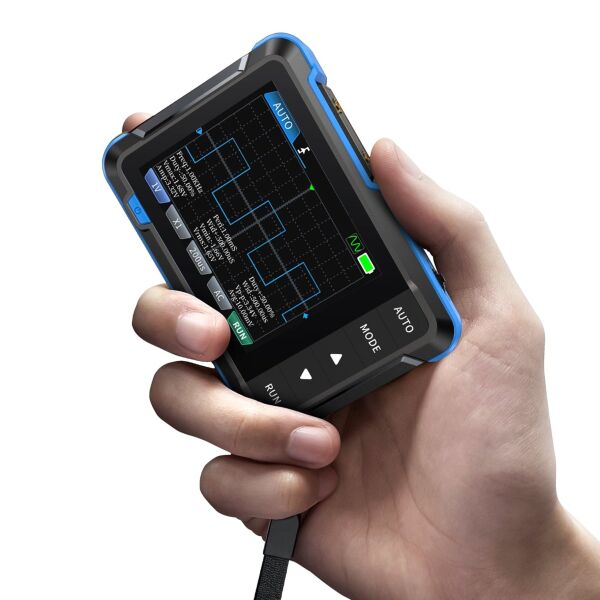

99 × 68.3 × 19.5 mm boyutları ve yaklaşık 100 gram ağırlığıyla FNIRSI DSO-153, cepte veya küçük bir takım çantasında kolayca taşınabilir. 1000mAh dahili bataryası sayesinde eğitim ortamlarında, çalışma tezgâhında ve saha kontrollerinde harici güç bağlantısına ihtiyaç duymadan kullanılabilir.

Kullanım Alanları

• Elektronik kart bakım ve onarımı
• Temel devre geliştirme ve prototipleme
• Ses devrelerinin kontrolü
• Sensör sinyallerinin görüntülenmesi
• Düşük frekanslı PWM sinyallerinin incelenmesi
• Güç kaynağı ve regülatör testleri
• Eğitim ve laboratuvar uygulamaları
• Hobi elektroniği ve DIY projeleri
• Teknik servis ön kontrolleri

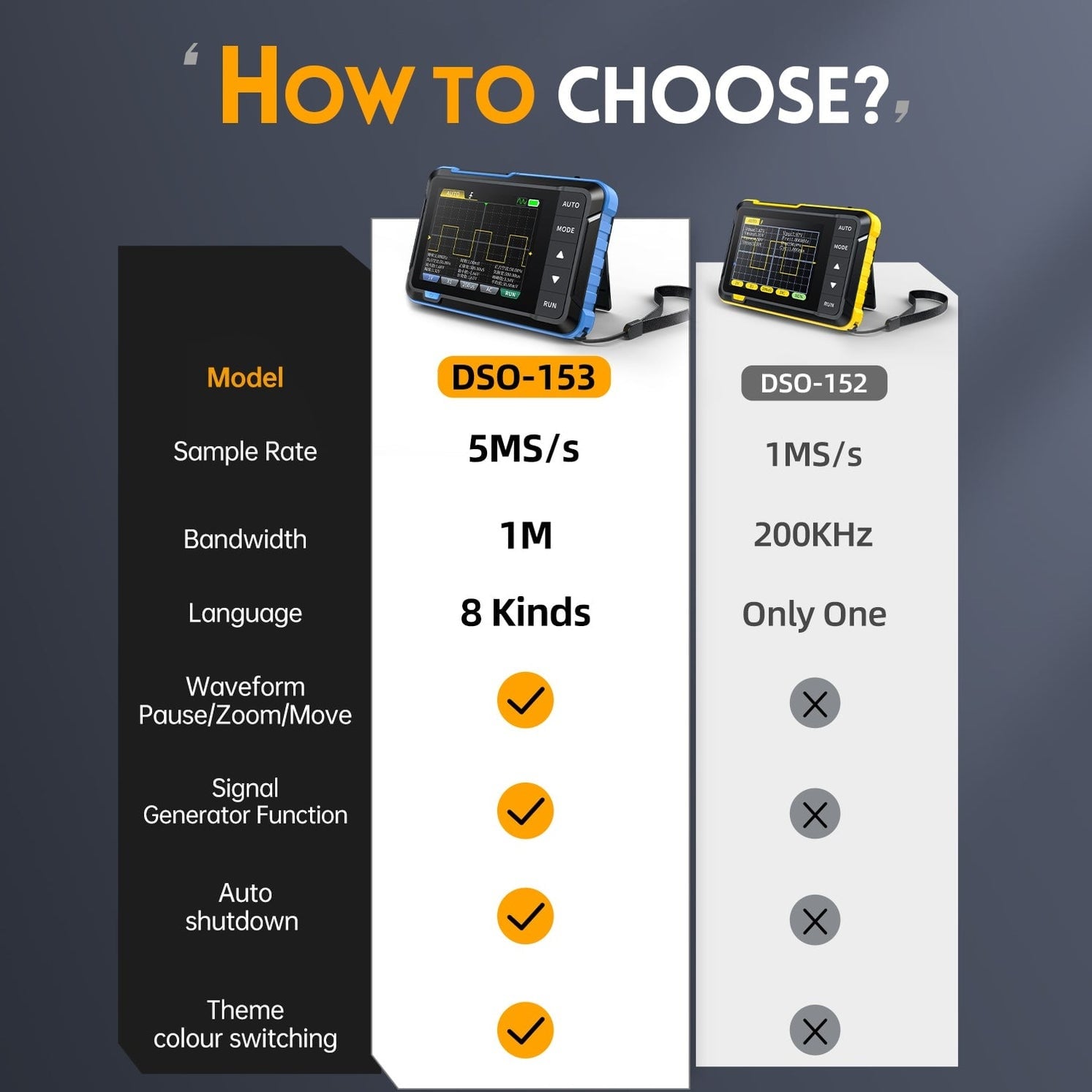

FNIRSI DSO-153’ün Öne Çıkan Avantajları

• Osiloskop ve sinyal jeneratörü tek cihazda
• 1MHz analog bant genişliği
• 5MSa/s gerçek zamanlı örnekleme
• 14 farklı dalga formu
• 10kHz’e kadar sinyal üretimi
• 1X ve 10X prob desteği
• 10X probla ±400V belirtilen giriş aralığı
• 2.8 inç TFT renkli ekran
• USB Type-C şarj
• Hafif ve taşınabilir mini tasarım

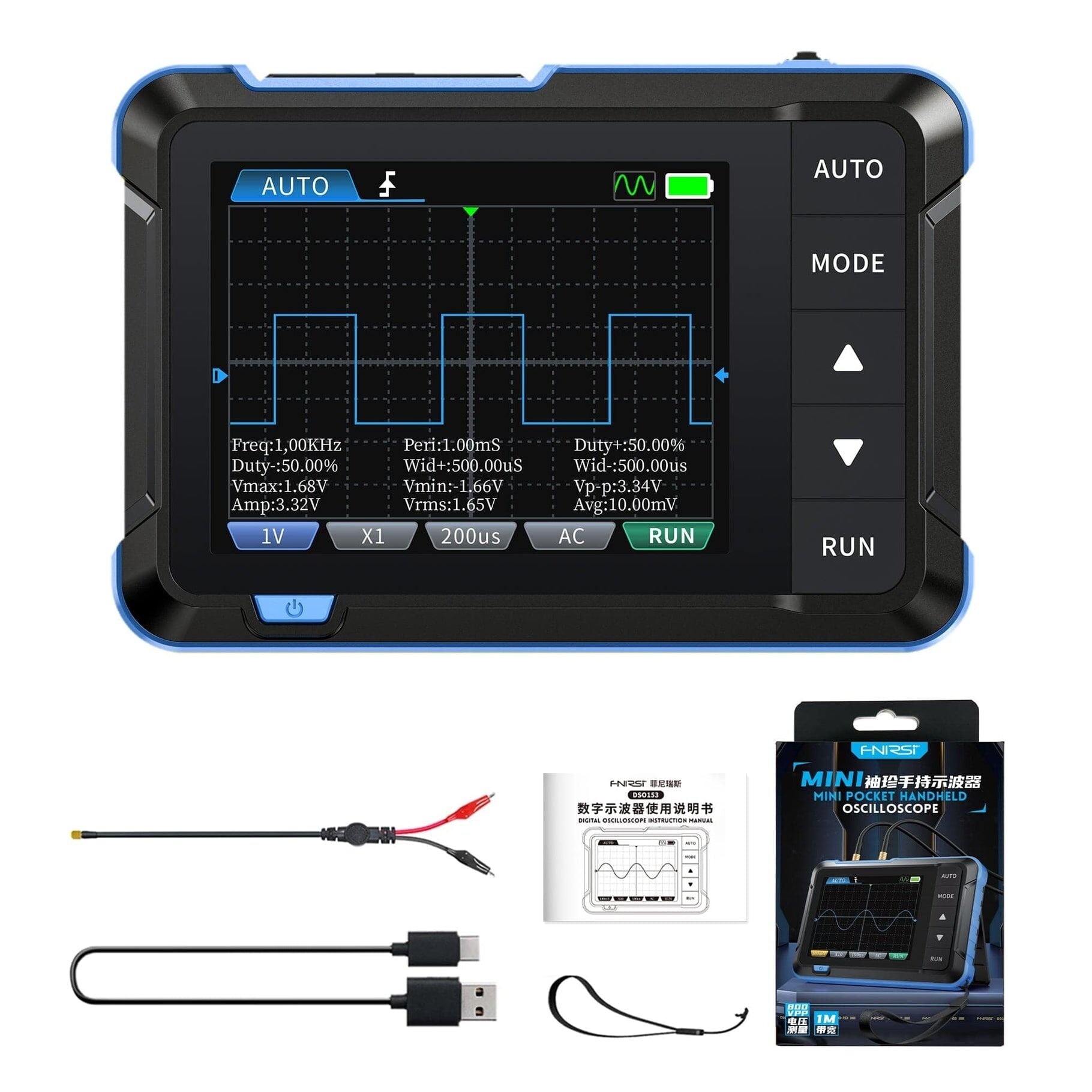

Kutu İçeriği

• FNIRSI DSO-153 mini dijital osiloskop
• Test kabloları
• USB Type-C şarj kablosu
• Kullanım kılavuzu

Genel Teknik Özellikler

Osiloskop Teknik Özellikleri

Sinyal Jeneratörü Teknik Özellikleri
