FNIRSI DSO-510 Taşınabilir Osiloskop | 10MHz, 48MSa/s ve 50kHz Sinyal Jeneratörü

FNIRSI DSO-510 Taşınabilir Dijital Osiloskop | 10MHz ve 50kHz Sinyal Jeneratörü

FNIRSI DSO-510; elektronik bakım, devre analizi, Ar-Ge, eğitim ve hobi uygulamaları için geliştirilen kompakt bir dijital osiloskoptur. 10MHz analog bant genişliği ve 48MSa/s gerçek zamanlı örnekleme hızı sayesinde düşük ve orta frekanslı analog ve dijital sinyallerin ayrıntılı şekilde görüntülenmesini sağlar.

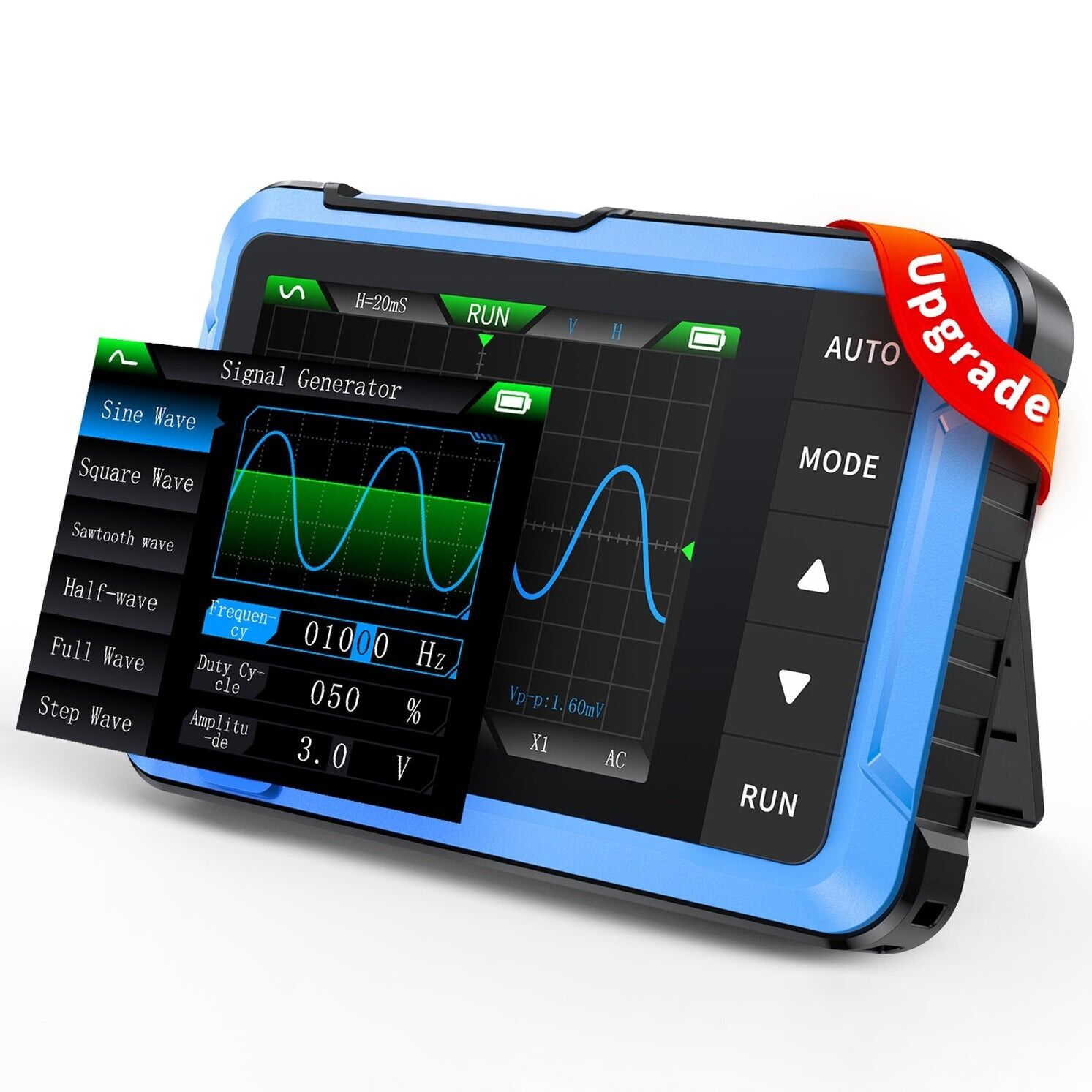

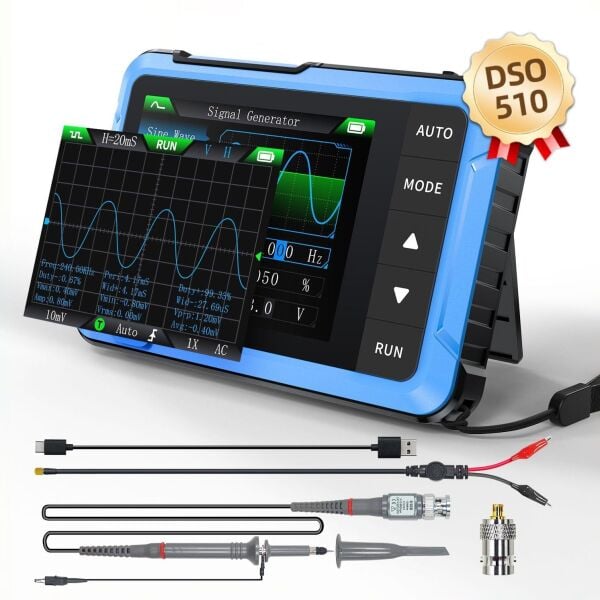

Tek kanallı osiloskop yapısına ek olarak dahili 50kHz fonksiyon sinyal jeneratörü sunan FNIRSI DSO-510, ölçüm ve test işlemlerinin tek cihaz üzerinden gerçekleştirilmesine yardımcı olur. 2.8 inç renkli ekranı, tek tuş AUTO fonksiyonu, farklı tetikleme modları ve hafif gövdesi sayesinde laboratuvarın yanı sıra saha çalışmalarında da pratik kullanım sunar.

FNIRSI DSO-510 Özellikleri

• 10MHz analog bant genişliği sayesinde düşük ve orta frekanslı elektronik sinyallerin incelenmesini sağlar.
• 48MSa/s gerçek zamanlı örnekleme hızı, dalga formlarının ayrıntılı ve kararlı biçimde görüntülenmesine yardımcı olur.
• Tek analog kanal yapısıyla elektronik devrelerin temel sinyal analizlerinde kullanılabilir.
• 10mV/div ile 20V/div arasındaki dikey hassasiyet ayarı, farklı genlik seviyelerindeki sinyallerin uygun ölçekte görüntülenmesini sağlar.
• 50ns/div ile 20s/div arasındaki zaman tabanı, hızlı darbelerden yavaş değişen sinyallere kadar geniş bir ölçüm aralığı sunar.
• Auto, Normal ve Single tetikleme modları, periyodik ve tek seferlik sinyallerin kararlı biçimde yakalanmasına yardımcı olur.
• Yükselen ve düşen kenar tetikleme seçenekleri, farklı sinyal geçişlerinin analiz edilmesini sağlar.
• AC ve DC giriş kuplajı desteği, sinyalin alternatif veya doğru akım bileşenlerine göre görüntülenmesine imkân tanır.
• Tek tuş AUTO fonksiyonu, algılanan sinyali uygun zaman tabanı ve dikey ölçekte hızlıca ekrana getirir.
• 1X prob kullanımında ±40V, 10X prob kullanımında ise ±400V seviyesine kadar belirtilen giriş desteğini sunar.
• Dahili fonksiyon jeneratörü, elektronik devrelerin harici sinyal kaynağı gerektirmeden test edilmesini sağlar.
• 0–50kHz arasında ayarlanabilir sinyal üretimini destekler.
• 13 farklı dalga formu seçeneği sunar.
• 0.1V ile 3.0V arasında ayarlanabilir çıkış genliğine sahiptir.
• %0 ile %100 arasında görev döngüsü ayarını destekler.
• 2.8 inç 320 × 240 piksel ekran, dalga formlarının ve ölçüm ayarlarının net şekilde görüntülenmesini sağlar.

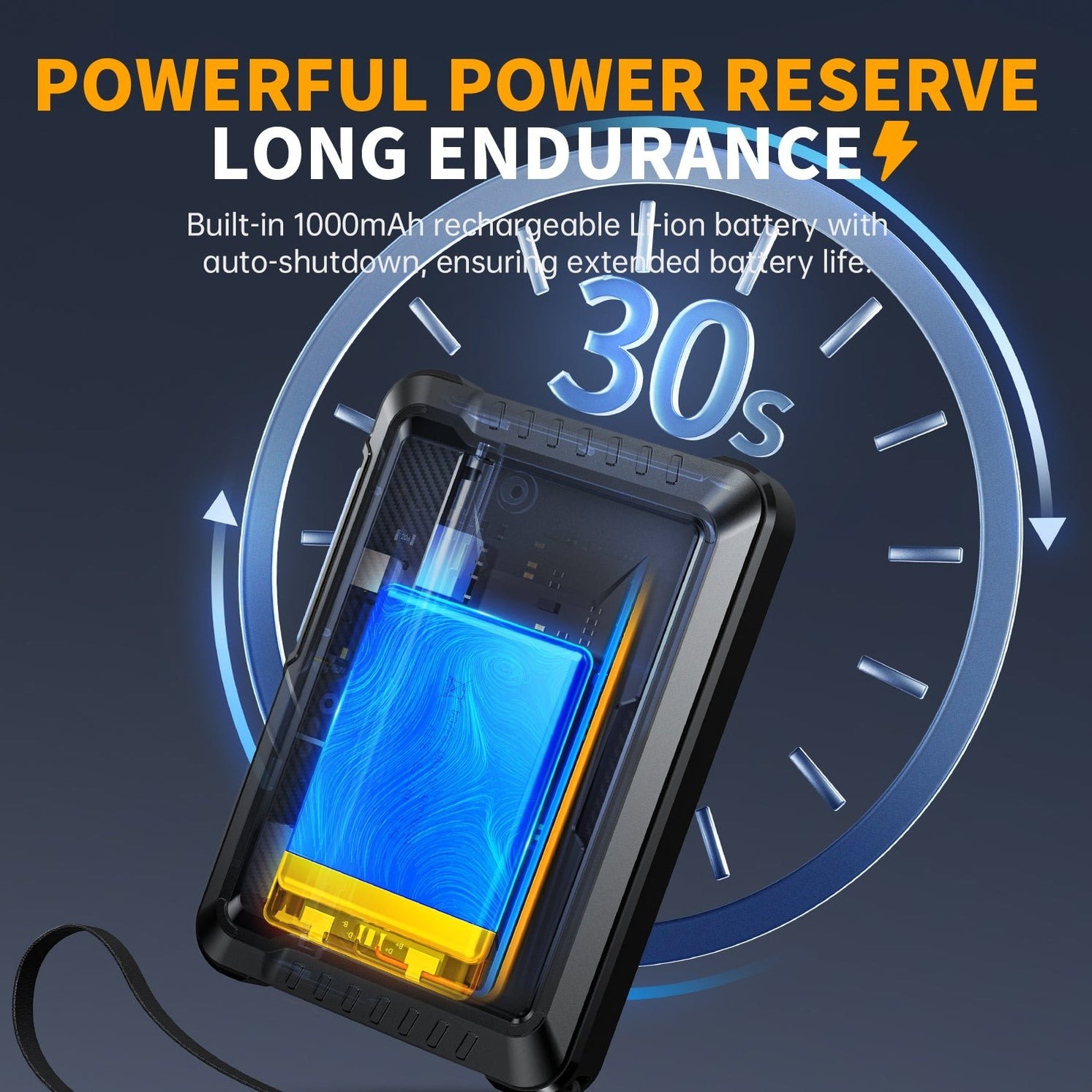

• 1000mAh dahili lityum batarya ile yaklaşık 4 saate kadar taşınabilir kullanım sunar.
• USB Type-C bağlantısı üzerinden 5V / 1A ile şarj edilebilir.
• Yaklaşık 104 gram ağırlığı ve kompakt gövdesi sayesinde kolayca taşınabilir.

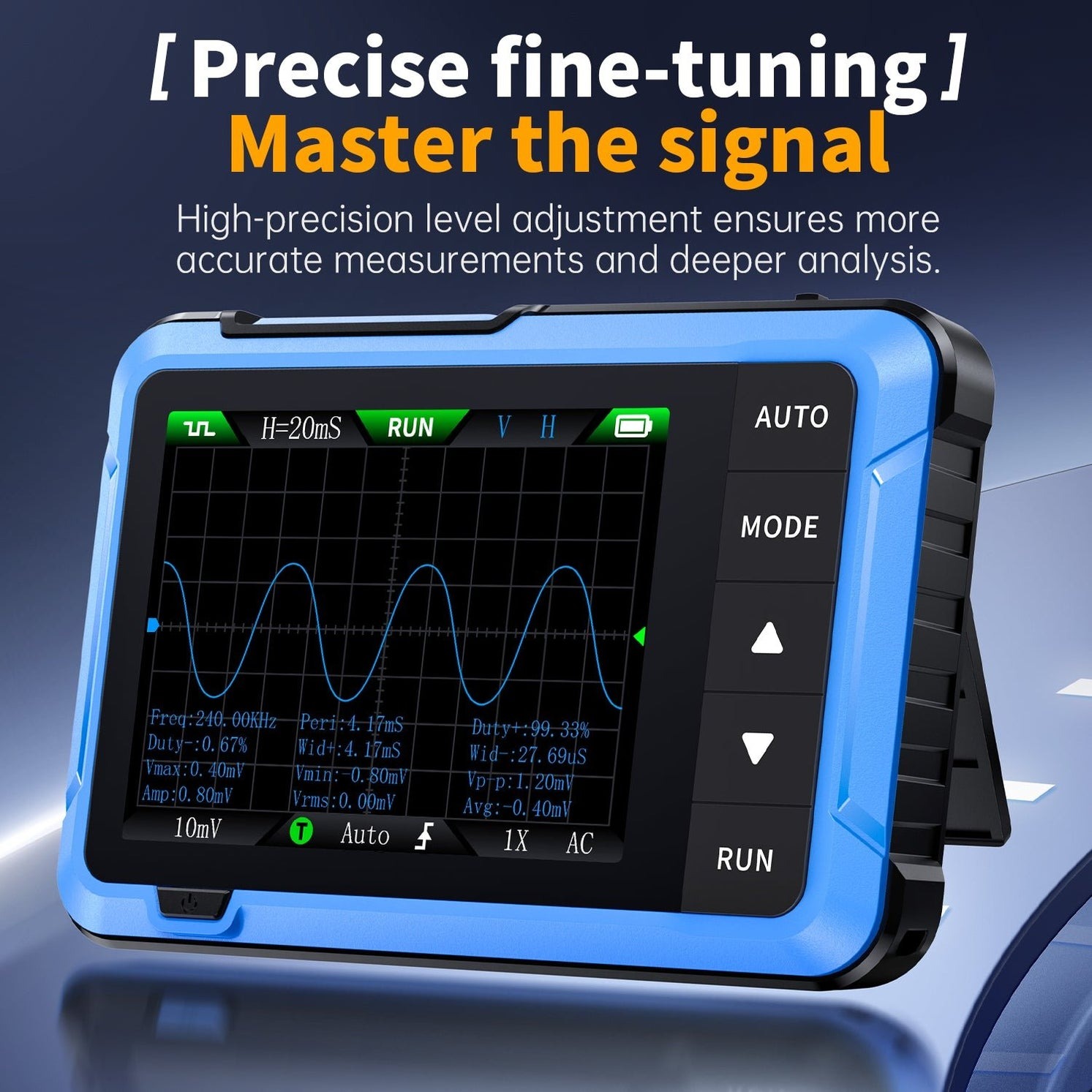

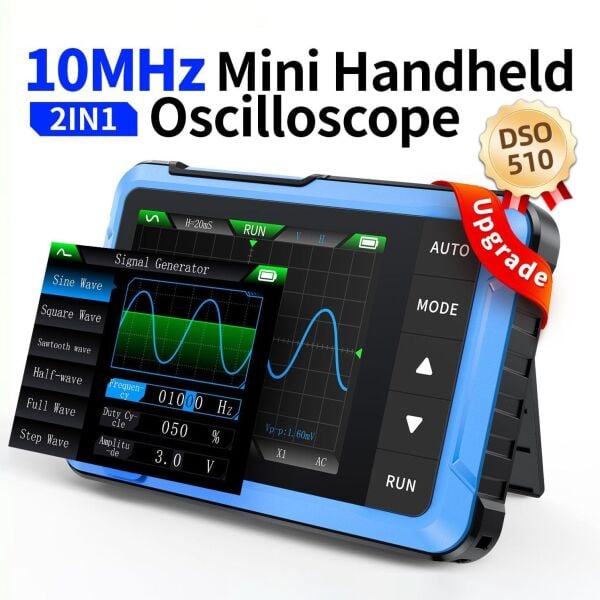

10MHz Dijital Osiloskop

FNIRSI DSO-510, elektronik devrelerdeki sinyallerin gerilim ve zaman ekseninde görüntülenmesini sağlar. 10MHz bant genişliği; mikrodenetleyici çıkışları, sensör sinyalleri, düşük frekanslı haberleşme hatları, ses devreleri, PWM sinyalleri ve güç kaynağı kontrolleri gibi birçok temel elektronik uygulama için kullanılabilir.

48MSa/s örnekleme hızı, ölçülen sinyalin zaman içerisindeki değişimini dijital olarak yakalayarak ekrana aktarır. Ölçüm yapılacak sinyalin frekansı, genliği ve prob oranı dikkate alınarak uygun zaman tabanı ve dikey hassasiyet seçilmelidir.

Tek Tuş AUTO Ayarı

AUTO fonksiyonu, ölçülen sinyalin frekans ve genlik özelliklerine göre zaman tabanı, dikey ölçek ve tetikleme ayarlarını otomatik olarak düzenlemeye yardımcı olur. Bu özellik, özellikle hızlı kontrol yapılması gereken bakım ve saha uygulamalarında ölçüm süresini kısaltır.

Tetikleme Modları

• Auto: Sinyal bulunmadığında dahi ekran taramasını sürdürür.
• Normal: Yalnızca belirlenen tetikleme koşulu oluştuğunda dalga formunu görüntüler.
• Single: Tek seferlik veya kısa süreli sinyal olaylarını yakalamaya yardımcı olur.
• Yükselen kenar: Sinyalin düşük seviyeden yüksek seviyeye geçişinde tetikler.
• Düşen kenar: Sinyalin yüksek seviyeden düşük seviyeye geçişinde tetikler.

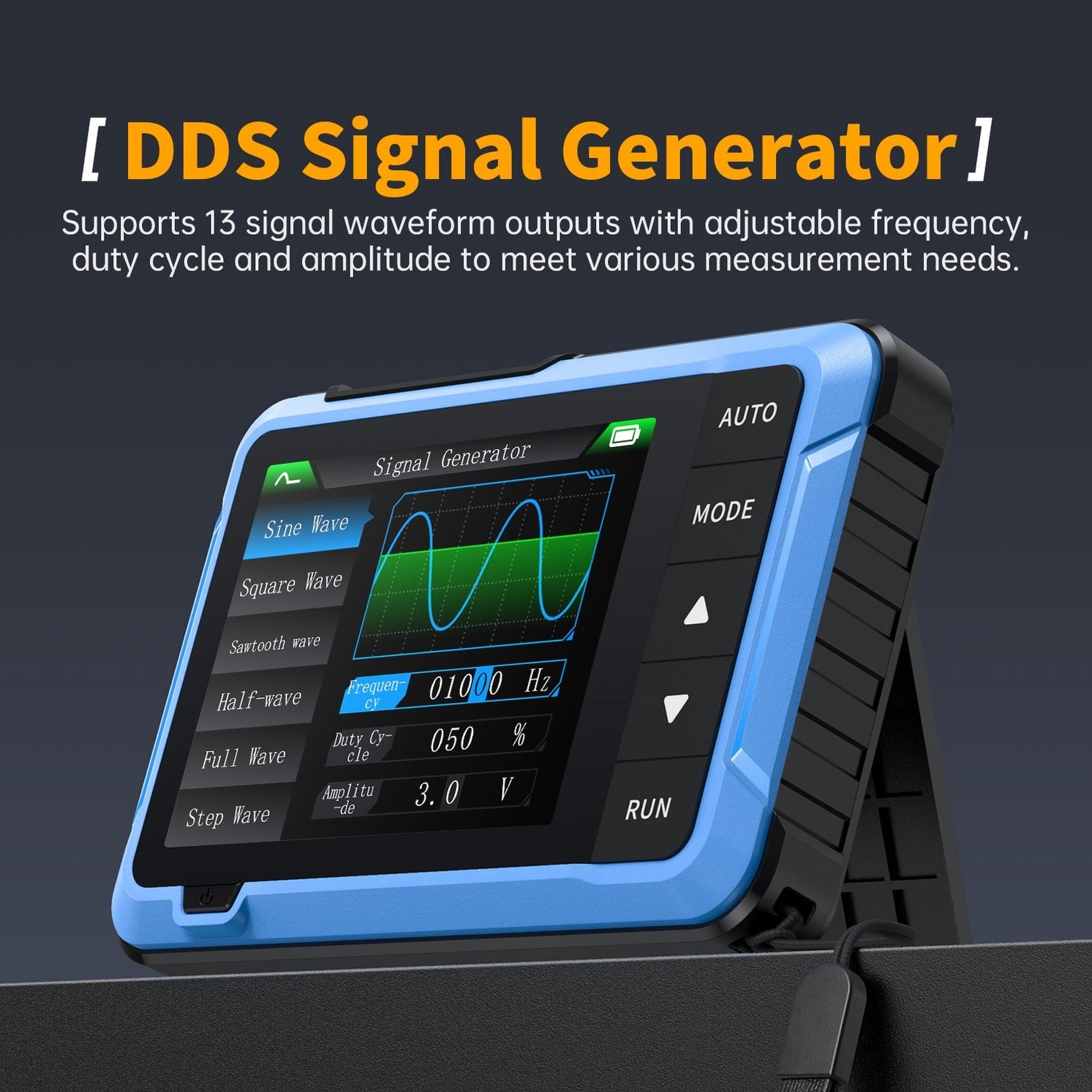

50kHz Fonksiyon Sinyal Jeneratörü

Dahili sinyal jeneratörü, devre girişlerine kontrollü test sinyalleri uygulanmasına imkân tanır. Bu özellik; filtre, yükselteç, sensör girişi, mikrodenetleyici devresi ve diğer elektronik sistemlerin temel çalışma kontrollerinde kullanılabilir.

• 0–50kHz frekans aralığı
• 13 farklı dalga formu
• 0.1V–3.0V ayarlanabilir çıkış genliği
• %0–%100 görev döngüsü ayarı
• Sinüs, kare, üçgen, yarım dalga, tam dalga, step, sink ve DC gibi sinyal seçenekleri

Kompakt ve Taşınabilir Tasarım

99 × 68.3 × 19.5 mm boyutları ve yaklaşık 104 gram ağırlığıyla FNIRSI DSO-510, cepte veya teknik servis çantasında taşınabilecek kompakt bir yapıya sahiptir. 1000mAh dahili bataryası sayesinde elektrik prizine sürekli bağlı kalmadan kullanılabilir.

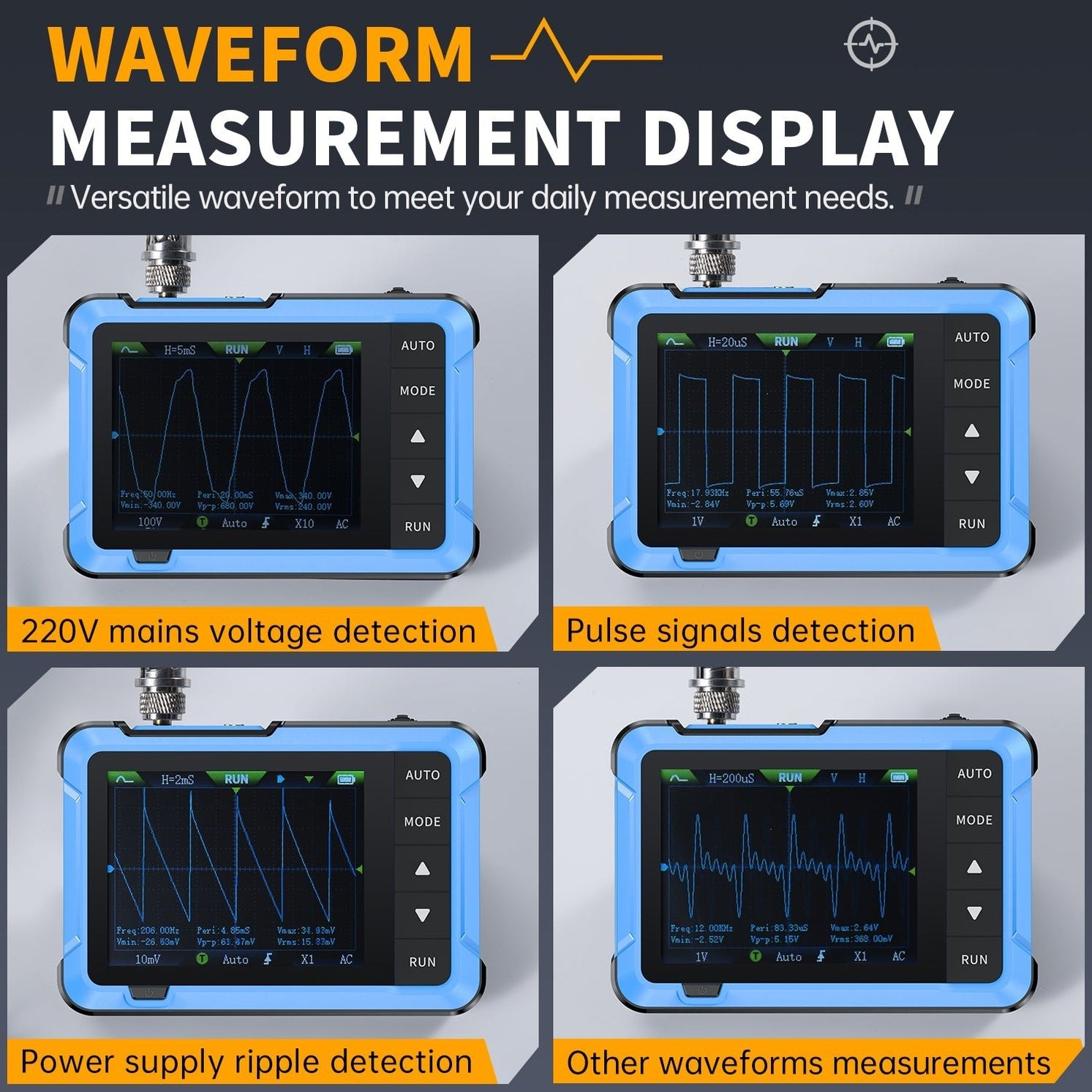

Kullanım Alanları

• Elektronik kart bakım ve onarımı
• Devre geliştirme ve prototipleme
• Mikrodenetleyici çıkışlarının kontrolü
• PWM sinyallerinin incelenmesi
• Ses ve düşük frekans devreleri
• Güç kaynağı ve regülatör testleri
• Sensör ve kontrol devreleri
• Ar-Ge ve laboratuvar uygulamaları
• Meslek lisesi ve üniversite eğitimi
• İleri seviye hobi elektroniği

FNIRSI DSO-510’un Öne Çıkan Avantajları

• 10MHz analog bant genişliği
• 48MSa/s gerçek zamanlı örnekleme
• Tek tuş AUTO ayarı
• Auto, Normal ve Single tetikleme
• 1X ve 10X prob desteği
• 10X probla ±400V giriş desteği
• 50kHz dahili sinyal jeneratörü
• 13 farklı dalga formu
• 2.8 inç renkli ekran
• 104 gram hafif ve kompakt gövde
• USB Type-C şarj desteği

Genel Teknik Özellikler

Osiloskop Teknik Özellikleri

Sinyal Jeneratörü Teknik Özellikleri
