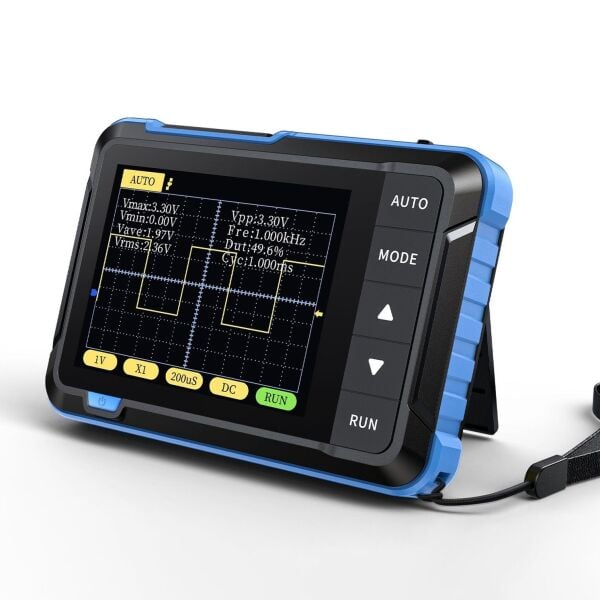

FNIRSI DSO152 Mini Osiloskop | 200kHz, 2.5MSa/s Cep Tipi Dijital Osiloskop

FNIRSI DSO152 Mini Taşınabilir Dijital Osiloskop | 200kHz, 2.5MSa/s

FNIRSI DSO152; elektronik bakım, eğitim, devre geliştirme ve temel sinyal analizi uygulamaları için tasarlanmış kompakt ve taşınabilir bir dijital osiloskoptur. 200kHz analog bant genişliği ve 2.5MSa/s gerçek zamanlı örnekleme hızı sayesinde düşük frekanslı analog ve dijital sinyallerin görüntülenmesine yardımcı olur.

Tek kanallı yapısı, tek tuş AUTO ayarı, farklı tetikleme seçenekleri ve 2.8 inç renkli LCD ekranıyla temel osiloskop ölçümlerini kolaylaştırır. Yaklaşık 100 gram ağırlığındaki cep tipi gövdesi ve dahili 1000mAh bataryası sayesinde çalışma masasında, eğitim ortamlarında ve saha kontrollerinde rahatlıkla kullanılabilir.

FNIRSI DSO152 Özellikleri

• 200kHz analog bant genişliğiyle düşük frekanslı elektronik sinyallerin incelenmesini sağlar.
• 2.5MSa/s gerçek zamanlı örnekleme hızıyla dalga formlarını dijital olarak yakalar.
• Tek analog kanal üzerinden gerilim-zaman analizlerinin yapılmasını destekler.
• 10mV/div ile 20V/div arasında ayarlanabilir dikey hassasiyet sunar.
• 10µs/div ile 50s/div arasındaki zaman tabanı sayesinde hızlı darbeler ve yavaş değişen sinyaller görüntülenebilir.
• Tek tuş AUTO fonksiyonu, sinyali uygun ölçek ve zaman tabanında hızlıca görüntülemeye yardımcı olur.
• Auto, Normal ve Single tetikleme modlarını destekler.
• Periyodik sinyallerin yanı sıra tek seferlik sinyal olaylarının yakalanmasına yardımcı olur.
• 1X prob kullanımında ±40V, 10X prob kullanımında ±400V belirtilen giriş aralığını destekler.
• 2.8 inç 320 × 240 piksel renkli LCD ekran, dalga formlarının ve ölçüm ayarlarının okunmasını kolaylaştırır.
• 1000mAh dahili şarj edilebilir lityum bataryaya sahiptir.
• Tek şarjla yaklaşık 4 saate kadar çalışma süresi sunar.
• USB Type-C bağlantısı üzerinden şarj edilebilir.
• 99 × 68.3 × 19.5 mm kompakt gövdesi sayesinde kolayca taşınabilir.
• Yaklaşık 100 gram ağırlığıyla cep tipi kullanım sunar.

200kHz Dijital Osiloskop

FNIRSI DSO152, elektronik devrelerdeki gerilim değişimlerini zaman ekseninde görüntüleyerek sinyalin biçimi, periyodu, frekansı ve genliği hakkında temel inceleme yapılmasını sağlar. 200kHz bant genişliği; ses frekansı devreleri, sensör çıkışları, düşük frekanslı PWM sinyalleri, güç kaynağı dalgalanmaları ve temel mikrodenetleyici uygulamaları için kullanılabilir.

Cihazın bant genişliği 200kHz olduğu için bu değere yaklaşan veya daha yüksek frekanslı sinyallerde genlik doğruluğu ve dalga formu görünümü sınırlanabilir. Daha yüksek frekanslı ve hassas analizler için uygun bant genişliğine sahip profesyonel bir osiloskop kullanılmalıdır.

2.5MSa/s Gerçek Zamanlı Örnekleme

2.5MSa/s gerçek zamanlı örnekleme hızı, ölçülen sinyalden saniyede 2.5 milyon örnek alınmasını sağlar. Bu örnekler ekranda birleştirilerek sinyalin zaman içerisindeki değişimi görüntülenir.

Ölçüm kalitesi; sinyal frekansına, prob bağlantısına, topraklama yöntemine ve seçilen zaman tabanına göre değişebilir. En kararlı görüntü için sinyale uygun zaman tabanı ve dikey hassasiyet ayarlanmalıdır.

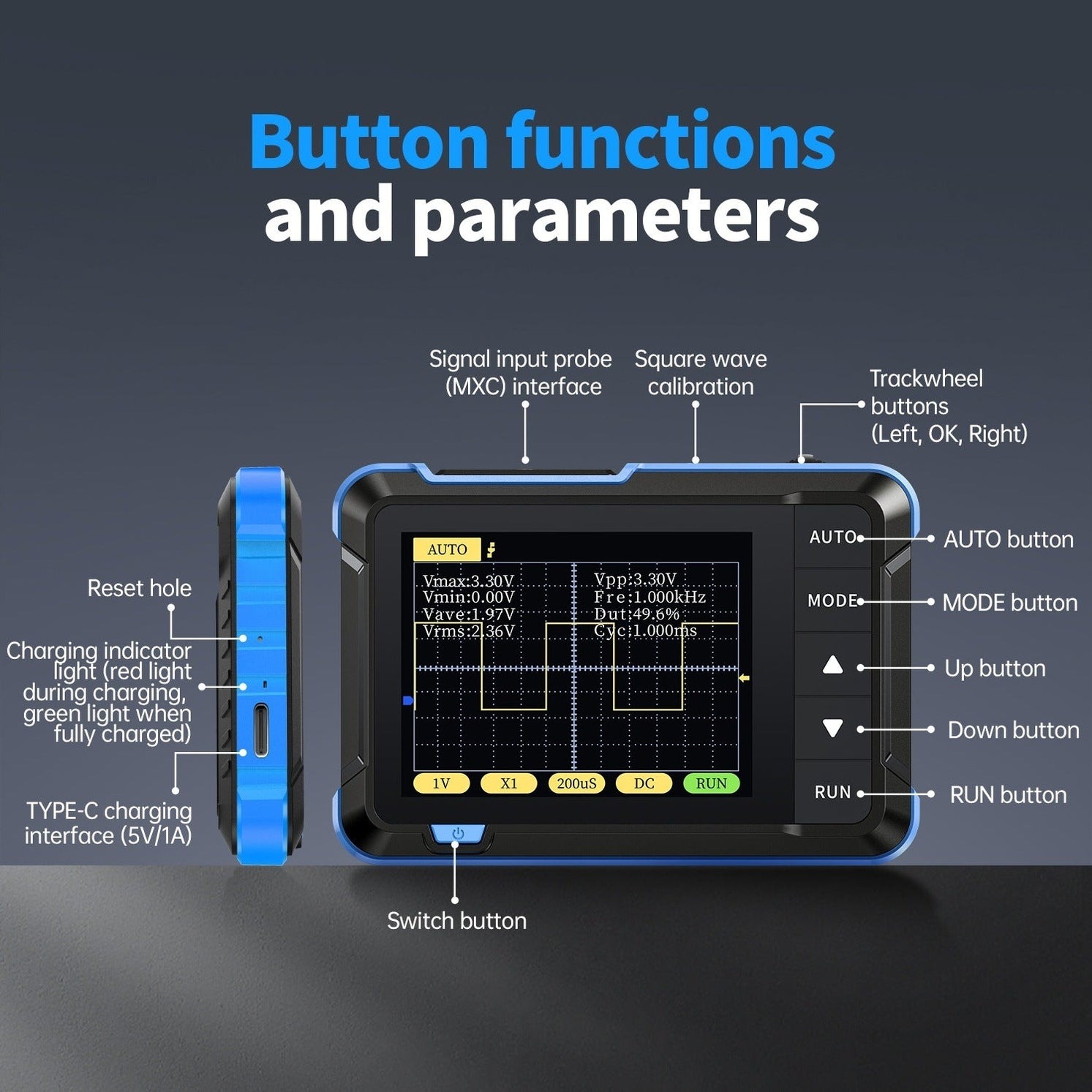

Tek Tuş AUTO Ayarı

AUTO fonksiyonu, algılanan sinyalin genlik ve frekans özelliklerine göre dikey ölçek, zaman tabanı ve tetikleme ayarlarını otomatik olarak düzenlemeye yardımcı olur. Bu özellik, özellikle osiloskop kullanımına yeni başlayanlar ve hızlı saha kontrolü yapmak isteyen kullanıcılar için kolaylık sağlar.

Otomatik ayarın uygun görüntü oluşturamadığı karmaşık veya düzensiz sinyallerde zaman tabanı, dikey hassasiyet ve tetikleme seviyesi manuel olarak ayarlanabilir.

Tetikleme Modları

FNIRSI DSO152, farklı sinyal türlerinin kararlı biçimde görüntülenmesi için Auto, Normal ve Single tetikleme seçenekleri sunar.

• Auto: Tetikleme koşulu oluşmasa bile ekran taramasını sürdürür.
• Normal: Yalnızca belirlenen tetikleme koşulu gerçekleştiğinde dalga formunu görüntüler.
• Single: Tek seferlik veya kısa süreli sinyal olaylarının yakalanmasına yardımcı olur.

10mV/div–20V/div Dikey Hassasiyet

10mV/div ile 20V/div arasındaki dikey hassasiyet ayarı, düşük genlikli elektronik sinyallerden daha yüksek gerilim seviyelerine kadar farklı sinyallerin ekranda uygun büyüklükte görüntülenmesini sağlar.

Dikey ölçek seçilirken prob oranı ile cihaz üzerindeki prob ayarının aynı olduğundan emin olunmalıdır. Prob ve cihaz ayarının uyuşmaması, ekranda gösterilen gerilim değerinin hatalı olmasına neden olabilir.

10µs/div–50s/div Zaman Tabanı

Geniş zaman tabanı aralığı, kısa süreli darbelerin ve yavaş değişen sinyallerin incelenmesine imkân tanır. Hızlı sinyallerde daha küçük, yavaş sinyallerde ise daha büyük zaman tabanı değerleri kullanılabilir.

• PWM sinyallerinin görüntülenmesi
• Sensör çıkışlarının takip edilmesi
• Güç kaynağı açılış ve kapanış davranışları
• Yavaş gerilim değişimlerinin izlenmesi
• Tek seferlik sinyal olaylarının yakalanması

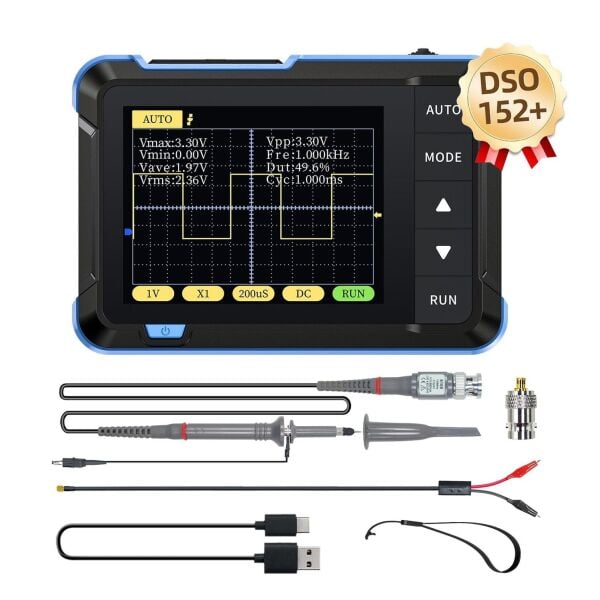

1X ve 10X Prob Desteği

FNIRSI DSO152, kullanılan prob oranına göre farklı giriş gerilimi aralıklarını destekler. 1X prob konumunda belirtilen giriş aralığı ±40V, 10X prob konumunda ise ±400V seviyesindedir.

• 1X prob giriş aralığı: ±40V
• 1X prob tepe-tepe aralığı: 80Vpp
• 10X prob giriş aralığı: ±400V
• 10X prob tepe-tepe aralığı: 800Vpp

Belirtilen giriş aralığı, cihazın her yüksek enerjili elektrik tesisatında güvenle kullanılabileceği anlamına gelmez. Şebeke gerilimi, elektrik panosu ve yüksek enerjili devrelerde ölçüm yapılmadan önce cihazın, probun ve bağlantı aksesuarlarının güvenlik kategorileri kontrol edilmelidir.

2.8 İnç Renkli LCD Ekran

2.8 inç renkli LCD ekran, 320 × 240 piksel çözünürlükle dalga formunu, dikey ölçeği, zaman tabanını ve tetikleme bilgilerini aynı ekranda gösterir. Renkli arayüz, farklı ölçüm parametrelerinin daha kolay ayırt edilmesine yardımcı olur.

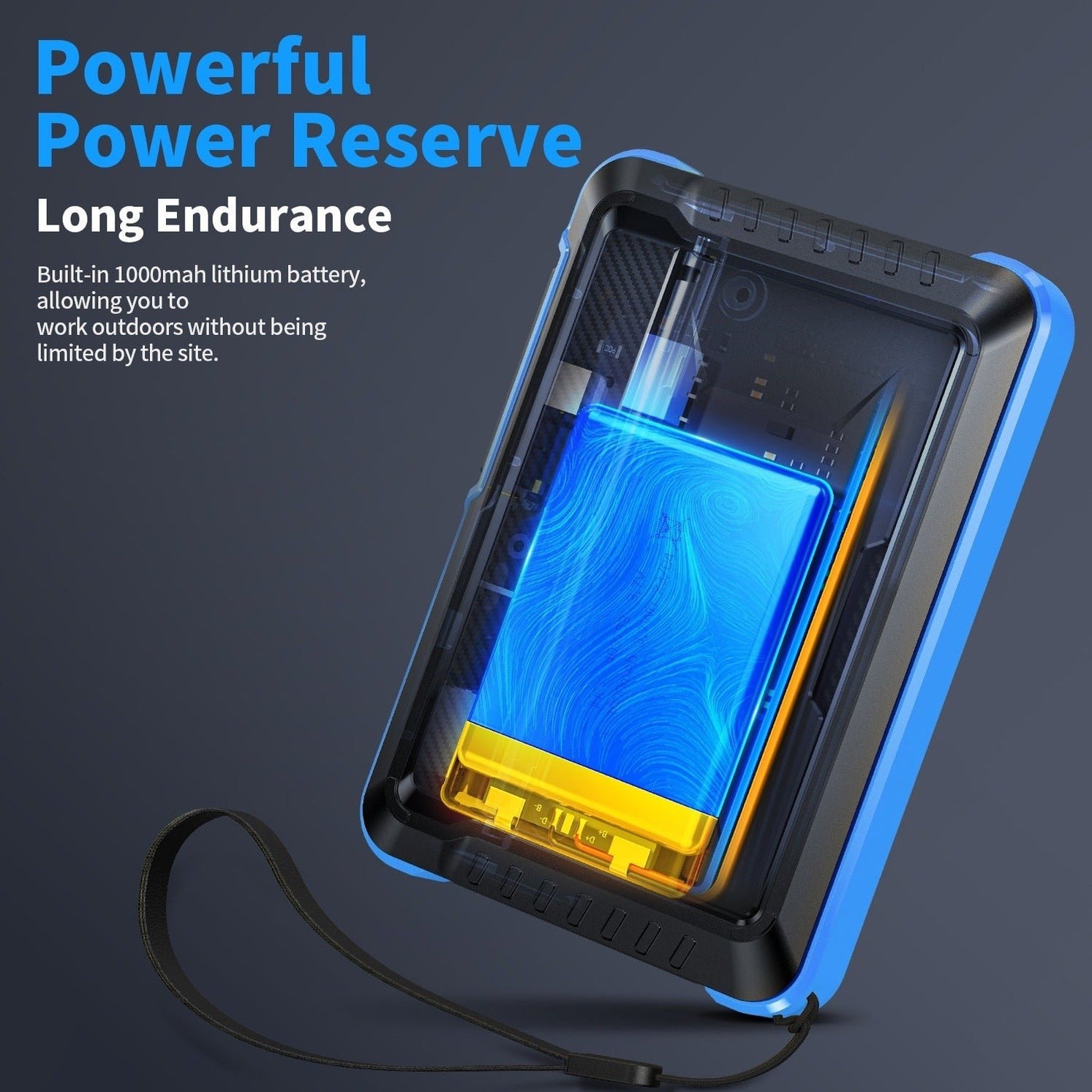

1000mAh Batarya ve Type-C Şarj

Dahili 3.7V 1000mAh lityum batarya, cihazın elektrik prizine sürekli bağlı olmadan kullanılmasını sağlar. Tek şarjla yaklaşık 4 saate kadar çalışma süresi sunar. Gerçek kullanım süresi ekran parlaklığına, batarya durumuna ve çalışma koşullarına göre değişebilir.

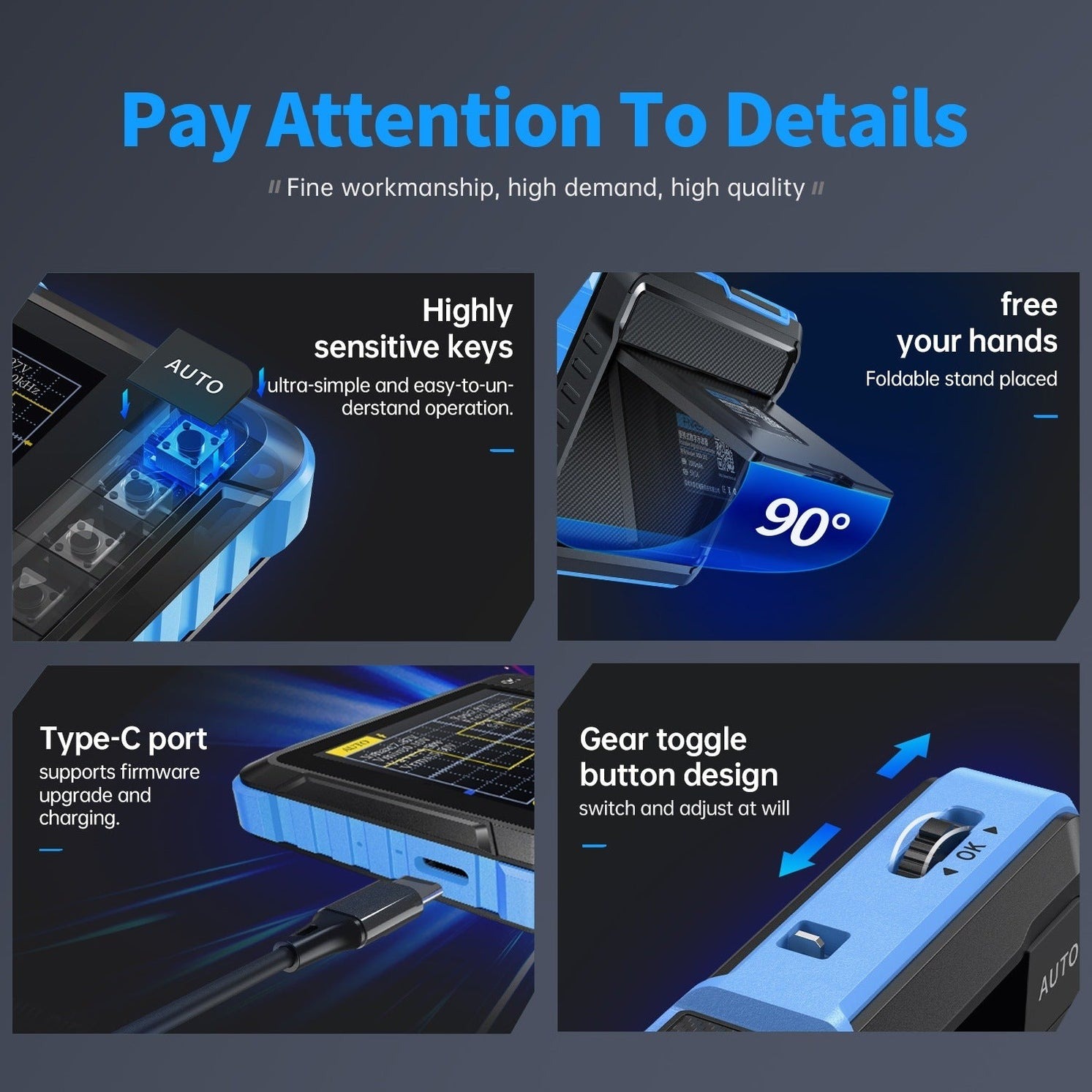

USB Type-C şarj bağlantısı sayesinde cihaz uyumlu adaptör, bilgisayar USB çıkışı veya powerbank üzerinden şarj edilebilir.

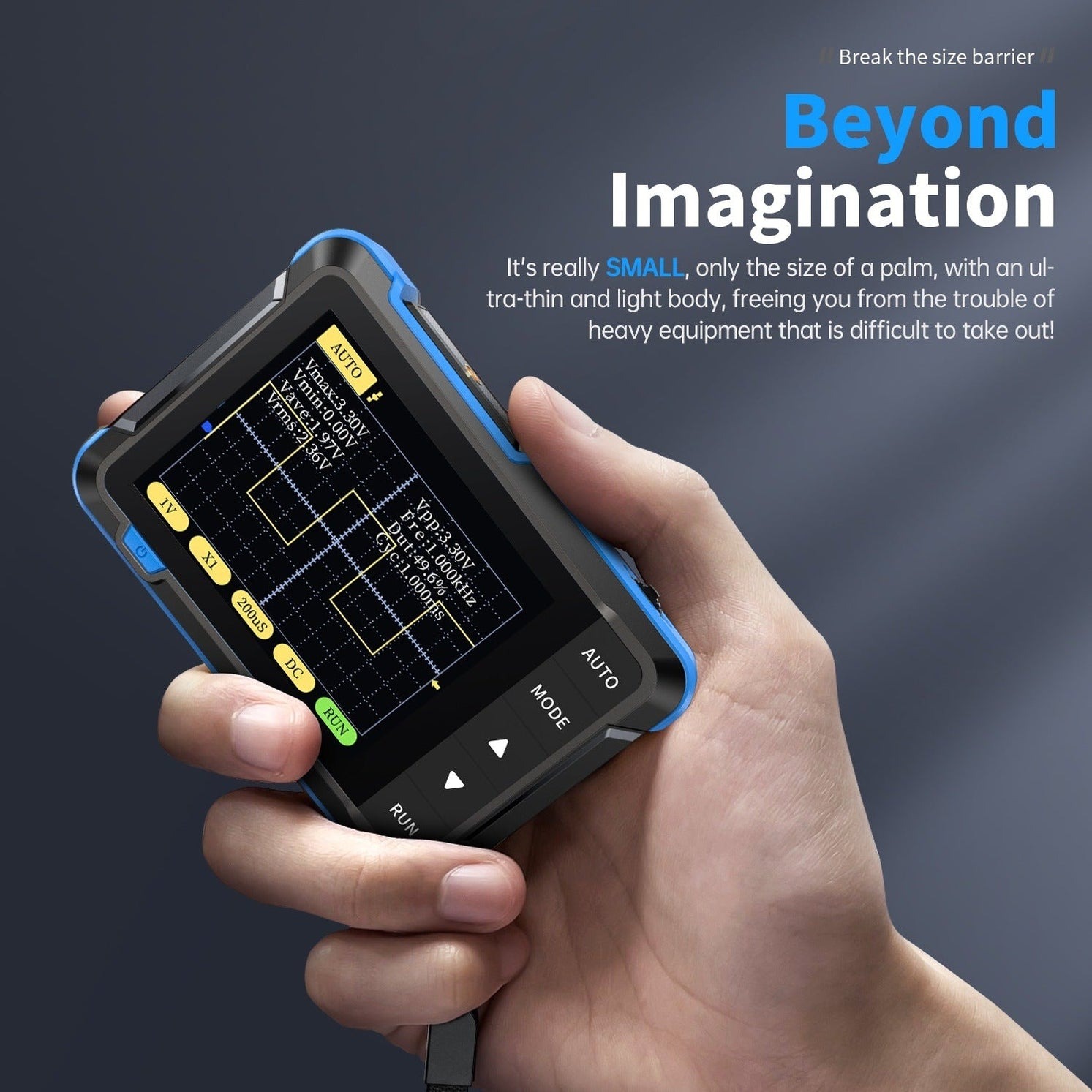

Kompakt ve Taşınabilir Tasarım

99 × 68.3 × 19.5 mm boyutları ve yaklaşık 100 gram ağırlığıyla FNIRSI DSO152; cepte, teknik servis çantasında veya eğitim setinde kolaylıkla taşınabilir. Küçük boyutu, dar çalışma alanlarında ve saha kontrollerinde pratik kullanım sağlar.

Kullanım Alanları

• Elektronik kart bakım ve onarımı
• Temel sinyal analizi
• Ses devrelerinin kontrolü
• Sensör çıkışlarının görüntülenmesi
• Düşük frekanslı PWM sinyallerinin incelenmesi
• Güç kaynağı ve regülatör kontrolleri
• Mikrodenetleyici projeleri
• Meslek lisesi ve üniversite laboratuvarları
• Hobi elektroniği ve DIY çalışmaları
• Teknik servis ve saha ön kontrolleri

Doğru Ölçüm İçin Öneriler

• Prob oranıyla cihaz üzerindeki prob ayarı aynı seçilmelidir.
• Probun toprak bağlantısı devrenin uygun referans noktasına bağlanmalıdır.
• Ölçüme yüksek dikey ölçekten başlanmalı ve gerekirse kademeli olarak azaltılmalıdır.
• Bilinmeyen sinyallerde önce 10X prob kullanılması tercih edilmelidir.
• Prob kablosu yüksek parazit kaynaklarından uzak tutulmalıdır.
• Sinyale uygun zaman tabanı ve tetikleme modu seçilmelidir.
• Yüksek gerilim ve şebeke ölçümlerinde standart topraklı osiloskop bağlantı riskleri dikkate alınmalıdır.
• Cihazın belirtilen maksimum giriş değerleri aşılmamalıdır.

FNIRSI DSO152’nin Öne Çıkan Avantajları

• 200kHz analog bant genişliği
• 2.5MSa/s gerçek zamanlı örnekleme
• Tek tuş AUTO ayarı
• Auto, Normal ve Single tetikleme modları
• 10mV/div–20V/div dikey hassasiyet
• 10µs/div–50s/div zaman tabanı
• 1X ve 10X prob desteği
• 2.8 inç renkli LCD ekran
• 1000mAh şarj edilebilir batarya
• Yaklaşık 4 saat çalışma süresi
• USB Type-C şarj desteği
• 100 gram hafif ve cep tipi tasarım

Genel Teknik Özellikler

Osiloskop Teknik Özellikleri
