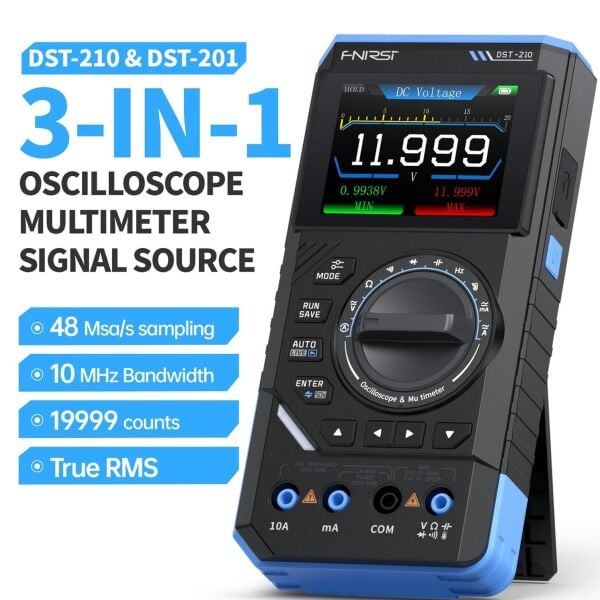

FNIRSI DST-210 3’ü 1 Arada Osiloskop | Multimetre ve 50kHz Sinyal Jeneratörü

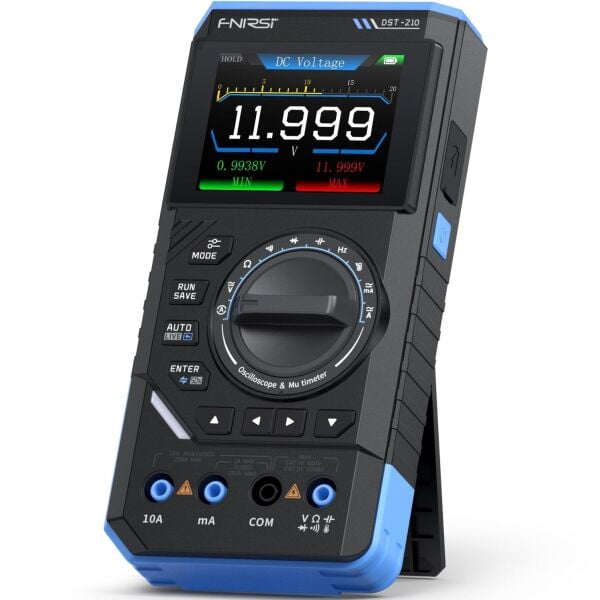

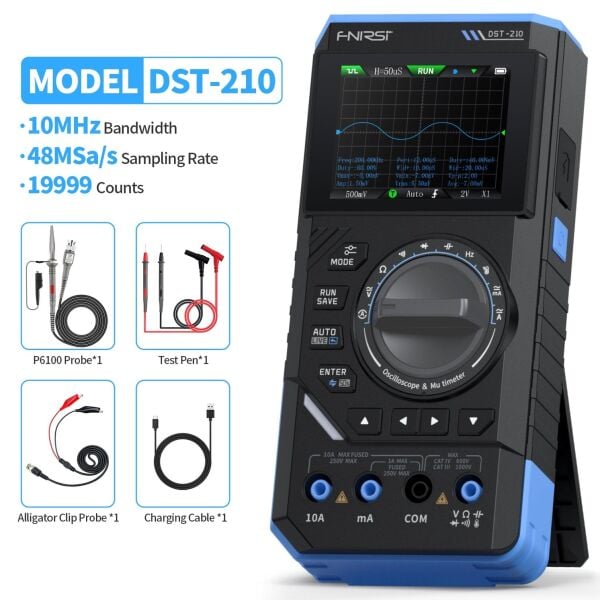

FNIRSI DST-210 Taşınabilir Osiloskop, Multimetre ve Sinyal Jeneratörü

FNIRSI DST-210; dijital osiloskop, çok fonksiyonlu multimetre ve fonksiyon sinyal jeneratörünü tek bir kompakt gövdede birleştiren 3’ü 1 arada taşınabilir ölçüm cihazıdır. Elektronik bakım, teknik servis, Ar-Ge, eğitim ve saha uygulamalarında sinyal analizi, elektriksel ölçüm ve test sinyali üretme işlemlerinin tek cihaz üzerinden gerçekleştirilmesini sağlar.

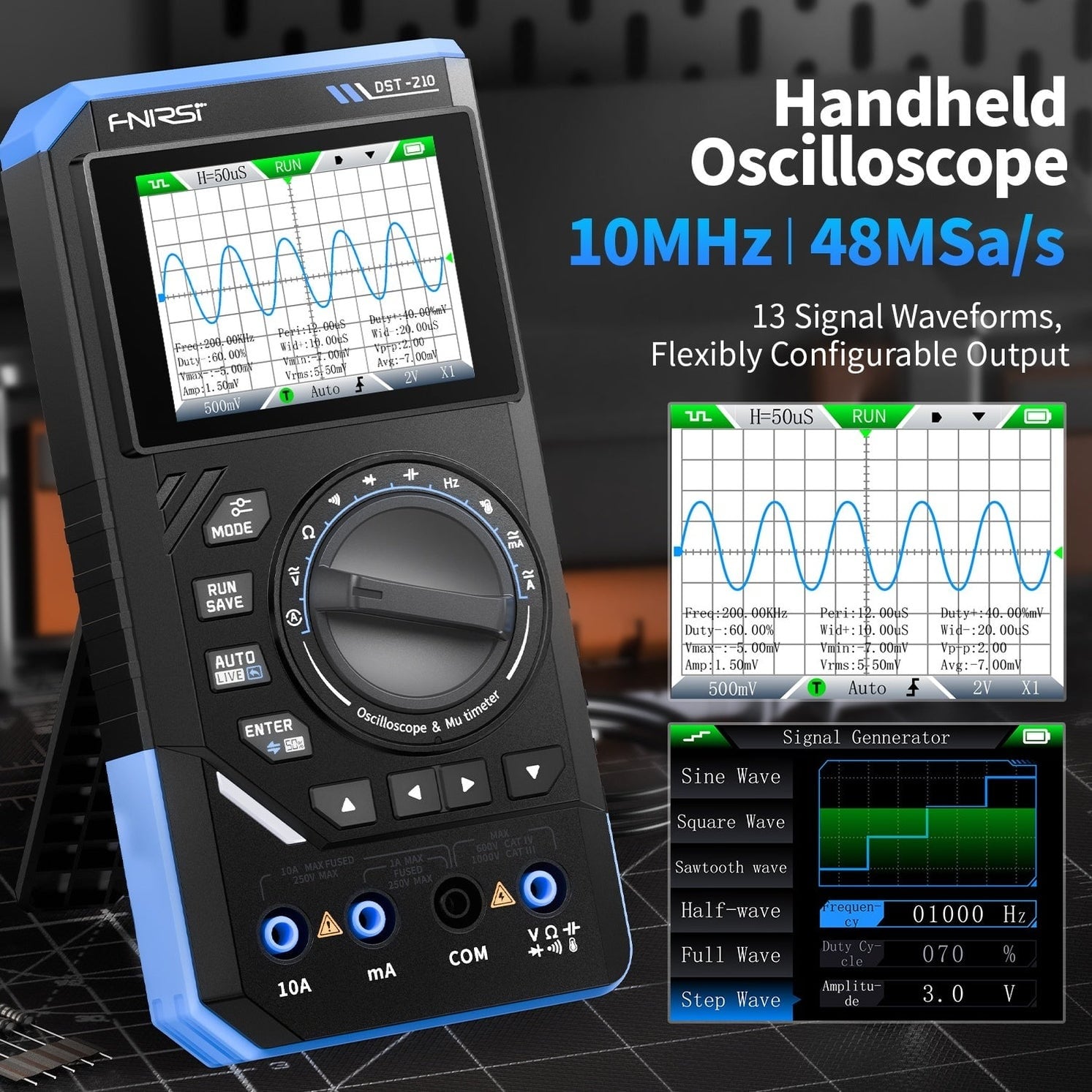

10MHz analog bant genişliği ve 48MSa/s gerçek zamanlı örnekleme hızı sayesinde düşük ve orta frekanslı analog ve dijital sinyaller ayrıntılı şekilde görüntülenebilir. AC/DC gerilim ve akım, direnç, kapasitans, frekans ve sıcaklık ölçümlerini destekleyen multimetre modülü ile 13 farklı dalga formu üretebilen 50kHz sinyal jeneratörü, cihazın kullanım alanını genişletir.

FNIRSI DST-210 Osiloskop Özellikleri

• 10MHz analog bant genişliği, düşük ve orta frekanslı elektronik sinyallerin analiz edilmesini sağlar.
• 48MSa/s gerçek zamanlı örnekleme hızı, dalga formlarının ayrıntılı ve kararlı biçimde görüntülenmesine yardımcı olur.
• 50ns ile 20s arasındaki zaman tabanı, hızlı darbelerden yavaş değişen sinyallere kadar farklı ölçüm uygulamalarını destekler.
• 1MΩ giriş empedansı, standart osiloskop problarıyla uyumlu kullanım sunar.
• Auto, Normal ve Single tetikleme modları, periyodik ve tek seferlik sinyallerin kararlı biçimde yakalanmasını sağlar.
• Yükselen ve düşen kenar tetikleme seçenekleri, farklı sinyal geçişlerinin analiz edilmesine imkân tanır.

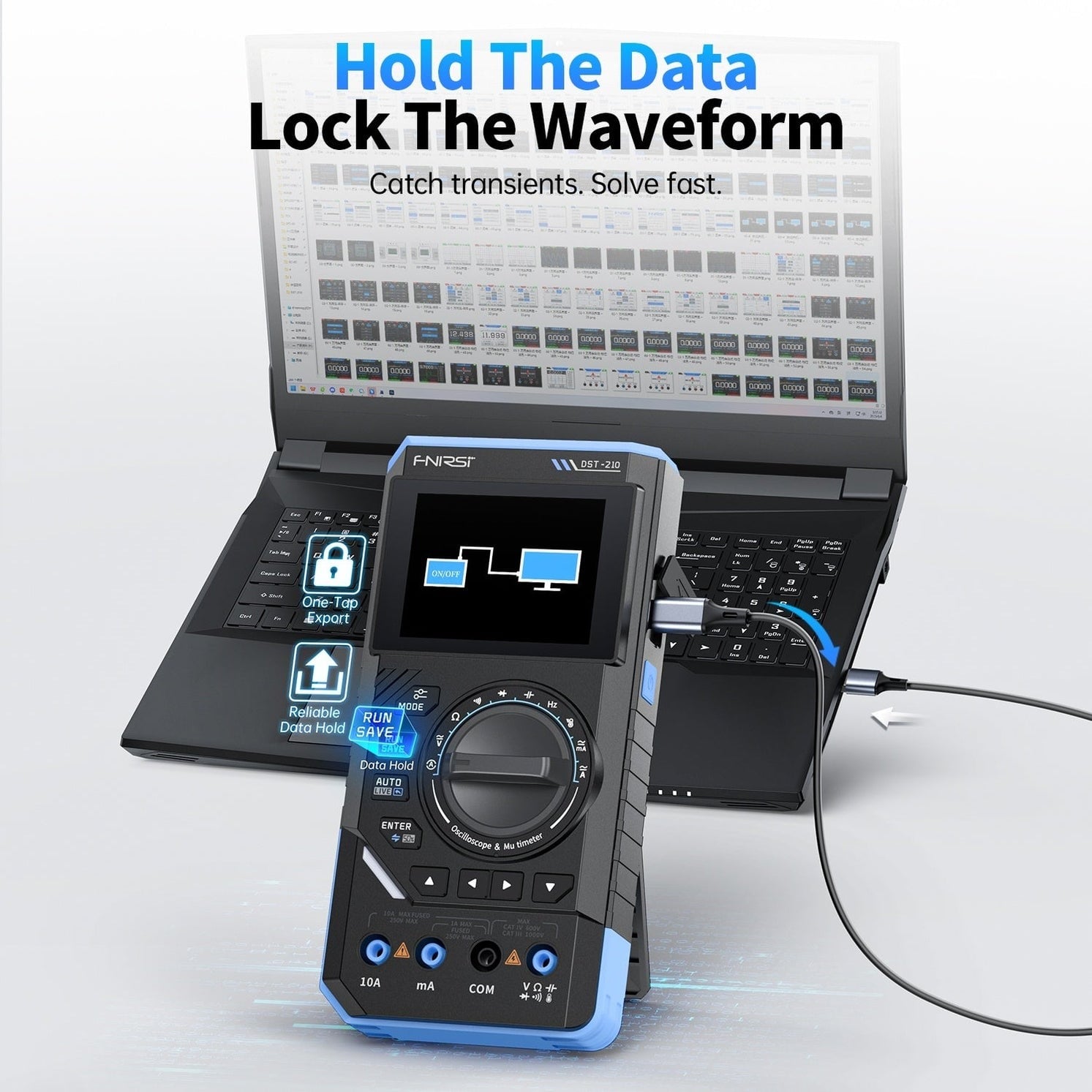

• HOLD fonksiyonu, görüntülenen dalga formunun dondurularak ayrıntılı şekilde incelenmesini sağlar.
• Maksimum, minimum, RMS, Vpp, frekans, periyot ve görev döngüsü değerlerini otomatik olarak hesaplayabilir.
• 1X prob kullanımında 80Vpp, 10X prob kullanımında 800Vpp seviyesine kadar belirtilen giriş desteğini sunar.
• 10X prob kullanıldığında ±400V tepe giriş seviyesine kadar ölçüm yapılabilir.

Çok Fonksiyonlu Dijital Multimetre

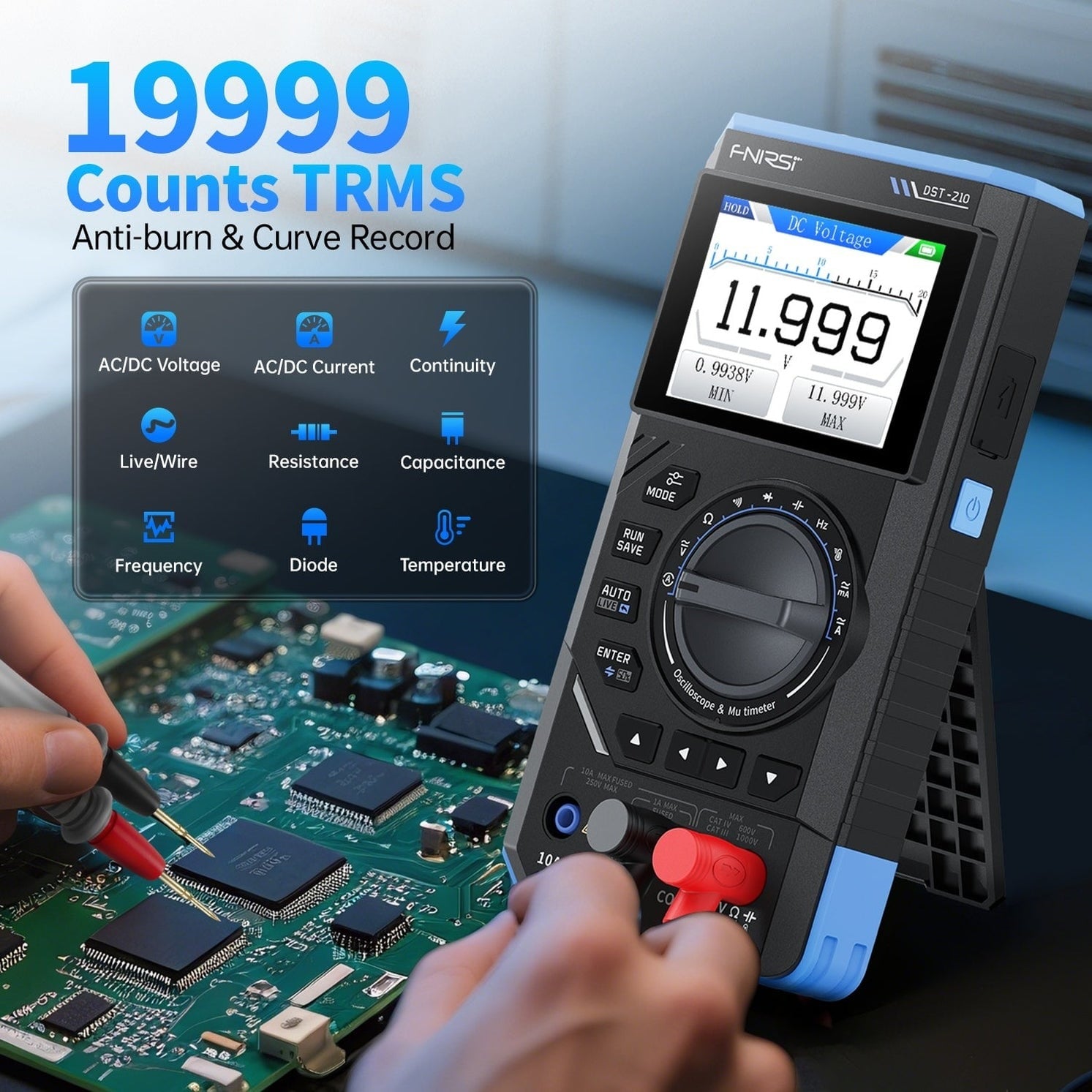

FNIRSI DST-210’un dahili multimetresi; AC ve DC gerilim, AC ve DC akım, direnç, kapasitans, frekans ve sıcaklık ölçümlerinin yanı sıra diyot ve süreklilik testlerini destekler. LIVE hat algılama fonksiyonu, tek prob kullanılarak faz hattının ön kontrolünün yapılmasına yardımcı olur.

• 1000V’a kadar DC gerilim ölçümü
• 750V’a kadar AC gerilim ölçümü
• 9.999A seviyesine kadar AC ve DC akım ölçümü
• 19.999MΩ seviyesine kadar direnç ölçümü
• 9.999nF ile 99.99mF arasında kapasitans ölçümü
• 9.999Hz ile 9.999MHz arasında frekans ölçümü
• Uygun sıcaklık probuyla -55°C ile +1300°C arasında sıcaklık ölçümü
• Diyot testi
• Sesli süreklilik testi
• Tek prob ile LIVE ve nötr hat ön kontrolü

50kHz Fonksiyon Sinyal Jeneratörü

Dahili fonksiyon jeneratörü, elektronik devrelerin girişlerine kontrollü test sinyalleri uygulanmasını sağlar. 0 ile 50kHz arasında ayarlanabilir frekans aralığı, 13 farklı dalga formu ve ayarlanabilir genlik ile görev döngüsü özellikleri sayesinde devre geliştirme, eğitim ve arıza tespit uygulamalarında kullanılabilir.

• 0–50kHz frekans aralığı
• 13 farklı dalga formu
• 0.1V ile 3.0V arasında ayarlanabilir çıkış genliği
• %0 ile %100 arasında görev döngüsü ayarı
• Frekans, genlik ve duty cycle değerlerini hassas biçimde ayarlama
• Harici sinyal jeneratörü ihtiyacını azaltan entegre tasarım

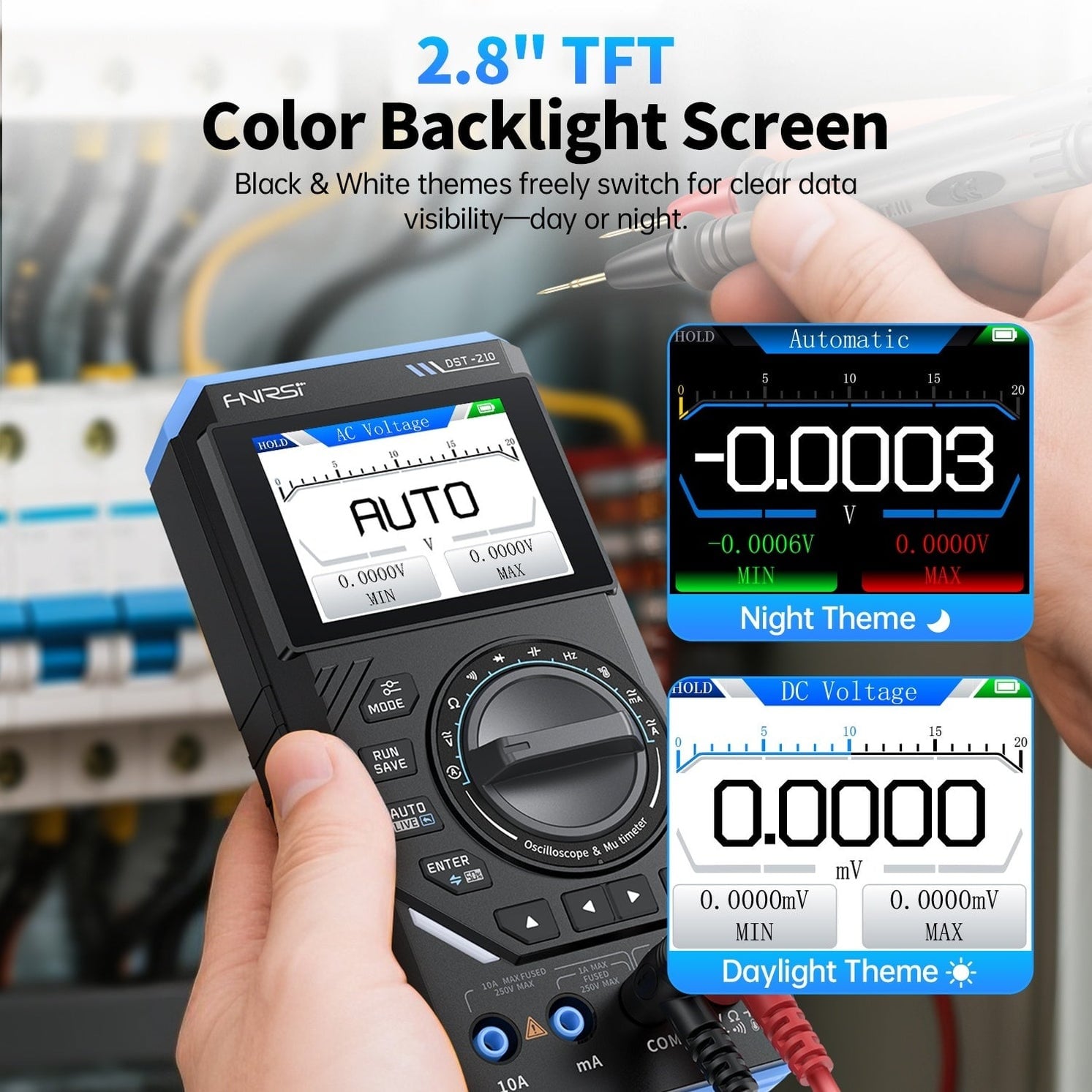

2.8 İnç TFT Renkli Ekran

FNIRSI DST-210, ölçüm değerlerinin ve dalga formlarının kolayca görüntülenmesini sağlayan 2.8 inç TFT renkli ekranla donatılmıştır. Ayarlanabilir ekran parlaklığı, farklı ışık koşullarında daha rahat kullanım sunarken kullanıcı dostu menü yapısı ölçüm modları arasında hızlı geçiş yapılmasına yardımcı olur.

Taşınabilir Tasarım ve Uzun Pil Ömrü

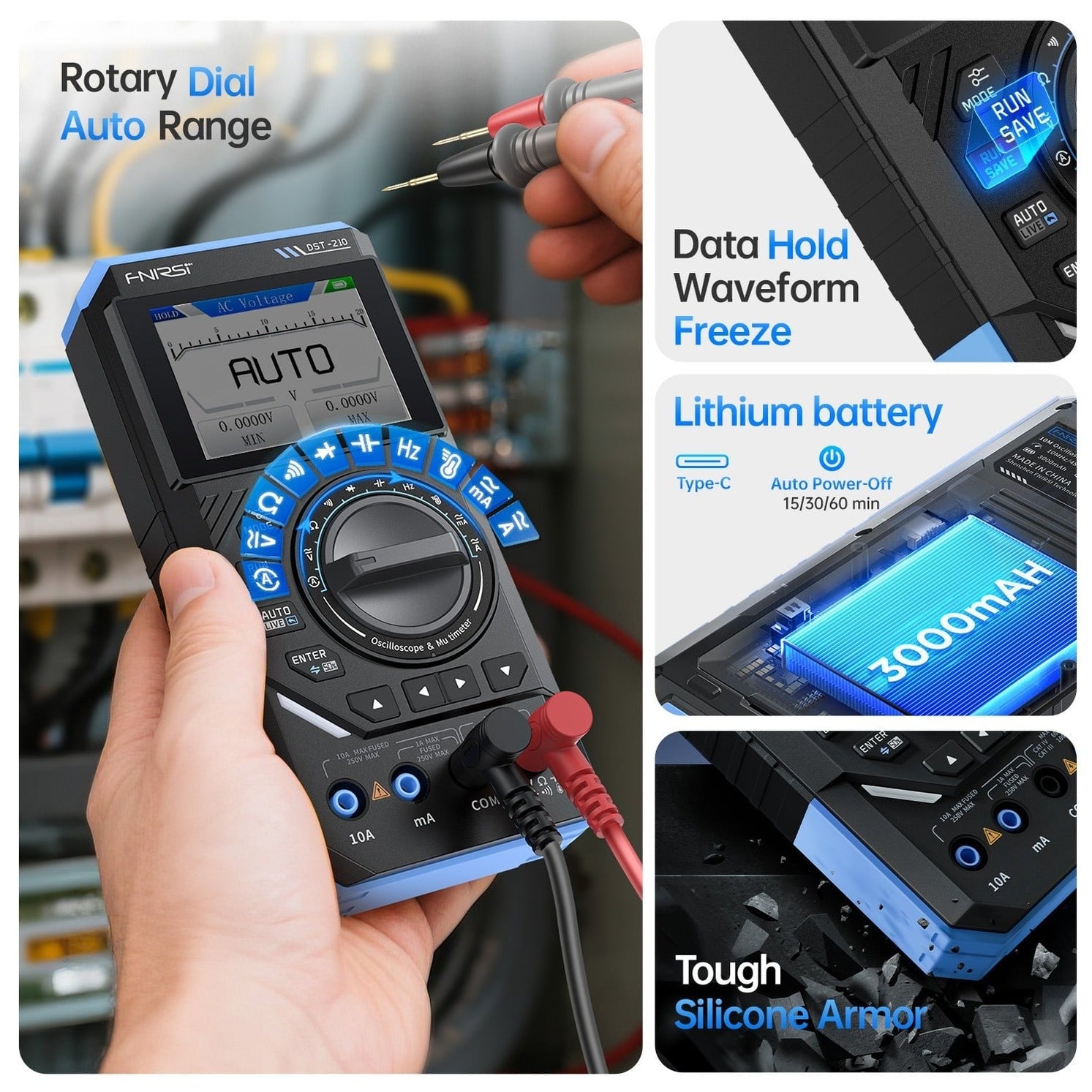

3000mAh dahili lityum bataryasıyla yaklaşık 15 saate kadar çalışma süresi sunan FNIRSI DST-210, uzun süreli saha ve servis uygulamalarına uygundur. USB Type-C şarj girişi sayesinde yaygın adaptör ve güç kaynaklarıyla şarj edilebilir. Yaklaşık 300 gram ağırlığı ve kompakt gövdesiyle takım çantasında kolayca taşınabilir.

Kullanım Alanları

• Elektronik kart bakım ve onarımı
• Teknik servis ve arıza tespiti
• Elektronik devre geliştirme ve prototipleme
• Ar-Ge laboratuvarları
• Güç kaynağı ve kontrol devresi testleri
• Mikrodenetleyici ve gömülü sistem uygulamaları
• Endüstriyel saha ölçümleri
• Meslek lisesi ve üniversite laboratuvarları
• Otomotiv elektroniği ön kontrolleri
• İleri seviye hobi elektroniği

FNIRSI DST-210’un Öne Çıkan Avantajları

• Osiloskop, multimetre ve sinyal jeneratörü tek cihazda
• 10MHz analog bant genişliği
• 48MSa/s gerçek zamanlı örnekleme
• AC/DC gerilim ve akım ölçümü
• Kapasitans, direnç, frekans ve sıcaklık ölçümü
• LIVE hat tespiti
• 13 dalga formlu 50kHz sinyal jeneratörü
• Yaklaşık 15 saat çalışma süresi
• USB Type-C şarj
• Kompakt ve taşınabilir gövde

Genel Teknik Özellikler

Osiloskop Teknik Özellikleri

Multimetre Teknik Özellikleri

Sinyal Jeneratörü Teknik Özellikleri
