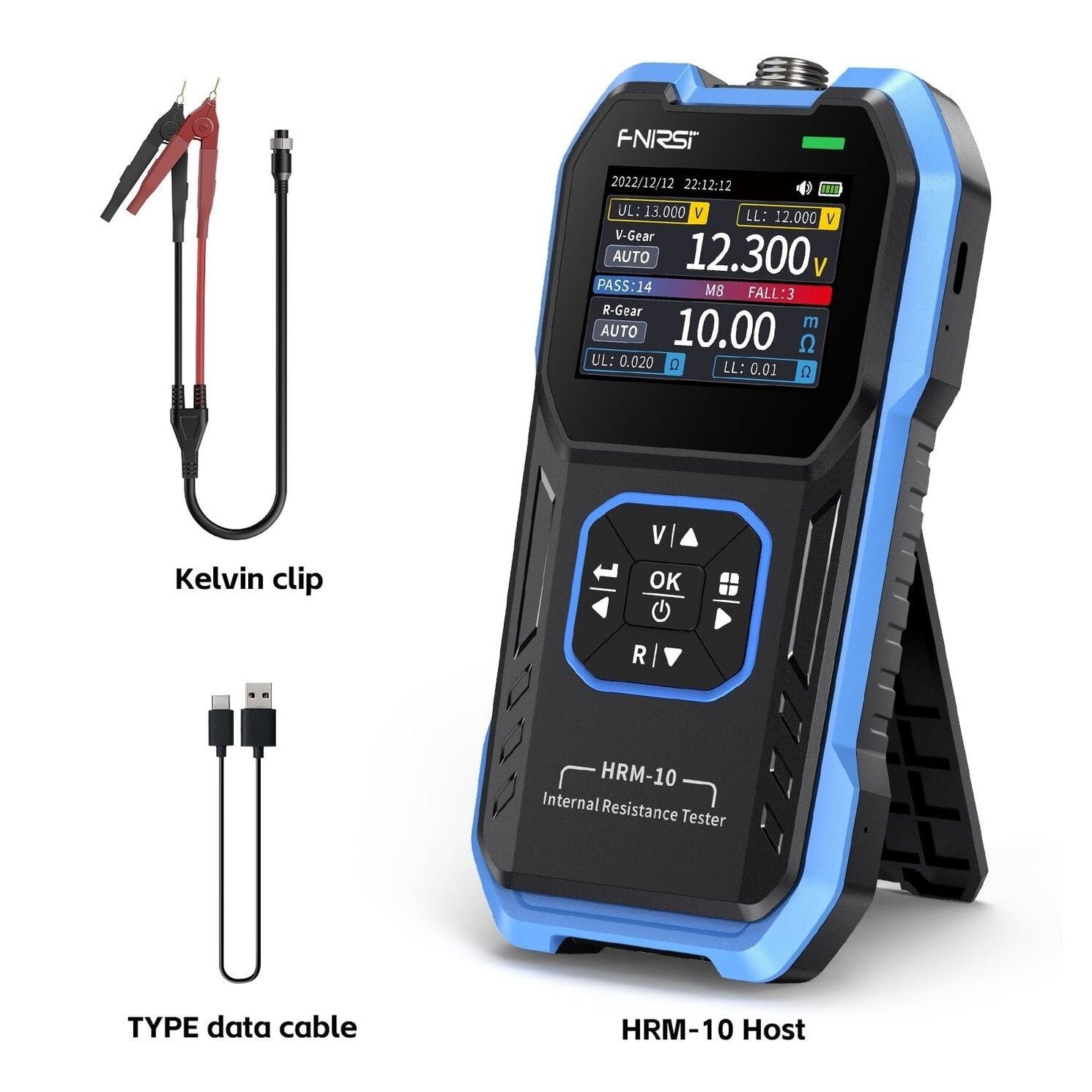

FNIRSI HRM-10 Batarya İç Direnç Ölçer | Kelvin 4 Telli Profesyonel Test Cihazı

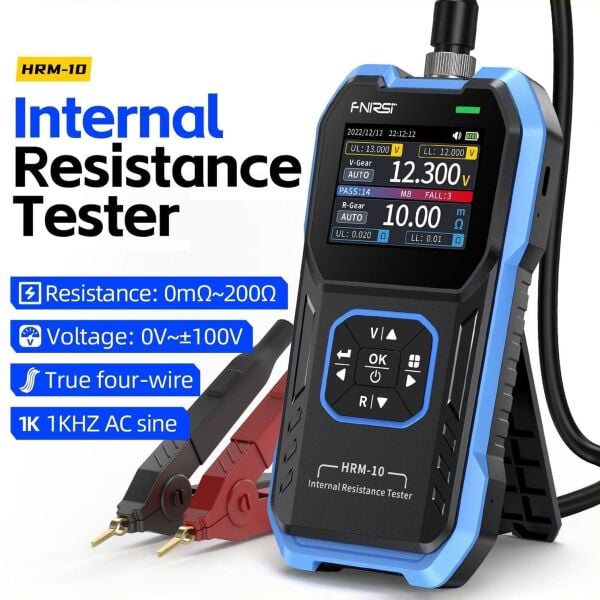

FNIRSI HRM-10; batarya ve akülerin iç direncini ve DC gerilimini aynı anda ölçmek için geliştirilen yüksek hassasiyetli, taşınabilir bir batarya test cihazıdır. Lityum hücreler, otomotiv aküleri, batarya paketleri ve endüstriyel enerji depolama sistemlerinin üretim, bakım, sınıflandırma ve kalite kontrol süreçlerinde kullanılabilir.

Kelvin 4 telli ölçüm teknolojisi sayesinde test kabloları ve temas noktalarından kaynaklanan ek dirençlerin ölçüm sonucuna etkisini azaltır. 0–200Ω iç direnç ve ±100V DC gerilim ölçüm aralıklarıyla tek hücrelerden yüksek gerilimli batarya gruplarına kadar farklı uygulamalarda batarya durumunun değerlendirilmesine yardımcı olur.

FNIRSI HRM-10 Özellikleri

• Batarya iç direnci ve DC gerilim değerlerini aynı anda ölçebilir.
• Kelvin 4 telli ölçüm yöntemi, kablo ve temas direncinden kaynaklanan ölçüm hatalarını azaltmaya yardımcı olur.
• 0–200Ω arasında geniş iç direnç ölçüm aralığı sunar.
• ±100V’a kadar DC gerilim ölçümünü destekler.
• Otomatik, 20mΩ, 200mΩ, 2Ω, 20Ω ve 200Ω direnç kademelerine sahiptir.
• Otomatik, 1V, 10V ve 100V gerilim kademelerini destekler.
• AC 1kHz test sinyaliyle bataryanın iç direncini ölçer.
• ±%0,5 ölçüm hassasiyetiyle batarya karşılaştırma ve sınıflandırma işlemlerinde kullanılabilir.
• İç direnç artışının izlenmesiyle bataryanın yaşlanması ve performans kaybı hakkında değerlendirme yapılmasına yardımcı olur.
• Sekiz gruplu eşik değerli otomatik sıralama fonksiyonu, bataryaların belirlenen kriterlere göre sınıflandırılmasını sağlar.
• Kullanıcı tarafından belirlenen direnç ve gerilim limitlerine göre uygun ve uygun olmayan bataryaların ayrılmasını kolaylaştırır.
• Ölçüm sonuçlarını cihaz hafızasında kaydedebilir.
• Geçmiş ölçümlerin karşılaştırılması ve raporlama için veri aktarımını destekler.
• Kullanıcı kalibrasyonu sayesinde ölçüm sisteminin kontrol edilmesine ve gerekli düzeltmelerin yapılmasına imkân tanır.
• TFT renkli ekran, iç direnç ve gerilim değerlerinin net şekilde görüntülenmesini sağlar.
• 1000mAh şarj edilebilir lityum bataryasıyla taşınabilir kullanım sunar.
• USB Type-C bağlantısı üzerinden 5V / 1A ile şarj edilebilir.
• Kompakt gövdesi sayesinde üretim hattında, teknik serviste ve sahada kolayca taşınabilir.

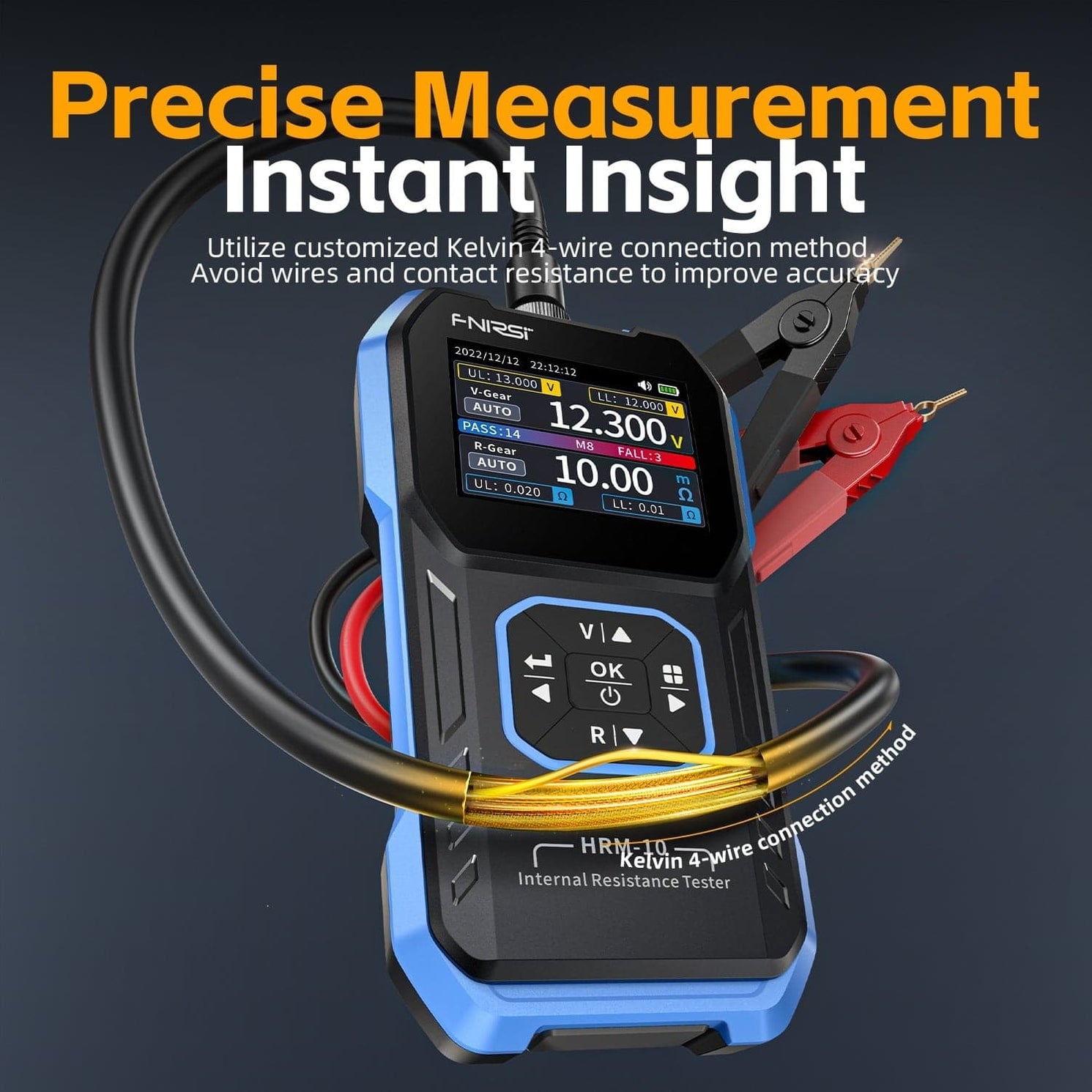

Kelvin 4 Telli İç Direnç Ölçümü

Standart iki telli direnç ölçümlerinde test kablosu, prob ve temas noktalarının direnci ölçüm sonucuna eklenebilir. Bu durum, özellikle miliohm seviyesindeki batarya iç dirençlerinin ölçülmesinde önemli sapmalara yol açabilir.

FNIRSI HRM-10’un Kelvin 4 telli ölçüm sistemi, test akımını taşıyan uçlarla gerilim algılama uçlarını birbirinden ayırır. Böylece kablo ve temas dirençlerinin etkisi azaltılarak bataryanın gerçek iç direnç değerine daha yakın sonuçlar elde edilmesine yardımcı olunur.

İç Direnç ve Gerilimi Eş Zamanlı Ölçme

FNIRSI HRM-10, bataryanın iç direncini ve uçlarındaki DC gerilimi aynı ekranda görüntüler. Yalnızca gerilim ölçümü, bir bataryanın yük altındaki gerçek performansını değerlendirmek için her zaman yeterli olmayabilir. İç direnç değeri ise bataryanın akım verme kabiliyeti, yaşlanması ve hücreler arasındaki uyum hakkında ek bilgi sağlar.

• Düşük iç direnç, genel olarak daha iyi akım verme performansına işaret eder.
• Zaman içinde artan iç direnç, bataryada yaşlanma veya performans kaybı göstergesi olabilir.
• Aynı pakette kullanılacak hücrelerin benzer gerilim ve iç direnç değerlerine sahip olması, paket dengesinin korunmasına yardımcı olur.
• Gerilim ve iç direnç sonuçlarının birlikte değerlendirilmesi, batarya sınıflandırma işlemlerini kolaylaştırır.

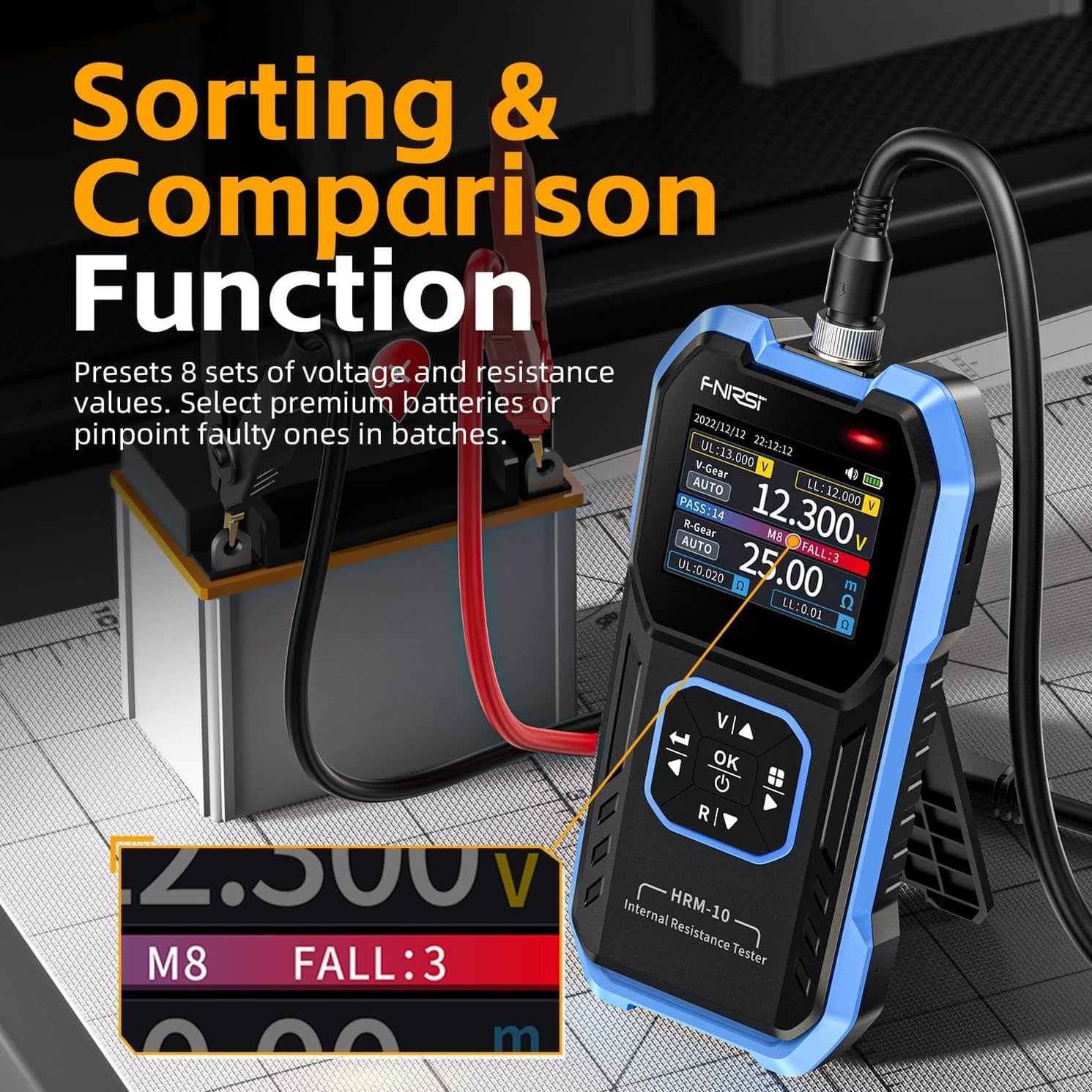

8 Gruplu Otomatik Batarya Sıralama

Otomatik sıralama fonksiyonu, ölçülen bataryaların kullanıcı tarafından belirlenen eşik değerlerine göre sınıflandırılmasını sağlar. Sekiz farklı eşik grubu tanımlanabildiği için farklı batarya türleri, kapasite sınıfları veya kalite standartları için ayrı test kriterleri oluşturulabilir.

Bu özellik; lityum hücre eşleştirme, batarya paketi hazırlama, üretim hattı kontrolü ve servis işlemlerinde her ölçüm sonucunun manuel olarak değerlendirilmesine duyulan ihtiyacı azaltır.

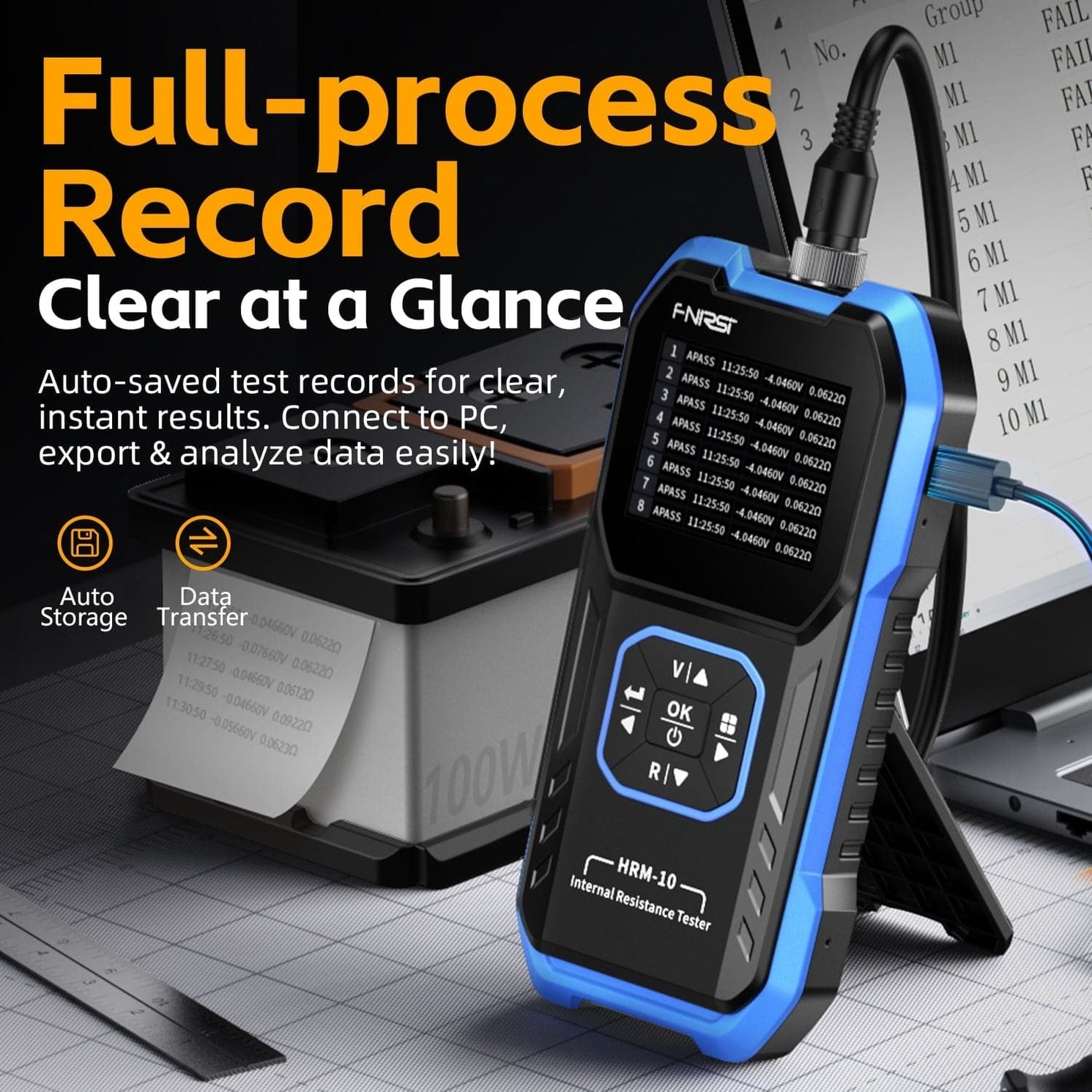

Kayıt ve Veri Aktarımı

FNIRSI HRM-10, gerçekleştirilen ölçümlerin hafızaya kaydedilmesini ve geçmiş sonuçların görüntülenmesini destekler. Kayıtlı veriler tablo halinde dışa aktarılarak batarya gruplarının karşılaştırılması, kalite kontrol sonuçlarının arşivlenmesi ve zaman içindeki değişimlerin takip edilmesi kolaylaştırılabilir.

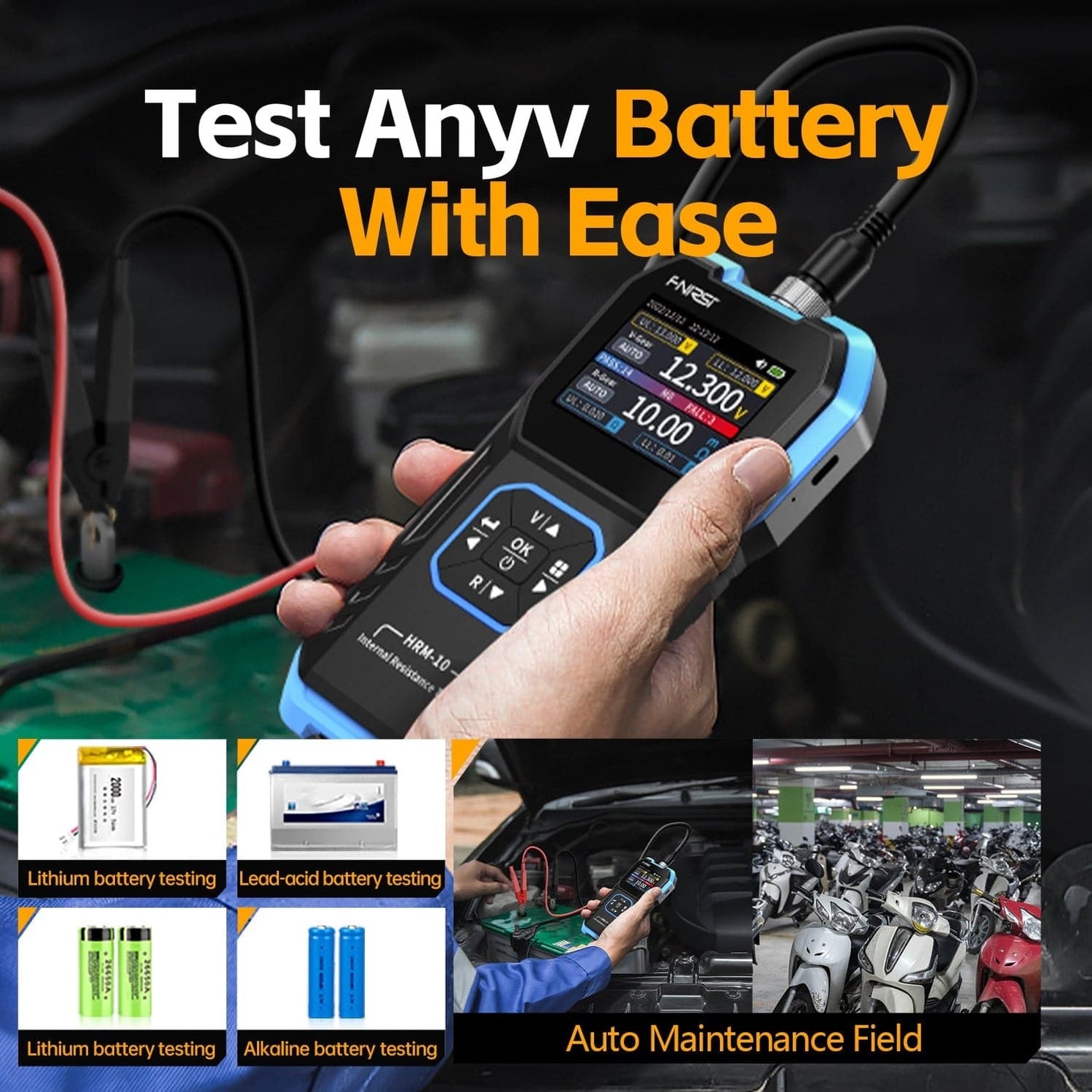

Kullanım Alanları

• Lityum iyon ve lityum polimer hücre testleri
• 18650, 21700 ve benzeri silindirik hücrelerin sınıflandırılması
• Otomobil ve motosiklet aküsü kontrolleri
• UPS ve kesintisiz güç kaynağı akülerinin bakımı
• Elektrikli bisiklet ve scooter batarya paketleri
• Batarya paketi üretimi ve hücre eşleştirme
• Enerji depolama sistemleri
• Üretim hattı kalite kontrolü
• Teknik servis ve bakım uygulamaları
• Ar-Ge ve laboratuvar çalışmaları

FNIRSI HRM-10’un Öne Çıkan Avantajları

• İç direnç ve DC gerilimi aynı anda ölçme
• Gerçek Kelvin 4 telli ölçüm sistemi
• 0–200Ω geniş direnç ölçüm aralığı
• ±100V DC gerilim ölçümü
• AC 1kHz test sinyali
• ±%0,5 ölçüm hassasiyeti
• Sekiz gruplu otomatik sıralama
• Ölçüm kaydı ve veri aktarımı
• Kullanıcı kalibrasyonu
• Şarj edilebilir ve taşınabilir tasarım

Genel Teknik Özellikler

İç Direnç Ölçüm Özellikleri

DC Gerilim Ölçüm Özellikleri

Çalışma ve Depolama Koşulları
