FNIRSI LC1020E Yüksek Hassasiyetli Taşınabilir LCR/ESR Ölçer

FNIRSI LC1020E Yüksek Hassasiyetli El Tipi LCR Metre | 100kHz, ESR ve Kelvin Ölçüm

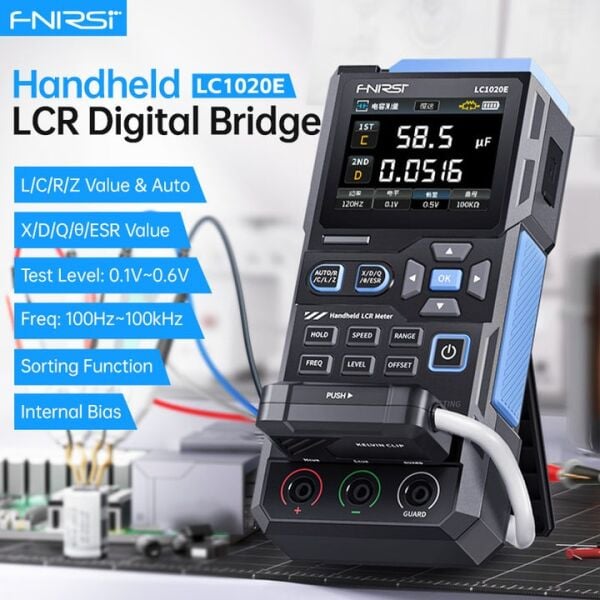

FNIRSI LC1020E; direnç, kapasitans, endüktans, empedans ve ESR gibi elektronik bileşen parametrelerinin hassas şekilde ölçülmesi için geliştirilmiş profesyonel bir el tipi LCR metredir. 4.5 dijit gösterim çözünürlüğü, ±%0,05 temel doğruluğu ve 100kHz’e kadar seçilebilir test frekansı sayesinde elektronik laboratuvarları, üretim hatları, teknik servisler ve Ar-Ge uygulamalarında güvenilir ölçüm performansı sunar.

AUTO, R, C, L ve Z ana ölçüm modlarını destekleyen cihaz; X, D, Q, faz açısı ve ESR gibi ikincil parametreleri de aynı anda görüntüleyebilir. 2.8 inç renkli TFT ekranı, otomatik bileşen tanıma, açık ve kısa devre kalibrasyonu, PASS/FAIL karşılaştırma fonksiyonu ve 4 telli Kelvin bağlantı desteği sayesinde hem tekli ölçümlerde hem de seri komponent kontrollerinde pratik kullanım sağlar.

FNIRSI LC1020E Özellikleri

• 4.5 dijit ana ve ikincil parametre gösterimiyle hassas ölçüm sonuçları sunar.
• ±%0,05 temel doğruluk değeri profesyonel komponent ölçümlerine uygundur.
• AUTO, R, C, L ve Z ana ölçüm parametrelerini destekler.
• Reaktans, kayıp faktörü, kalite faktörü, faz açısı ve ESR değerlerini ikincil parametre olarak gösterebilir.

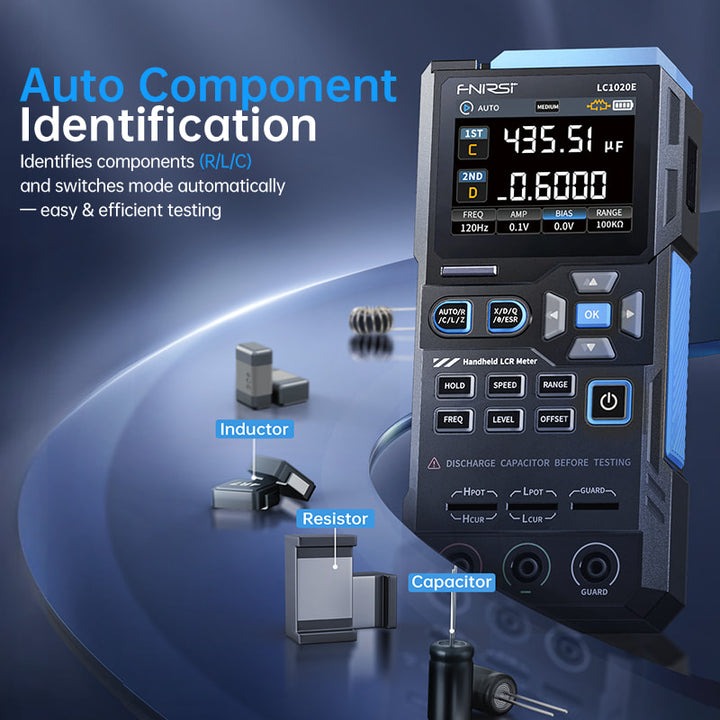

• Bağlanan direnç, kondansatör veya bobini otomatik olarak algılayarak uygun ölçüm moduna geçebilir.
• 0–100H endüktans ölçüm aralığı sunar.
• 0–100mF kapasitans ölçüm aralığına sahiptir.
• 0–10MΩ direnç ölçümünü destekler.
• 100Hz, 120Hz, 1kHz, 10kHz ve 100kHz olmak üzere beş farklı test frekansı seçeneği sunar.
• 0.1V, 0.3V ve 0.6V RMS test seviyesi seçenekleri farklı bileşenlerin uygun koşullarda ölçülmesini sağlar.

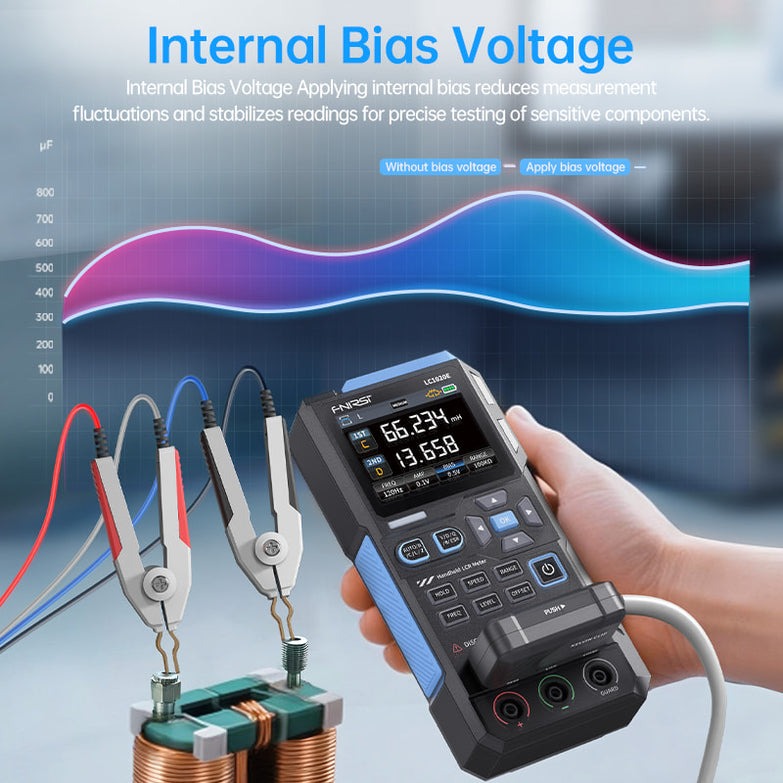

• 0.0V ve 0.5V dahili bias gerilimi seçeneklerini destekler.
• 100Ω çıkış empedansı ile kontrollü test koşulları sağlar.
• 3 terminalli ve 5 terminalli bağlantı yapısını destekler.
• 4 telli Kelvin bağlantı desteği, test kablosu ve temas direncinden kaynaklanan ölçüm hatalarını azaltmaya yardımcı olur.
• Açık devre ve kısa devre kalibrasyonu ile test uçları ve bağlantılardan kaynaklanan sistem hataları telafi edilebilir.
• Nominal değer ve tolerans girilerek otomatik PASS/FAIL değerlendirmesi yapılabilir.
• %0,1 ile %99,9 arasında ayarlanabilir tolerans aralığı, komponent sınıflandırma işlemlerini hızlandırır.
• Başarılı ve başarısız ölçüm adetlerini kaydederek seri test sonuçlarının takip edilmesini sağlar.
• Data Hold fonksiyonu, ekrandaki ölçüm değerinin sabitlenmesine imkân tanır.
• Logging modu, ardışık ölçümlerin kayıt altına alınmasını destekler.
• 2.8 inç renkli TFT ekran, ana ve ikincil ölçüm parametrelerini aynı anda görüntüler.
• USB Type-C bağlantısı şarj ve sanal seri port üzerinden veri iletişimi için kullanılabilir.
• 3000mAh şarj edilebilir lityum bataryasıyla laboratuvar ve saha kullanımına uygundur.

ESR, Q, D ve Faz Açısı Ölçümü

FNIRSI LC1020E, yalnızca temel direnç, kapasitans ve endüktans değerlerini ölçmekle kalmaz; elektronik bileşenin performansını değerlendirmede kullanılan ESR, kalite faktörü, kayıp faktörü, reaktans ve faz açısı gibi parametreleri de görüntüler. Bu özellik özellikle elektrolitik kondansatör, bobin, filtre ve yüksek frekanslı devre elemanlarının incelenmesinde önemli avantaj sağlar.

• ESR: Eşdeğer seri direnç ölçümü
• Q: Kalite faktörü ölçümü
• D: Kayıp faktörü ölçümü
• X: Reaktans ölçümü
• θ: Faz açısı ölçümü
• Z: Empedans ölçümü

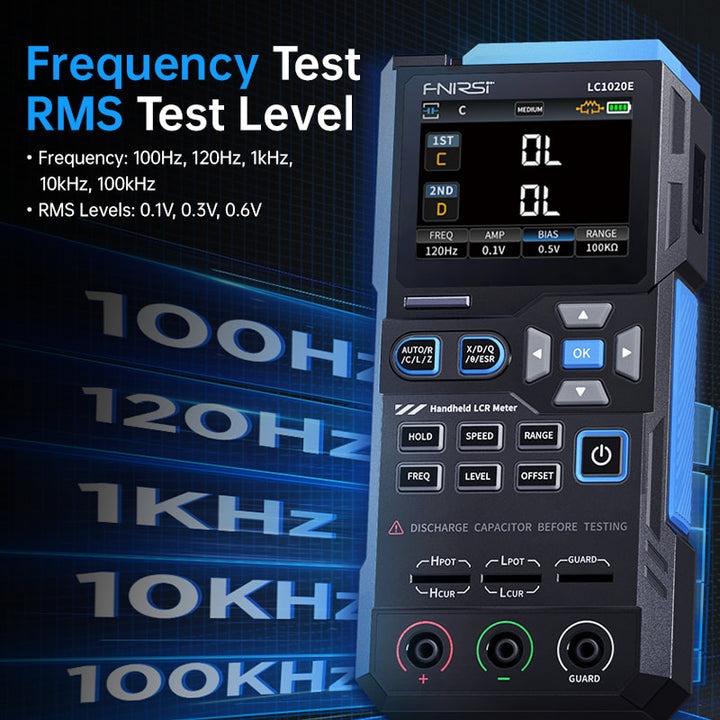

100kHz’e Kadar Seçilebilir Test Frekansı

Farklı elektronik bileşenler, frekansa bağlı olarak farklı elektriksel özellikler gösterebilir. LC1020E; 100Hz, 120Hz, 1kHz, 10kHz ve 100kHz test frekansları sayesinde komponentlerin gerçek çalışma koşullarına daha yakın frekanslarda analiz edilmesini sağlar. Bu özellik; filtre, bobin, kondansatör ve empedans ölçümlerinde daha kapsamlı değerlendirme yapılmasına yardımcı olur.

4 Telli Kelvin Ölçüm Desteği

5 terminalli bağlantı yapısı üzerinden kullanılan 4 telli Kelvin test klipsi, ölçüm akımı ve gerilim algılama hatlarını birbirinden ayırır. Bu yöntem, özellikle düşük dirençli bileşenlerde test kabloları ve kontaklardan kaynaklanan ek dirençlerin ölçüm sonucuna etkisini azaltarak daha güvenilir sonuçlar elde edilmesini sağlar.

Sorting ve PASS/FAIL Fonksiyonu

Sorting fonksiyonu ile test edilecek komponentin nominal değeri ve izin verilen tolerans aralığı tanımlanabilir. Cihaz ölçüm sonucunu belirlenen sınırlarla karşılaştırarak PASS veya FAIL sonucu verir. Bu özellik, üretim hattında komponent sınıflandırma, giriş kalite kontrolü ve seri test işlemlerinin daha hızlı gerçekleştirilmesini sağlar.

Kullanım Alanları

• Elektronik devre tasarımı ve Ar-Ge çalışmaları
• Direnç, kondansatör ve bobin ölçümleri
• Elektrolitik kondansatör ESR kontrolleri
• SMT ve DIP komponent sınıflandırma
• Üretim hattında seri PASS/FAIL testi
• Giriş kalite kontrol uygulamaları
• Elektronik kart bakım ve onarımı
• Teknik servis ve arıza tespiti
• Üniversite ve meslek lisesi laboratuvarları
• İleri seviye hobi elektroniği

FNIRSI LC1020E’nin Öne Çıkan Avantajları

• ±%0,05 temel ölçüm doğruluğu
• 4.5 dijit ana ve ikincil parametre gösterimi
• 100kHz’e kadar seçilebilir test frekansı
• ESR, Q, D, X, Z ve faz açısı ölçümü
• Otomatik R, L ve C bileşen tanıma
• 4 telli Kelvin ölçüm desteği
• Açık ve kısa devre kalibrasyonu
• Sorting ve PASS/FAIL karşılaştırma fonksiyonu
• Data Hold ve kayıt modu
• Şarj edilebilir taşınabilir tasarım

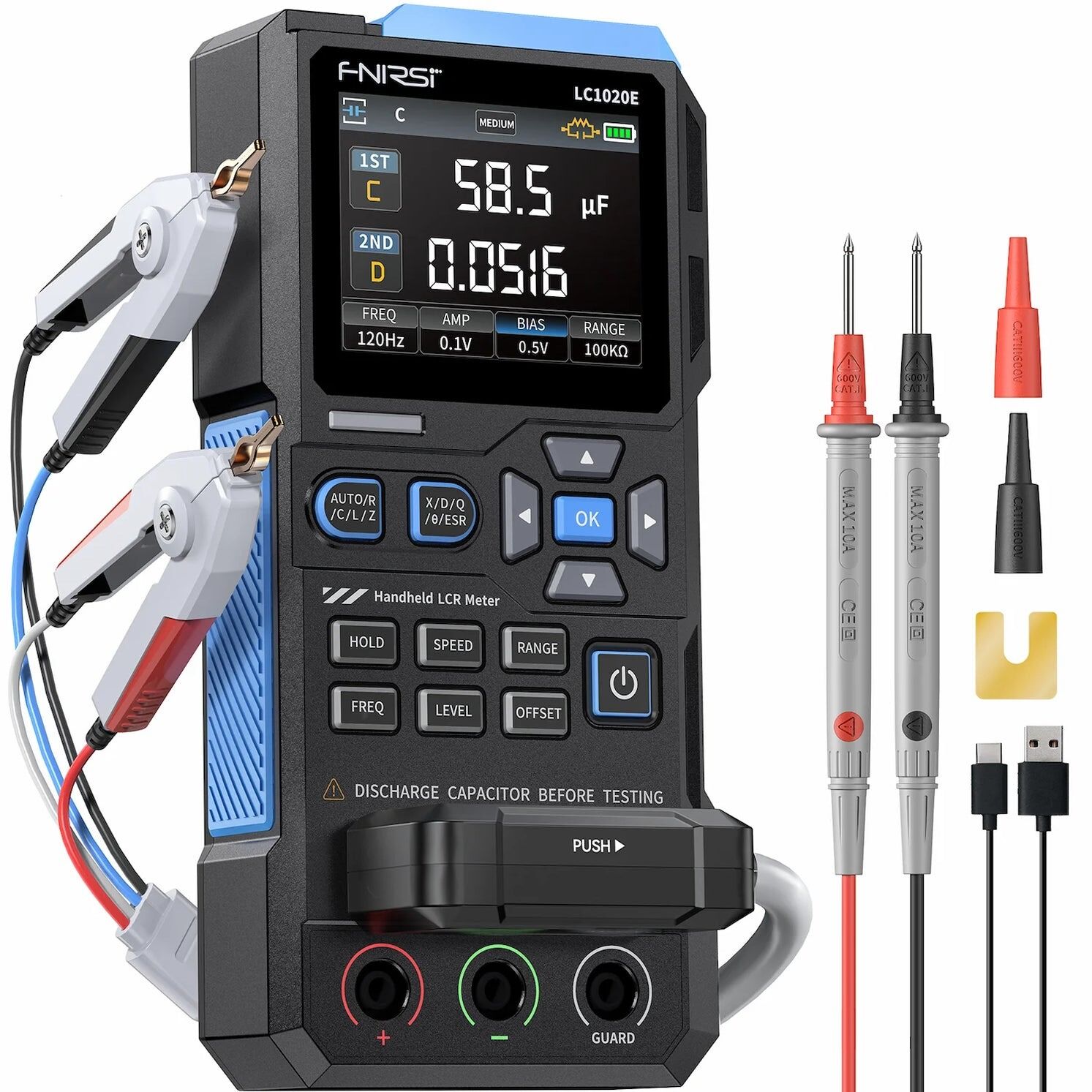

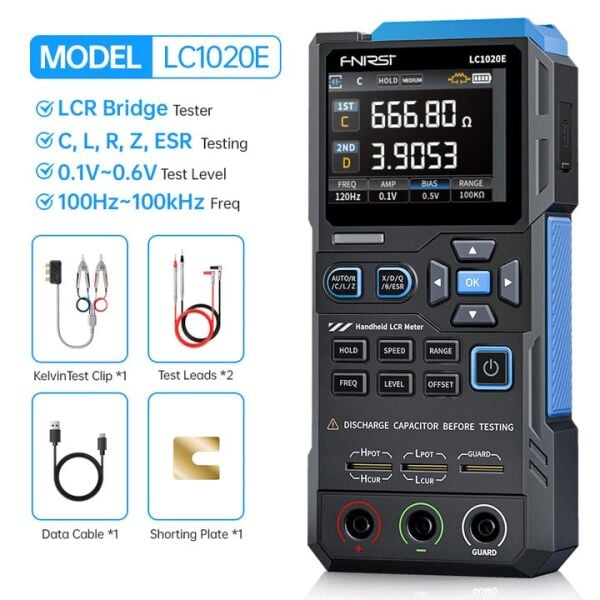

Kutu İçeriği

• FNIRSI LC1020E LCR Metre
• USB Type-C veri ve şarj kablosu
• Kısa devre kalibrasyon plakası
• Kelvin test klipsi
• Kırmızı test probu
• Siyah test probu
• Kullanım kılavuzu

Genel Teknik Özellikler

Ölçüm Aralıkları

Test Koşulları

Fonksiyonlar
