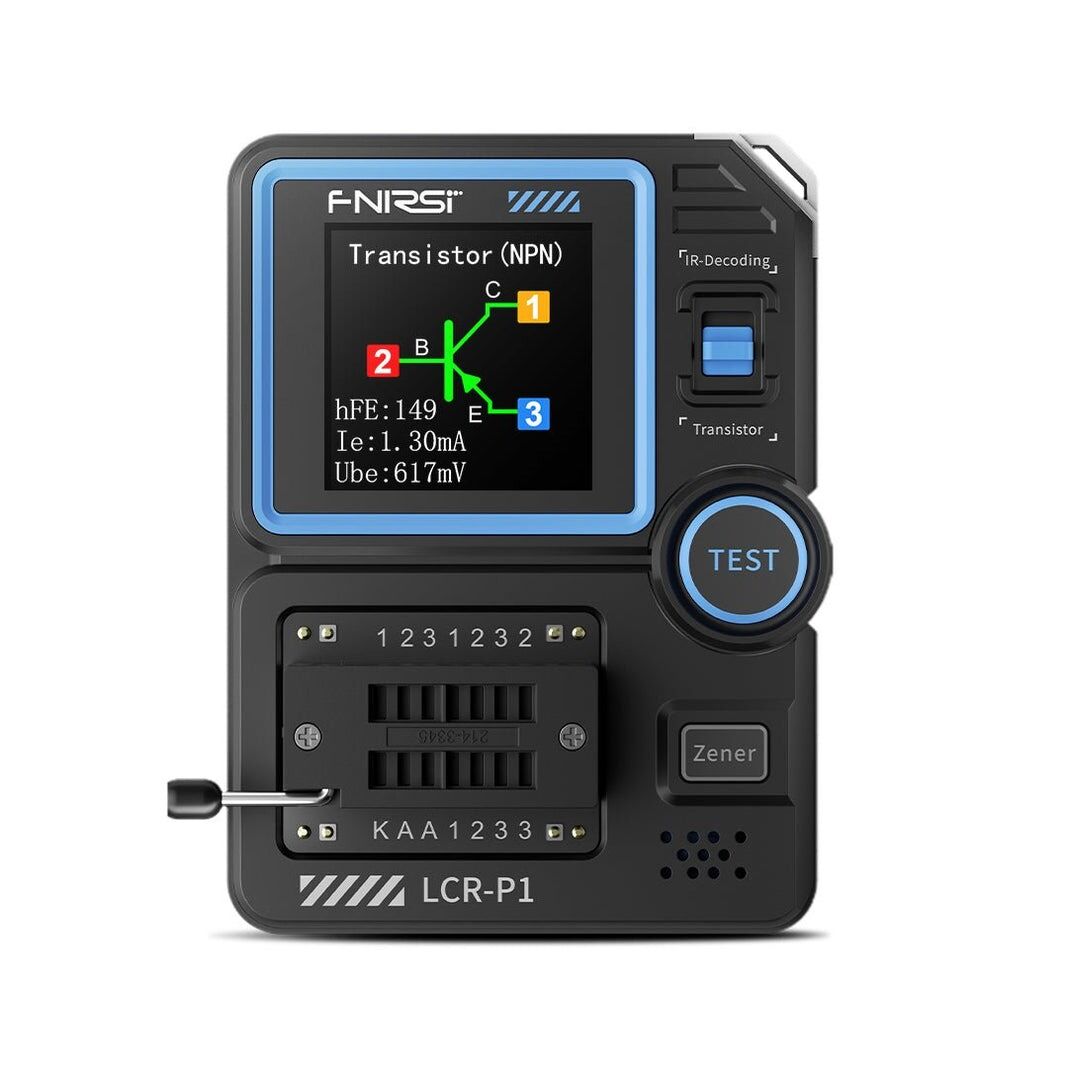

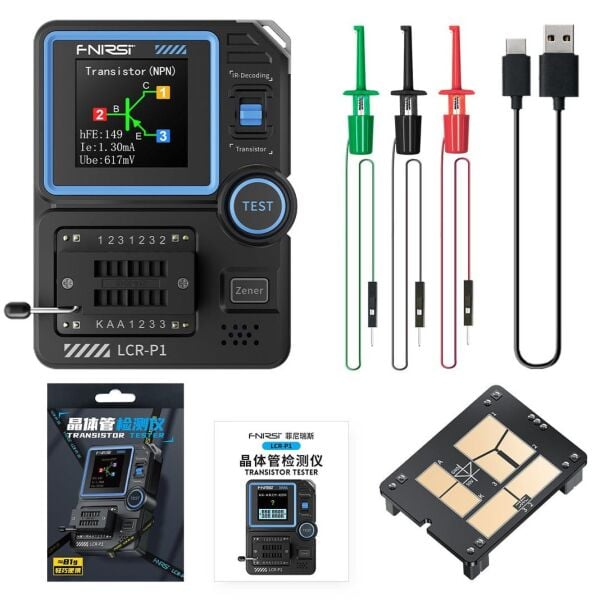

FNIRSI LCR-P1 Çok Fonksiyonlu Transistör ve LCR Test Cihazı

FNIRSI LCR-P1; transistör, MOSFET, JFET, IGBT, diyot, direnç, kapasitör ve bobin gibi elektronik bileşenlerin hızlı şekilde test edilmesi için geliştirilmiş çok fonksiyonlu bir komponent test cihazıdır. Otomatik bileşen tanıma özelliği sayesinde test edilen parçanın türünü, pin dizilimini ve desteklenen temel elektriksel parametrelerini tek tuşla belirlemeye yardımcı olur.

Bağımsız zener diyot test kanalı, NEC protokolü kızılötesi kumanda kod çözme fonksiyonu, otomatik kondansatör deşarjı ve değiştirilebilir test soketi gibi özellikleriyle elektronik servis, Ar-Ge, eğitim ve hobi uygulamalarında pratik kullanım sunar. 1.44 inç renkli ekranı ve şarj edilebilir dahili bataryası sayesinde masa başında veya saha çalışmalarında kullanılabilir.

FNIRSI LCR-P1 Özellikleri

• Yarı iletken ve pasif elektronik bileşenleri otomatik olarak tanır.
• BJT tipi NPN ve PNP transistörlerin test edilmesini destekler.
• JFET, IGBT ve MOSFET gibi alan etkili transistörleri algılayabilir.
• SCR ve TRIAC gibi tristör bileşenlerin temel testlerinde kullanılabilir.
• Test edilen bileşenin pin konfigürasyonunu otomatik olarak belirler.
• Transistör kazanç değerini desteklenen ölçüm aralığında görüntüler.
• Direnç, kapasitans ve endüktans ölçümü yapabilir.
• Diyotların ileri yön gerilim düşümünü ölçebilir.
• 32V’a kadar zener diyot testi için bağımsız ölçüm kanalına sahiptir.
• Akıllı anti-burn koruma sistemi, bağlı kondansatörlerde kalan gerilimi azaltmak için otomatik deşarj gerçekleştirir.
• NEC protokolünü kullanan kızılötesi uzaktan kumandaların kodlarını çözebilir.
• Değiştirilebilir test yuvası, aşınan veya hasar gören soketin yenilenmesini kolaylaştırır.
• 1.44 inç renkli LCD ekran, bileşen tipini ve ölçüm sonuçlarını görüntüler.
• 300mAh dahili lityum batarya ile taşınabilir kullanım sunar.
• USB Type-C bağlantısı üzerinden 5V / 1A ile şarj edilebilir.
• Firmware güncelleme desteği sayesinde cihaz yazılımı güncellenebilir.

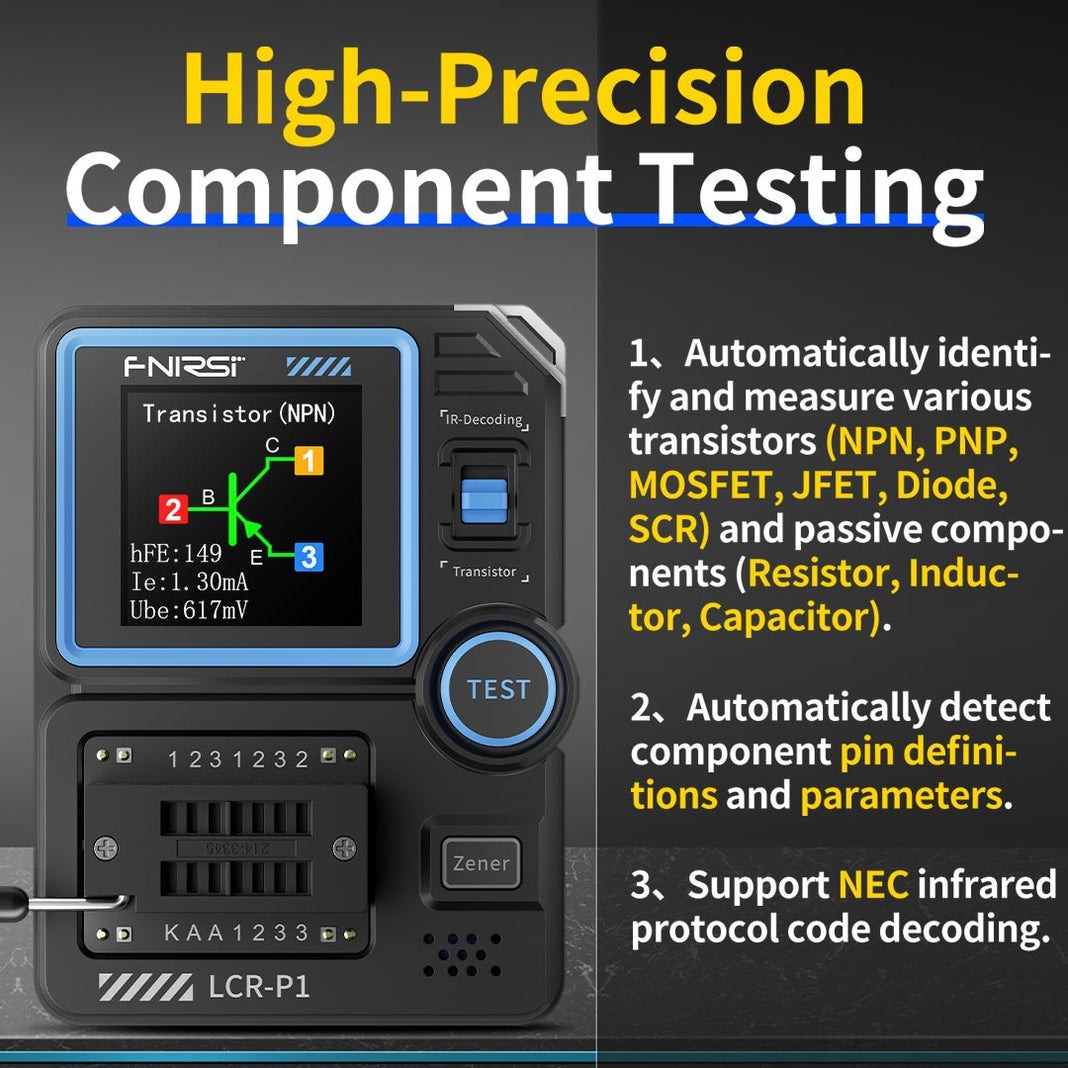

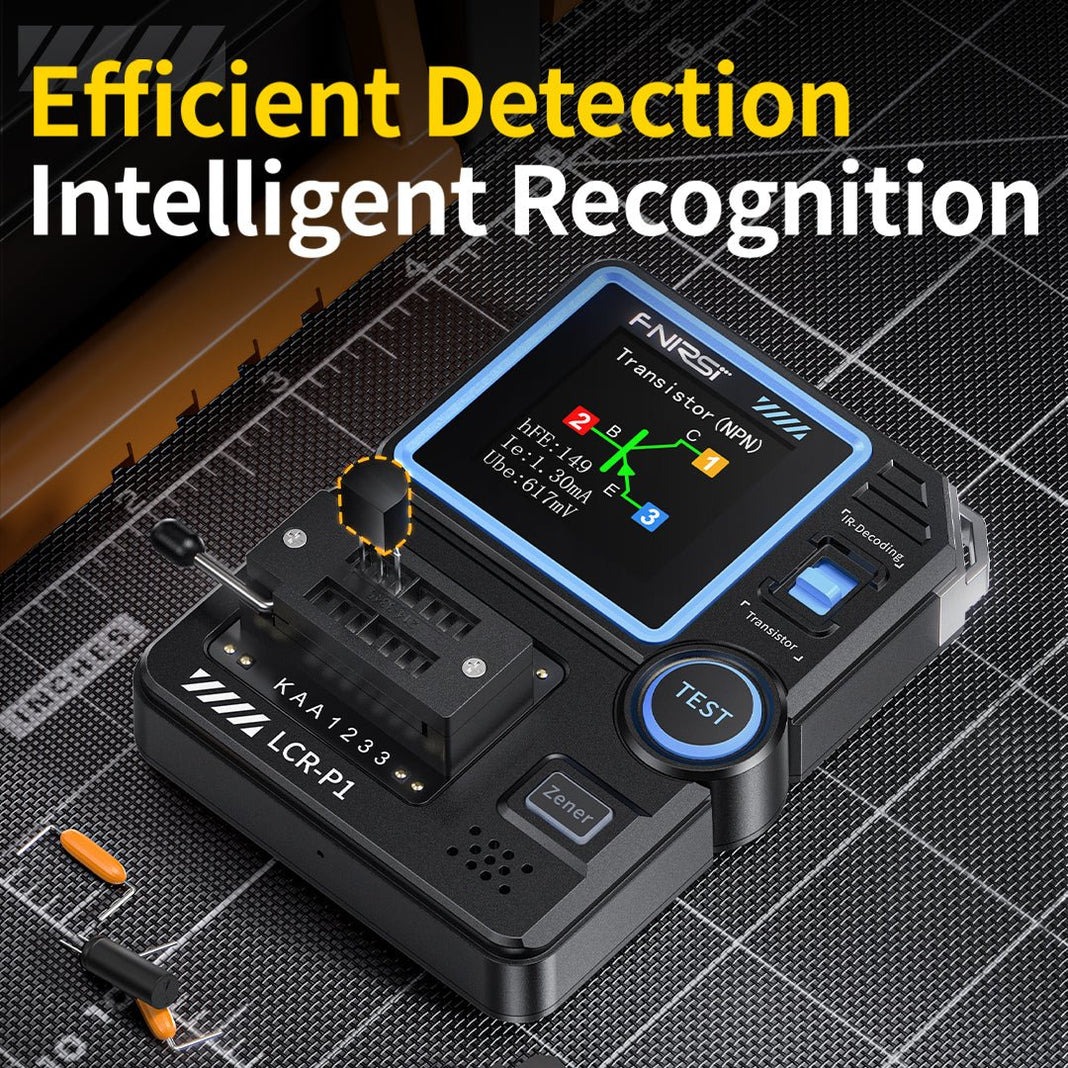

Otomatik Bileşen Tanıma

FNIRSI LCR-P1, test soketine bağlanan elektronik bileşeni otomatik olarak analiz eder. Kullanıcının bileşen türünü veya pin dizilimini önceden seçmesine gerek kalmadan uygun test işlemini başlatır ve algılanan bilgileri ekranda gösterir.

• Bileşen türü
• Pin dizilimi
• Transistör tipi
• Kazanç değeri
• Eşik veya ileri yön gerilimi
• Direnç, kapasitans veya endüktans değeri

Otomatik tanıma sonucu bileşenin devredeki diğer parçalarından etkilenebilir. Daha güvenilir sonuç için test edilecek komponentin devreden ayrılması önerilir.

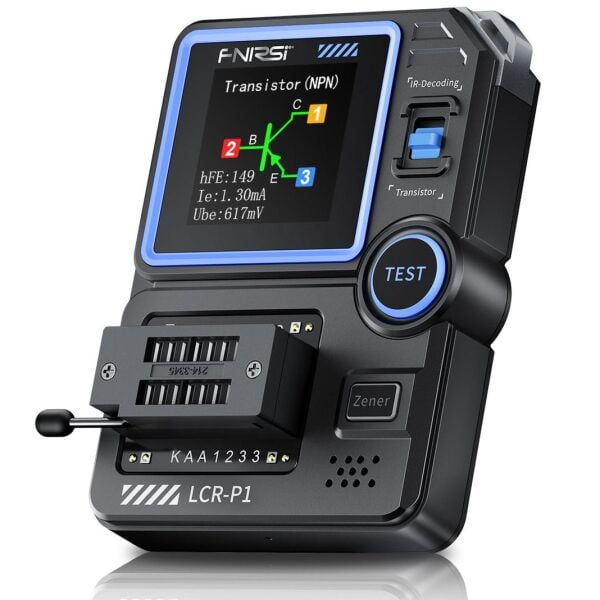

BJT Transistör Testi

LCR-P1, NPN ve PNP tipi bipolar transistörleri otomatik olarak tanıyabilir. Baz, kolektör ve emetör pinlerinin konumunu belirleyerek transistörün temel kazanç değerini görüntüler.

Desteklenen transistör kazanç aralığı 10 ile 600 arasındadır. Ölçülen değer; test akımına, transistör tipine, sıcaklığa ve bileşenin çalışma koşullarına göre veri sayfasındaki nominal değerden farklı olabilir.

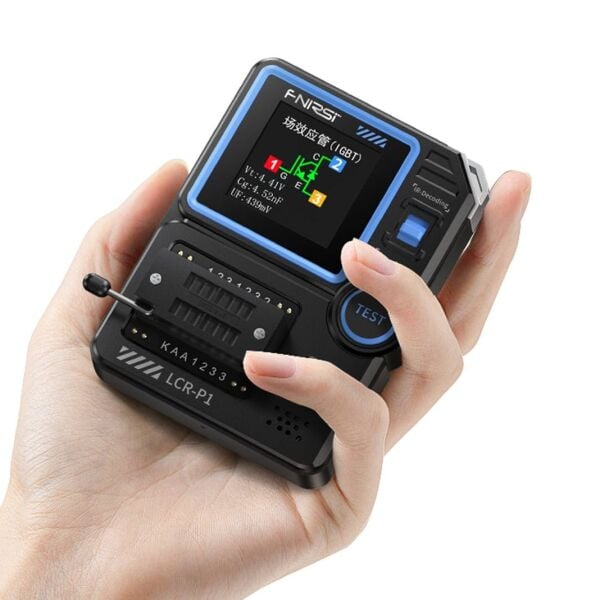

MOSFET, JFET ve IGBT Testi

Cihaz; MOSFET, JFET ve IGBT gibi alan etkili yarı iletkenlerin temel tanımlama ve pin analizlerinde kullanılabilir. Desteklenen bileşenlerde gate, drain ve source veya ilgili terminal yapısını otomatik olarak belirlemeye yardımcı olur.

• N-kanal ve P-kanal MOSFET ön kontrolü
• JFET bileşen tanıma
• IGBT terminal belirleme
• Gate eşik davranışının temel analizi

Yüksek güçlü yarı iletkenlerin tam yük performansı, kaçak akımı, anahtarlama süresi veya yüksek gerilim dayanımı bu tip düşük güçlü komponent test cihazlarıyla doğrulanamaz.

SCR ve TRIAC Testi

FNIRSI LCR-P1, uygun tetikleme koşullarına sahip SCR ve iki yönlü tristör bileşenlerin temel testlerini destekler. İki yönlü tristör testinde açılma geriliminin 5V’tan, gate tetikleme akımının ise 6mA’dan düşük olması gerekir.

Yüksek tetikleme akımı gerektiren veya yüksek güçlü tristörler cihaz tarafından algılanamayabilir. Bu durum bileşenin kesin olarak arızalı olduğu anlamına gelmez.

Direnç Ölçümü

FNIRSI LCR-P1, 0.01Ω ile 50MΩ arasındaki dirençlerin ölçülmesini destekler. Elektronik kartlarda kullanılan sabit dirençlerin, potansiyometre bölümlerinin ve çeşitli dirençli bileşenlerin temel kontrolünde kullanılabilir.

Çok düşük direnç ölçümlerinde test soketi, temas direnci ve bağlantı noktaları sonucu etkileyebilir. Bileşen uçlarının temiz olması ve test yuvasına sağlam şekilde yerleştirilmesi önemlidir.

Kapasitans Ölçümü

Cihaz, 25pF ile 100mF arasındaki kapasitörleri ölçebilir. Seramik, film ve elektrolitik kondansatörlerin nominal kapasite değerlerinin kontrol edilmesine yardımcı olur.

Kondansatör test edilmeden önce mümkünse devreden ayrılmalı ve tamamen deşarj edilmelidir. Anti-burn sistemi koruma sağlasa da yüksek gerilimle şarj edilmiş kondansatörler cihaza doğrudan bağlanmamalıdır.

İndüktans Ölçümü

FNIRSI LCR-P1, 10µH ile 1000µH arasındaki bobinlerin endüktans değerini ölçebilir. Küçük indüktörler, filtre bobinleri ve elektronik devrelerde kullanılan düşük değerli endüktif bileşenlerin kontrolünde kullanılabilir.

Ölçüm sonucu bobinin seri direncine, çekirdek yapısına, test frekansına ve çevredeki metal parçalara göre değişebilir.

Diyot Testi

Diyot test fonksiyonu, ileri yön gerilim düşümü 4.5V’tan düşük olan diyotların temel kontrolünde kullanılabilir. Standart doğrultucu diyotlar, sinyal diyotları ve uygun LED bileşenlerin anot-katot yönünün belirlenmesine yardımcı olur.

Devre üzerinde yapılan ölçümler paralel bağlı bileşenlerden etkilenebilir. Kesin sonuç için diyodun en az bir bacağının devreden ayrılması önerilir.

32V Zener Diyot Ölçümü

FNIRSI LCR-P1, zener ve gerilim regülatör diyotları için bağımsız test kanalına sahiptir. Standart test kanalında 0.01–4.5V, özel zener test kanalında ise 0.01–32V aralığında ölçüm yapılabilir.

Bu özellik, zener diyotun kırılma geriliminin belirlenmesine ve üzerindeki değeri okunamayan bileşenlerin tanımlanmasına yardımcı olur.

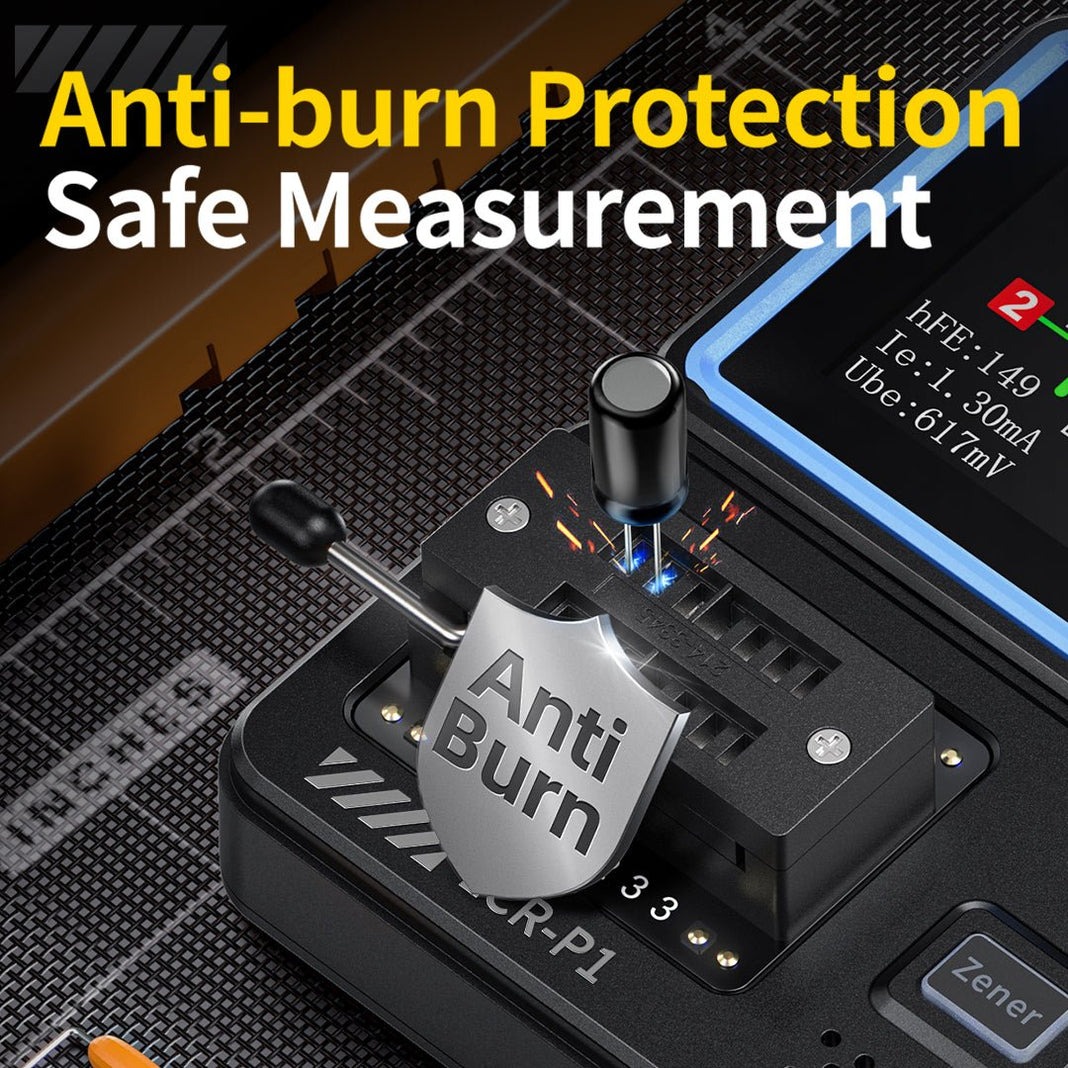

Anti-Burn Koruma ve Otomatik Deşarj

Anti-burn koruma sistemi, test girişine bağlanan kondansatörde kalan elektrik yükünü algılayarak otomatik deşarj işlemi gerçekleştirir. Bu özellik, yanlışlıkla şarjlı bir kondansatör bağlandığında cihazın zarar görme riskini azaltmaya yardımcı olur.

Koruma sistemine rağmen yüksek gerilimli veya yüksek kapasiteli kondansatörler test edilmeden önce harici ve uygun bir direnç üzerinden güvenli şekilde deşarj edilmelidir. Kondansatör uçları doğrudan kısa devre edilmemelidir.

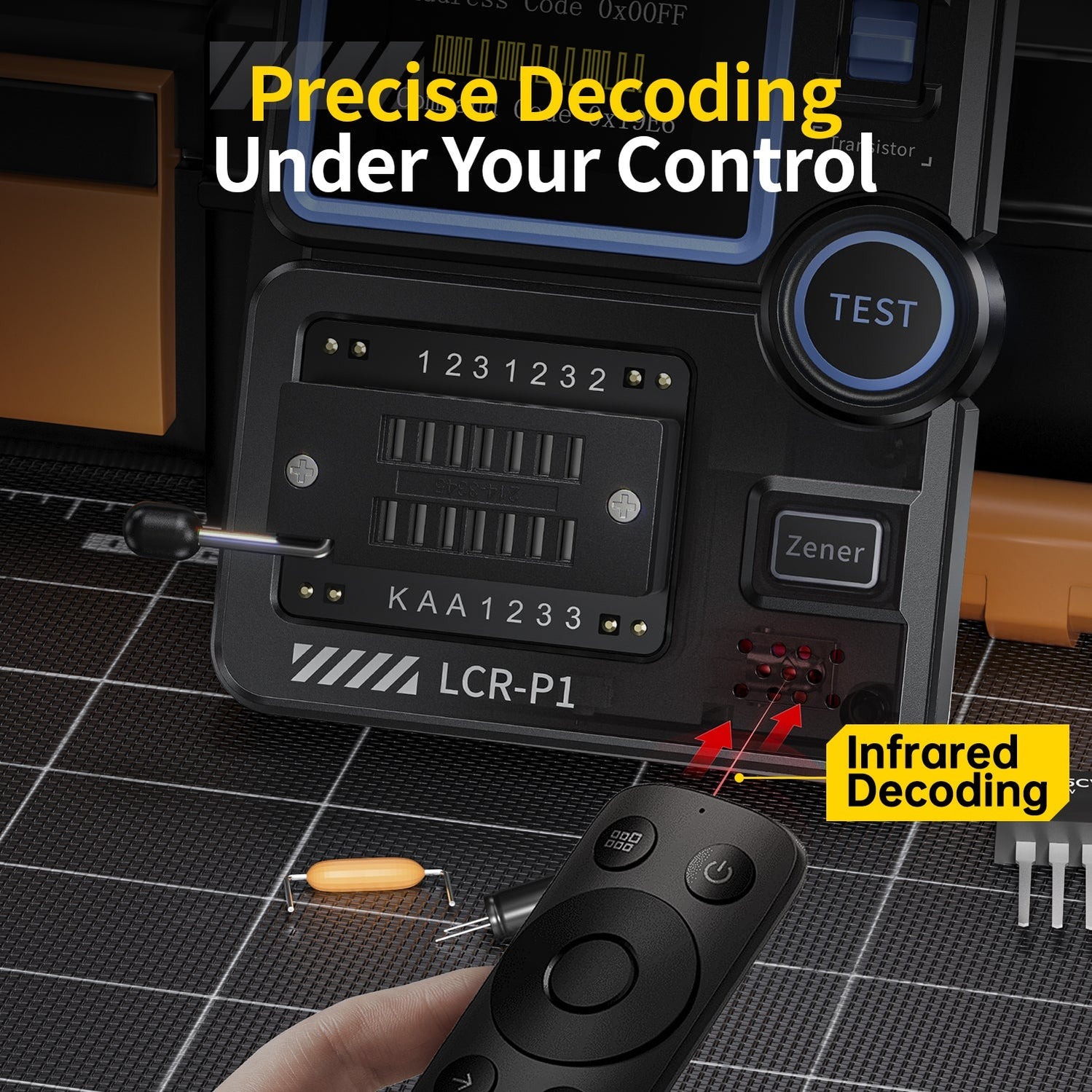

NEC Protokollü IR Kumanda Testi

Dahili kızılötesi alıcı, NEC protokolünü kullanan uzaktan kumandaların gönderdiği kodları algılayabilir. Bu fonksiyon; televizyon, medya oynatıcı ve çeşitli elektronik cihaz kumandalarının sinyal gönderip göndermediğinin kontrol edilmesinde kullanılabilir.

• IR uzaktan kumanda çıkış kontrolü
• NEC protokol kod görüntüleme
• Kumanda tuşlarının karşılaştırılması
• Elektronik servis ve onarım uygulamaları

NEC dışındaki kızılötesi protokoller desteklenmeyebilir veya doğru şekilde çözümlenmeyebilir.

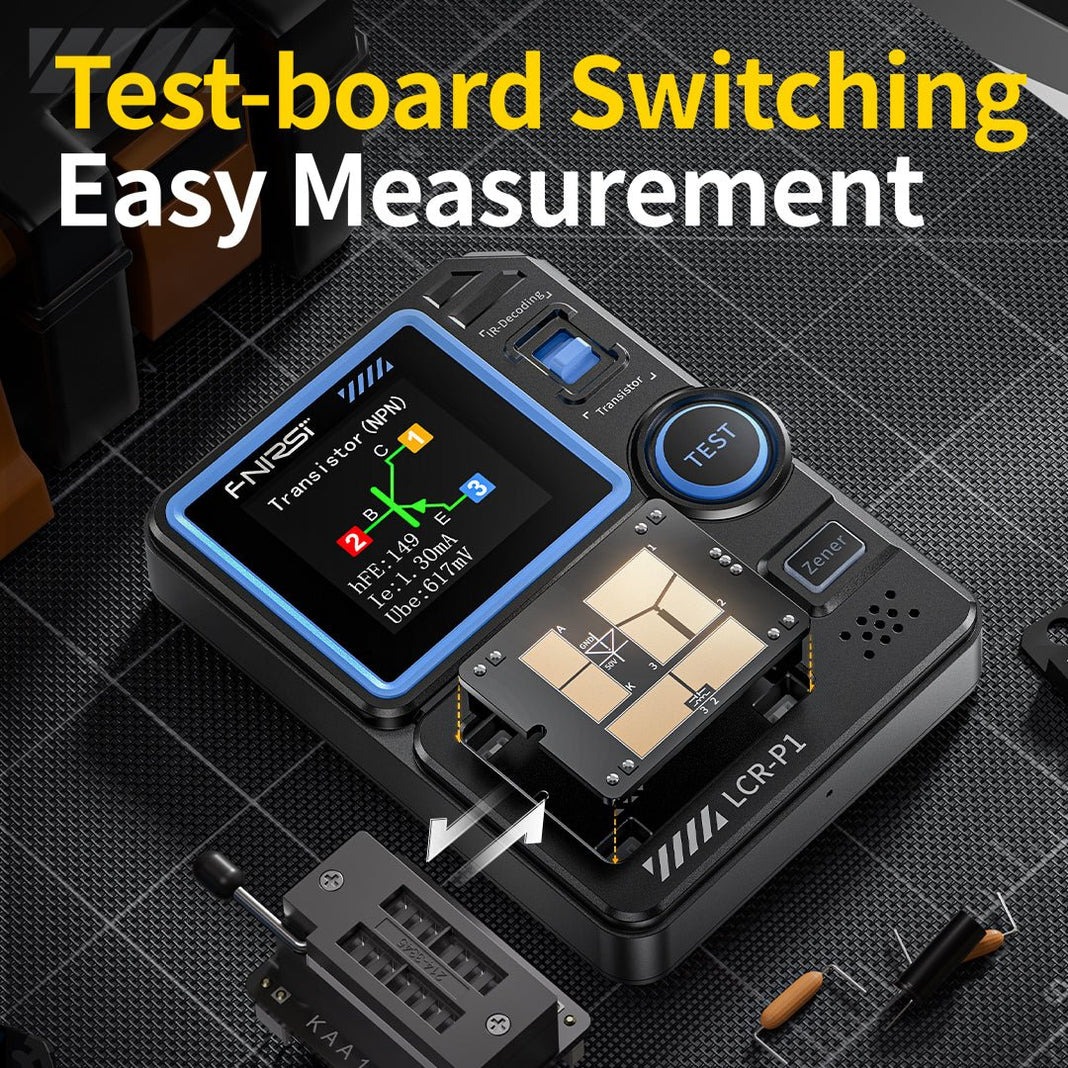

Değiştirilebilir Test Yuvası

Test soketleri sık kullanım sonucunda aşınabilir veya temas kalitesini kaybedebilir. FNIRSI LCR-P1’in değiştirilebilir soket yapısı, test yuvasının gerektiğinde yenilenmesine ve cihazın kullanım ömrünün uzatılmasına yardımcı olur.

1.44 İnç Renkli Ekran

1.44 inç renkli LCD ekran; algılanan bileşen türünü, pin bağlantılarını ve desteklenen ölçüm parametrelerini grafiksel olarak gösterir. Renkli arayüz, farklı pinlerin ve bileşen bilgilerinin daha kolay ayırt edilmesini sağlar.

Type-C Şarj ve Dahili Batarya

300mAh dahili lityum batarya, cihazın harici güç bağlantısı olmadan kullanılmasını sağlar. USB Type-C girişi üzerinden 5V / 1A ile şarj edilebilir. Cihaz uzun süre kullanılmayacaksa bataryanın tamamen boş durumda bırakılmaması önerilir.

Doğru Kullanım İçin Öneriler

• Test edilecek bileşen mümkünse devreden ayrılmalıdır.
• Kondansatörler ölçüm öncesinde güvenli şekilde deşarj edilmelidir.
• Bileşen uçları temizlenmeli ve test soketine sağlam biçimde yerleştirilmelidir.
• Ölçüm sırasında bileşen uçlarına elle temas edilmemelidir.
• Yüksek gerilim taşıyan parçalar doğrudan test girişine bağlanmamalıdır.
• Polarize kondansatör ve diyotlarda doğru bağlantı yönü kontrol edilmelidir.
• Şüpheli sonuçlarda bileşen farklı pin kombinasyonlarıyla yeniden test edilmelidir.
• Devrede paralel bağlı parçaların ölçüm sonucunu etkileyebileceği unutulmamalıdır.

Kullanım Alanları

• Elektronik teknik servisleri
• Elektronik kart bakım ve onarımı
• Komponent ayırma ve sınıflandırma
• Ar-Ge ve prototip geliştirme
• Elektronik eğitim laboratuvarları
• Transistör ve MOSFET ön kontrolleri
• Kondansatör, direnç ve bobin ölçümleri
• Zener diyot tanımlama
• IR uzaktan kumanda kontrolü
• Hobi elektroniği ve DIY projeleri

FNIRSI LCR-P1’in Öne Çıkan Avantajları

• Otomatik bileşen ve pin tanıma
• BJT, JFET, IGBT ve MOSFET desteği
• SCR ve TRIAC temel testi
• 50MΩ’a kadar direnç ölçümü
• 100mF’a kadar kapasitans ölçümü
• 1000µH’a kadar endüktans ölçümü
• 32V’a kadar özel zener diyot testi
• NEC protokolü IR kod çözme
• Anti-burn otomatik deşarj koruması
• Değiştirilebilir test soketi
• 1.44 inç renkli ekran
• USB Type-C şarj desteği
