FNIRSI LCR-ST2 LCR Metre | 100kHz, ESR ve Kelvin Klipsli Komponent Test Cihazı

FNIRSI LCR-ST2 LCR Ölçer | Çift Mod Profesyonel Komponent Test Cihazı

FNIRSI LCR-ST2; direnç, kapasitans, endüktans, diyot ve gerilim ölçümleri için geliştirilen taşınabilir bir LCR metre ve elektronik komponent test cihazıdır. Cımbız tipi test uçları sayesinde özellikle küçük SMD bileşenlerin doğrudan devre kartı üzerinde veya sökülmüş durumda hızlı şekilde kontrol edilmesine yardımcı olur.

Kelvin test klipsi desteği sayesinde daha büyük boyutlu veya cımbız uçlarıyla tutulması zor olan komponentler de ölçülebilir. 100Hz ile 100kHz arasındaki seçilebilir test frekansları, ayarlanabilir test gerilimi, ESR ölçümü, seri ve paralel eşdeğer devre modları ve otomatik komponent tanıma özellikleriyle teknik servis, Ar-Ge, üretim ve hobi elektroniği uygulamalarında çok yönlü kullanım sunar.

FNIRSI LCR-ST2 Özellikleri

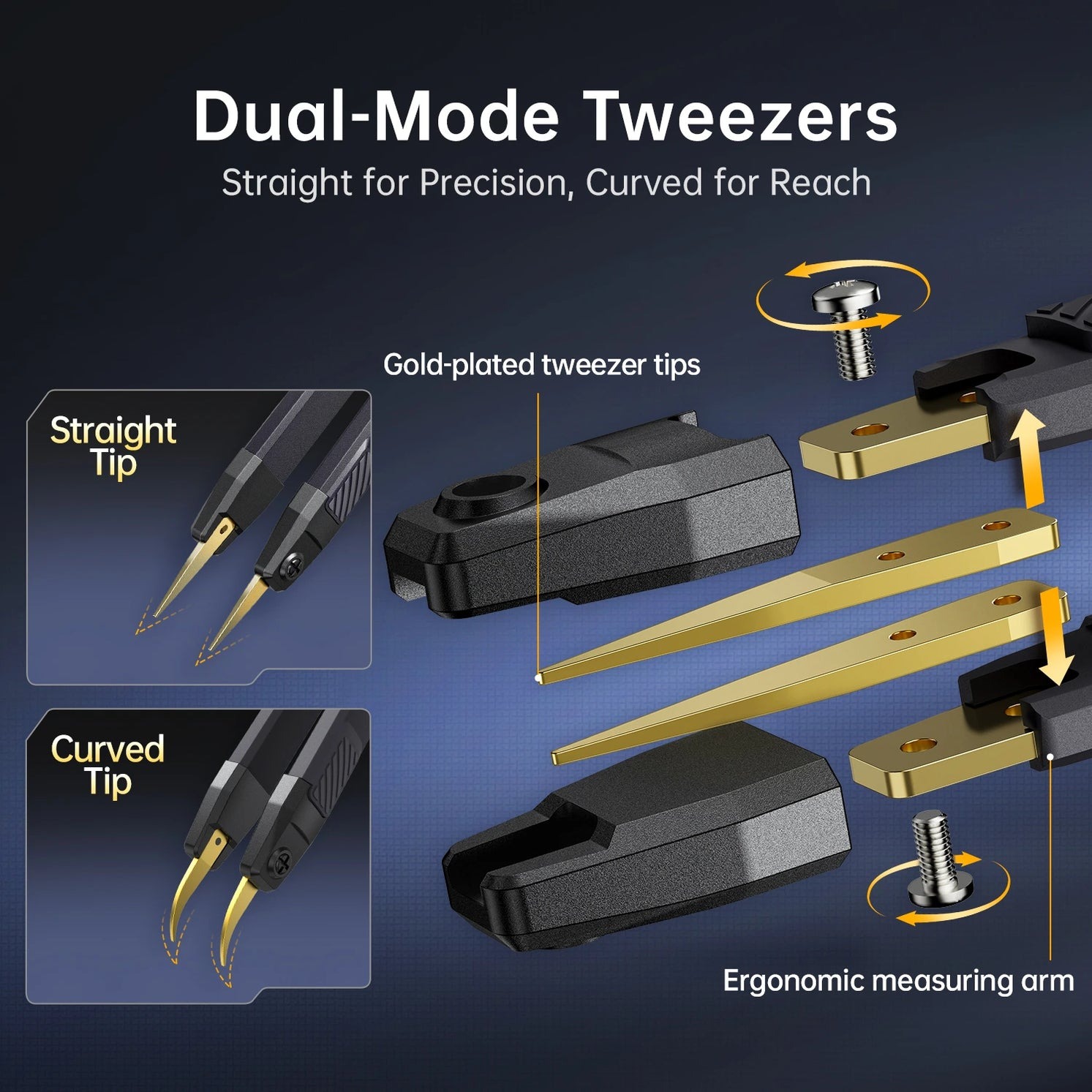

• Cımbız tipi test uçlarıyla küçük SMD direnç, kondansatör ve bobinlerin hızlı şekilde ölçülmesini sağlar.
• Kelvin test klipsi desteği, daha büyük komponentlerin ve farklı bağlantı yapılarının test edilmesine imkân tanır.
• Direnç, kapasitans ve endüktans değerlerini otomatik olarak algılayabilir.
• 10mΩ ile 10MΩ arasında direnç ölçümü yapabilir.
• 1pF ile 22mF arasında kapasitans ölçümünü destekler.
• 1µH ile 10H arasında endüktans ölçümü gerçekleştirebilir.
• ±30V aralığında gerilim ölçüm desteği sunar.
• Diyot testi ile yarı iletken bileşenlerin temel kontrolü yapılabilir.
• ESR, D, Q, Z, X ve faz açısı gibi ikincil komponent parametrelerini görüntüleyebilir.
• 100Hz, 120Hz, 1kHz, 10kHz ve 100kHz gibi farklı test frekanslarında ölçüm yapılmasına imkân tanır.

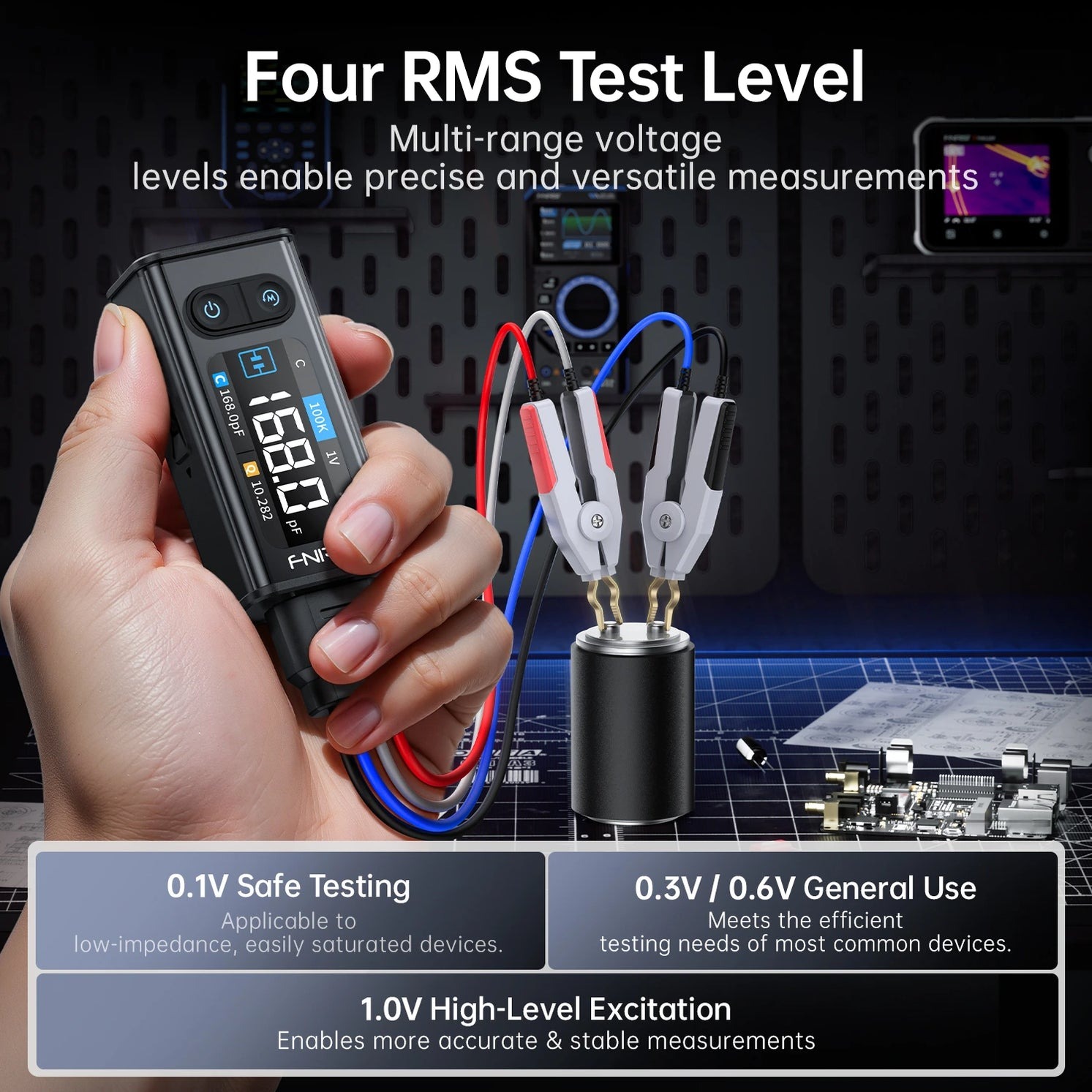

• 0.1V ile 1.0V arasında ayarlanabilir test gerilimi, farklı komponent türlerinin uygun koşullarda ölçülmesini sağlar.
• Seri ve paralel eşdeğer devre modları, komponentin kullanım koşuluna uygun şekilde değerlendirilmesine yardımcı olur.
• 100Hz ile 100kHz arasında tam bant tarama özelliğiyle komponent davranışı farklı frekanslarda incelenebilir.
• Sorting fonksiyonu, belirlenen nominal değer ve tolerans sınırlarına göre komponentlerin sınıflandırılmasını kolaylaştırır.
• 1.47 inç HD ekran, ana ve ikincil ölçüm parametrelerinin görüntülenmesini sağlar.
• Otomatik ekran döndürme özelliği, cihazın farklı tutuş yönlerinde rahat kullanılmasına yardımcı olur.
• Manyetik gövde tasarımı, uyumlu metal yüzeylere sabitlenerek eller serbest kullanım imkânı sunabilir.
• 300mAh şarj edilebilir bataryasıyla yaklaşık 3 saate kadar taşınabilir kullanım sağlar.
• USB Type-C bağlantısı üzerinden şarj edilebilir.
• Yaklaşık 60 gram ağırlığı sayesinde cepte veya takım çantasında kolayca taşınabilir.

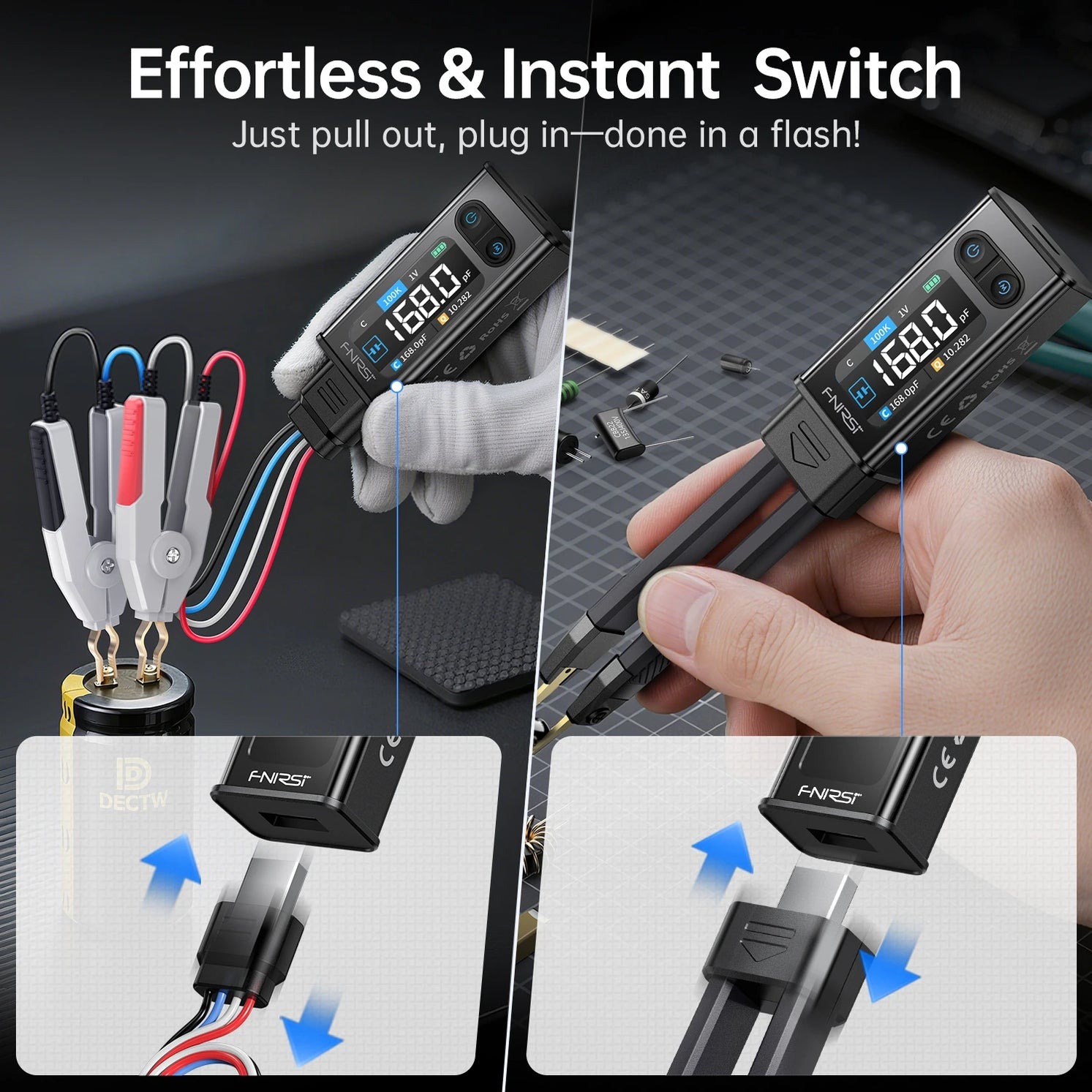

Cımbız ve Kelvin Klipsli Çift Ölçüm Modu

FNIRSI LCR-ST2, iki farklı kullanım biçimini destekler. Cımbız tipi test yapısı, küçük SMD komponentlerin doğrudan tutulmasını ve hızlı ölçüm yapılmasını sağlar. Kelvin test klipsi ise büyük boyutlu, kablolu veya cımbız uçlarıyla tutulması zor olan komponentlerin bağlantısını kolaylaştırır.

Kelvin bağlantı yöntemi, ölçüm ve algılama hatlarını ayırarak özellikle düşük dirençli komponentlerde test kablosu ve bağlantı direncinin ölçüm sonucuna etkisini azaltmaya yardımcı olur. Kelvin klipsi yalnızca bu aksesuarın bulunduğu paket seçeneğine dahildir.

ESR, Q, D ve Faz Açısı Ölçümü

LCR-ST2 yalnızca temel direnç, kapasitans ve endüktans değerlerini göstermekle kalmaz; komponentlerin elektriksel davranışını değerlendirmede kullanılan farklı ikincil parametreleri de ölçebilir. Bu fonksiyonlar özellikle kondansatör, bobin, filtre ve yüksek frekansta çalışan elektronik bileşenlerin incelenmesinde fayda sağlar.

• ESR: Eşdeğer seri direnç
• D: Kayıp faktörü
• Q: Kalite faktörü
• Z: Empedans
• X: Reaktans
• θ: Faz açısı

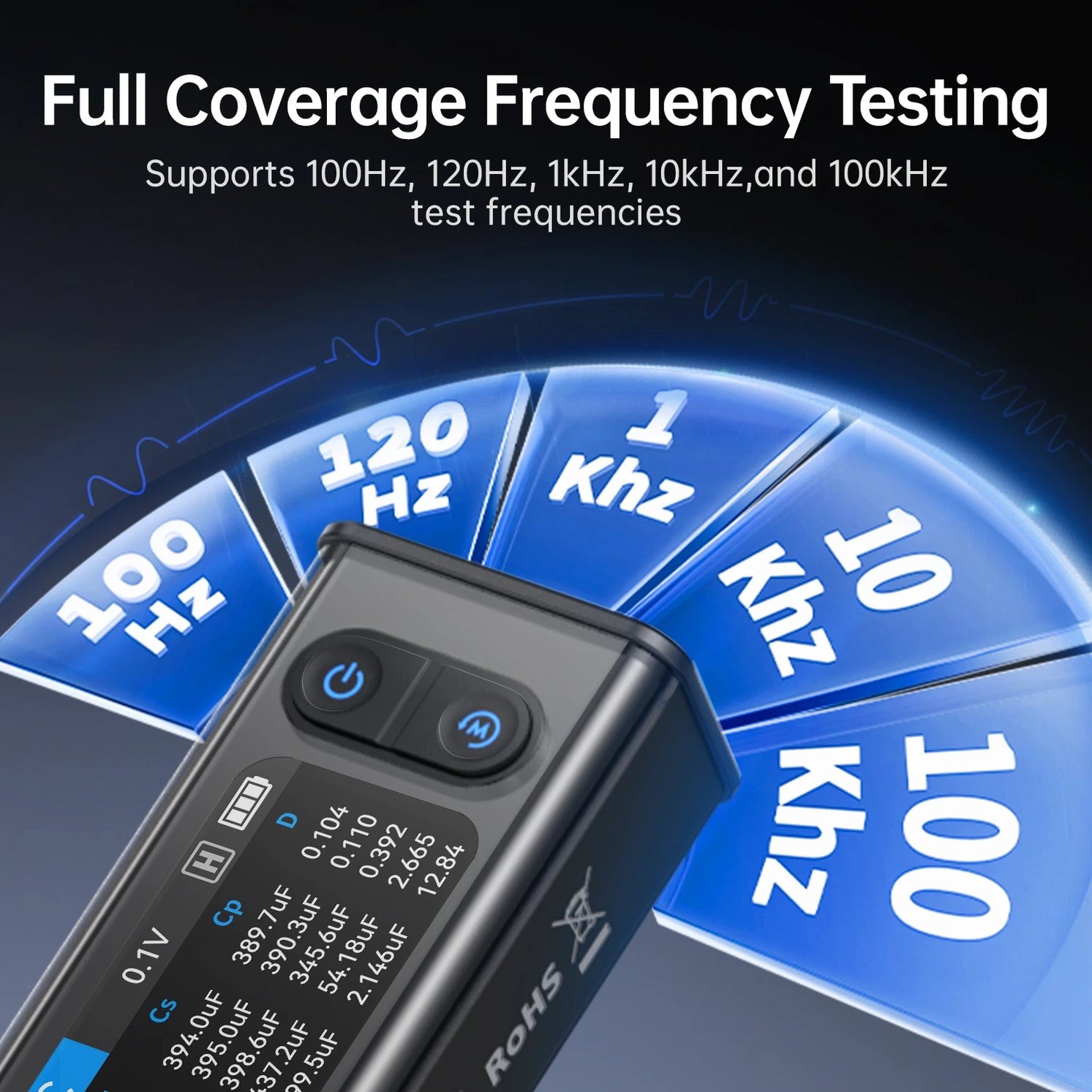

100kHz’e Kadar Test Frekansı

Elektronik komponentlerin ölçüm değerleri uygulanan test frekansına göre değişebilir. FNIRSI LCR-ST2, 100Hz ile 100kHz arasında farklı test frekanslarını destekleyerek komponentlerin farklı çalışma koşullarındaki davranışlarının incelenmesine yardımcı olur. Full Band Sweep fonksiyonu ise seçilen frekans aralığında tarama yaparak değerin frekansa bağlı değişimini değerlendirme imkânı sunar.

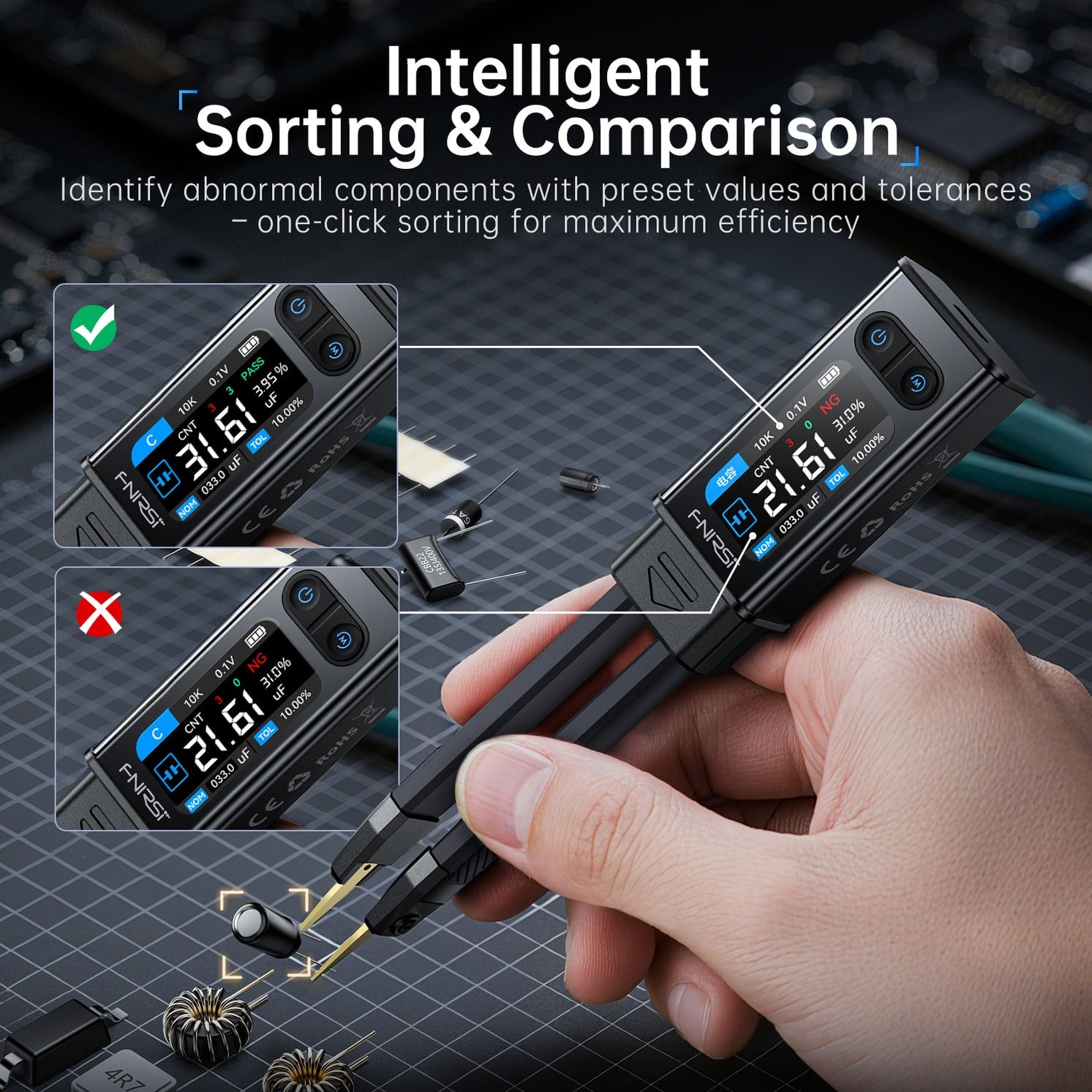

Sorting ve Tolerans Kontrolü

Sorting fonksiyonu, belirlenen nominal değer ve tolerans aralığına göre elektronik komponentlerin hızlı biçimde sınıflandırılmasını sağlar. Bu özellik; aynı değerdeki direnç, kondansatör veya bobinlerin karşılaştırılması, komponent eşleştirme ve küçük ölçekli kalite kontrol işlemlerinde kullanılabilir.

Kullanım Alanları

• SMD direnç, kondansatör ve bobin ölçümleri
• Elektronik kart bakım ve onarımı
• Kondansatör ESR kontrolü
• Elektronik komponent seçimi ve sınıflandırması
• Ar-Ge ve prototip geliştirme çalışmaları
• Üretim hattı ve kalite kontrol uygulamaları
• Teknik servis ve arıza tespiti
• Üniversite ve meslek lisesi laboratuvarları
• İleri seviye hobi elektroniği

FNIRSI LCR-ST2’nin Öne Çıkan Avantajları

• Cımbız tipi SMD komponent ölçümü
• Kelvin test klipsi desteği
• 100kHz’e kadar seçilebilir test frekansı
• 0.1V–1.0V ayarlanabilir test seviyesi
• Otomatik R, L ve C komponent tanıma
• ESR, D, Q, Z, X ve faz açısı ölçümü
• Seri ve paralel eşdeğer devre seçimi
• Tam bant frekans tarama özelliği
• Sorting ve tolerans kontrolü
• Otomatik dönen renkli ekran
• Hafif ve taşınabilir tasarım

Teknik Özellikler

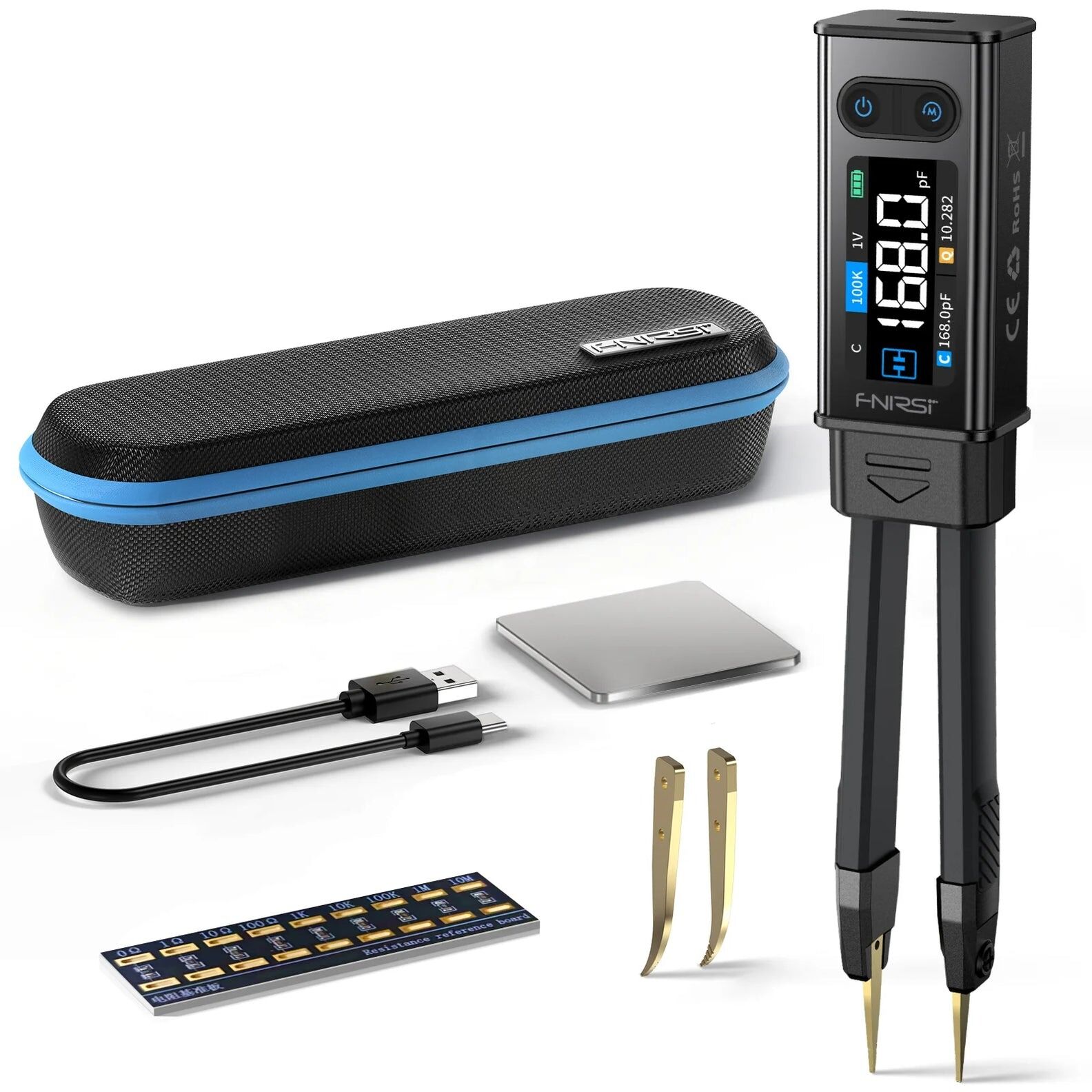

Standart Paket İçeriği

• FNIRSI LCR-ST2 cımbız tipi LCR metre
• Taşıma çantası
• Kavisli test ucu
• Kısa devre kalibrasyon plakası
• USB Type-C şarj kablosu

Plus Paket İçeriği

• FNIRSI LCR-ST2 cımbız tipi LCR metre
• Taşıma çantası
• Kavisli test ucu
• Kısa devre kalibrasyon plakası
• Kelvin test klipsi
• USB Type-C şarj kablosu
