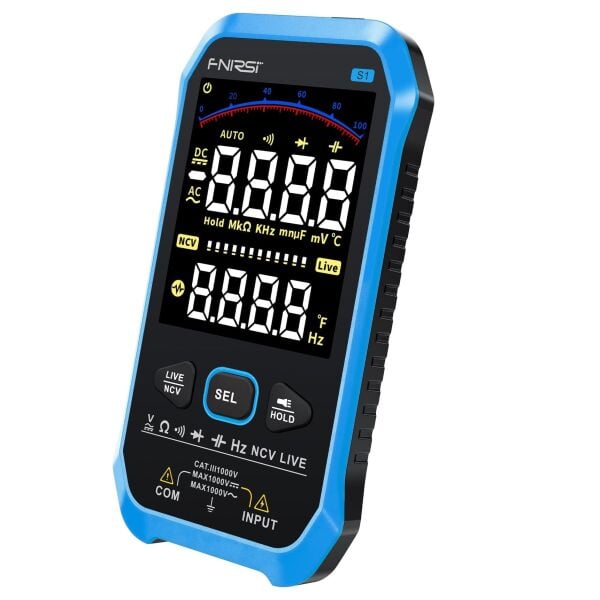

FNIRSI S1; AC ve DC gerilim, direnç, kapasitans, frekans ve sıcaklık gibi temel elektriksel parametrelerin ölçülmesi için geliştirilmiş çok fonksiyonlu akıllı dijital multimetredir. 9999 count gösterim kapasitesi, True RMS ölçüm teknolojisi, otomatik kademe seçimi ve NCV temassız gerilim algılama özellikleri sayesinde elektrik, elektronik, otomotiv ve bakım-onarım uygulamalarında kullanılabilir.

Akıllı ölçüm yapısı, temel ölçüm türlerinin daha hızlı seçilmesine yardımcı olurken renkli ekranı ölçüm değerlerinin kolay okunmasını sağlar. Dahili 1000mAh şarj edilebilir lityum bataryası ve kompakt gövdesiyle teknik servis, saha çalışması, laboratuvar ve bireysel kullanım için taşınabilir bir test çözümü sunar.

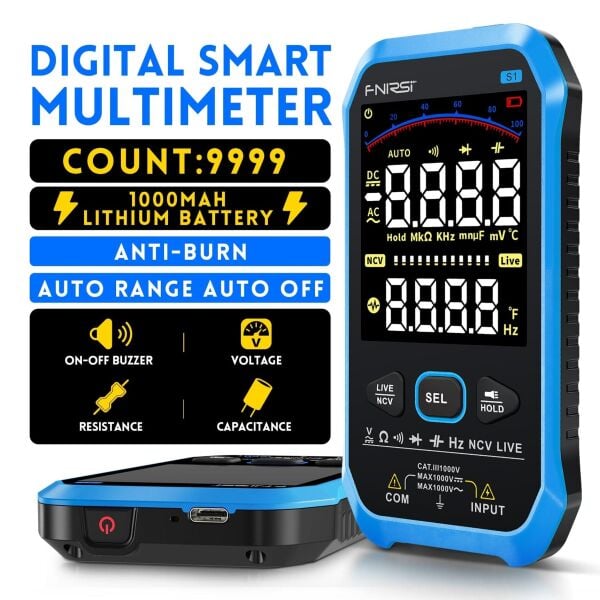

FNIRSI S1 Özellikleri

• 9999 count gösterim kapasitesiyle ayrıntılı ölçüm sonuçları sunar.
• True RMS teknolojisi, sinüs biçiminde olmayan AC sinyallerinin etkin değerinin daha güvenilir hesaplanmasına yardımcı olur.
• Otomatik kademe seçimi, ölçülen değere uygun aralığın cihaz tarafından belirlenmesini sağlar.
• 1000V seviyesine kadar AC ve DC gerilim ölçümünü destekler.
• 100MΩ seviyesine kadar direnç ölçümü yapabilir.
• 10mF seviyesine kadar kapasitans ölçümünü destekler.
• 10MHz seviyesine kadar frekans ölçümü yapabilir.
• Uygun sıcaklık probuyla sıcaklık ölçümünü destekler.
• NCV fonksiyonu, canlı AC elektrik hatlarının temassız ön kontrolüne yardımcı olur.
• Diyot testi, yarı iletken bileşenlerin temel kontrolünde kullanılabilir.
• Sesli süreklilik testi; kablo, sigorta, anahtar ve devre yollarının kontrolünü kolaylaştırır.
• Dahili buzzer, süreklilik ve uyarı durumlarını sesli olarak bildirir.
• 1000mAh şarj edilebilir lityum bataryaya sahiptir.
• USB Type-C bağlantısı veya uygun güç kaynağı üzerinden şarj edilebilir.
• Yaklaşık 135 gram ağırlığıyla teknik servis çantasında kolayca taşınabilir.
• 143 × 75 × 19 mm kompakt gövde ölçülerine sahiptir.

9999 Count Gösterim Kapasitesi

9999 count gösterim kapasitesi, ölçüm değerlerinin daha ayrıntılı basamaklarla görüntülenmesine yardımcı olur. Daha yüksek count değeri, aynı ölçüm aralığında küçük değer değişimlerinin daha kolay takip edilmesini sağlar.

Gösterim kapasitesi tek başına ölçüm doğruluğunu belirlemez. Doğruluk değerlendirmesinde cihazın teknik toleransları, kullanılan prob, bağlantı yöntemi ve ölçüm ortamı birlikte dikkate alınmalıdır.

True RMS Ölçüm Teknolojisi

True RMS özelliği; inverterler, dimmer devreleri, motor sürücüleri, elektronik kontrollü cihazlar ve anahtarlamalı güç kaynaklarında görülen bozulmuş AC dalga şekillerinin ölçümünde avantaj sağlar.

Ortalama değer esaslı multimetrelerde sinüs biçiminde olmayan sinyaller ölçülürken sapma oluşabilir. FNIRSI S1’in True RMS desteği, bu tür sinyallerin etkin değerinin daha doğru hesaplanmasına yardımcı olur.

Akıllı Otomatik Ölçüm ve Auto-Range

Akıllı ölçüm modu, temel elektriksel parametreleri değerlendirerek uygun ölçüm fonksiyonunun seçilmesini kolaylaştırır. Otomatik kademe özelliği ise ölçülen değere göre uygun aralığı belirleyerek manuel kademe değiştirme ihtiyacını azaltır.

Akım, kapasitans, sıcaklık ve özel test fonksiyonlarında doğru ölçüm modunun ve prob bağlantısının kullanıcı tarafından kontrol edilmesi gerekir.

AC ve DC Gerilim Ölçümü

FNIRSI S1, 0–1000V aralığında AC ve DC gerilim ölçümünü destekler. Güç kaynakları, adaptörler, bataryalar, aküler, otomotiv sistemleri ve çeşitli elektrik tesisatlarının gerilim kontrollerinde kullanılabilir.

• Batarya ve akü gerilim ölçümü
• Adaptör çıkışı kontrolü
• DC güç kaynağı testi
• Otomotiv elektrik sistemi ölçümü
• Priz ve elektrik tesisatı kontrolü

Yüksek gerilimli sistemlerde ölçüm yapılmadan önce cihazın, test problarının ve aksesuarların belirtilen güvenlik sınıfına ve ölçüm kategorisine uygunluğu kontrol edilmelidir.

Direnç Ölçümü

FNIRSI S1, 100MΩ seviyesine kadar direnç ölçümü yapabilir. Elektronik komponentlerin, kabloların, bobinlerin, sensörlerin ve çeşitli dirençli devre elemanlarının kontrolünde kullanılabilir.

Direnç ölçümü yapılmadan önce devrenin enerjisi kesilmeli ve kondansatörler tamamen deşarj edilmelidir. Enerjili bir devrede direnç ölçümü yapılması cihazın zarar görmesine veya hatalı sonuç oluşmasına neden olabilir.

Kapasitans Ölçümü

0–10mF kapasitans ölçüm aralığı; elektronik devrelerde kullanılan seramik, film ve elektrolitik kondansatörlerin nominal değerlerinin kontrol edilmesine yardımcı olur.

Kapasitans ölçümü öncesinde kondansatör devreden ayrılmalı ve güvenli şekilde tamamen deşarj edilmelidir. Şarjlı kondansatörler ölçüm girişlerine doğrudan bağlanmamalıdır.

Frekans Ölçümü

FNIRSI S1, 10MHz seviyesine kadar frekans ölçümünü destekler. Sinyal jeneratörü çıkışları, sensör sinyalleri, PWM devreleri ve temel elektronik kontrol sinyallerinin frekans değerlerinin ölçülmesinde kullanılabilir.

Frekans ölçüm performansı; sinyal genliği, dalga şekli, prob bağlantısı ve ortam parazitine bağlı olarak değişebilir. Dalga şeklinin ayrıntılı incelenmesi gereken uygulamalarda uygun bant genişliğine sahip bir osiloskop tercih edilmelidir.

Sıcaklık Ölçümü

FNIRSI S1, uyumlu sıcaklık probuyla sıcaklık ölçümü yapabilir. Elektronik komponentler, ısıtıcılar, motorlar, güç kaynakları ve çeşitli mekanik sistemlerin yüzey sıcaklığının kontrolünde kullanılabilir.

Gerçek ölçüm aralığı ve doğruluğu kullanılan sıcaklık probunun teknik özellikleriyle sınırlı olabilir. Yüksek sıcaklık ölçümlerinde probun desteklediği maksimum sıcaklık değeri kontrol edilmelidir.

NCV Temassız Gerilim Algılama

NCV fonksiyonu, elektrik kablosuna veya iletkene doğrudan metal temas sağlamadan AC gerilim varlığının ön kontrolünü yapar. Priz, kablo, anahtar ve elektrik tesisatı çevresinde canlı hat bulunup bulunmadığının hızlı şekilde değerlendirilmesine yardımcı olur.

NCV özelliği yardımcı bir ön kontrol fonksiyonudur. Cihazın uyarı vermemesi, hatta kesinlikle gerilim bulunmadığını göstermez. Enerjisizliği doğrulamak için temaslı ve uygun güvenlik kategorisine sahip bir ölçüm cihazıyla kontrol yapılmalıdır.

Diyot ve Süreklilik Testi

Diyot test fonksiyonu, standart diyotların ve çeşitli yarı iletken bağlantıların ileri yön gerilim düşümünü kontrol etmek için kullanılabilir. Sesli süreklilik testi ise iki nokta arasında elektriksel bağlantı bulunup bulunmadığını hızlı şekilde belirlemeye yardımcı olur.

• Kablo kopukluğu kontrolü
• Sigorta testi
• Anahtar ve röle bağlantı kontrolü
• Devre yolu süreklilik testi
• Diyot ve LED ön kontrolü

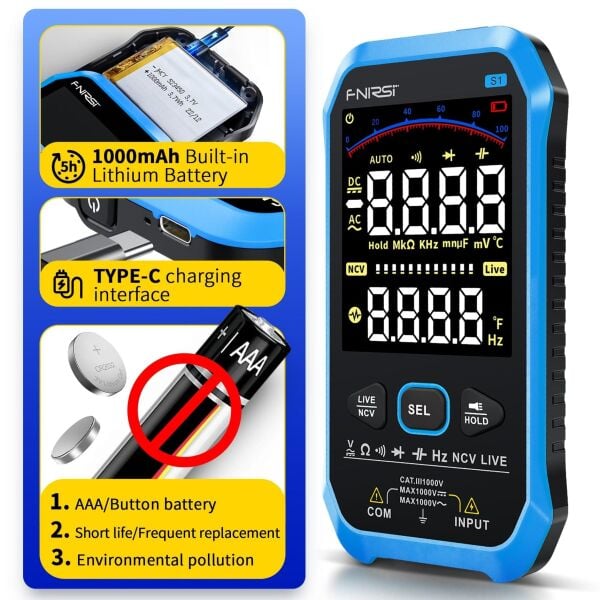

Şarj Edilebilir Batarya

FNIRSI S1, 1000mAh dahili şarj edilebilir lityum bataryayla çalışır. USB Type-C bağlantısı sayesinde uyumlu adaptör, bilgisayar USB çıkışı veya powerbank üzerinden şarj edilebilir.

Şarj edilebilir yapı, tek kullanımlık pil ihtiyacını azaltır ve saha çalışmalarında pratik kullanım sağlar.

CAT III 1000V Güvenlik Sınıfı

Ürün için belirtilen CAT III 1000V güvenlik sınıfı, dağıtım panoları, sabit tesisat ve bina içi elektrik sistemleri gibi uygulamalarda kullanılabilecek ölçüm kategorisini ifade eder.

Yüksek enerjili elektrik sistemlerinde ölçüm yapılmadan önce ürün üzerindeki işaretlemeler, kullanım kılavuzu, test problarının güvenlik kategorisi ve üretici teknik belgeleri kontrol edilmelidir. Cihaz ve problar aynı güvenlik sınıfını desteklemiyorsa daha düşük olan değer esas alınmalıdır.

Kullanım Alanları

• Elektronik kart bakım ve onarımı
• Elektrik tesisatı kontrolleri
• Otomotiv elektrik sistemleri
• Adaptör ve güç kaynağı testleri
• Akü ve batarya gerilim ölçümleri
• Kablo ve bağlantı kontrolleri
• Direnç ve kondansatör ölçümleri
• Teknik servis ve saha çalışmaları
• Endüstriyel bakım uygulamaları
• Eğitim ve hobi elektroniği

FNIRSI S1’in Öne Çıkan Avantajları

• 9999 count gösterim kapasitesi
• True RMS ölçüm teknolojisi
• Akıllı otomatik ölçüm modu
• Otomatik kademe seçimi
• 1000V AC ve DC gerilim ölçümü
• 100MΩ direnç ölçümü
• 10mF kapasitans ölçümü
• 10MHz frekans ölçümü
• Sıcaklık ölçüm desteği
• NCV temassız gerilim algılama
• Diyot ve sesli süreklilik testi
• 1000mAh şarj edilebilir batarya
• USB Type-C şarj bağlantısı
• Kompakt ve hafif tasarım

Genel Teknik Özellikler

Ölçüm Aralıkları
