FNIRSI SG-003A Proses Kalibratörü | 4-20mA, 24V, PWM ve RS485 Sinyal Jeneratörü

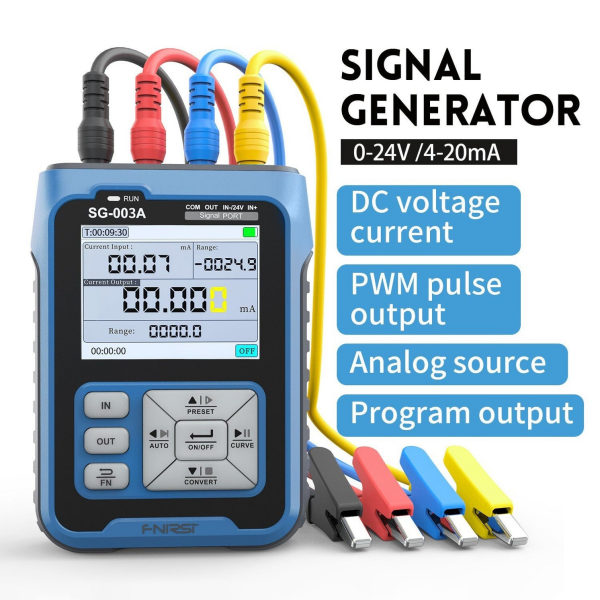

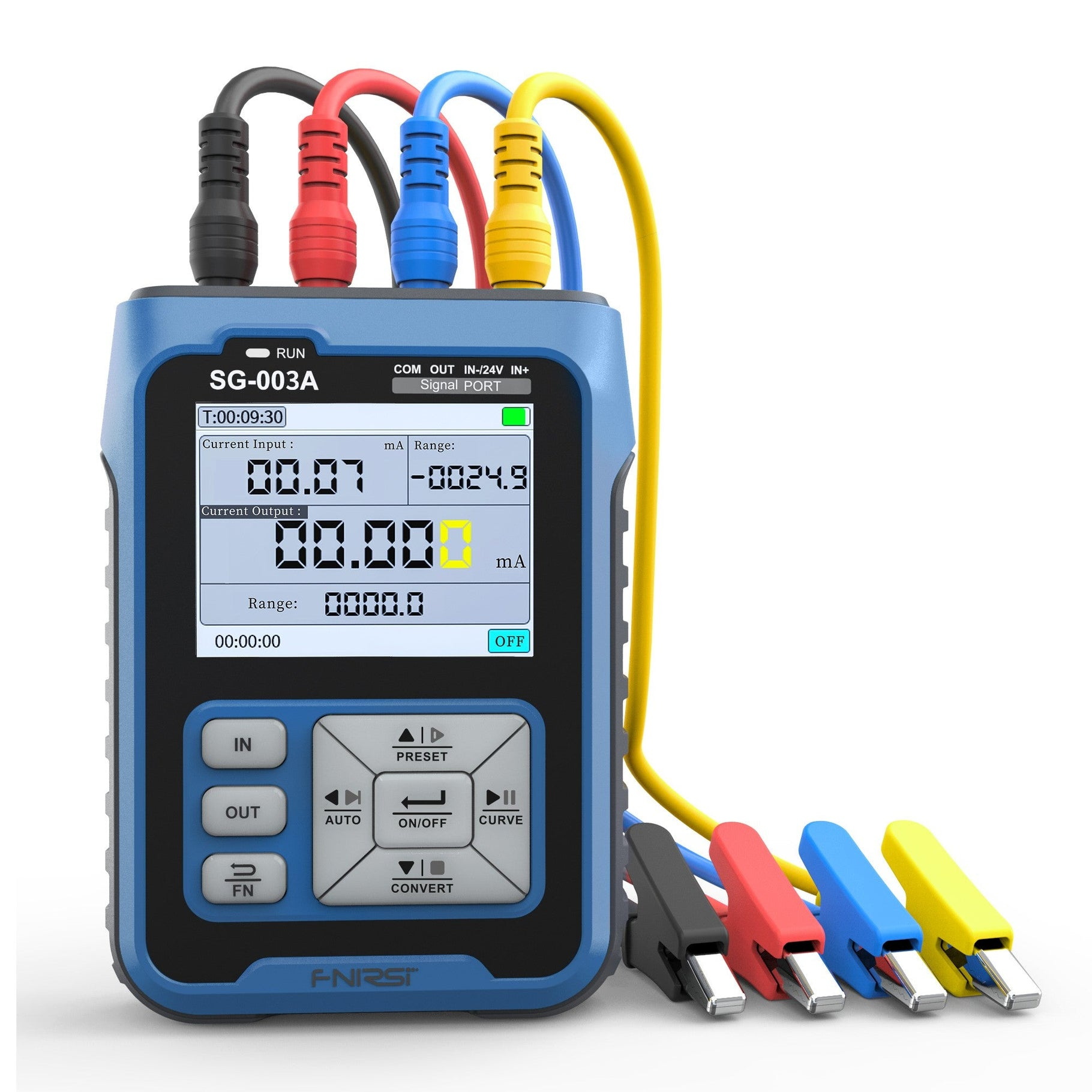

FNIRSI SG-003A Sinyal Jeneratörü ve Proses Kalibratörü
FNIRSI SG-003A; endüstriyel otomasyon, PLC sistemleri, proses enstrümantasyonu, bakım ve saha kalibrasyon uygulamaları için geliştirilmiş taşınabilir bir sinyal jeneratörü ve proses kalibratörüdür. Akım, gerilim, frekans ve PWM sinyallerini hem üretme hem de ölçme fonksiyonları sayesinde sensör, transmitter, vana, aktüatör ve PLC giriş-çıkış modüllerinin test edilmesini kolaylaştırır.
0–24mA aktif ve pasif akım çıkışı, 0–24V gerilim çıkışı, 0–9999Hz frekans ve PWM üretimi sunan SG-003A; 4-20mA akım döngülerinin kontrolü, analog sinyal doğrulama, vana konumlandırma ve proses ekipmanlarının devreye alınması gibi işlemlerin tek cihaz üzerinden gerçekleştirilmesini sağlar. Gerçek zamanlı eğri görüntüleme, dört grup hızlı ön ayar ve RS485 Modbus haberleşme desteğiyle tekrarlanan saha testlerinde pratik kullanım sunar.
FNIRSI SG-003A Özellikleri
- 0–24mA aralığında aktif akım çıkışı üretebilir.
- Harici 0–30V güç kaynağı kullanılarak 0–24mA pasif akım çıkışı sağlar.
- 4-20mA sinyallerinin üretilmesi, ölçülmesi ve doğrulanması için kullanılabilir.
- 0–24V aralığında hassas DC gerilim çıkışı sunar.
- 0–30V aralığındaki gerilim sinyallerini ölçebilir.
- 0–9999Hz aralığında frekans ve PWM sinyali üretebilir.
- Akım ve gerilim değerlerini fiziksel değer veya mühendislik birimi karşılığıyla görüntüleyebilir.
- Dört farklı hızlı erişim ön ayarı, sık kullanılan çıkış değerlerinin kaydedilmesini sağlar.
- Monoton artış, monoton azalış ve döngüsel otomatik çıkış modlarını destekler.
- Gerçek zamanlı giriş ve çıkış eğrisi, sinyal değişimlerinin ekrandan takip edilmesine yardımcı olur.
- RS485 üzerinden Modbus Slave haberleşmesini destekler.
- PLC ve uyumlu konfigürasyon yazılımlarıyla haberleşme imkânı sunar.
- USB bağlantısı üzerinden firmware güncellemesi yapılabilir.

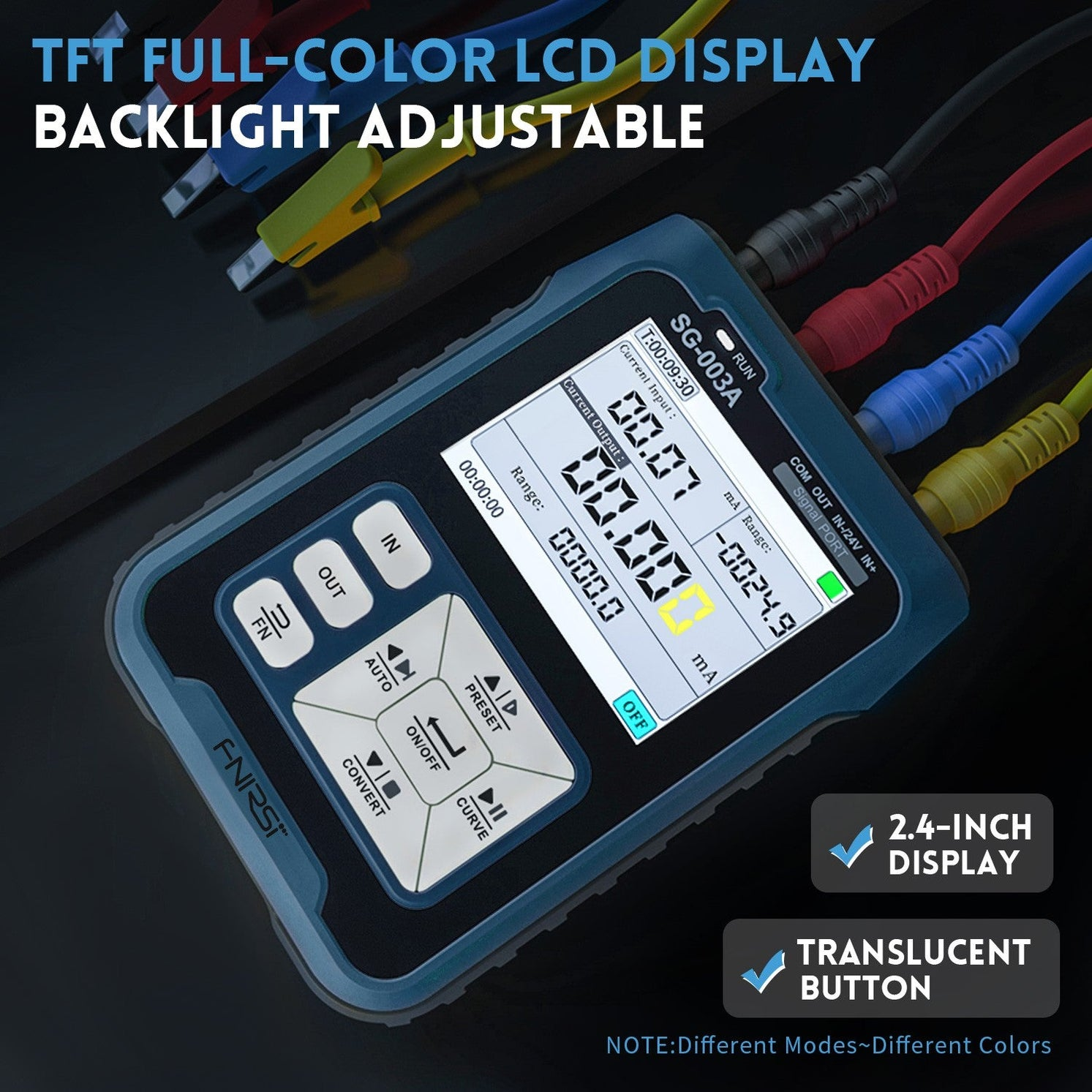

- 2.4 inç TFT renkli ekran, ölçüm ve çıkış değerlerinin net şekilde görüntülenmesini sağlar.
- Ayarlanabilir ekran arka aydınlatması farklı saha koşullarında kullanım kolaylığı sunar.
- 3000mAh şarj edilebilir bataryasıyla taşınabilir saha çalışmalarına uygundur.
- USB Type-C bağlantısı üzerinden şarj edilebilir.
- Kompakt ve hafif gövdesi sayesinde bakım çantasında kolayca taşınabilir.
4-20mA Akım Döngüsü Testleri
FNIRSI SG-003A, endüstriyel otomasyonda yaygın olarak kullanılan 4-20mA akım sinyallerini üretmek ve ölçmek için kullanılabilir. Aktif ve pasif akım çıkışı desteği sayesinde PLC analog girişleri, transmitterler, göstergeler, kontrol vanaları ve diğer proses ekipmanları farklı bağlantı yapılarına göre test edilebilir.
- PLC analog girişlerinin simülasyonu
- 4-20mA transmitter çıkışlarının kontrolü
- Kontrol vanası ve aktüatör konumlandırma testleri
- Akım döngüsünde sinyal doğrulama
- Analog göstergelerin ve kontrol cihazlarının test edilmesi
- Akım-gerilim ölçeklendirme kontrolleri
Programlanabilir ve Otomatik Çıkış Modları
Dört grup ön ayar belleği, sık kullanılan akım ve gerilim değerlerinin hızlı biçimde çağrılmasını sağlar. Artan, azalan ve döngüsel çıkış modları sayesinde cihaz, belirlenen sinyal değerlerini otomatik olarak değiştirerek PLC girişlerinin, göstergelerin ve kontrol elemanlarının farklı çalışma noktalarında test edilmesine yardımcı olur.

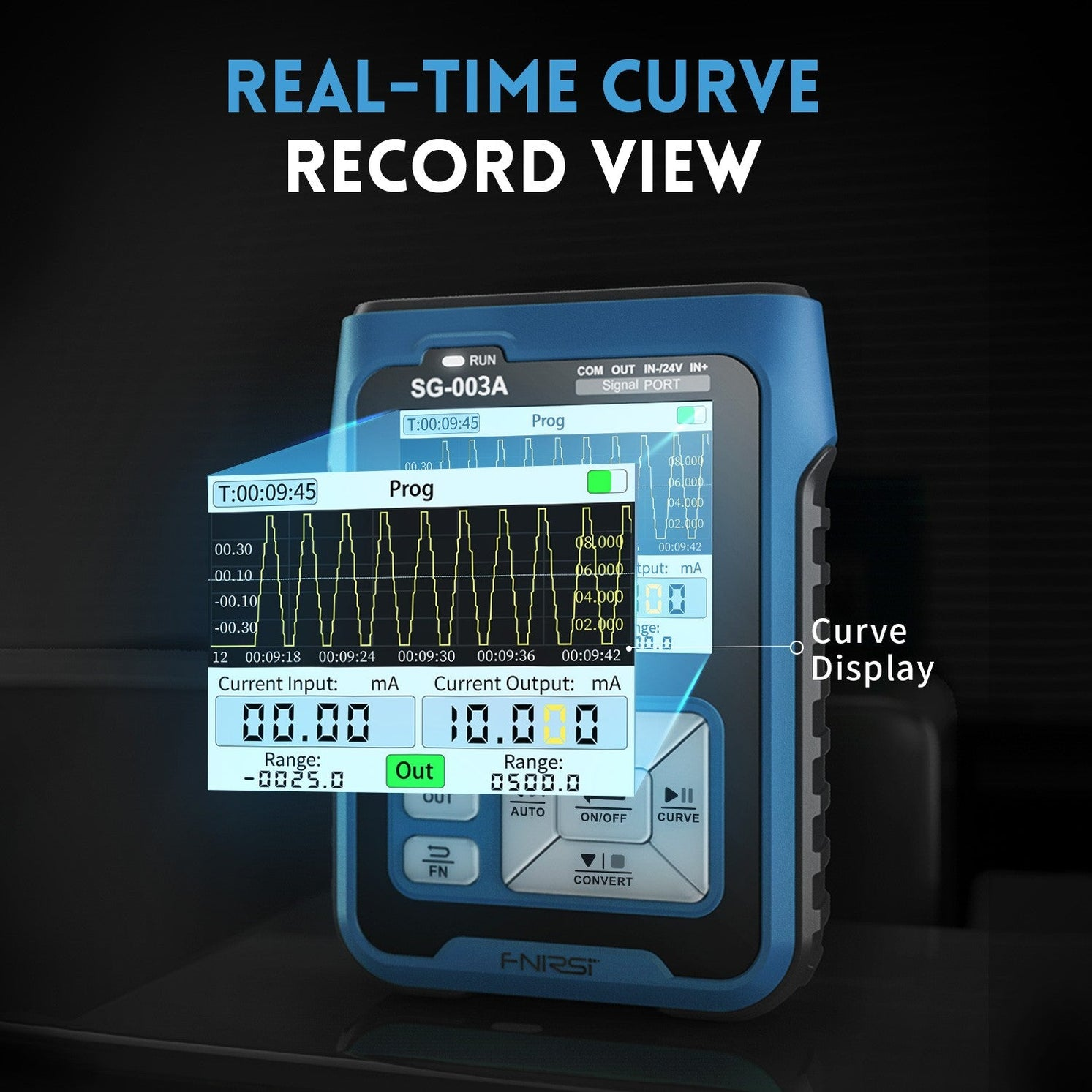

Gerçek Zamanlı Eğri Görüntüleme
Gerçek zamanlı eğri fonksiyonu, giriş veya çıkış sinyalindeki değişimin grafik olarak izlenmesini sağlar. Bu özellik; sensör davranışının, proses sinyalinin, vana tepkisinin veya PLC giriş değişiminin zaman içinde değerlendirilmesini kolaylaştırır.
RS485 ve Modbus Desteği
RS485 haberleşme arayüzü ve Modbus Slave desteği sayesinde FNIRSI SG-003A, uyumlu PLC sistemleri ve konfigürasyon yazılımlarıyla haberleşebilir. Bu özellik, cihazın otomasyon test sistemlerine bağlanmasına ve haberleşme tabanlı uygulamalarda kullanılmasına imkân tanır.
Kullanım Alanları
- PLC analog giriş ve çıkış testleri
- 4-20mA akım döngüsü kalibrasyonu
- Proses transmitterlerinin test edilmesi
- Basınç, seviye ve sıcaklık sensörü simülasyonu
- Elektrikli vana ve aktüatör kontrolü
- Endüstriyel otomasyon sistemleri
- Proses enstrümantasyonu
- Elektrik panosu devreye alma işlemleri
- Bakım ve arıza tespit çalışmaları
- Teknik servis ve saha kalibrasyonu
FNIRSI SG-003A’nın Öne Çıkan Avantajları
- Akım, gerilim, frekans ve PWM fonksiyonları tek cihazda
- Aktif ve pasif 0–24mA çıkış
- 0–24V gerilim çıkışı
- Akım ve gerilim ölçme desteği
- Dört grup hızlı ön ayar belleği
- Artan, azalan ve döngüsel otomatik çıkış
- Gerçek zamanlı sinyal eğrisi
- RS485 Modbus Slave haberleşmesi
- USB üzerinden firmware güncellemesi
- Uzun pil ömrü ve taşınabilir tasarım
Genel Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka / Model | FNIRSI / SG-003A |
| Cihaz Tipi | Sinyal Jeneratörü ve Proses Kalibratörü |
| Ekran | 2.4 inç TFT renkli LCD |
| Ekran Çözünürlüğü | 240 × 320 piksel |
| Batarya | 3.7V 3000mAh Li-ion |
| Şarj Girişi | USB Type-C, 5V |
| Bekleme Süresi | Yaklaşık 26 saat |
| Kesintisiz Kullanım | 20mA çıkışta yaklaşık 8–10 saat |
| Maksimum Güç Tüketimi | 0.32W |

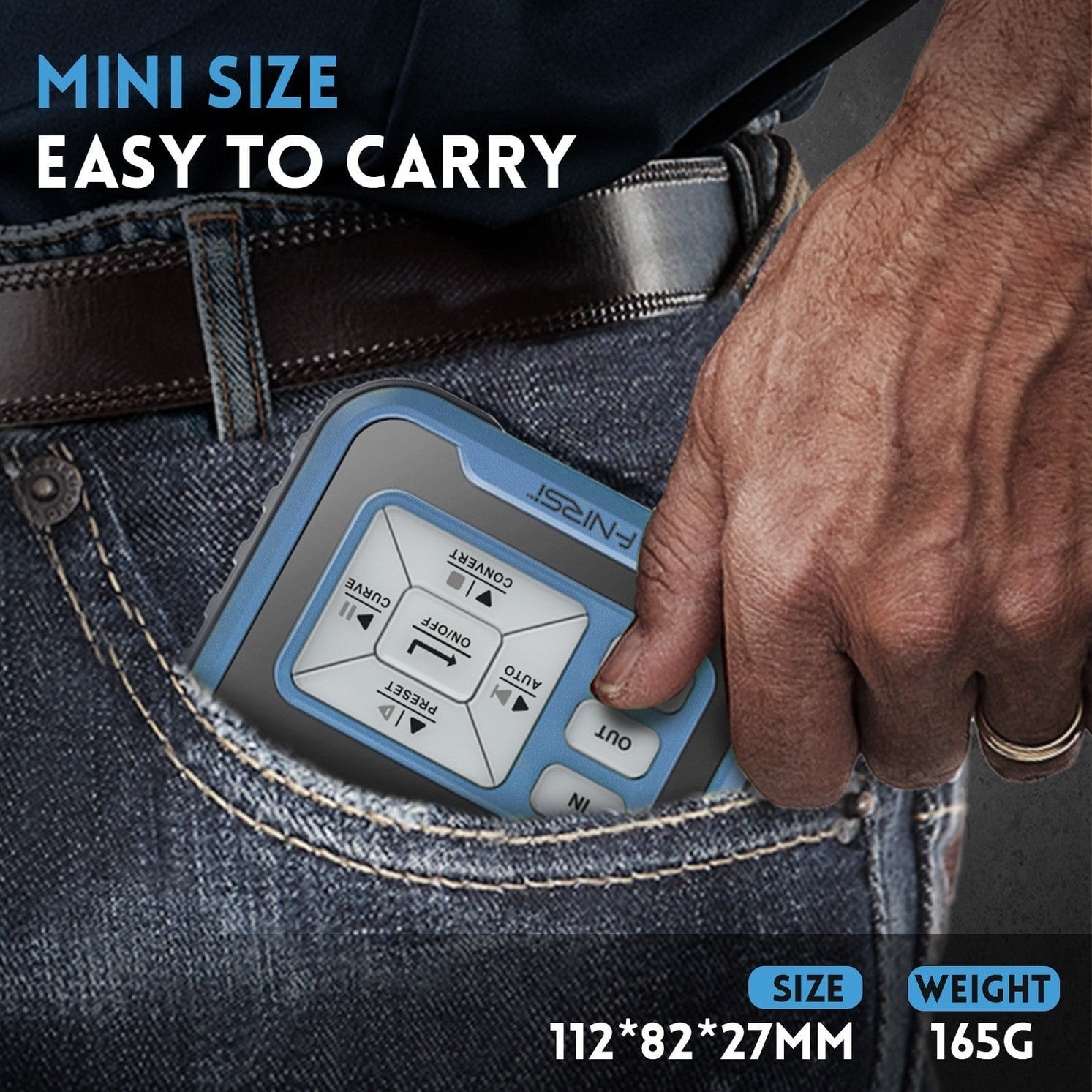

| Boyutlar | 112 × 82 × 27 mm |
| Ağırlık | Yaklaşık 165 g |
Akım Giriş ve Çıkış Özellikleri
| Özellik | Değer |
|---|---|
| Aktif Akım Çıkışı | 0–24mA |
| Aktif Akım Çıkış Çözünürlüğü | 0.01mA |
| Aktif Akım Çıkış Doğruluğu | ±(%0.1 + 0.005) |
| Pasif Akım Çıkışı | 0–24mA |
| Pasif Akım Çıkış Çözünürlüğü | 0.01mA |
| Pasif Akım İçin Harici Besleme | 0–30V |
| Akım Girişi | 0–24mA |
| Akım Giriş Çözünürlüğü | 0.01mA |
| Akım Giriş Doğruluğu | ±(%0.1 + 0.005) |
Gerilim Giriş ve Çıkış Özellikleri
| Özellik | Değer |
|---|---|
| Gerilim Çıkışı | 0–24V |
| Gerilim Çıkış Çözünürlüğü | 0.01V |
| Gerilim Çıkış Doğruluğu | ±(%0.1 + 0.005) |
| Gerilim Girişi | 0–30V |
| Gerilim Giriş Çözünürlüğü | 0.01V |
| Gerilim Giriş Doğruluğu | ±(%0.1 + 0.005) |
Frekans, PWM ve Programlama Özellikleri
| Özellik | Değer |
|---|---|
| Frekans / PWM Çıkışı | 0–9999Hz |
| Frekans Çözünürlüğü | 5 hane |
| Frekans Doğruluğu | ±%2 |
| Ön Ayar Belleği | 4 grup |
| Otomatik Çıkış Modları | Monoton artış, monoton azalış ve döngüsel |
| Gerçek Zamanlı Eğri | Var |
| Fiziksel / Mühendislik Değeri Gösterimi | Desteklenir |
| RS485 Haberleşme | Var |
| Modbus | Modbus Slave |
| Firmware Güncelleme | USB üzerinden |
