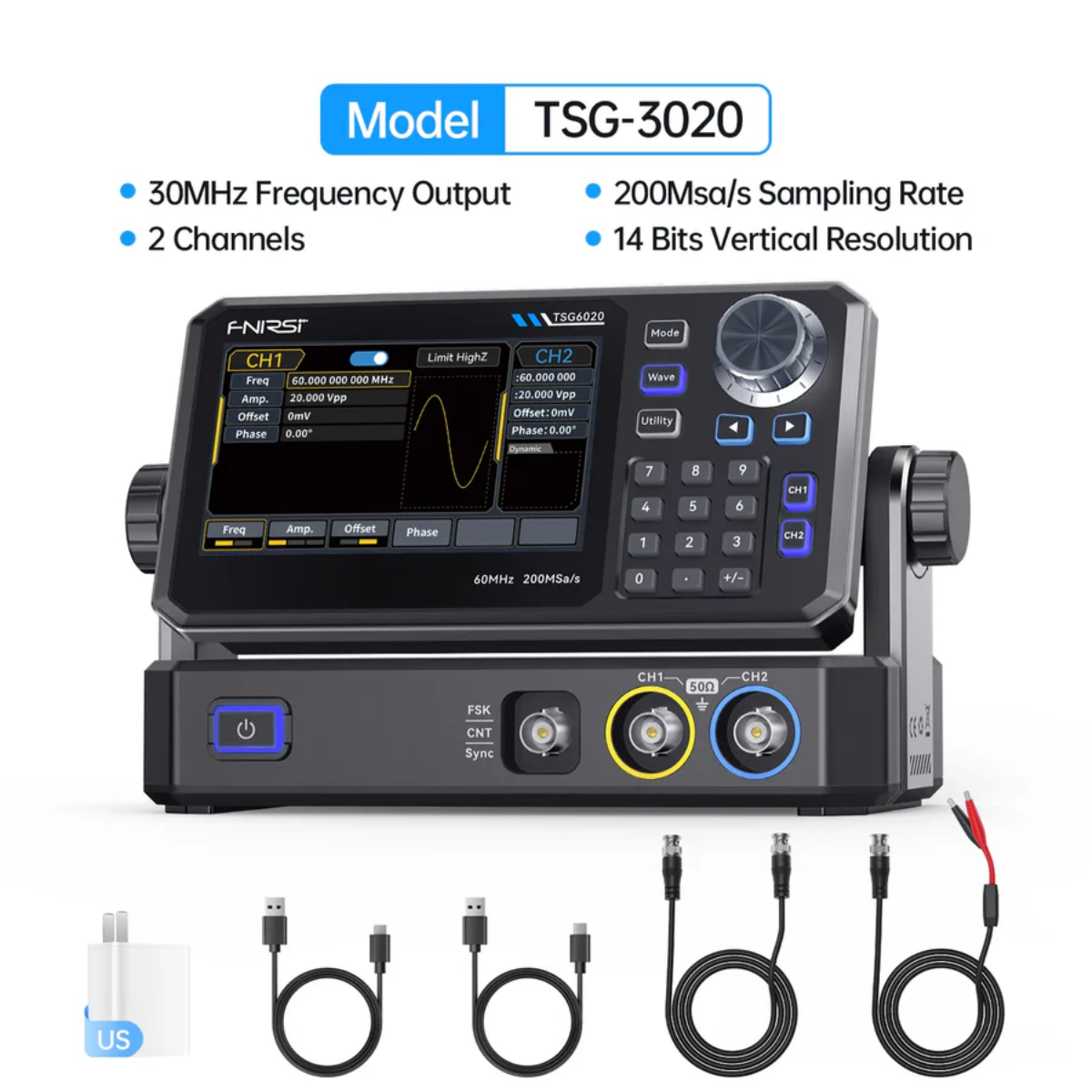

FNIRSI TSG3020 Sinyal Jeneratörü | 30MHz 2 Kanallı DDS Function Generator

FNIRSI TSG3020 30MHz DDS Sinyal Jeneratörü | 2 Kanallı Profesyonel Function Generator

FNIRSI TSG3020; elektronik test, laboratuvar, Ar-Ge ve üretim uygulamaları için geliştirilen profesyonel bir DDS sinyal jeneratörüdür. 30MHz maksimum çıkış frekansı, 200MSa/s örnekleme hızı ve 14-bit dikey çözünürlüğü sayesinde yüksek doğrulukta ve kararlı sinyal üretimi gerçekleştirir. İki bağımsız çıkış kanalı ile aynı anda farklı sinyaller oluşturabilir ve elektronik devrelerin kapsamlı şekilde test edilmesine olanak tanır.

Gelişmiş DDS (Direct Digital Synthesis) teknolojisi sayesinde düşük jitter, yüksek frekans kararlılığı ve düşük harmonik bozulma sunan FNIRSI TSG3020; sinüs, kare, ramp, pulse, noise, DC ve kullanıcı tanımlı arbitrary dalga formlarını destekler. Modülasyon, frekans tarama ve TTL uyumlu giriş-çıkış özellikleri ile profesyonel elektronik laboratuvarlarının ihtiyaç duyduğu birçok fonksiyonu tek cihazda sunar.

FNIRSI TSG3020 Özellikleri

• 30MHz maksimum frekans çıkışına sahip profesyonel DDS sinyal jeneratörüdür.
• 2 bağımsız çıkış kanalı sayesinde aynı anda iki farklı sinyal üretilebilir.
• 200MSa/s örnekleme hızı ile yüksek doğrulukta dalga formu üretimi gerçekleştirir.
• 14-bit dikey çözünürlük sayesinde daha pürüzsüz ve daha hassas sinyal oluşturur.
• DDS teknolojisi sayesinde düşük jitter ve yüksek frekans kararlılığı sağlar.
• Sinüs, kare, ramp, pulse, noise, DC ve arbitrary dalga formlarını destekler.
• 24 adet kullanıcı tanımlı (Arbitrary) dalga formu hafızası bulunur.
• AM, FM, PM, FSK, ASK ve PSK modülasyonlarını destekler.
• Lineer ve logaritmik frekans tarama (Sweep) modları ile kapsamlı testler yapılabilir.
• 100mHz ile 100MHz aralığında çalışan frekans sayacı fonksiyonuna sahiptir.
• 50Ω çıkış empedansı sayesinde standart laboratuvar ekipmanlarıyla uyumludur.
• TTL uyumlu Trigger girişi ve Sync çıkışı ile farklı test sistemlerine kolayca entegre edilebilir.
• ±150ps düşük jitter değeri sayesinde yüksek frekanslı ölçümlerde güvenilir performans sunar.
• <20ns yükselme ve düşme zamanı ile hızlı sinyal geçişleri sağlar.
• 1mVpp ile 5Vpp arasında ayarlanabilir çıkış genliği sunar.
• Düşük harmonik bozulma (<0.2%) sayesinde temiz ve kaliteli sinyal üretimi gerçekleştirir.
• ≤ -125 dBc/Hz faz gürültüsü ile hassas RF ve elektronik test uygulamalarında kullanılabilir.
• Elektronik laboratuvarları, teknik servisler, üretim tesisleri ve eğitim kurumları için uygun profesyonel bir çözümdür.

Kullanım Alanları

• Elektronik devre geliştirme
• Ar-Ge laboratuvarları
• Üniversite laboratuvarları
• Elektronik eğitim uygulamaları
• Üretim hattı test sistemleri
• Teknik servis ve bakım çalışmaları
• Otomasyon sistemleri
• Mikrodenetleyici ve gömülü sistem testleri
• RF devre geliştirme
• Prototip geliştirme ve doğrulama

Öne Çıkan Avantajları

• 30MHz profesyonel DDS sinyal üretimi
• 2 bağımsız kanal
• 200MSa/s örnekleme hızı
• 14-bit yüksek çözünürlük
• Düşük jitter ve yüksek sinyal kararlılığı
• AM, FM, PM, FSK, ASK ve PSK modülasyonu
• 24 adet kullanıcı tanımlı dalga formu
• Lineer ve logaritmik Sweep modu
• TTL uyumlu Trigger ve Sync çıkışları
• Elektronik laboratuvarları için profesyonel çözüm

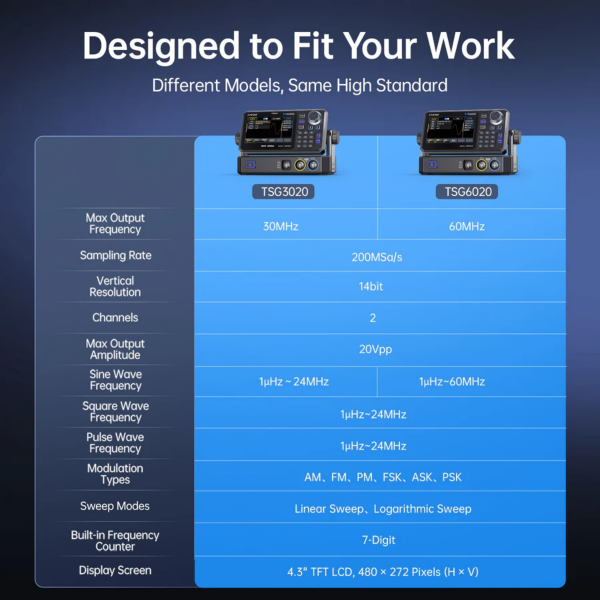

Teknik Özellikler
