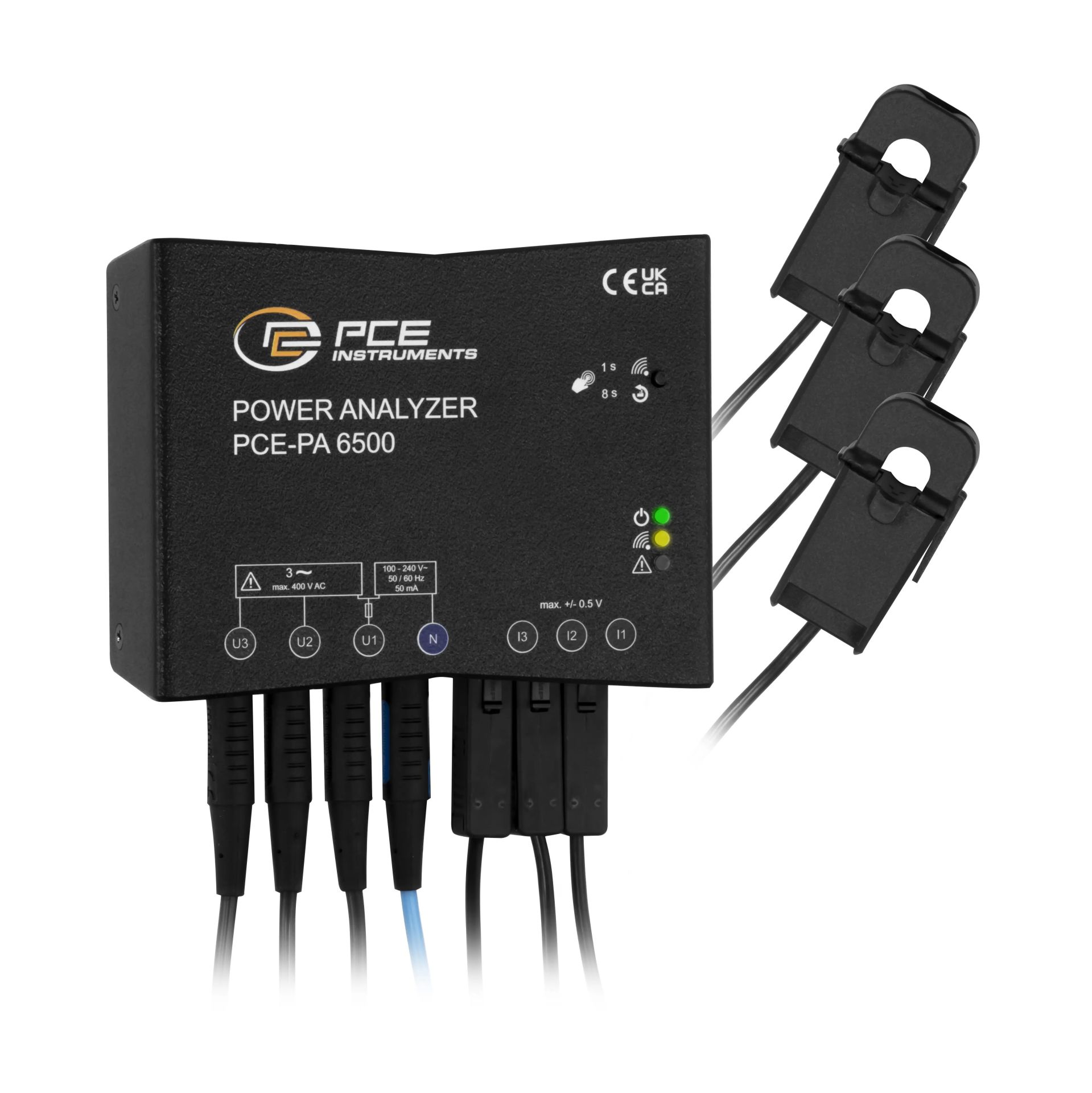

Güç Analizörü PCE-PA 6500 R11

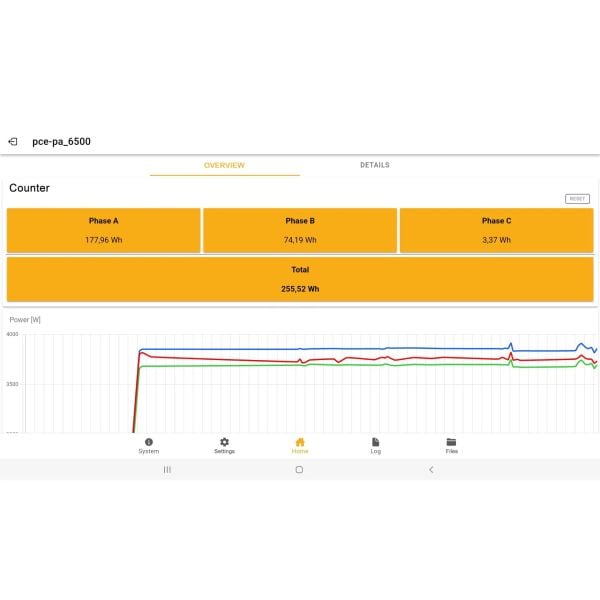

Güç Analizörü, bağlı akım transformatörleri ve ölçüm kablolarını kullanarak akım ve gerilim değerlerini ölçer. Bundan aktif, görünür ve reaktif güç belirlenir ve her saniye WLAN üzerinden bir terminal cihazına iletilir. Veriler burada tarihsel olarak saklanır ve daha sonra tablo veya grafik biçiminde analiz edilebilir. Ölçüm sonuçlarını bir terminal cihazına aktarmak da mümkündür. Güç Analizörü ile ölçüm Rogowski bobinleri veya katlanır akım transformatörleri kullanılarak gerçekleştirilir.
İnternet bağlantısı yoksa, veriler daha sonra işlenmek üzere CSV dosyası biçiminde dahili 32 GB SD kart belleğine kaydedilebilir. Saniye saniye kayıt yapılsa bile kayıt süresi bir yıldan fazladır. CSV dosyalarını periyodik olarak e-posta ile göndermek, FTP aracılığıyla bir sunucuya yüklemek veya ölçüm tamamlandıktan sonra ölçüm platformuna aktarmak da mümkündür. Güç Analizörü ile etkileşim esas olarak WLAN ve web tarayıcısı veya uygulama (BLE) aracılığıyla gerçekleşir.
Güç, manyetik ölçüm probları veya bağlantı terminalleri aracılığıyla sağlanır ve ölçülür. Güç Analizörü, herhangi bir ana ve alt dağıtım panosunun yanı sıra cihazlara ve sistemlere bağlanabilir - güç kaynağının kesilmesi gerekmez. Muhafazanın manyetik arka kısmı sayesinde, Güç Analizörü herhangi bir metalik yüzeye tutturulabilir. Güç kaynağını yönetmek en önemli önceliktir. Tüketimi ölçmeden ve akım, voltaj, frekans ve güç gibi enstrümantal değerleri kaydetmeden verimliliği artırmak neredeyse imkansızdır. Güç Analizörü, tüm enerji tüketiminin izlenmesini sağlar ve enerji maliyetlerinin azaltılmasına yardımcı olur.
Özellikler
- Aktif, görünür ve reaktif güç
- Güç faktörü ve elektrik işleri
- 32 GB dahili bellek
- Android Uygulaması
- CSV dosyası olarak veriler
- Rogowski bobinleri ile ölçüm
- Ek şebeke bağlantısı gerekmez
Teknik Özellikler
AC voltaj
Ölçüm aralığı: 40 ... 400 V
Çözünürlük: 0,01 V
Hassasiyet: Ölçüm değerinin ± %1'i
Alternatif akım AC
Ölçüm aralığı: 0 ... 80 A
Çözünürlük: 0,01 A
Hassasiyet: Ölçüm değerinin ± %1'i
Aktif güç
Ölçüm aralığı: 0 W ... 32 kW
Çözünürlük: 0,01 W
Hassasiyet: Ölçüm değerinin ± %1'i
Reaktif güç
Ölçüm aralığı: 0 VAR ... 32 kVAR
Çözünürlük: 0,01 VAR
Hassasiyet: Ölçüm değerinin ± %1'i
Görünür güç
Ölçüm aralığı: 0 VA ... 32 kVA
Çözünürlük: 0,01 VA
Hassasiyet: Ölçüm değerinin ± %1'i
Güç faktörü
Ölçüm aralığı: 0 ... 1
Çözünürlük: 0,01
Hassasiyet: Ölçüm değerinin ± %1'i
Genel teknik bilgiler
Ölçüm oranı: 26000 Hz
Kayıt alanı: Dahili hafıza
Hafıza kapasitesi: 32 GB
Hafıza kapasitesi (ek bilgi): Ayrı aşamalar: 22000 veri kaydı, özetlenmiş aşamalar: 38000 veri kaydı
Kayıt aralığı: 1 sn ... 60 dk.
Akım tüketimi Akım kelepçesi: 100 mA DC
Maksimum kablo çapı: 10 mm
Güvenlik standardı: CAT III 300V
Sigorta(lar): 250mA, FA, IR>=30kA
Menü dili: Almanca, İngilizce (Büyük Britanya), İngilizce, İspanyolca, Fransızca
Koruma sınıfı (cihaz): IP40
Güç kaynağı: 100 ... 240 V 50/60 Hz (+/- %10)
(nötr iletken ile A fazı arasında)
Ağırlık: 202 g
Çalışma koşulları: -5 ... 40 °C , % 0 ... 80 n.o.
Depolama koşulları: -5 ... 40 °C , % 0 ... 80 n.o.
Şarj edilebilir Akü / Batarya: 1 x 3 V CR 2032 (düğme hücre 3V), Lityum, iyon, mangan oksit
Pil kapasitesi: 245 mAh
Boyutlar ( U x G x Y ): 123 x 96 x 36 mm
Teslimat
Teslimat İçeriği
1 x Güç Analizörü PCE-PA 6500 R11
4 x Test Kablosu (mavi, kahverengi, siyah, gri) 2 m
3 x Ayrılabilir Akım Trafosu 11 mm / 0 ... 80 A RMS
3 x Manyetik Ölçüm Adaptörü 6,2 mm
1 x Mavi (“timsah”) Klips
1 x Kullanım Kılavuzu
1 x Taşıma Çantası
“PCE-PA 6500” uygulaması Play Store'da veya indirme alanında bulunabilir.
