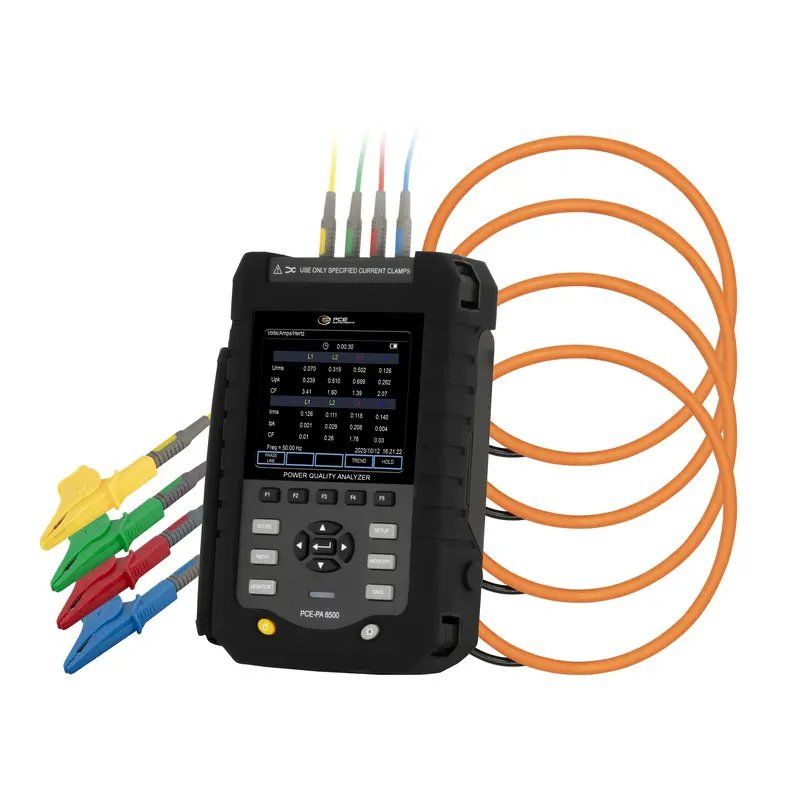

Güç Analizörü PCE-PA 8500
Data logger / Grafik gösterimli renkli ekran / USB ve LAN arayüzü / 3000 A’a kadar esnek akım pensi dahil / Yazılım dahil
Güç Analizörü PCE-PA 8500, hassas ve ayrıntılı ölçümler için kapsamlı bir dizi özellik sunarak elektrik ölçüm teknolojisindeki standartları yeniden tanımlar. Güç Analizörü, elektrik gerilimi, akım, frekans, harmonikler ve başlangıç akımlarının hassas bir şekilde ölçülmesine olanak tanır. Buna ek olarak, hassas güç ve enerji ölçümleri gerçekleştirilerek enerji tüketiminin hassas bir şekilde izlenmesi ve optimize edilmesi sağlanabilir.
Dalga formlarının ve vektör grafiklerinin grafiksel gösterimi, kullanıcının elektrik sinyallerini görsel olarak yakalamasına ve analiz etmesine olanak tanır. Bu özellikler, elektrik akımının kalitesine ilişkin bilgi sağlar ve ağdaki sorunların belirlenmesine yardımcı olur. Bunun haricinde, Güç Analizörü, besleme şebekesindeki düşüşleri, yükselmeleri veya titreşimleri tespit edebilir ve görüntüleyebilir.
Geniş ölçüm aralığı veya istenen aralığı seçme imkanı, 8 GB belleğe sahip entegre data loggerın daha sonra analiz etmek üzere kapsamlı ölçüm verilerini kaydetmesine ve arşivlemesine olanak tanır. Bu, zaman kontrollü de olabilen sürekli veri toplama sağlar. Güç Analizörü, uygun veri aktarımı ve uzaktan kontrol sağlayan LAN ve USB arayüzlerine sahiptir. Bu arayüzler, Güç Analizörünün mevcut ağlara ve sistemlere sorunsuz bir şekilde entegre edilmesini sağlar.
Güç Analizörünün teslimat içeriğinde yer alan 3000 A’a kadar kapasiteye sahip esnek akım pensleri, yüksek akımların ölçümünü kolaylaştırır ve zorlu uygulamalarda bile hassas sonuçlar elde edilmesine yardımcı olur. Güç Analizörü, ölçümlerin kalitesini ve hassasiyetini garanti eden ve profesyonel uygulamaların zorlu gereksinimlerini karşılamasını sağlayan uluslararası standartlara (IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160) uygundur.
Transformatörlerin, aydınlatma sistemlerinin veya frekans dönüştürücü veya güç adaptörleri gibi anahtarlama elektroniklerinin çalışma özelliklerinin test edilmesi gerekip gerekmediğine bakılmaksızın Güç Analizörü maksimum hassasiyeti garanti eder ve karmaşık dalga formlarını bile hassas bir şekilde analiz edebilir.
Özellikler
- Gerilim, akım, frekans ölçümü
- Harmonikler, başlangıç akımı
- Güç ve enerji ölçümü
- Elektrik şebekesindeki düşüşler, yükselmeler ve titreşimler

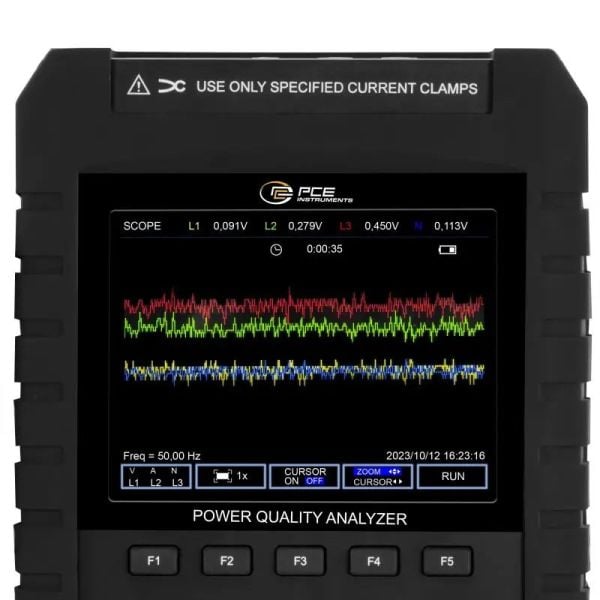

- Dalga formunun ve vektör grafiklerinin grafiksel gösterimi
- 8 GB belleğe sahip data logger
- LAN ve USB veri arayüzü
- 3000 A’a kadar esnek akım pensi dahil
- Test standartları: IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160
Teknik Özellikler
Doğru Gerilim DC
Ölçüm Aralığı: + 1 V ... + 1000 V
Çözünürlük: 0.1 V
Hassasiyet: Ölçüm değerinin ± % 0.5’i
Alternatif Gerilim AC
Ölçüm Aralığı: + 1 V ... + 1000 V
Çözünürlük: 0.1 V
Hassasiyet: ± % 0.5
Alternatif Akım AC
Ölçüm Aralığı: + 15 A ... + 3000 A
Çözünürlük: 0.1 A
Hassasiyet: ± % 3
Güç Faktörü
Ölçüm Aralığı: 0 ... + 1
Çözünürlük: 0.01
Hassasiyet: ± 003
Açılış Akımı
Ölçüm Aralığı: + 15 A AC ... + 3000 A AC
Çözünürlük: 0.1 A AC
Hassasiyet: ± % 3
Frekans
Ölçüm Aralığı: + 42.5 Hz ... + 57.5 Hz
Çözünürlük: 0.01 Hz
Hassasiyet: ± 0.01 Hz
Frekans
Ölçüm Aralığı: + 51 Hz ... + 69 Hz
Çözünürlük: 0.01 Hz
Hassasiyet: ± 0.01 Hz
Frekans
Ölçüm Aralığı: + 385 Hz ... + 414 Hz
Çözünürlük: 0.01 Hz
Hassasiyet: ± 0.1 Hz
Genel Teknik Bilgiler
Ekran Türü: TFT renkli ekran
Ekran Boyutu: 2.6 inç
Depolama Ortamı: Dahili bellek
Kayıt Aralığı (Başlangıç): 1 saniye
Kayıt Aralığı (Bitiş): 60 dakika
Depolama Kapasitesi: 8 GB
Veri Arayüzü: USB, Ethernet
Standart(lar)
IEC61000-4-30, EN50160, IEC61000-4-15, IEC61000-4-7
Güvenlik Standardı: 600V CAT IV / 1000V CAT III (IEC61010-1)
Pil Kapasitesi: 3800 mAh
Pil Türü: Nikel-metal hidrür pil
Harmonikler (Uyum): 1 ... 50 (sıra)
Menü Dili
Almanca, Rusça, Lehçe, Türkçe, İpsanyolca, Fransızca, Portekizce, İngilizce, Korece, Çince
Koruma Sınıfı (Cihaz): IP41
Güç Kaynağı: Güç adaptörü, pil
Ağırlık: 1880 g
Ağırlık (Teslimat İçeriği ile Birlikte Cihazın Ağırlığı): 4200 g
Cihaz (Teslimat İçeriği ve Dış Ambalaj ile Birlikte Cihazın Ağırlığı): 4600 g
Boyutlar (U x G x Y): 260 x 190 x 67 mm
Çalışma Koşulları: 0 ... 40 °C, % 0 ... 90 n.o
Depolama Koşulları: - 20 ... + 60 °C, % 0 ... 90 n.o
Teslimat
Teslimat İçeriği
1 x Güç Analizörü PCE-PA 8500
4 x Esnek Akım Pensi
5 x Test Kablosu (2 metre)
5 x Timsah Klips
1 x Yazılım CD’si (ayrıca indirilebilir)
1 x Güç Adaptörü (12 V DC / 2 A)
1 x Güç Kablosu
1 x Kullanım Kılavuzu
