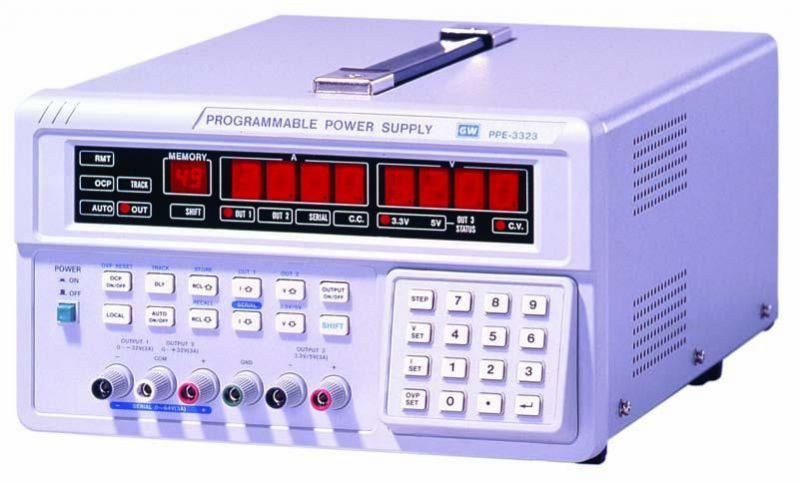

Gw instek PPE-3323 DC Güç Kaynakları
Gw Instek PPE-3323 DC Güç Kaynakları
- Kolay Kullanim ve Yüksek Çözünürlük
- Asiri Gerilim ve Akim Korumasi
- Self Test ve Yazilimla Kalibrasyon
- Üç Çikis (PPT Serisi & PPE-3323)
- PPT Serisinde Seri ve Paralel Kullanim Imkani
- RS-232 Iletisim (PPE)
- GPIB (Opsiyonel) (PPS-3635G, PPT Serisi)
- LabView Sürücüleri (PPS, PPT Serisi)
- UL, CSA & IEC Güvenlik Standartlarina Uygun
|
|
PPE-3323 |
|
|
ÇIKIS |
Gerilim |
0~+32V, 0~32V, 3.3/5V |
|
|
Akim |
0~+3A,0~3A, 3A Sabit |
|
|
OVP |
0~+33V, 0~33V, OLP |
|
YÜK |
Gerilim ≤ 3mV ≤ 6mV ≤ 3mV arka çikis (≤ 6mV ön çikis) |
|
|
ETKISI |
Akim ≤ 3mA ≤ 3mA ≤ 3mA (çikis >3.5A oldugunda ≤ 6mA) |
|
|
KAYNAK ETKISI |
Gerilim ≤ 6mV |
|
|
|
Akim ≤ 3mA |
|
|
ÇÖZÜNÜRLÜK |
Gerilim 10mV (çikis > 36V oldugunda 20mV) |
|
|
Akim 1mA (çikis > 3.5A oldugunda 2mA) |
||
|
OVP 10mV (çikis > 36V oldugunda 20mV) |
||
|
PROGRAM DOGRULUGU |
Gerilim ≤ 0.05% + 25mV (çikis > 36V oldugunda +50mV) |
|
|
(25±5ºC) |
Akim ≤ 0.2% + 10mA |
|
|
|
OVP ≤ 0.2% + 0.6V |
|
|
RIPPLE & NOISE |
Gerilim Ripple: ≤1mVrms / 3mVp-p Noise: ≤2mVrms / 30mVp-p |
|
|
(20Hz ~ 20MHz) |
Akim ≤ 3mArms (çikis > 3.5A oldugunda ≤5mArms) |
|
|
SICAKLIK KATSAYISI |
Gerilim ≤ 100ppm + 3mV |
|
|
(0 ~ 40ºC) |
Akim ≤ 150ppm + 3mA |
|
|
OKUMA ÇÖZÜNÜRLÜGÜ |
Gerilim 10mV (çikis > 36V oldugunda 20mV) (25±5ºC) |
|
|
|
Akim 1mA (çikis > 3.5A oldugunda 2mA) (25±5ºC) |
|
|
OKUMA DOGRULUGU |
Gerilim ≤ 0.05% + 25mV (çikis > 36V oldugunda +50mV) (25±5ºC) |
|
|
|
Akim ≤ 0.2% + 10mA (25±5ºC) |
|
|
OKUMA SICAKLIK KATSAYISI |
Gerilim ≤ 100ppm + 10mV (çikis > 36V oldugunda +20mV) |
|
|
|
Akim ≤ 150ppm + 10mA |
|
|
TEPKI SÜRESI |
Gerilim ↑ 10% ~ 90% ≤ 100ms |
|
|
Gerilim↓ 90% ~ 10% ≤ 100ms |
||
|
DRIFT |
Gerilim ≤ 0.03% + 6mV |
|
|
Akim ≤ 0.1% + 6mA |
||
|
TRACK ISLEMI |
Hata ≤ 0.1% + 50mV (PPT Serisi & PPE-3323) |
|
|
Seri ≤ 50mV |
||
|
PARALEL ISLEM |
Dogruluk Gerilim: <0.05%+25mV (+50mV @ >36V) Akim:<0.2%+20mA OVP:<2.0%+0.6V |
|
|
(25±5ºC) |
Yük Etkisi Gerilim: ≤ 3mV arka çikis (≤ 6mV ön çikis) Akim: ≤ 6mA (çikis >3.5A oldugunda ≤12mA) |
|
|
(PPT SERISI) |
Kaynak Etk.Gerilim: ≤ 3mV Akim: ≤ 6mA |
|
|
HAFIZA |
Sakla/Çagir 99 adet hafiza noktasi (PPT Serisi ve PPE-3323 için 49 adettir.) |
|
|
TIMER |
Ayar Zamani1sn ~ 255dak. (maks. 255dak. x 99 PPS Serisi, maks. 255dak. x 49 PPT Serisi) |
|
|
1sn ~ 99dak. (maks. 99dak. x 99 PPE-1323, maks. 99dak. x 49 PPE-3323) |
||
|
Çözünürlük1sn |
||
| Besleme | :AC 100V / 120V / 220V / 240V ±10%, 50/60Hz |
| Boyutlar | :255 x 145 x 346 mm |
| Agirlik | :9.5kg (PPS Serisi), 10kg (PPT Serisi & PPE-3323) |
Standart Donanim
- Besleme Kablosu x 1 Adet
- Kullanim Kilavuzu x 1 Adet
- GTL-105 Test Probu x 1 (PPS Serisi)
- GTL-105 Test Probu x 3 (PPT Serisi ve PPE-3323)
