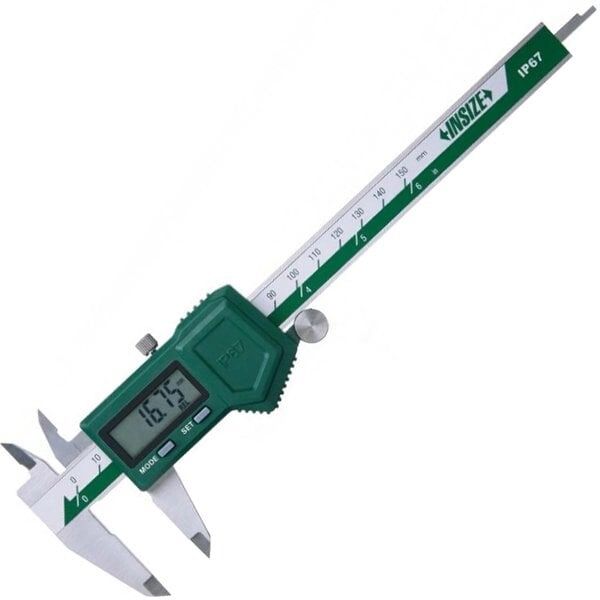

INSIZE 1118-200B IP67 Dijital Kumpas 200 mm | 0,01 mm Çözünürlük

INSIZE 1118-200B IP67 Dijital Kumpas | 0–200 mm

INSIZE 1118-200B, 0–200 mm ölçüm aralığına sahip profesyonel bir dijital kumpastır. Dış çap, iç çap, basamak ve derinlik ölçümlerinin gerçekleştirilmesini sağlayan cihaz; metal gövdesi, kolay okunabilir LCD ekranı ve IP67 koruma sınıfıyla atölye, üretim, kalite kontrol ve teknik servis uygulamalarına uygundur.

Kumpasın ölçüm birimi mm ve inch arasında değiştirilebilir. Hareketli çene kaydırıldığında otomatik olarak açılan cihaz, kullanılmadığında otomatik kapanarak pil tüketiminin azaltılmasına yardımcı olur. Sıfırlama fonksiyonu sayesinde farklı referans noktalarından karşılaştırmalı ölçümler yapılabilir.

INSIZE 1118-200B Özellikleri

• 0–200 mm veya 0–8 inch ölçüm aralığına sahiptir.
• 0,01 mm veya 0,0005 inch dijital gösterim çözünürlüğü sunar.
• Dış çap ölçümü yapabilir.
• İç çap ölçümünü destekler.
• Derinlik ölçümü yapabilir.
• Basamak ölçümlerinde kullanılabilir.
• mm ve inch ölçüm birimleri arasında geçiş yapılabilir.
• Hareketli çene kaydırıldığında otomatik olarak açılır.
• Kullanılmadığında otomatik kapanma özelliğine sahiptir.
• SET fonksiyonuyla ekran değeri sıfırlanabilir.
• IP67 toz ve su korumasına sahiptir.
• Kolay okunabilen LCD ekran kullanır.
• Metal gövde yapısına sahiptir.
• Hassas hareket sağlayan kaydırma tekerleğine sahiptir.
• Ölçüm konumunun sabitlenmesi için kilitleme vidası bulunur.
• Bir adet CR2032 pil ile çalışır.

0–200 mm Ölçüm Aralığı

INSIZE 1118-200B, 0 ile 200 mm arasındaki parçaların ölçülmesini destekler. Standart 150 mm kumpaslara göre daha geniş ölçüm kapasitesi sayesinde büyük çaplı veya uzun parçaların kontrolünde kullanılabilir.

• Mil ve boru dış çapları
• Delik ve kanal iç çapları
• Parça kalınlıkları
• Kademe ve omuz ölçümleri
• Delik ve kanal derinlikleri

Dış Çap Ölçümü

Alt bölümde bulunan büyük ölçüm çeneleri; mil, boru, levha ve benzeri parçaların dış çapı veya kalınlığının ölçülmesinde kullanılır.

Ölçüm sırasında çeneler parçaya aşırı kuvvet uygulanmadan temas ettirilmelidir. Fazla sıkma, özellikle yumuşak malzemelerde deformasyona ve ölçüm hatasına neden olabilir.

İç Çap Ölçümü

Kumpasın üst kısmındaki küçük çeneler, deliklerin ve iç yüzeylerin ölçülmesini sağlar. İç çap ölçümünde çenelerin ölçülen yüzeye doğru ve dengeli şekilde temas etmesi önemlidir.

• Boru iç çapları
• Delik çapları
• Yatak ve burç ölçümleri
• Kanal genişlikleri

Derinlik Ölçümü

Kumpas gövdesinin arka bölümünden çıkan derinlik çubuğu; delik, kanal, yuva ve basamak derinliklerinin ölçülmesinde kullanılabilir.

Doğru ölçüm için kumpasın referans yüzeyi ölçülen parçaya tamamen oturtulmalı ve derinlik çubuğu yüzeye dik tutulmalıdır.

Basamak Ölçümü

Kumpasın arka referans yüzeyleri, iki yüzey arasındaki yükseklik veya basamak farkının belirlenmesinde kullanılabilir. Bu özellik işlenmiş parçaların kademe ve omuz kontrollerinde avantaj sağlar.

0,01 mm Dijital Çözünürlük

INSIZE 1118-200B, metrik ölçümlerde 0,01 mm ve inch ölçümlerde 0,0005 inch gösterim çözünürlüğüne sahiptir. Dijital ekran, ölçüm değerinin hızlı ve kolay biçimde okunmasını sağlar.

Gösterim çözünürlüğü cihazın doğruluğuyla aynı kavram değildir. Ölçüm doğruluğu değerlendirilirken üreticinin kalibrasyon ve tolerans değerleri dikkate alınmalıdır.

mm ve Inch Ölçüm Seçeneği

Cihaz, metrik ve imperial ölçüm birimleri arasında geçiş yapılmasını destekler. Böylece teknik çizim veya parça standardına göre ölçüm sonucu milimetre ya da inch cinsinden görüntülenebilir.

Sıfırlama Fonksiyonu

SET fonksiyonu kullanılarak ekran değeri istenilen çene konumunda sıfırlanabilir. Bu özellik karşılaştırmalı ölçümler, fark ölçümü ve referans noktası belirleme uygulamalarında kullanılabilir.

• İki parça arasındaki boyut farkının belirlenmesi
• Referans ölçüye göre sapma kontrolü
• Ara ölçüm noktasından yeniden sıfırlama
• Karşılaştırmalı kalite kontrol işlemleri

Otomatik Açılma ve Kapanma

Hareketli çene kaydırıldığında cihaz otomatik olarak açılır. Kullanılmadığında devreye giren otomatik kapanma fonksiyonu, CR2032 pilin kullanım süresinin uzatılmasına yardımcı olur.

IP67 Koruma Sınıfı

INSIZE 1118-200B, IP67 koruma sınıfına sahiptir. Bu koruma seviyesi cihazın toz girişine karşı korunduğunu ve standartta belirtilen kontrollü koşullardaki geçici su temasına dayanıklı olduğunu ifade eder.

IP67 koruma; cihazın sürekli su altında kullanılabileceği, kimyasal sıvılara dayanıklı olduğu veya yüksek basınçlı suyla temizlenebileceği anlamına gelmez. Ölçüm sonrasında cihaz temizlenmeli ve kuru şekilde saklanmalıdır.

Metal Gövde Yapısı

Kumpasın gövdesi metal malzemeden üretilmiştir. Dayanıklı yapı, atölye ve üretim ortamlarında düzenli ölçüm yapılmasına uygundur.

Ölçüm yüzeylerinin darbe alması, çizilmesi veya çapaklı parçalarla zorlanması ölçüm performansını etkileyebilir. Kumpas kullanılmadığında koruyucu kutusunda saklanmalıdır.

LCD Dijital Ekran

Kolay okunabilen LCD ekran, ölçüm sonuçlarını doğrudan sayısal olarak gösterir. Dijital gösterge, klasik verniyerli kumpaslara göre ölçüm değerinin daha hızlı okunmasına yardımcı olur.

Kaydırma Tekerleği

Hareketli çene üzerindeki kaydırma tekerleği, kumpasın daha kontrollü şekilde açılıp kapatılmasını sağlar. Özellikle hassas temas gerektiren ölçümlerde çenenin küçük hareketlerle ayarlanmasına yardımcı olur.

Kilitleme Vidası

Kumpasın üst kısmında bulunan kilitleme vidası, hareketli çenenin konumunun sabitlenmesini sağlar. Ölçüm değeri parça üzerinden alındıktan sonra çene kilitlenerek sonucun daha rahat okunması mümkündür.

Kilitleme vidası aşırı sıkılmamalıdır. Fazla sıkma, hareketli mekanizmanın zorlanmasına veya ölçüm yüzeylerinin konumunun değişmesine neden olabilir.

Doğru Ölçüm İçin Öneriler

• Ölçüm öncesinde çeneler ve parça yüzeyi temizlenmelidir.
• Çeneler tamamen kapatılarak sıfır değeri kontrol edilmelidir.
• Ölçüm sırasında parçaya aşırı baskı uygulanmamalıdır.
• Kumpas ölçülen yüzeye dik veya paralel şekilde konumlandırılmalıdır.
• İç çap ölçümünde çenelerin en geniş noktaya temas ettiği kontrol edilmelidir.
• Derinlik ölçümünde taban yüzeyi parçaya tam olarak oturtulmalıdır.
• Sıcak parçalar soğumadan ölçülmemelidir.
• Çapaklı ve kirli parçalar doğrudan ölçülmemelidir.
• Ölçüm yüzeyleri yağ, talaş ve tozdan arındırılmalıdır.
• Hassas ölçümler için cihaz düzenli olarak kalibre edilmelidir.

Bakım ve Saklama

• Kullanım sonrasında ölçüm yüzeyleri temizlenmelidir.
• Cihaz kuru ve temiz bir ortamda saklanmalıdır.
• Uzun süre kullanılmayacaksa pilin çıkarılması değerlendirilebilir.
• Ölçüm çeneleri darbe ve düşmelere karşı korunmalıdır.
• Hareketli kızak zorlanmamalı veya aşırı yağlanmamalıdır.
• Temizlikte aşındırıcı kimyasallar kullanılmamalıdır.

Kalibrasyonun Önemi

Kumpasın doğruluğu; kullanım sıklığı, darbe, sıcaklık değişimi, aşınma ve saklama koşullarından etkilenebilir. Kalite kontrol ve hassas üretim uygulamalarında cihazın belirli aralıklarla uygun referanslarla kontrol edilmesi önerilir.

Resmî ölçüm ve kalite sistemlerinde izlenebilir kalibrasyon sertifikası gerekebilir.

Kullanım Alanları

• Makine ve metal işleme atölyeleri
• Üretim hattı kalite kontrolü
• Otomotiv bakım ve üretim uygulamaları
• Kalıp ve takım imalatı
• Teknik servis çalışmaları
• Laboratuvar ölçümleri
• Ahşap ve plastik parça ölçümleri
• Eğitim ve meslek atölyeleri
• Montaj ve bakım uygulamaları
• Giriş ve son ürün kalite kontrolü

INSIZE 1118-200B’nin Öne Çıkan Avantajları

• 200 mm geniş ölçüm kapasitesi
• 0,01 mm dijital gösterim çözünürlüğü
• İç ve dış çap ölçümü
• Derinlik ve basamak ölçümü
• mm ve inch ölçüm seçeneği
• Her konumda sıfırlama fonksiyonu
• Otomatik açılma ve kapanma
• IP67 koruma sınıfı
• Metal gövde yapısı
• Kolay okunabilen LCD ekran
• Kaydırma tekerleği
• Ölçüm sabitleme vidası
