Kuvvet Test Standı PCE-MTS500-FD 300 KIT

Kuvvet Test Standı PCE-MTS500-FD 300 KIT

Ürün Bilgisi

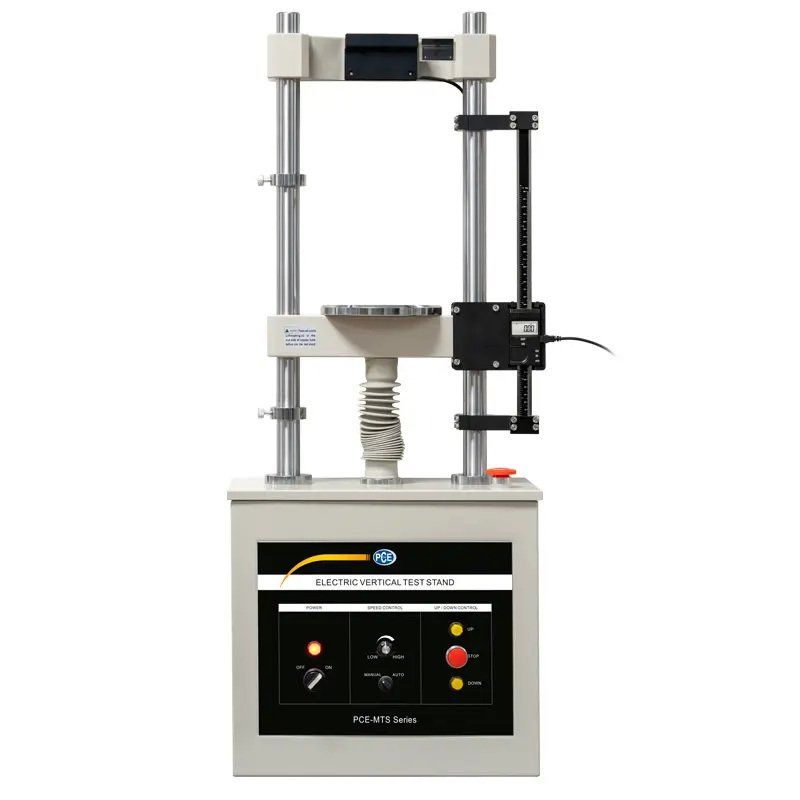

Kuvvet Test Standı PCE-MTS500

5000 N’ye kadar motorlu test standı, dahili ve harici ölçüm hücresi ile tüm

PCE serisi kuvvet ölçüm cihazları uyarlanabilir, ayarlanabilir besleme hızı

Kuvvet test standımız, PCE serisi kuvvet ölçüm cihazları ile çeşitli şekillerde birleştirilebilir ve çalıştırılabilir. Kuvvet test standı, hemen hemen tüm çekme ve basma kuvveti uygulamalarını tekrarlanabilir hassasiyet ile gerçekleştirmenizi sağlar. Kuvvet test standının kullanımı, kullanıcıya numune ve standın en hassas eşitliğini sunar.

Standın maksimum kuvvet aralığı 500 kg’dır. Kuvvet test standının kullanımı için bir güç bağlantısı gerekir. Besleme hızı 30 mm/dk ve 230 mm/dk arasında ayarlanabilir. Bu nedenle, kuvvet test standı ile hassas ölçüm işlemi garanti edilir. Kuvvet test standının uyumlu olduğu seriler şunlardır: PCE-FB serisi, PCE-FM serisi, PCE-DFG serisi ve PCE-PTR 200.

Dikkat: Motorlu test standı için kuvvet ölçüm cihazı opsiyoneldir. Motorlu test standı, insan vücudunun kuvvet ölçümüne yetmediği yerde devreye girer. Kullanıcı, bir risk analizi yapmakla yükümlüdür. Uygulama türü ve numunelerin kullanıcıya bir risk oluşturması durumunda, özellikle bir elektrik motoru tarafından çalıştırılan test standı söz konusu ise bir güvenlik cihazının bulunması gerekir.

Uzunluk Ölçüm Adaptörü PCE-DFG FD 300 / Yazılım dahil / 11 parça

PCE-DFG FD 300, bir kuvvet ölçüm cihazı (örneğin PCE-DFG N 5K) ile birlikte test standı PCE-MTS 500’e ek bir uzantıdır. Bu uzantı, kuvvet yolu diyagramları ve geçişler oluşturulmasını sağlar. Ürünle birlikte verilen yazılım, kullanıcıya kuvvet ve yer değiştirme diyagramlarını değerlendirmek için optimize edilmiş bir arayüz sunar. Böylece, 5000 N’ye (500 kg) kadar kuvvetlerle malzeme testleri gerçekleştirilebilir.

Özellikler

• Ayarlanabilir besleme hızı
• Sağlam çelik tasarım
• Ayarlanabilir hareket yolu
• Geniş kuvvet ölçüm aralığı
• Güç bağlantısı
• Tüm PCE kuvvet ölçüm cihazları uyarlanabilir
• Manuel ya da otomatik kullanım
• Uzunluk ölçüm adaptörü dahil

Teknik Özellikler

Test Standı PCE-MS500

Kuvvet Aralığı: Maks. 5000 N

Hareket Yolu: Maks. 300 mm

Besleme Hızı: 30 mm/dk … 230 mm/dk

Test Standı: Ø 160 mm

Numune Genişliği: Maks. 200 mm

Kılavuz Sütunlar: Ø 32 mm

Boyut: 1020 x 400 x 250 mm

Ağırlık: Yaklaşık 60 kg

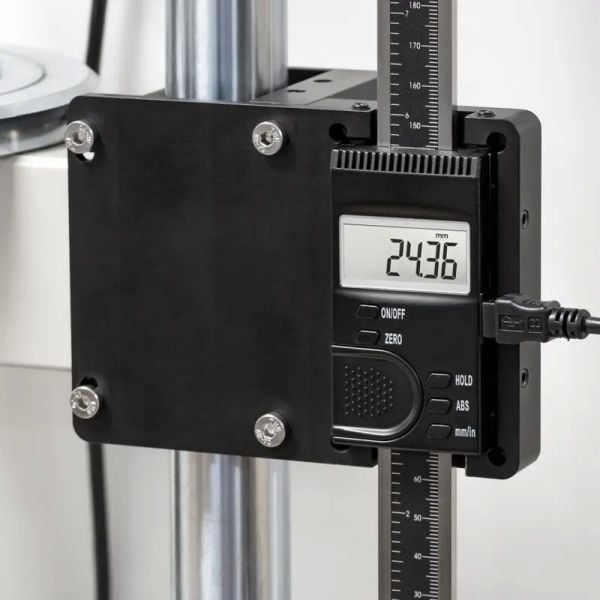

Uzunluk Ölçüm Adaptörü PCE-DFG FD 300

Ölçüm Aralığı: -150 … 150 mm

Çözünürlük: 0.01 mm

Hassasiyet: ±0.03 mm

Çevre Koşulları: 0 … 50 °C

Depolama Koşulları: -20 … +65 °C, 10 … 95% n.o, yoğuşmasız

Güç Kaynağı: 3VCR 2032

Boyut: 394 x 40 x 10 mm (U x G x Y)

Ağırlık: 360 g

Teslimat

Teslimat İçeriği

1 x Kuvvet Test Standı PCE-MTS500-FD 300 KIT

1 x Uzunluk Ölçüm Adaptörü

1 x Montaj Braketi (11 parçadan oluşur)

1 x Montaj Kiti (24 vida ve 2 ayar vidasından oluşur)

1 x Ölçüm Sistemi

1 x Veri Kablosu

1 x PCE-DFG FD Yazılımlı USB Flash Bellek

1 x Kullanım Kılavuzu
