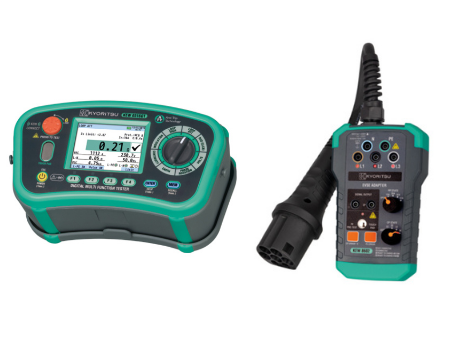

Kyoritsu KEW 6516BT-EV2 10 Fonksiyonlu Test Cihazı Kiti (KEW 6516BT + KEW 8602 )
Kyoritsu 8602 EVSE Adaptörü
Kyoritsu 8602 EVSE adaptörü, KEW 6516 ve KEW 6516BT çok fonksiyonlu tesisat test cihazları ile birlikte kullanılarak elektrikli araç şarj istasyonlarının (EVSE) güvenlik ve performans testlerini gerçekleştirmek amacıyla geliştirilmiş profesyonel bir test adaptörüdür. İzolasyon direnci, topraklama sürekliliği, topraklama direnci, RCD testi, döngü empedansı, gerilim ve faz sırası gibi kritik testlerin güvenli ve standartlara uygun şekilde yapılmasına olanak sağlar.
Kutu İçeriği
- Kyoritsu KEW 6516BT Çok Fonksiyonlu Tesisat Test Cihazı
- Kyoritsu 8602 EVSE Test Adaptörü
Kyoritsu 8602 EVSE Adaptörünün Özellikleri
- Elektrikli araç şarj istasyonlarının (EVSE) elektriksel güvenlik testlerinin tek adaptör üzerinden gerçekleştirilmesine yardımcı olur.
- KEW 6516 ve KEW 6516BT tesisat test cihazları ile tam uyumlu çalışır.
- Tek fazlı ve üç fazlı EVSE kablolarında izolasyon direnci ölçümü yapılmasını sağlar.
- PE terminali ile cihaz gövdesi veya topraklama noktası arasındaki süreklilik, 200 mA topraklama süreklilik testi ile kontrol edilebilir.
- 2 telli ve 3 telli yöntemlerle EVSE'nin bağlı olduğu topraklama sisteminin direnci ölçülebilir.
- Canlı hat koşullarında gerçekleştirilen testleri destekler ve CP State C ile CP State D çalışma durumlarında ölçüm yapılmasına olanak tanır.
- Terminaller arasındaki gerilim ve frekans değerlerini ölçebilir.
- Üç fazlı sistemlerde faz sırası (faz dönmesi) kontrolü yapılabilir.
- EVSE içerisinde bulunan 6 mA DC kaçak akım rölesinin (RDC-DD) doğru çalışıp çalışmadığını test edebilir.
- Kaçak akım rölesi testlerinde x1/2, x1 ve x5 test akımları ile birlikte pozitif (+) ve negatif (-) polarite testlerini otomatik olarak gerçekleştirir.
- AC, A, B ve F tipi kaçak akım rölelerinin test edilmesini destekler.
- Şebeke ile toprak arasındaki döngü empedansını (Loop Impedance) ölçebilir.
- EVSE içerisinde bulunan 6 mA DC RCD'nin yanlışlıkla tetiklenmesini önlemek amacıyla geliştirilmiş özel L-PE 3W EV ölçüm moduna sahiptir.
- Normal I ve Low I seçenekleri sayesinde ölçüm akımı düşürülerek hassas EV şarj istasyonlarında güvenli döngü empedansı testi yapılabilir.
- Elektrikli araç şarj istasyonlarının devreye alınması, bakım, servis ve periyodik kontrollerinde profesyonel kullanım sağlar.
Desteklenen Testler
| Test Türü | Açıklama |
|---|---|
| İzolasyon Direnci | Tek fazlı ve üç fazlı EVSE kablolarında izolasyon testi |
| Topraklama Sürekliliği | 200 mA süreklilik testi |
| Topraklama Direnci | 2 telli ve 3 telli ölçüm |
| Gerilim Ölçümü | Terminaller arası AC gerilim ve frekans ölçümü |
| Faz Dönmesi | Üç faz faz sırası kontrolü |
| RCD Testi | AC, A, B ve F tipi RCD testleri |
| DC 6 mA RDC-DD Testi | EVSE içerisindeki dahili DC kaçak akım koruması testi |
| Döngü Empedansı | L-PE Loop Impedance ölçümü |
L-PE 3W EV Ölçüm Modu
KEW 6516 ve KEW 6516BT cihazlarının 2.10 veya üzeri yazılım sürümlerinde bulunan L-PE 3W EV modu, EV şarj istasyonları içerisinde bulunan 6 mA RDC-DD koruma devresinin gereksiz yere tetiklenmesini önlemek amacıyla geliştirilmiştir. Bu mod sayesinde döngü empedansı ölçümü sırasında uygulanan test akımı azaltılarak güvenli ve doğru ölçüm yapılabilir.
| Ölçüm | L-PE 3W | L-PE 3W EV |
|---|---|---|
| L-N | 6 A / 60 ms | 6 A / 60 ms |
| N-PE | 10 mA (5.3 Hz) | Normal I: 6 mA (5.3 Hz) Low I: 4 mA (5.3 Hz) |
Yazılım Sürümü Kontrolü
KEW 6516 veya KEW 6516BT cihazının yazılım sürümü cihaz açıldıktan sonra başlangıç ekranında görüntülenebilir. L-PE 3W EV fonksiyonunun kullanılabilmesi için cihaz yazılımının 2.10 veya daha yeni sürüm olması gerekmektedir.
| 8602 | 8602 + 6516BT (MFT) | |
|---|---|---|
| CP durumu | A, B, C, D | |
| PP durumu | OPEN, 13A, 20A, 32A, 63A | |
| Terminal | E, N, L1, L2, L3, CP | |
| PE PRE-TEST | ✓ | |
| CP Hatası | ✓ | |
| PE Hatası | ✓ | |
| Şebeke prizi | 10/250V | |
| Süreklilik | – | ✓ |
| Yalıtım | – | ✓ (between conductors and earth) |
| Toprak | – | ✓ (2W, 3W) |
| Döngü empedansı | – | ✓ |
| Volts | – | ✓ |
| RCD | – | ✓ (AC, A, B, F, 6mA DC) |
| Faz rotasyonu | – | ✓ |
