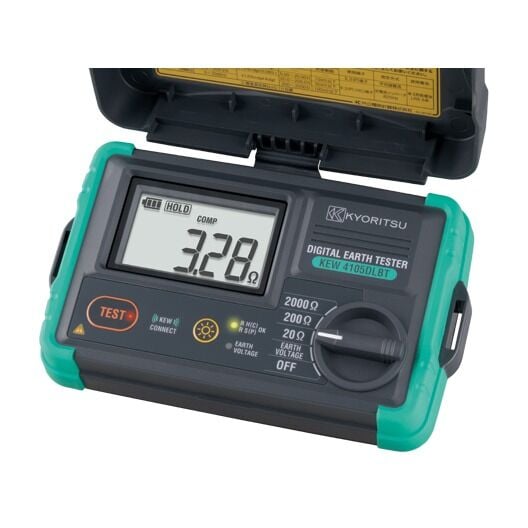

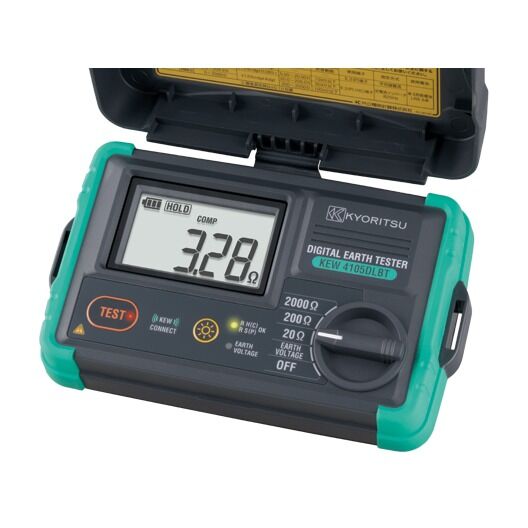

KYORITSU MODEL 4105DLBT Toprak Direnci Test Cihazı
Kyoritsu 4105DLBT Bluetooth Toprak Direnci Ölçüm Cihazı | 3 Kutuplu Toprak Megeri
Kyoritsu 4105DLBT toprak direnci ölçüm cihazı; elektrik tesisatları, yıldırımdan korunma sistemleri ve endüstriyel topraklama uygulamalarında hassas ölçümler gerçekleştirmek için geliştirilmiş profesyonel bir toprak megeridir. 3 kutuplu ve 2 kutuplu ölçüm desteği, Bluetooth veri aktarımı, IP67 koruma sınıfı ve yüksek gürültü bağışıklığı sayesinde saha çalışmalarında güvenilir ve doğru sonuçlar sunar.
Kyoritsu 4105DLBT Toprak Megerinin Özellikleri
- 0.01 Ω ile 2000 Ω arasında 3 kutuplu ve 2 kutuplu toprak direnci ölçümü yapabilir.
- Bluetooth bağlantısı sayesinde ölçüm verileri uyumlu mobil cihazlara ve yazılımlara kablosuz olarak aktarılabilir.

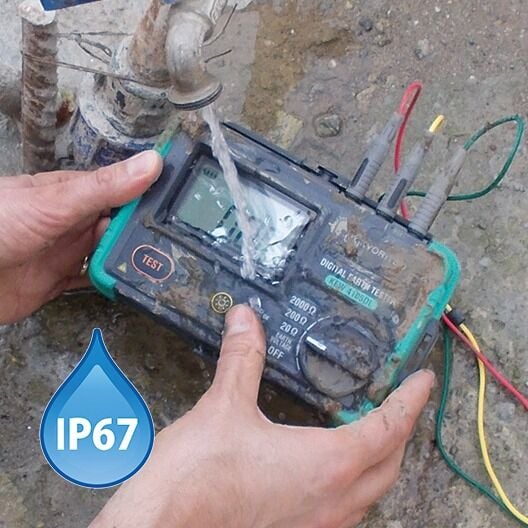

- IP67 koruma sınıfına sahip gövdesi sayesinde yağmur, toz ve zorlu saha koşullarında güvenle kullanılabilir.
- 25 V RMS seviyesine kadar gürültü bastırma özelliği sayesinde yüksek elektriksel parazitin bulunduğu ortamlarda dahi doğru ölçüm sonuçları elde edilmesini sağlar.
- Topraklama yardımcı elektrotlarının doğru yerleştirilip yerleştirilmediğini LED göstergesi ile kullanıcıya bildirir.
- Toprak gerilimini AC ve DC modlarında 0-300 V aralığında ölçebilir.
- Büyük ve arka aydınlatmalı LCD ekranı sayesinde düşük ışıklı ortamlarda ölçüm değerleri rahatlıkla okunabilir.
- Döner seçim anahtarı sayesinde ölçüm fonksiyonları hızlı ve kolay şekilde seçilebilir.
- CAT IV 100 V güvenlik standardına uygun olarak tasarlanmıştır.
- Elektrik tesisatları, enerji dağıtım sistemleri, paratoner tesisatları, güneş enerji sistemleri, endüstriyel tesisler ve bakım servislerinde profesyonel kullanım için uygundur.
3 Kutuplu ve 2 Kutuplu Toprak Direnci Ölçümü
Kyoritsu 4105DLBT, klasik 3 kutuplu toprak direnci ölçümünün yanında 2 kutuplu ölçüm yöntemini de destekler. Böylece hem yeni kurulan topraklama sistemlerinin test edilmesinde hem de mevcut tesislerde hızlı kontrol ölçümlerinde yüksek kullanım esnekliği sağlar.
Bluetooth Veri Aktarımı

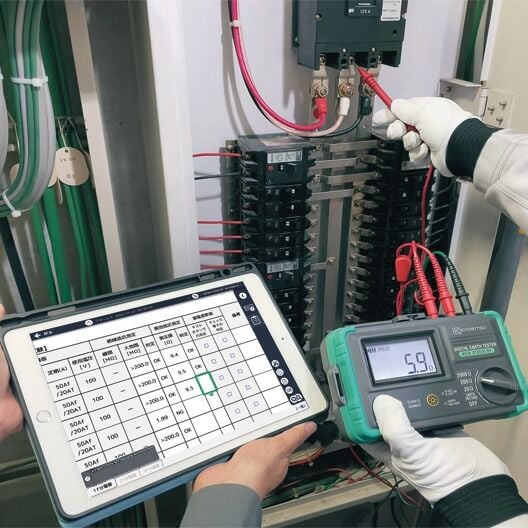

Dahili Bluetooth teknolojisi sayesinde ölçüm sonuçları mobil cihazlara kablosuz olarak aktarılabilir. Bu özellik saha raporlarının hazırlanmasını kolaylaştırırken ölçüm kayıtlarının dijital ortamda güvenli şekilde saklanmasına da olanak tanır.
Kullanım Alanları
Kyoritsu 4105DLBT; elektrik panoları, enerji dağıtım tesisleri, yıldırımdan korunma sistemleri, güneş enerji santralleri, fabrika tesisleri, bina topraklama sistemleri, bakım ekipleri ve elektrik mühendisleri tarafından gerçekleştirilen profesyonel topraklama testlerinde yaygın olarak kullanılmaktadır.
| Toprak direnci ölçümü |
20Ω | 200Ω | 2000Ω | ||||
|---|---|---|---|---|---|---|---|
| Ölçüm aralığı | 0,00 ila 2000 Ω | ||||||
| Görüntüleme aralığı | 0,00 ila 20,99 Ω | 0,0 ila 209,9 Ω | 0 ila 2099 Ω | ||||
| Doğruluk *1 | ±%1,5 okuma±0,08Ω *2 | ±%1,5 okuma±4 okuma | |||||
| Yardımcı toprak direnci *3 | <10kΩ | <50kΩ | <100kΩ | ||||
| Karşılaştırıcı referans değeri | 10Ω | 100Ω | 500Ω | ||||
| Toprak gerilimi ölçümü | |||||||
| Ölçüm aralığı | 0 ila 300 V AC (45 ila 65 Hz) ±0 ila ±300 V DC |
||||||
| Görüntüleme aralığı | 0,0 ila 314,9 V 0,0 ila ±314,9 V |
||||||
| Kesinlik | ±%1 sayı±4 sayı | ||||||
| Uygulanabilir Standartlar | IEC 61010-1 CAT Ⅳ 100V / CAT Ⅲ 150V / CAT Ⅱ 300V Kirlilik derecesi 3 IEC 61010-2-030, IEC 61010-031, IEC 61557-1, 5 IEC 60529 (IP67), IEC 61326-1, 2-2 |
||||||
| İletişim arayüzü | Bluetooth® 5.0 | ||||||
| Güç kaynağı | LR6(AA)(1,5V) × 6 | ||||||
| Boyut | 121(U) × 188(G) × 59(D) mm (kasa kapağı dahil) | ||||||
| Ağırlık | Yaklaşık 690g (piller ve kasa kapağı dahil) | ||||||

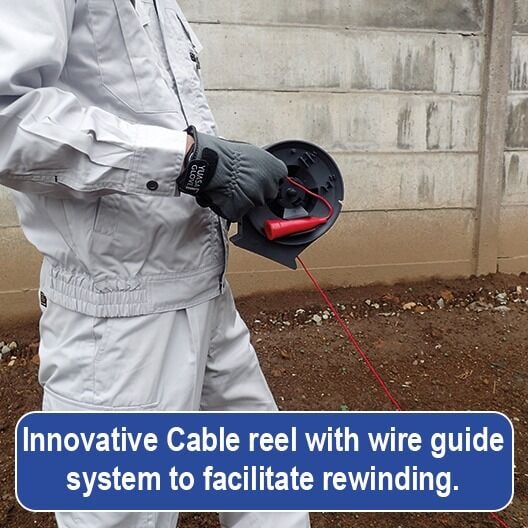

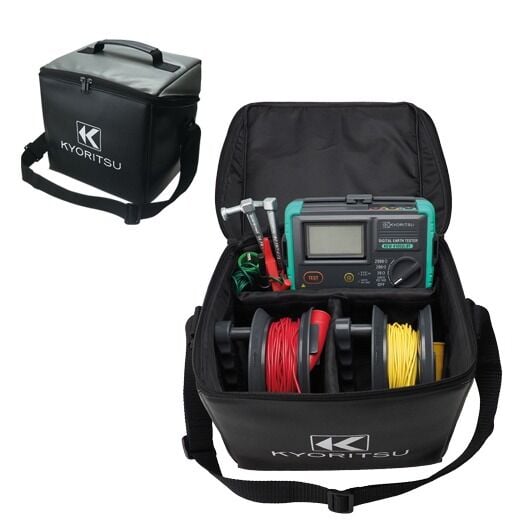

| Aksesuarlar | 7127B (Basitleştirilmiş ölçüm probu) 8041 (Yardımcı toprak çivileri [2 çivi/1 set]) 9121 (Omuz askısı) 7267 (Toprak direnci test cihazı için kablo makarası [kırmızı: 20 m]) 7268 (Toprak direnci test cihazı için kablo makarası [sarı: 10 m]) 7271 (Toprak direnci test kablosu [yeşil: 5 m]) 9190 (Taşıma çantası) LR6(AA) × 6, Kullanım kılavuzu |
||||||
| İsteğe bağlı aksesuarlar | 7266 (Toprak direnci test uçları [kırmızı: 20 m, sarı: 10 m, yeşil: 5 m/1 set]) 7269 (Toprak direnci test uçları [kırmızı: 20 m]) 7270 Toprak direnci test uçları [sarı: 10 m]) 7272 (Hassas ölçüm Kablo seti) 8259 (Ölçüm terminali için adaptör) 9197 (Taşıma çantası [Sert]) |
||||||
*1 Hassas ölçüm için yardımcı toprak direnci 100 Ω ±5% veya daha az olmalıdır.
*2 Basitleştirilmiş ölçümde belirtilen doğruluğa ±0,10 Ω ekleyin.
*3 Yardımcı toprak direnci içindeki doğruluk: ±5% rdg ±10 dgt.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | Kyoritsu 4105DLBT |
| Toprak Direnci Ölçüm Aralığı | 0.01 Ω ... 2000 Ω |
| Ölçüm Yöntemi | 3 kutuplu ve 2 kutuplu |
| Toprak Gerilimi Ölçümü | AC/DC 0 ... 300 V |
| Bluetooth | Var |
| Gürültü Bastırma | 25 V RMS |
| Ekran | Arka aydınlatmalı büyük LCD |
| Koruma Sınıfı | IP67 |
| Güvenlik Standardı | CAT IV 100 V |
