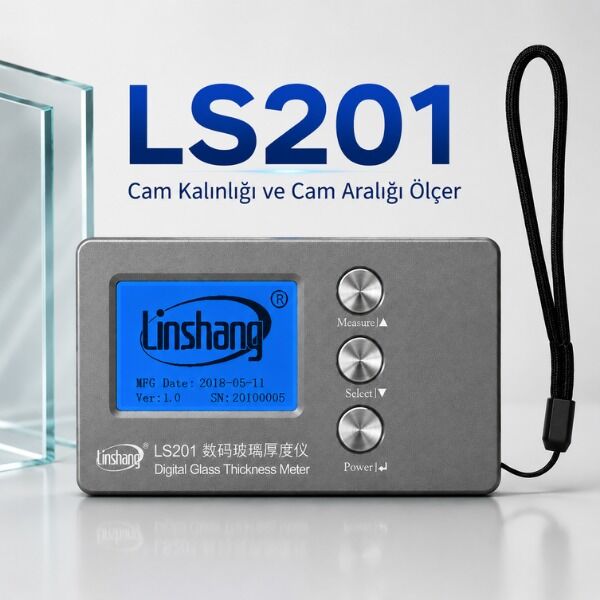

Linshang LS201 Dijital Cam Kalınlık Ölçer | 70 mm

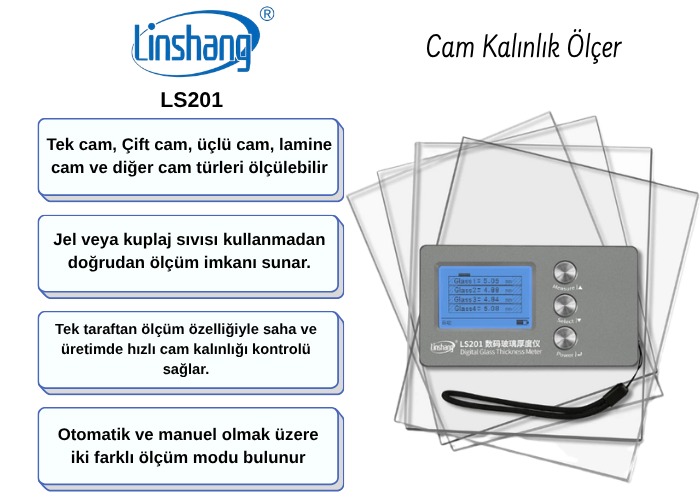

Linshang LS201 Dijital Cam Kalınlığı Ölçüm Cihazı

Linshang LS201 dijital cam kalınlık ölçer; tek katmanlı cam, çift cam, üçlü cam, yalıtım camı ve lamine cam gibi farklı cam yapılarını yalnızca tek taraftan ölçebilmek için geliştirilmiş profesyonel bir optik kalınlık ölçüm cihazıdır.

Cihaz, camın arka yüzeyine ulaşılmasına gerek kalmadan cam katmanlarının kalınlığını ve çok katmanlı cam sistemlerindeki hava boşluklarını belirleyebilir. Bu sayede pencere, kapı, vitrin, cam cephe ve benzeri alanlara monte edilmiş camlar sökülmeden ölçüm yapılabilir.

LS201, lazer tabanlı optik yansıma prensibini ve CCD algılama sistemini kullanır. Camın farklı yüzeylerinden oluşan yansımaları analiz ederek cam katmanlarını ve ara hava boşluklarını hesaplar. Ölçüm için ultrasonik cihazlarda kullanılan jel, kuplaj sıvısı veya fiziksel temas malzemelerine ihtiyaç duyulmaz.

Linshang LS201 Özellikleri

• Cam kalınlığını yalnızca tek taraftan ölçebilir.
• Camın arka yüzeyine erişim gerektirmez.
• Monte edilmiş camlarda kullanılabilir.
• Tek katmanlı camları ölçebilir.
• Çift cam sistemlerini ölçebilir.
• Üçlü cam sistemlerini ölçebilir.
• Lamine camlarda kullanılabilir.
• Yalıtım camı sistemlerinde kullanılabilir.
• Cam katmanları arasındaki hava boşluklarını ölçebilir.
• Cam kalınlığı ölçüm kapasitesi 70 mm'ye kadardır.
• Hava boşluğu ölçüm kapasitesi 45 mm'ye kadardır.
• Ölçüm doğruluğu ±(0,1 mm + %1H)'dir.
• H, standart veya referans kalınlık değerini ifade eder.
• Optik yansıma prensibiyle çalışır.
• Lazer ışık kaynağı kullanır.
• CCD algılama sistemi kullanır.
• 240 × 160 piksel LCD ekrana sahiptir.
• Otomatik / Auto ölçüm modu bulunur.
• Manuel / Manual ölçüm modu bulunur.
• Otomatik modda alternatif olası ölçüm sonuçları arasında geçiş yapılabilir.
• Manuel modda cam yapısına ilişkin yaklaşık bilgiler tanımlanabilir.
• Minimum ölçülebilir cam parçası yaklaşık 5 × 50 mm'dir.
• Çince ve İngilizce dil seçeneklerine sahiptir.
• Yaklaşık 10 dakika işlem yapılmadığında otomatik kapanır.
• Pil seviye göstergesi bulunur.
• Yaklaşık 330 gram ağırlığındadır.

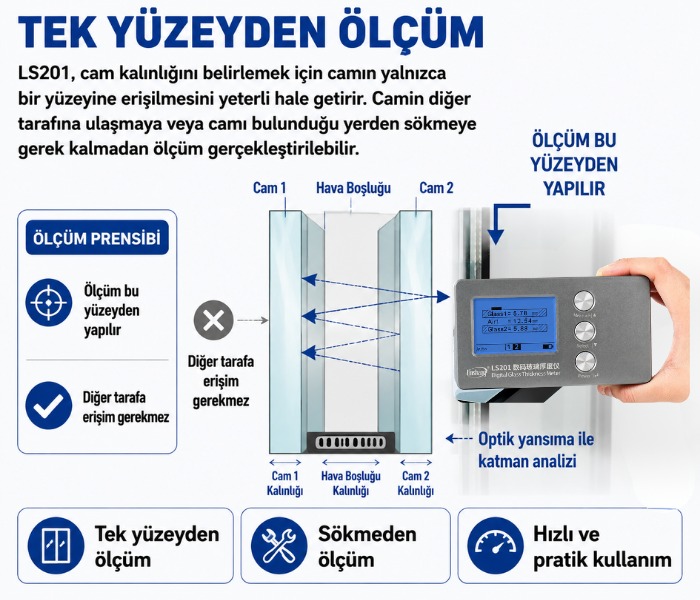

Tek Taraftan Cam Kalınlığı Ölçümü

LS201'in en önemli avantajlarından biri ölçüm yapılacak camın yalnızca bir yüzeyine erişilmesinin yeterli olmasıdır.

Kumpas veya mikrometre gibi klasik mekanik ölçüm araçlarıyla kalınlık ölçebilmek için genellikle camın iki yüzüne veya cam kenarına erişmek gerekir. LS201'de ise camın arkasına ulaşılması gerekmez.

Bu özellik özellikle yerinden çıkarılması zor veya mümkün olmayan pencere, vitrin, cam kapı ve cephe camlarında önemli kullanım avantajı sağlar.

Monte Edilmiş Camlar Sökülmeden Ölçülebilir

Pencere veya cepheye daha önce monte edilmiş bir camın kenarına ulaşmak her zaman mümkün olmayabilir.

LS201, cam yüzeyine yerleştirilerek ölçüm yaptığı için camı sökmeye veya çerçeveden çıkarmaya gerek kalmadan katman yapısının kontrol edilmesine yardımcı olur.

70 mm'ye Kadar Cam Kalınlığı Ölçümü

Linshang LS201'in belirtilen cam kalınlığı ölçüm kapasitesi:

70 mm'ye kadar

olarak belirtilmektedir.

Bu değer cihazın toplam cam ölçüm kapasitesini ifade eder ve 5 × 50 mm minimum numune boyutu ile karıştırılmamalıdır.

45 mm'ye Kadar Hava Boşluğu Ölçümü

Çift veya üçlü cam sistemlerinde cam katmanlarının arasında bulunan hava boşlukları da LS201 tarafından ölçülebilir.

Belirtilen maksimum hava boşluğu ölçüm kapasitesi:

45 mm'ye kadar

şeklindedir.

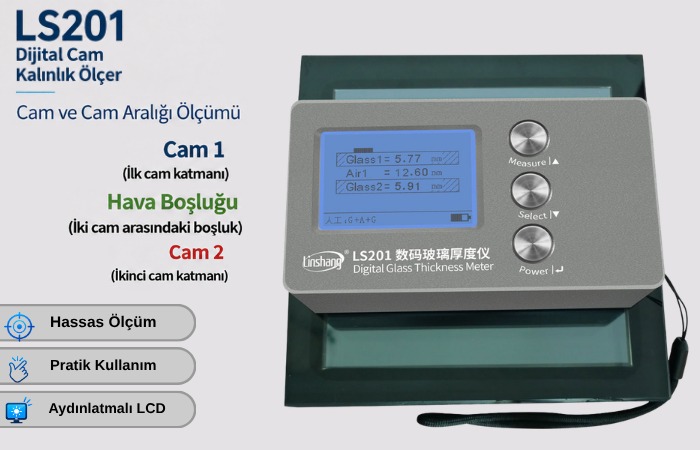

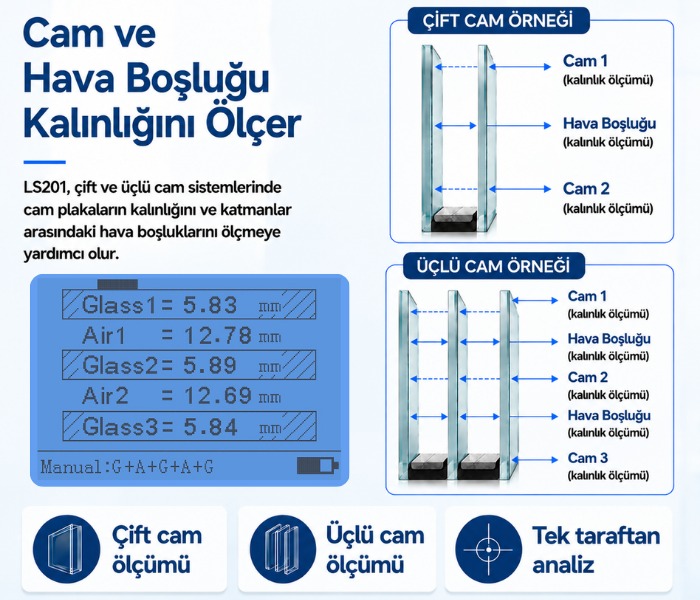

Çift Cam Ölçümü

Çift cam sistemlerinde LS201 tek ölçümde cam yapısındaki optik yansımaları analiz ederek:

• birinci cam katmanını,
• ara hava boşluğunu,
• ikinci cam katmanını

ayrı değerler halinde değerlendirebilir.

Bu sayede toplam kalınlığın yanında cam sisteminin katman yapısı hakkında daha ayrıntılı bilgi elde edilebilir.

Üçlü Cam Ölçümü

LS201 üçlü cam ve iki hava boşluğundan oluşan yalıtım camı yapılarını da ölçebilir.

Uygun cam yapısında cihaz:

• 1. cam katmanı,
• 1. hava boşluğu,
• 2. cam katmanı,
• 2. hava boşluğu,
• 3. cam katmanı

değerlerinin ayrı ayrı değerlendirilmesine yardımcı olur.

Lamine Cam Ölçümü

Linshang LS201 lamine cam sistemlerinde de kullanılabilir.

Cihaz optik olarak algılanabilen cam yüzeylerini ve toplam cam yapısını değerlendirir.

Ancak PVB veya benzeri laminasyon ara tabakaları bağımsız bir cam tabakasıymış gibi ayrıca ölçülmez.

PVB Ara Katmanı Nasıl Değerlendirilir?

Lamine camlarda iki veya daha fazla cam levha arasında PVB, EVA veya benzeri polimer ara tabakalar bulunabilir.

LS201 esas olarak optik cam yüzeylerinden oluşan yansımaları değerlendirdiği için bu polimer tabakaları bağımsız cam katmanı olarak raporlamaz.

Bu nedenle lamine cam sonuçları yorumlanırken camın bilinen yapısı dikkate alınmalıdır.

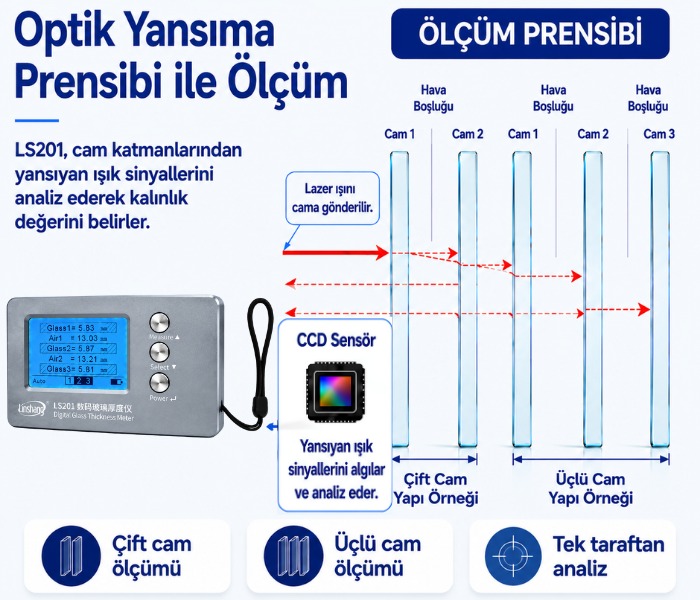

Optik Yansıma Prensibi

LS201 mekanik temasla iki yüz arasındaki mesafeyi ölçmez.

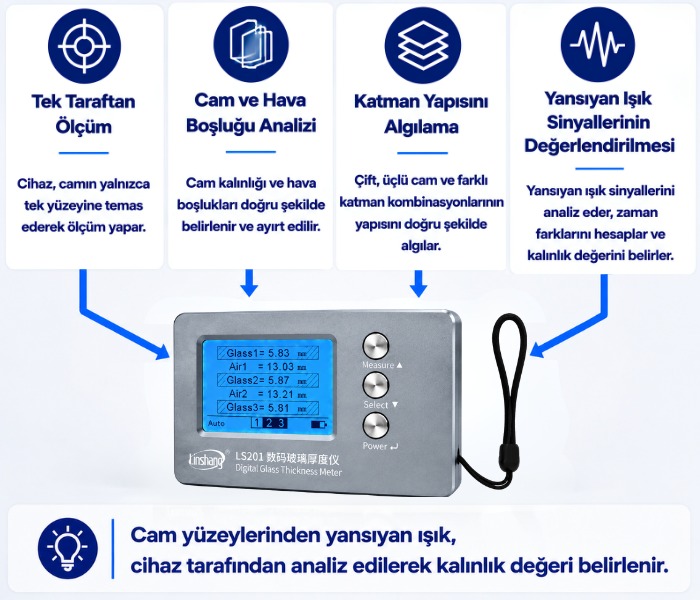

Cihazın arka bölümünden gönderilen lazer ışığı camın ön yüzeyi, arka yüzeyi ve varsa diğer cam-hava sınırlarında farklı yansımalar oluşturur.

Bu yansımaların konumları CCD algılama sistemi tarafından analiz edilerek katmanlar arasındaki optik mesafeler hesaplanır.

CCD Algılama Teknolojisi

LS201, cam içerisindeki farklı yansıma noktalarını algılamak için CCD tabanlı optik algılama sistemi kullanır.

CCD algılama teknolojisi, lazer ışığının farklı cam yüzeylerinden oluşturduğu yansımaların elektronik olarak değerlendirilmesine ve ölçüm sonucunun dijital ekranda gösterilmesine olanak tanır.

Jel veya Kuplaj Sıvısı Gerektirmez

Ultrasonik kalınlık ölçüm cihazlarının aksine LS201 cam ölçümünde akustik kuplaj kullanmaz.

Bu nedenle ölçüm yüzeyine jel, yağ veya başka bir kuplaj sıvısı uygulanmasına ihtiyaç duyulmaz.

Tahribatsız Cam Kalınlık Kontrolü

Cam üzerinde kesme, kırma veya numune çıkarma işlemine gerek kalmadan ölçüm yapılabilir.

Bu özellik LS201'i bitmiş ürünlerin, monte edilmiş camların ve saha uygulamalarındaki mevcut yapıların kontrolü için kullanışlı hale getirir.

±(0,1 mm + %1H) Ölçüm Doğruluğu

Güncel üretici teknik verisinde LS201'in ölçüm doğruluğu:

±(0,1 mm + %1H)

olarak belirtilmektedir.

Buradaki H değeri standart veya referans kalınlık değeridir.

Doğruluk Nasıl Hesaplanır?

Örneğin referans kalınlık 10 mm ise:

%1 × 10 mm = 0,1 mm

ve buna 0,1 mm sabit tolerans eklendiğinde yaklaşık:

±0,2 mm

üretici spesifikasyonu elde edilir.

Bu örnek yalnızca tolerans ifadesinin nasıl yorumlanacağını göstermek içindir.

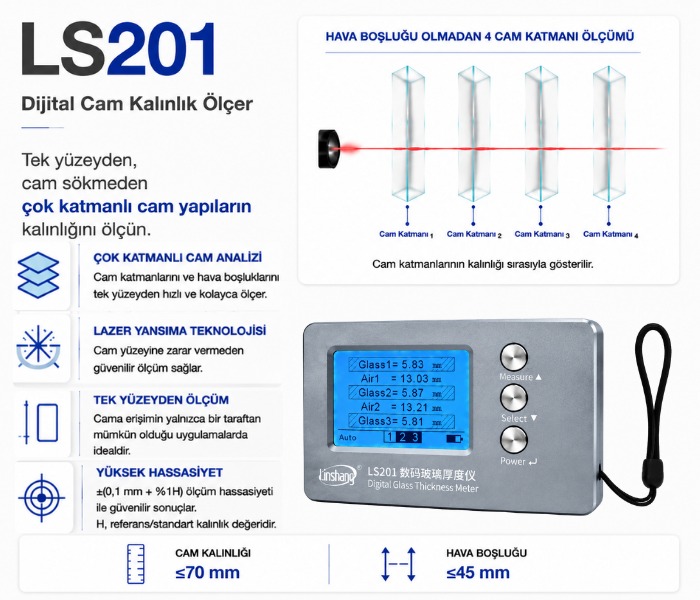

240 × 160 Piksel LCD Ekran

LS201 üzerinde 240 × 160 piksel LCD ekran bulunur.

Çok katmanlı cam yapılarında farklı cam ve hava boşluğu değerleri aynı ekranda katmanlar halinde görüntülenebilir.

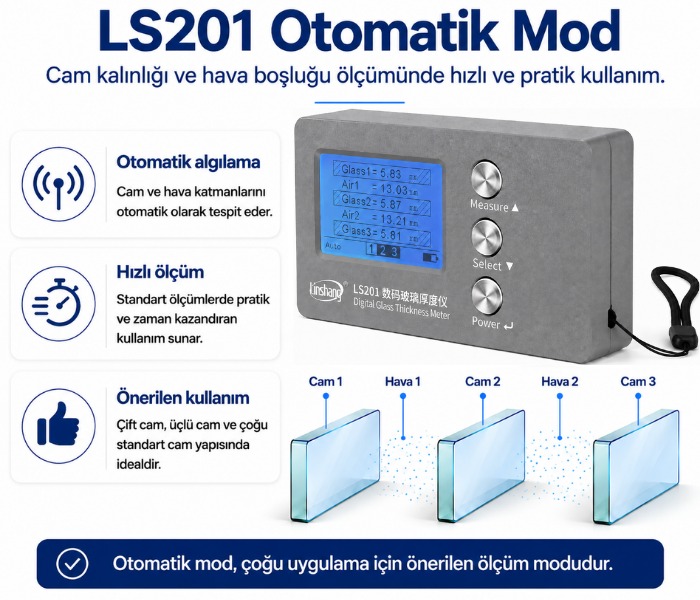

Otomatik Ölçüm Modu

Auto modu standart cam yapılarında hızlı ve kolay ölçüm yapmak için kullanılabilir.

Cihaz optik yansımaları otomatik olarak analiz ederek algılanan cam ve hava katmanlarını ölçüm sonucuyla eşleştirir.

Alternatif Otomatik Sonuçlar

Bazı cam yapılarında optik yansımalardan birden fazla olası katman kombinasyonu hesaplanabilir.

Bu durumda LS201 otomatik modda birden fazla olası sonuç sunabilir ve kullanıcı seçim tuşuyla bu sonuçlar arasında geçiş yapabilir.

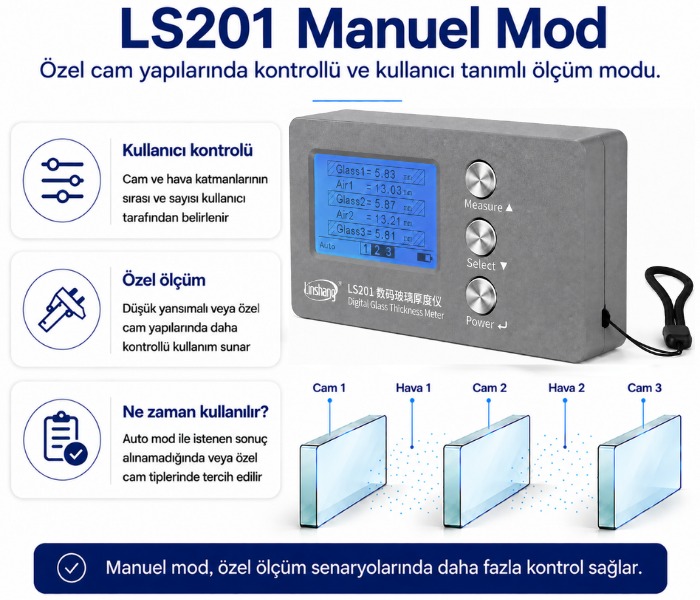

Manuel Ölçüm Modu

Standart dışı veya karmaşık cam yapılarında Manual modu kullanılabilir.

Manuel modda kullanıcı cam sisteminin yaklaşık yapısına ilişkin parametreleri tanımlayarak cihazın algıladığı yansımaların doğru cam ve hava katmanlarıyla eşleştirilmesine yardımcı olabilir.

Auto ve Manual Mod Arasındaki Fark

Minimum Cam Parçası Boyutu 5 × 50 mm

Linshang kullanım kılavuzunda ölçüm yapılabilecek minimum numune boyutu:

5 × 50 mm

olarak belirtilmektedir.

Bu değer cihazın kalınlık ölçüm aralığı değildir. Ölçüm yapılacak cam parçasının cihazın optik algılama bölgesini yeterli şekilde kapatabilmesi için gereken minimum fiziksel numune boyutunu ifade eder.

Cam Şişe ve Cam Kaplarda Kullanım

Cihazın algılama yüzeyi ölçülecek cam bölgesine düzgün şekilde yerleştirilebildiği sürece bazı cam şişe, kap veya benzeri cam ürünlerde de kalınlık kontrolü yapılabilir.

Çok eğimli veya cihazın arka ölçüm yüzeyinin tam oturmadığı bölgelerde güvenilir ölçüm alınamayabilir.

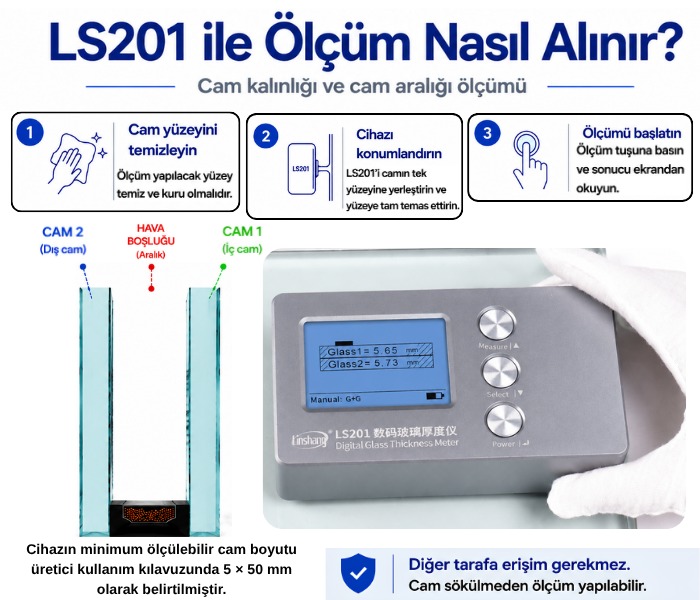

LS201 Nasıl Kullanılır?

1. Cihazı açın.
2. Gerekirse İngilizce veya Çince dil seçimini yapın.
3. Auto veya Manual ölçüm modunu seçin.
4. Ölçülecek cam yüzeyinin temiz olduğundan emin olun.
5. Cihazın arka optik algılama bölümünü cam yüzeyine tam olarak yerleştirin.
6. Ölçüm tuşuna basın.
7. Cihazın lazer yansımalarını analiz etmesini bekleyin.
8. Cam ve hava boşluğu sonuçlarını LCD ekrandan okuyun.
9. Auto modunda alternatif sonuç varsa seçim tuşuyla diğer sonucu kontrol edin.
10. Gerekirse farklı bir noktadan ölçümü tekrar edin.

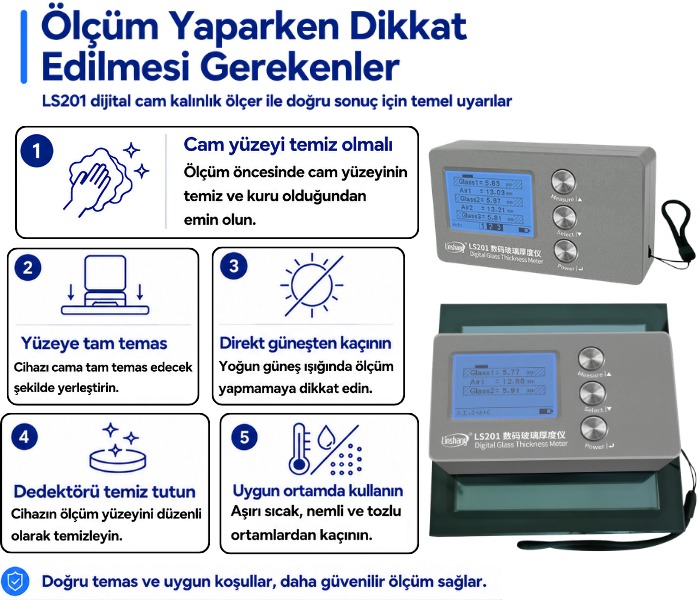

Ölçüm Yüzeyi Cama Tam Oturmalıdır

Doğru ölçüm için cihazın arka tarafındaki optik ölçüm bölgesinin cam yüzeyine düzgün şekilde yerleştirilmesi gerekir.

Cihazın eğik tutulması veya algılama alanının bir bölümünün cam dışında kalması optik yansımaları etkileyebilir.

Cam Yüzeyi Temiz Olmalıdır

Ölçüm öncesinde cam üzerindeki toz, kir ve parmak izlerinin temizlenmesi önerilir.

Yüzeyde bulunan kir veya yabancı maddeler lazer yansımalarını etkileyerek ölçüm sonucunda sapmaya neden olabilir.

Çizik ve Yüzey Bozukluklarına Dikkat

Yoğun çizik, yüzey hasarı veya optik bozukluk bulunan bölgeler ölçüm sinyalini etkileyebilir.

Şüpheli sonuçlarda camın farklı bir bölgesinde ikinci ölçüm yapılması önerilir.

Doğrudan Güneş Işığına Dikkat

Güçlü ortam ışığı veya doğrudan güneş ışığı cihazın optik algılama sistemini etkileyebilir.

Bu tür durumlarda ölçüm bölgesinin yoğun ışık kaynağından gölgelenmesi daha kararlı sonuç alınmasına yardımcı olabilir.

Üst Üste Camlara Dikkat

Ölçülmek istenmeyen başka camların kontrolsüz şekilde numunenin arkasında veya önünde bulunması fazladan optik yansımaların algılanmasına neden olabilir.

Bu durum cihazın cam yapısını yanlış yorumlamasına yol açabileceğinden ölçüm geometrisi kontrol edilmelidir.

Lazer Güvenliği

LS201 optik ölçüm sırasında lazer ışığı kullanır.

Cihazın arka bölümündeki lazer çıkışı doğrudan insan gözüne yöneltilmemeli ve cihaz ölçüm yapılmadığı sırada göze doğru çalıştırılmamalıdır.

Cam Cephelerde Kullanım

Cam cephe sistemlerinde camın kenarına ulaşmak çoğu zaman mümkün değildir.

LS201 yalnızca ön yüzeyden ölçüm yapabildiği için mevcut cam cephelerin katman yapısının saha kontrolünde kullanılabilir.

Pencere Camlarında Kullanım

PVC, alüminyum veya ahşap doğrama içerisine monte edilmiş çift ve üçlü camlarda camı çerçeveden çıkarmadan kalınlık kontrolü gerçekleştirilebilir.

Vitrin Camlarında Kullanım

Mağaza ve sergi vitrinlerinde cam kenarına erişilemeyen durumlarda ön yüzeyden kalınlık kontrolü yapılabilir.

Cam Üretiminde Kalite Kontrol

Üretim hattında tek, çift veya üçlü cam sistemlerinin katmanlarının istenen nominal değerlere uygun olup olmadığı kontrol edilebilir.

Özellikle yalıtım camlarında ara boşluk ve cam katmanlarının birlikte görüntülenmesi üretim kontrolünü kolaylaştırır.

Montaj Sonrası Kontrol

Cam montajı tamamlandıktan sonra kullanılan ürünün projedeki cam yapısıyla uyumlu olup olmadığının kontrol edilmesine yardımcı olabilir.

Bakım ve Saha Kontrolleri

Mevcut bir yapıda cam spesifikasyonunun bilinmediği durumlarda sökme işlemi yapılmadan camın yapısına ilişkin ölçüm verisi elde edilebilir.

İngilizce ve Çince Dil Seçimi

LS201 kullanıcı arayüzü İngilizce ve Çince olarak değiştirilebilir.

Dil seçimi cihazın menü ve ölçüm sonuçlarının farklı kullanıcılar tarafından daha kolay takip edilmesine yardımcı olur.

10 Dakika Otomatik Kapanma

Yaklaşık 10 dakika boyunca cihaz üzerinde işlem yapılmazsa LS201 enerji tasarrufu amacıyla otomatik olarak kapanır.

Pil Seviye Göstergesi

LCD ekrandaki pil göstergesi mevcut pil seviyesinin kullanım sırasında takip edilmesini sağlar.

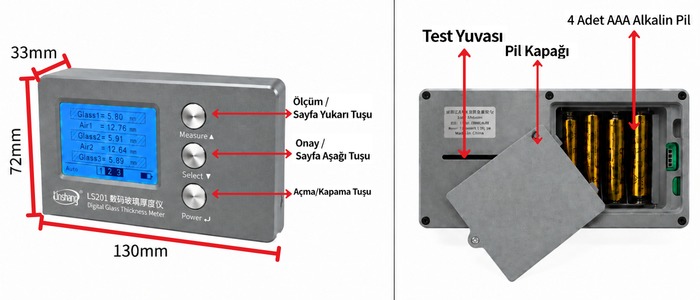

Kompakt Gövde

LS201 yaklaşık 130 × 72 × 33 mm boyutlarındadır.

Taşınabilir gövde cihazın üretim alanı, saha ve montaj kontrollerinde kolayca kullanılmasına yardımcı olur.

Yaklaşık 330 Gram Ağırlık

Cihazın belirtilen ağırlığı yaklaşık 330 gramdır.

LS201 Kullanım Alanları

• Cam üretim tesisleri
• Yalıtım camı üretimi
• Çift cam kontrolü
• Üçlü cam kontrolü
• Lamine cam kontrolü
• Cam cephe uygulamaları
• Pencere ve doğrama sistemleri
• Vitrin camları
• Cam kapılar
• Montaj sonrası kalite kontrol
• İnşaat saha kontrolleri
• Cam bakım ve servis çalışmaları
• Kalite kontrol laboratuvarları
• Mevcut yapıların cam kalınlığı kontrolü

Linshang LS201'in Öne Çıkan Avantajları

• Tek taraftan cam kalınlığı ölçümü
• Camı sökmeden ölçüm
• 70 mm'ye kadar cam kalınlığı ölçümü
• 45 mm'ye kadar hava boşluğu ölçümü
• Tek, çift ve üçlü cam desteği
• Lamine cam ölçümü
• Cam ve hava boşluklarını ayrı görüntüleme
• ±(0,1 mm + %1H) belirtilen doğruluk
• Lazer optik yansıma teknolojisi
• CCD algılama sistemi
• Auto ölçüm modu
• Manual ölçüm modu
• 240 × 160 LCD ekran
• 5 × 50 mm minimum numune boyutu
• Jel veya kuplaj sıvısı gerektirmeyen ölçüm
• Tahribatsız ölçüm
• İngilizce / Çince arayüz
• 10 dakika otomatik kapanma
• Taşınabilir kompakt gövde

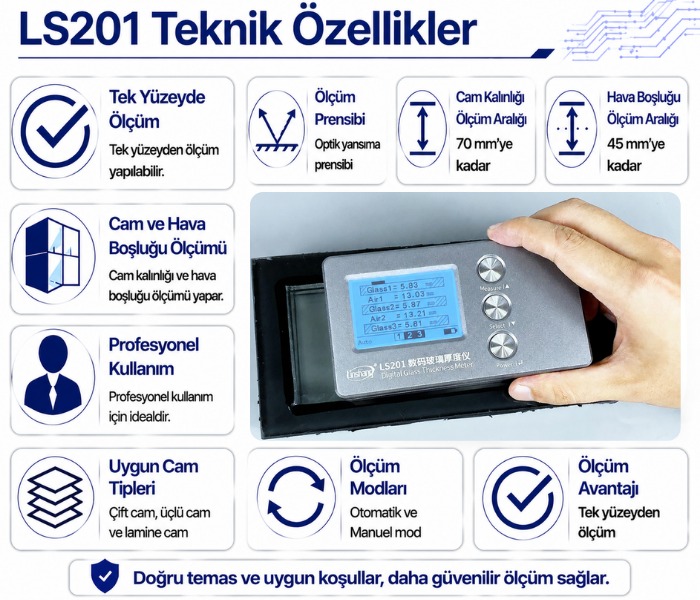

Teknik Özellikler

*Pil tipi konusunda Linshang'ın farklı güncel dil/sürüm dokümanlarında AA ve AAA şeklinde farklı bilgiler görülebilmektedir. Satışa sunulan fiziksel ürünün pil yuvası ve kutu içeriği esas alınmalıdır.

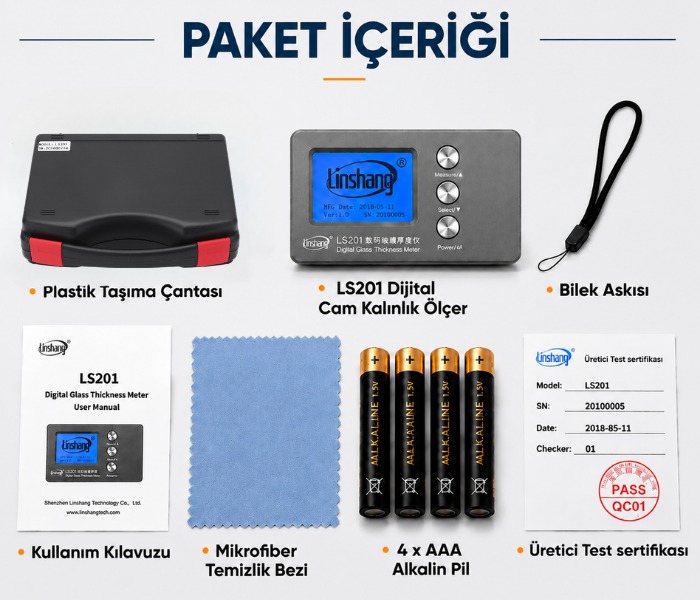

Kutu İçeriği

Önemli ölçüm aralığı bilgisi: 5 × 50 mm değeri LS201'in kalınlık ölçüm aralığı değildir; üretici tarafından belirtilen minimum ölçülebilir cam parçası boyutudur. Cihazın gerçek kapasitesi 70 mm'ye kadar cam kalınlığı ve 45 mm'ye kadar hava boşluğudur.

Lamine cam bilgisi: LS201 lamine cam yapılarının kontrolünde kullanılabilir; ancak PVB veya benzeri polimer laminasyon ara tabakaları bağımsız bir cam katmanı şeklinde ölçülmez.

Doğruluk bilgisi: ±(0,1 mm + %1H) değeri üreticinin belirttiği ölçüm doğruluğudur. H, referans veya standart kalınlık değerini ifade eder.

Optik ölçüm bilgisi: LS201 lazer yansıma ve CCD algılama yöntemiyle çalışır. Ölçüm yüzeyindeki yoğun kir, çizik, parmak izi, cihazın cama tam oturmaması veya güçlü doğrudan güneş ışığı ölçüm sonucunu etkileyebilir.

Lazer güvenliği: Cihazın optik/lazer çıkışı doğrudan göze yöneltilmemelidir.

Test sertifikası bilgisi: Standart pakette belirtilen üretici test sertifikası, ayrıca açıkça belirtilmediği sürece ISO/IEC 17025 kapsamında akredite kalibrasyon sertifikası olarak değerlendirilmemelidir.
