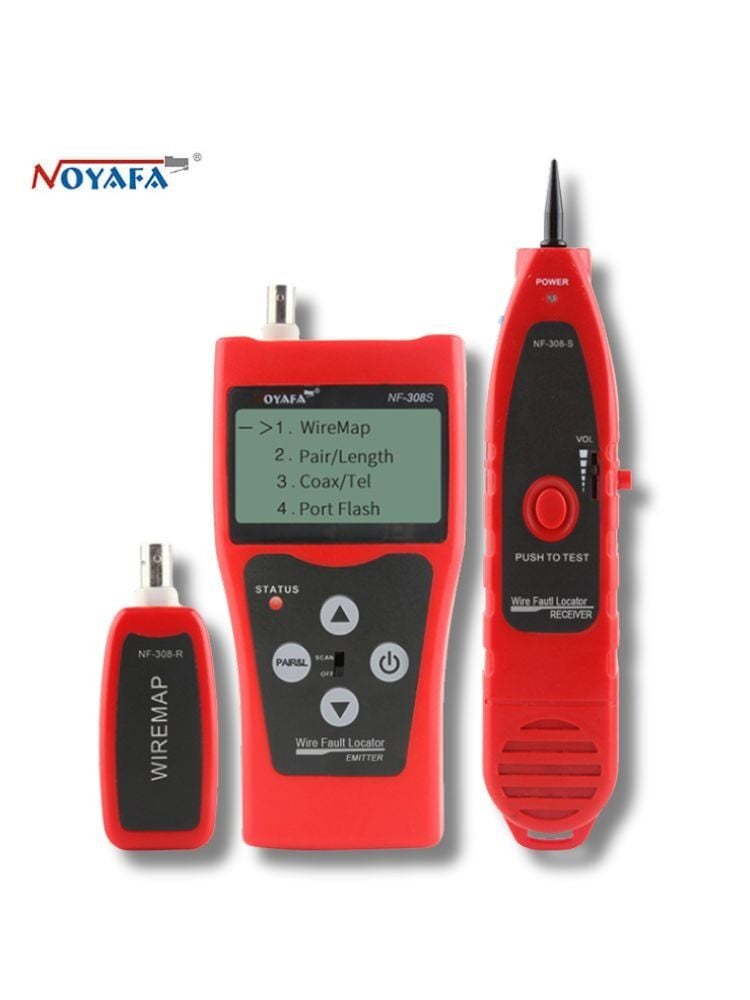

NOYAFA NF-308S Network Kablo Test Cihazı RJ45 RJ11 BNC PoE Tester

NOYAFA NF-308S Kablo Test ve Bulma Cihazı | TDR, PoE ve Port Flash

NOYAFA NF-308S; ağ, telefon, koaksiyel ve USB kabloların bulunması, bağlantı hatalarının kontrol edilmesi ve RJ45 kabloların uzunluğunun ölçülmesi için geliştirilmiş çok fonksiyonlu bir kablo test cihazıdır. RJ45, RJ11, BNC ve USB kabloları destekleyen cihaz; ağ kurulumu, teknik servis, güvenlik sistemi montajı ve kablolama bakım çalışmalarında kullanılabilir.

NF-308 modeline göre geliştirilmiş fonksiyonlara sahip olan NF-308S; TDR tabanlı kablo uzunluk ölçümü, ±%2’ye kadar belirtilen uzunluk ölçüm hassasiyeti, Port Flash, PoE algılama ve DC polarite testi gibi özellikleri tek cihazda bir araya getirir. Renkli ekranı ve taşınabilir yapısı sayesinde sahada hızlı ve anlaşılır ölçüm yapılmasına yardımcı olur.

NOYAFA NF-308S Özellikleri

• RJ45 Cat5e ve Cat6e ağ kablolarını bulabilir ve test edebilir.
• RJ11 telefon kablolarını takip edebilir.
• BNC koaksiyel kabloların iletkenlik kontrolünü destekler.
• USB kabloların bulunmasına yardımcı olur.
• RJ45 kablolarda TDR tabanlı uzunluk ölçümü yapabilir.
• 5–350 metre aralığında hassas kablo uzunluk ölçümünü destekler.
• Genel kablo test ve izleme mesafesi 1000 metreye kadar belirtilmiştir.
• Uzunluk ölçümünde ±%2’ye kadar belirtilen hassasiyet sunar.
• Açık devre ve kısa devre mesafesini belirleyebilir.
• Kablo kopukluğu ve bağlantı hatalarını tespit eder.
• Ters bağlantı ve çapraz bağlantıları kontrol eder.
• RJ45 ve BNC kablo iletkenlerini doğrulayabilir.
• Port Flash özelliğiyle switch veya hub portunu bulabilir.
• PoE gerilim varlığını algılayabilir.
• 0.5–60V DC polarite testi yapabilir.
• Ana girişte 100V dayanım özelliği belirtilmiştir.
• Kablo uzunluğu kalibrasyonunu destekler.
• Renkli ekrana sahiptir.
• Arka aydınlatma fonksiyonu bulunur.
• Otomatik gecikmeli kapanma özelliğine sahiptir.

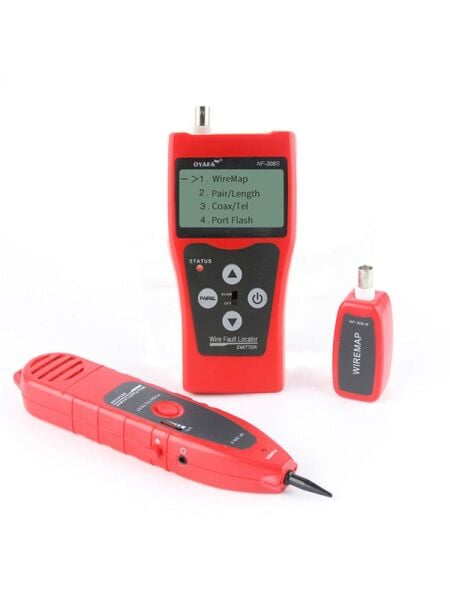

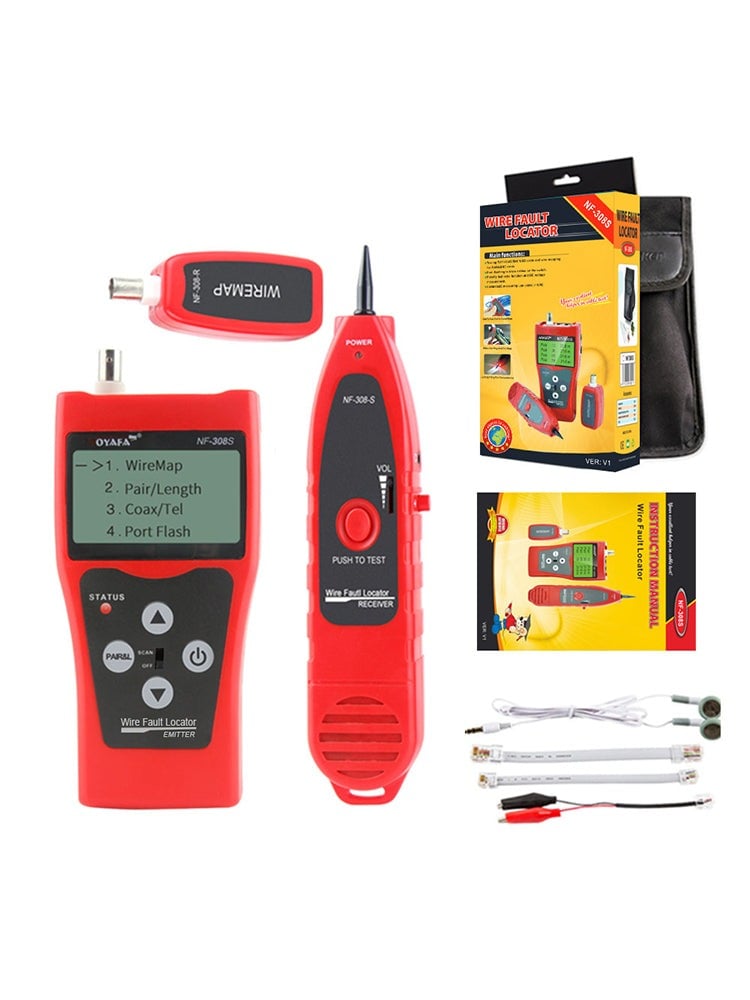

• Bir adet uzak test ünitesiyle birlikte sunulur.

RJ45, RJ11, BNC ve USB Kablo Bulma

NOYAFA NF-308S, farklı kablo türlerinin güzergâhını takip etmeye ve kablo demetleri içerisindeki doğru kabloyu belirlemeye yardımcı olur. Cihazın desteklediği kablo türleri arasında ağ, telefon, koaksiyel ve USB kablolar yer alır.

• Cat5e ağ kabloları
• Cat6e ağ kabloları
• RJ11 telefon kabloları
• BNC koaksiyel kablolar
• USB kablolar

Kablo izleme performansı kablonun uzunluğuna, ekranlamasına, ortam parazitine, kablo yoğunluğuna ve bağlantı durumuna göre değişebilir.

TDR ile Kablo Uzunluğu Ölçümü

NF-308S, RJ45 ağ kablolarında TDR tabanlı uzunluk ölçümü yapabilir. TDR yöntemi, kablo içerisine gönderilen sinyalin geri dönüş süresini değerlendirerek kablo uzunluğunun veya hata noktasına olan mesafenin hesaplanmasını sağlar.

Ürün bilgilerinde hassas uzunluk ölçüm aralığı 5–350 metre olarak belirtilmiştir. Genel maksimum kablo test mesafesi ise 1000 metreye kadar verilmektedir. Ölçüm aralığı ve doğruluk kullanılan kablo tipi, kalibrasyon değeri ve bağlantı koşullarına göre değişebilir.

±%2 Kablo Uzunluk Ölçüm Hassasiyeti

NOYAFA NF-308S için kablo uzunluk ölçüm hassasiyeti ±%2’ye kadar belirtilmiştir. Doğru sonuç için ölçülen kablonun yapısına uygun kalibrasyon değeri seçilmelidir.

Farklı üreticilere ait kabloların iletim özellikleri değişebileceğinden, bilinen uzunluktaki aynı tip bir kabloyla kalibrasyon yapılması ölçüm sonucunu iyileştirebilir.

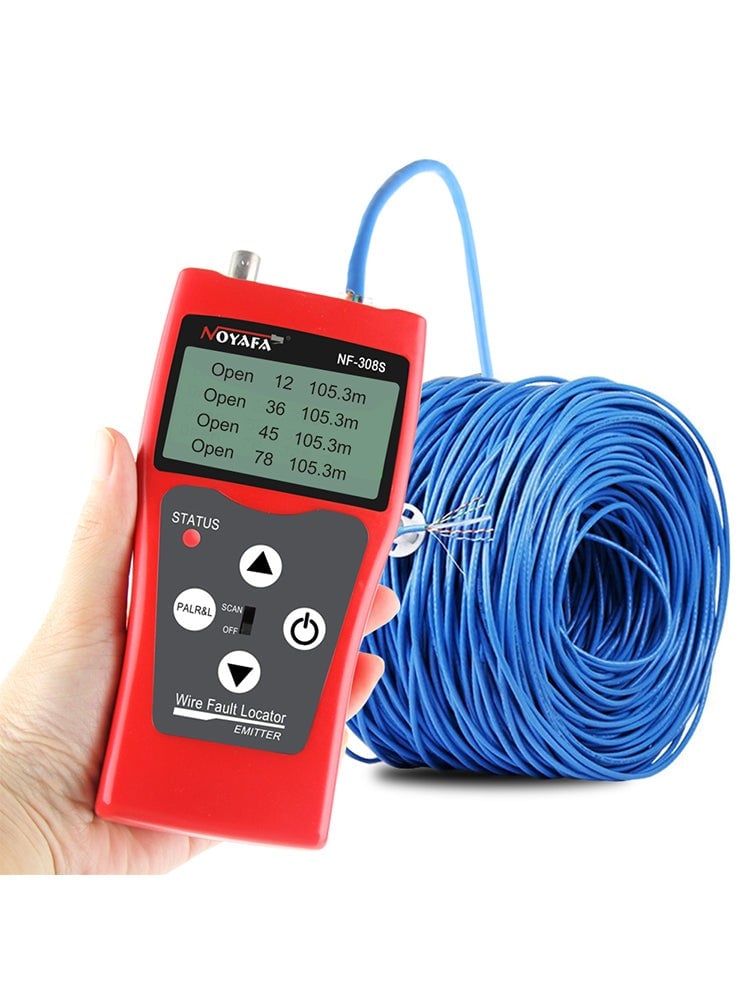

Açık Devre Mesafesi Tespiti

Cihaz, kablo içerisindeki kopukluk veya açık devre durumunun test cihazından yaklaşık ne kadar uzakta bulunduğunu belirlemeye yardımcı olur. Bu özellik, uzun kablolarda arızalı bölgenin tamamını kontrol etmek yerine doğrudan ilgili noktaya yönelmeyi kolaylaştırır.

Kısa Devre Mesafesi Tespiti

NF-308S, RJ45 kablolarda kısa devre bulunan noktaya olan mesafenin belirlenmesini destekler. Kablo damarlarının birbirine temas ettiği veya bağlantının hatalı yapıldığı bölge yaklaşık olarak tespit edilebilir.

Kablo Bağlantı Hatası Kontrolü

NOYAFA NF-308S, Cat5e, Cat6e ve BNC kablolardaki temel bağlantı hatalarının kontrol edilmesine yardımcı olur.

• Açık devre
• Kısa devre
• Ters bağlantı
• Çapraz bağlantı
• Jumper veya hatalı damar sıralaması
• Eksik iletken bağlantısı

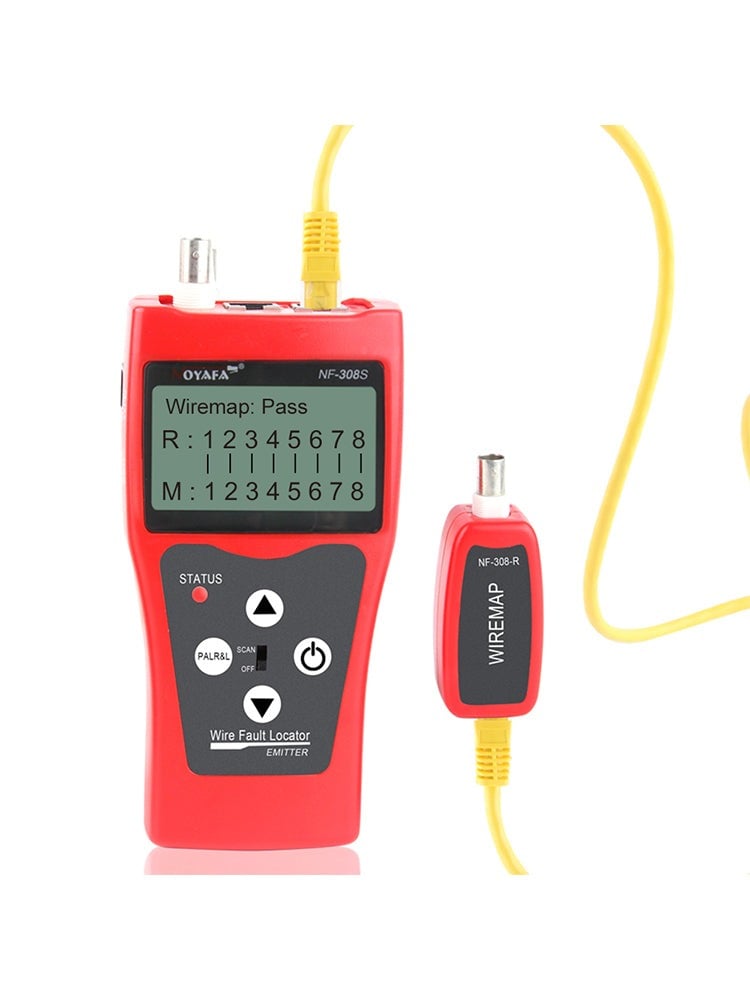

Test sonucu, kablonun uç bağlantılarındaki iletken sırasının ve devamlılığının değerlendirilmesini sağlar.

RJ45 ve BNC İletken Doğrulama

Cihaz, RJ45 ağ kablosundaki damarların ve BNC koaksiyel kablodaki iletkenlerin bağlantı durumunu kontrol edebilir. Böylece yeni hazırlanmış kablolar veya mevcut tesisattaki bağlantılar devreye alınmadan önce test edilebilir.

Port Flash ile Switch Portu Bulma

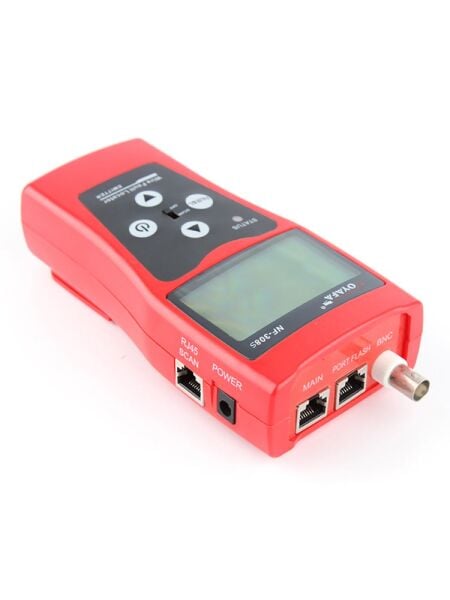

Port Flash özelliği, test edilen ağ kablosunun bağlı olduğu switch veya hub portundaki bağlantı LED’inin yanıp sönmesini sağlayarak doğru portun bulunmasına yardımcı olur.

Bu özellik, çok sayıda bağlantının bulunduğu ağ kabinetlerinde kablonun hangi porta bağlı olduğunu hızlı şekilde belirlemek için kullanılabilir.

PoE Algılama

NOYAFA NF-308S, ağ hattında PoE gerilimi bulunup bulunmadığının kontrol edilmesini destekler. IP kamera, access point, IP telefon ve benzeri PoE destekli cihazların bağlantı noktalarında ön kontrol yapılabilir.

PoE geriliminin algılanması, hattın bağlı cihaza yeterli güç sağlayabildiğini veya kullanılan PoE standardıyla tam uyumlu olduğunu tek başına kanıtlamaz. Güç kapasitesi ve standart doğrulaması için uygun PoE yük test cihazı gerekebilir.

DC Gerilim ve Polarite Testi

Polarite testi fonksiyonu, 0.5V ile 60V arasındaki DC gerilimlerin polaritesini kontrol etmeye yardımcı olur. Telekomünikasyon, düşük gerilim besleme ve bazı kablolama sistemlerinde pozitif ve negatif hatların belirlenmesinde kullanılabilir.

Bu fonksiyon yalnızca belirtilen DC gerilim aralığında kullanılmalıdır. Şebeke gerilimi veya sınırı aşan elektrik sistemleri ölçülmemelidir.

100V Ana Giriş Dayanımı

NF-308S ana girişinde 100V seviyesine kadar dayanım özelliği belirtilmiştir. Bu değer, cihazın her tür elektrik hattında veya şebeke geriliminde güvenli şekilde kullanılabileceği anlamına gelmez.

Kablo testinden önce hattın aktif enerji taşımadığından emin olunmalıdır. PoE ve düşük gerilim testleri dışında enerjili elektrik tesisatlarında kullanılmamalıdır.

Kablo Uzunluğu Kalibrasyonu

Uzunluk kalibrasyonu, farklı kablo tiplerinin elektriksel yayılma özelliklerine göre ölçüm sonucunun uyarlanmasını sağlar. Bilinen uzunluktaki bir referans kablo kullanılarak yapılan kalibrasyon, aynı tip kablolardaki sonraki ölçümlerin doğruluğunu artırabilir.

Renkli ve Arka Aydınlatmalı Ekran

Renkli ekran; kablo bağlantı durumunun, uzunluk ölçümünün, hata sonuçlarının ve cihaz fonksiyonlarının anlaşılır biçimde görüntülenmesini sağlar. Arka aydınlatma özelliği karanlık pano, kabinet ve saha ortamlarında ekran okunabilirliğini artırır.

Uzak Test Ünitesi

Cihazla birlikte sunulan uzak test ünitesi, kablonun diğer ucuna bağlanarak damar sıralaması ve bağlantı durumunun uçtan uca kontrol edilmesini sağlar.

Uzak test ünitesi özellikle duvar içi kablolama, farklı odalar arasındaki hatlar ve uzun ağ tesisatlarında kullanım kolaylığı sunar.

Otomatik Kapanma

Otomatik gecikmeli kapanma fonksiyonu, cihaz kullanılmadığında güç tüketimini azaltır. Bu özellik, saha çalışmalarında batarya kullanım süresinin uzatılmasına yardımcı olur.

Yazılım Watchdog Tasarımı

Tek kartlı bilgisayar yazılım watchdog tasarımı, cihaz yazılımının kararlı şekilde çalışmasını ve olası sistem kilitlenmelerinde otomatik olarak yeniden başlatılmasını destekler.

Doğru Kullanım İçin Öneriler

• Test öncesinde kablonun aktif enerji taşımadığı kontrol edilmelidir.
• Şebeke elektriğine bağlı kablolar test edilmemelidir.
• RJ45 uzunluk ölçümünde uygun kablo tipi ve kalibrasyon değeri seçilmelidir.
• Kablo uçları temiz ve sağlam konnektörlere sahip olmalıdır.
• Uzak test ünitesi doğru kablo ucuna bağlanmalıdır.
• PoE testi yalnızca ön kontrol olarak değerlendirilmelidir.
• Kablo izleme sırasında güçlü elektromanyetik kaynaklardan uzak durulmalıdır.
• Ekranlı kablolarda izleme mesafesinin azalabileceği dikkate alınmalıdır.

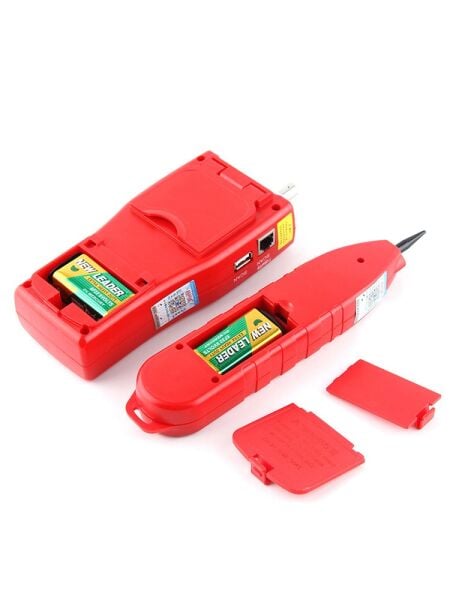

• Batarya seviyesi düşük olduğunda ölçüm öncesinde bataryalar değiştirilmelidir.
• Cihaz kuru ve temiz bir ortamda saklanmalıdır.

Kullanım Alanları

• Ağ kablosu kurulumu ve bakımı
• Data center ve sistem odaları
• Switch ve patch panel bağlantıları
• IP kamera sistemleri
• Telefon tesisatları
• Koaksiyel kablo sistemleri
• Teknik servis uygulamaları
• Elektrik ve elektronik bakım çalışmaları
• Ofis ve bina ağ altyapıları
• Saha kablolama testleri

NOYAFA NF-308S Kimler İçin Uygundur?

• Ağ teknisyenleri
• Elektrik ve elektronik teknisyenleri
• IP kamera montaj ekipleri
• Telekomünikasyon personeli
• Sistem ve ağ yöneticileri
• Teknik servis çalışanları
• Bina otomasyonu ve zayıf akım ekipleri

NOYAFA NF-308S’nin Öne Çıkan Avantajları

• RJ45, RJ11, BNC ve USB kablo izleme
• 5–350 metre TDR uzunluk ölçümü
• 1000 metreye kadar belirtilen maksimum kablo mesafesi
• ±%2’ye kadar uzunluk ölçüm hassasiyeti
• Açık ve kısa devre mesafesi tespiti
• Kablo bağlantı hatası kontrolü
• Port Flash fonksiyonu
• PoE algılama
• 0.5–60V DC polarite testi
• Kablo uzunluğu kalibrasyonu
• Renkli ve aydınlatmalı ekran
• Otomatik kapanma

Teknik Özellikler

Önemli Güvenlik Bilgisi

NOYAFA NF-308S, ağ ve düşük gerilim kablolama sistemlerinde test amacıyla kullanılmalıdır. Ana giriş için belirtilen 100V dayanım değeri, cihazın şebeke elektriğinde veya yüksek enerjili elektrik tesisatlarında güvenli olduğu anlamına gelmez.

PoE geriliminin algılanması yalnızca hatta gerilim bulunduğunu gösteren bir ön kontroldür. Hattın bağlı cihaza yeterli gücü sağlayıp sağlamadığını doğrulamak için uygun PoE yük ve standart test cihazı kullanılmalıdır.
