NOYAFA NF-388 Kablo Test ve Bulma Cihazı | 8 Uzak Ünite, PoE ve Port Flash

NOYAFA NF-388 Kablo Test ve Bulma Cihazı | 8 Uzak Test Ünitesi

NOYAFA NF-388; ağ, telefon, koaksiyel ve USB kabloların bulunması, kablo bağlantı hatalarının kontrol edilmesi ve RJ45 ağ kablolarının uzunluğunun ölçülmesi için geliştirilmiş çok fonksiyonlu bir kablo test cihazıdır. RJ45, RJ11, BNC ve USB kabloları destekleyen cihaz; ağ kurulumu, zayıf akım sistemleri, güvenlik kamerası tesisatları, teknik servis ve bakım uygulamalarında kullanılabilir.

Sekiz adet uzak test ünitesi sayesinde farklı kabloların uçları numaralandırılarak hızlı şekilde tanımlanabilir. Port Flash, PoE algılama, polarite testi, kablo uzunluk kalibrasyonu ve hata mesafesi belirleme özellikleriyle kablolama çalışmalarının daha düzenli ve verimli gerçekleştirilmesine yardımcı olur.

NOYAFA NF-388 Özellikleri

• RJ45 Cat5e ve Cat6e ağ kablolarını bulabilir ve test edebilir.
• RJ11 telefon kablolarını takip edebilir.
• BNC koaksiyel kabloların bağlantı kontrolünü destekler.
• USB kabloların bulunmasına yardımcı olur.
• Bükümlü çift kabloların izlenmesinde kullanılabilir.
• RJ45 ağ kablolarında uzunluk ölçümü yapabilir.
• 1000 metreye kadar belirtilen maksimum kablo uzunluğunu destekler.
• Kablo uzunluğu kalibrasyonuna sahiptir.
• Kopuk veya açık devre noktasına olan mesafeyi belirleyebilir.
• Kısa devre ve bağlantı hatalarını tespit eder.
• Ters bağlantı ve çapraz bağlantıları kontrol eder.
• Jumper ve hatalı damar sıralamasını belirlemeye yardımcı olur.
• RJ45 ve BNC iletkenlerini doğrulayabilir.
• Port Flash özelliğiyle switch veya hub üzerindeki doğru portu bulabilir.
• PoE gerilim varlığını algılayabilir.
• Polarite testini destekler.
• Sekiz adet uzak test ünitesiyle birlikte sunulur.
• Renkli ve arka aydınlatmalı ekrana sahiptir.
• Kalibrasyon verilerini hafızada saklayabilir.
• Otomatik gecikmeli kapanma özelliğine sahiptir.
• Yazılım watchdog tasarımıyla kararlı çalışma sunar.

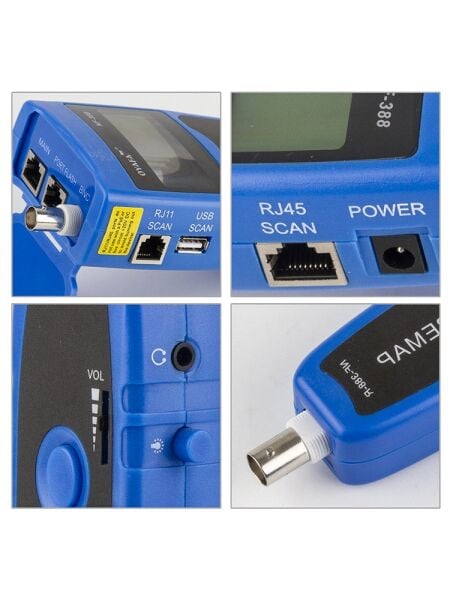

RJ45, RJ11, BNC ve USB Kablo Bulma

NOYAFA NF-388, kablo demetleri içerisindeki doğru hattın belirlenmesine ve kablo güzergâhının takip edilmesine yardımcı olur. Ağ, telefon, koaksiyel ve USB kablolar üzerinde kullanılabilmesi, cihazın farklı zayıf akım tesisatlarında değerlendirilmesini sağlar.

• Cat5e ağ kabloları
• Cat6e ağ kabloları
• RJ11 telefon kabloları
• BNC koaksiyel kablolar
• USB kablolar
• Bükümlü çift kablolar

Kablo izleme performansı; kablonun ekranlı olup olmamasına, uzunluğuna, ortamda bulunan elektromanyetik parazite, kablo yoğunluğuna ve bağlantı durumuna göre değişebilir.

RJ45 Kablo Uzunluğu Ölçümü

Cihaz, RJ45 ağ kablolarının uzunluğunu ölçebilir. Bu özellik, yeni kurulan veya mevcut tesisatta bulunan ağ kablolarının yaklaşık uzunluğunun belirlenmesini sağlar.

Ürün için belirtilen maksimum kablo uzunluğu 1000 metre veya 3200 feet seviyesindedir. Gerçek ölçüm performansı kablo tipi, kablonun elektriksel özellikleri, bağlantı kalitesi ve yapılan kalibrasyona göre değişebilir.

Kablo Uzunluğu Kalibrasyonu

Uzunluk kalibrasyonu, farklı üretici ve yapıdaki ağ kablolarının elektriksel yayılma özelliklerine göre cihazın ölçüm değerinin ayarlanmasını sağlar.

Bilinen uzunluktaki ve ölçülecek kabloyla aynı özelliklere sahip bir referans kablo üzerinden kalibrasyon yapılması, sonraki uzunluk ölçümlerinin doğruluğunu artırmaya yardımcı olabilir.

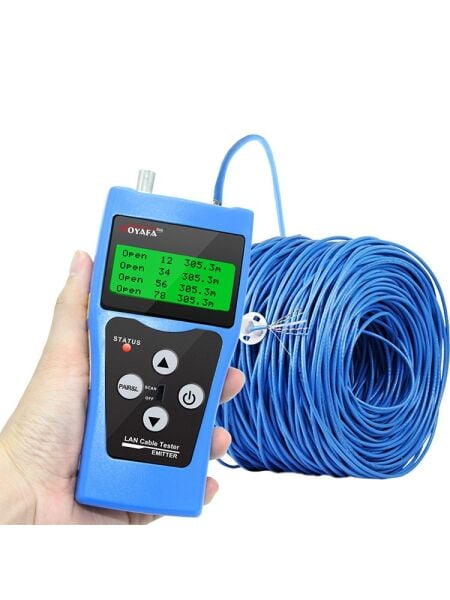

Kopuk Noktasına Olan Mesafenin Belirlenmesi

NOYAFA NF-388, kabloda bulunan açık devre veya kopukluk noktasına olan yaklaşık mesafeyi belirlemeye yardımcı olur. Uzun kablo hatlarında arızalı bölgenin daha hızlı bulunmasını sağlayarak kablonun tamamının kontrol edilmesi ihtiyacını azaltabilir.

Kablo Bağlantı Hatası Kontrolü

Cihaz, Cat5e, Cat6e ve BNC kablolarda oluşabilecek temel bağlantı sorunlarını kontrol edebilir.

• Açık devre
• Kısa devre
• Ters bağlantı
• Çapraz bağlantı
• Jumper bağlantı hatası
• Eksik veya hatalı damar sıralaması
• Hatlar arası parazit veya karışma belirtileri

8 Uzak Test Ünitesi

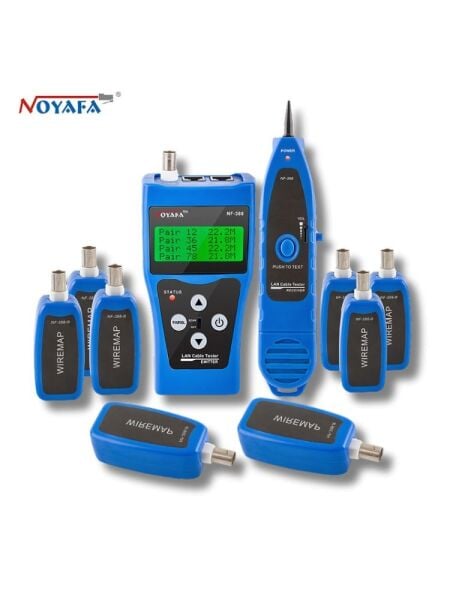

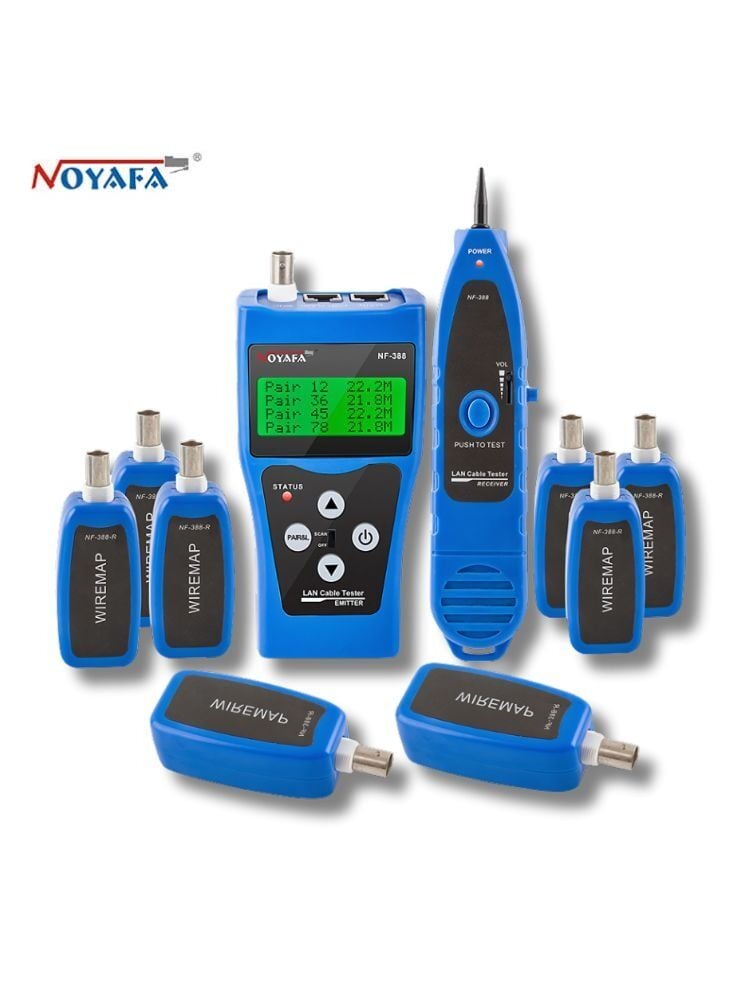

Cihazla birlikte sekiz adet uzak test ünitesi sunulur. Uzak üniteler, farklı odalara, prizlere veya kablo uçlarına bağlanarak hatların numaralandırılmasını ve doğru kablo ucunun belirlenmesini kolaylaştırır.

• Birden fazla ağ prizinin tanımlanması
• Patch panel bağlantılarının eşleştirilmesi
• Farklı odalardaki kabloların numaralandırılması
• Saha kablolamasında kablo uçlarının bulunması
• Çoklu hatların sırayla test edilmesi

Sekiz uzak test ünitesi, sekiz kablonun tamamen eş zamanlı ölçülmesinden ziyade farklı kablo uçlarının önceden numaralandırılarak ana cihaz üzerinden daha hızlı tanımlanmasını sağlar.

Port Flash ile Switch Portu Bulma

Port Flash özelliği, test edilen ağ kablosunun bağlı olduğu switch veya hub portundaki bağlantı LED’inin yanıp sönmesini sağlayarak doğru portun bulunmasına yardımcı olur.

PoE Algılama

NOYAFA NF-388, ağ kablosunda PoE gerilimi bulunup bulunmadığının kontrol edilmesini destekler. IP kamera, kablosuz erişim noktası, IP telefon ve benzeri PoE destekli cihazların bağlantı noktalarında ön kontrol yapılabilir.

PoE algılama sonucu yalnızca hatta PoE gerilimi bulunduğunu gösteren bir ön kontroldür. Hattın bağlı cihaza yeterli güç sağlayabildiğini, kablo kaybını veya PoE standardıyla tam uyumluluğu tek başına doğrulamaz.

Polarite Testi

Polarite testi, düşük gerilimli DC hatlarda pozitif ve negatif bağlantı yönünün belirlenmesine yardımcı olur. Telefon, telekomünikasyon ve düşük gerilim besleme hatlarının kontrolünde kullanılabilir.

Polarite testi yalnızca ürünün izin verdiği düşük gerilimli devrelerde kullanılmalıdır. Şebeke elektriğine veya yüksek enerjili güç hatlarına bağlanmamalıdır.

Renkli ve Arka Aydınlatmalı Ekran

Renkli ekran; kablo bağlantı durumunun, uzunluk ölçümünün, hata sonuçlarının ve seçilen fonksiyonların anlaşılır biçimde görüntülenmesini sağlar. Arka aydınlatma özelliği, karanlık pano, kabinet ve saha ortamlarında ekranın daha rahat okunmasına yardımcı olur.

Kalibrasyon Verisi Hafızası

Cihaz, kablo uzunluğu ölçümlerinde kullanılan kalibrasyon verilerini hafızasında saklayabilir. Böylece aynı kablo tipi üzerinde yapılan sonraki ölçümlerde kalibrasyon ayarlarının tekrar kullanılması kolaylaşır.

Otomatik Kapanma

Otomatik gecikmeli kapanma fonksiyonu, cihaz belirli bir süre kullanılmadığında güç tüketimini azaltır. Bu özellik saha çalışmalarında pil ömrünün uzatılmasına yardımcı olur.

Yazılım Watchdog Tasarımı

Tek kartlı bilgisayar yazılım watchdog tasarımı, cihaz yazılımının kararlı biçimde çalışmasına yardımcı olur. Olası yazılım kilitlenmelerinde sistemin çalışma durumunu yeniden düzenleyerek güvenilir kullanımı destekler.

Doğru Kullanım İçin Öneriler

• Test öncesinde kablonun aktif elektrik enerjisi taşımadığı kontrol edilmelidir.
• Şebeke gerilimine bağlı kablolar test edilmemelidir.
• Uzunluk ölçümünde doğru kablo tipi ve kalibrasyon değeri seçilmelidir.
• Kablo uçları temiz ve sağlam konnektörlere sahip olmalıdır.
• Uzak test üniteleri doğru kablo uçlarına bağlanmalıdır.
• PoE testi yalnızca ön kontrol olarak değerlendirilmelidir.
• Kablo izleme sırasında güçlü elektromanyetik kaynaklardan uzak durulmalıdır.
• Ekranlı kablolarda izleme mesafesinin azalabileceği dikkate alınmalıdır.
• Düşük pil durumunda ölçüm sonuçları alınmadan önce piller yenilenmelidir.
• Cihaz kuru ve temiz ortamda saklanmalıdır.

Kullanım Alanları

• Ağ kablosu kurulumu ve bakımı
• Data center ve sistem odaları
• Switch ve patch panel bağlantıları
• IP kamera sistemleri
• Telefon tesisatları
• Koaksiyel kablo sistemleri
• Teknik servis uygulamaları
• Zayıf akım tesisatları
• Ofis ve bina ağ altyapıları
• Saha kablolama testleri

NOYAFA NF-388’in Öne Çıkan Avantajları

• RJ45, RJ11, BNC ve USB kablo izleme
• RJ45 kablo uzunluk ölçümü
• 1000 metreye kadar belirtilen maksimum kablo uzunluğu
• Kablo uzunluğu kalibrasyonu
• Kopuk noktasına olan mesafeyi belirleme
• Açık ve kısa devre kontrolü
• Ters ve çapraz bağlantı tespiti
• Sekiz adet uzak test ünitesi
• Port Flash fonksiyonu
• PoE algılama
• Polarite testi
• Renkli ve aydınlatmalı ekran
• Kalibrasyon verisi hafızası
• Otomatik kapanma

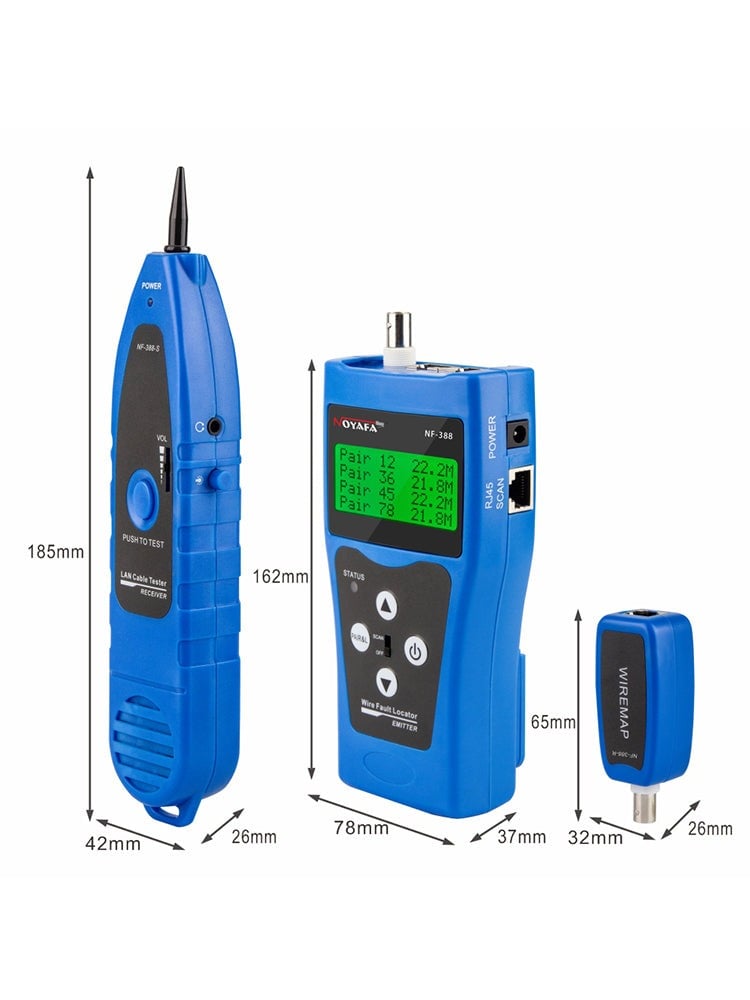

Teknik Özellikler

Önemli Güvenlik Bilgisi

NOYAFA NF-388, ağ, telefon ve düşük gerilimli zayıf akım kablolarının test edilmesi için tasarlanmıştır. Şebeke elektriğine bağlı veya yüksek enerjili elektrik tesisatlarında kullanılmamalıdır.

PoE algılama özelliği yalnızca hatta PoE gerilimi bulunduğunu gösteren bir ön kontroldür. Hattın yeterli gücü sağlayıp sağlamadığını veya bağlı cihazla tam uyumlu olduğunu doğrulamak için uygun PoE yük ve standart test cihazı kullanılmalıdır.
