NOYAFA NF-8209Pro Ağ Test Cihazı | PoE, Ping, Kablo Takip ve Uzunluk Ölçümü

NOYAFA NF-8209Pro Ağ Test Cihazı | PoE, Ping ve Kablo Takip

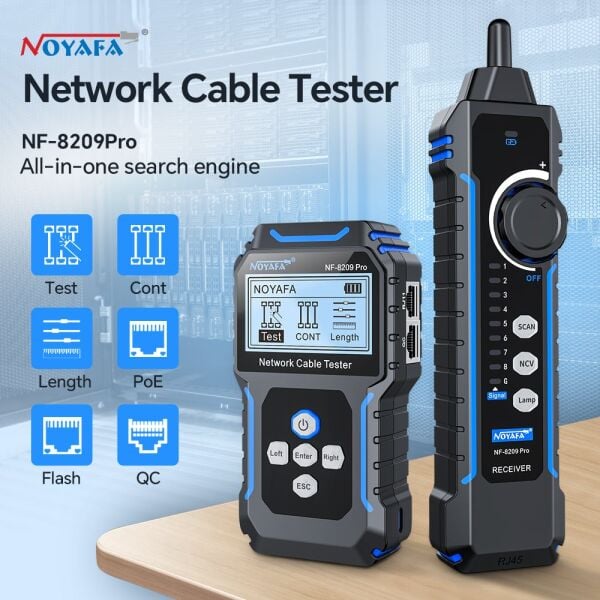

NOYAFA NF-8209Pro; profesyonel ağ kurulumu, bakım, kablo kontrolü ve arıza tespit işlemleri için geliştirilmiş çok fonksiyonlu bir network test cihazıdır. Ethernet ve telefon kablolarındaki bağlantı hatalarını analiz ederek ağ altyapısında karşılaşılan sorunların hızlı şekilde belirlenmesine yardımcı olur.

Kablo sıralama testi, uzunluk ölçümü, analog ve dijital kablo takip, PoE analizi, Ping testi, Port Flash, ağ hız algılama ve NCV temassız gerilim kontrolü gibi fonksiyonları tek cihazda bir araya getirir. Veri merkezi, teknik servis, güvenlik kamerası kurulumu ve saha bakım uygulamalarında kullanılabilir.

NOYAFA NF-8209Pro Özellikleri

• RJ45 ve RJ11 bağlantılı ağ ve telefon kablolarının test edilmesini destekler.
• CAT5 ve CAT6 Ethernet kablolarıyla kullanılabilir.
• Wiremap testiyle kablo damarlarının doğru sıralanıp sıralanmadığını kontrol eder.
• Kopukluk, kısa devre, çapraz bağlantı ve split pair hatalarını tespit etmeye yardımcı olur.
• Analog ve dijital kablo takip modlarını destekler.
• Uygun koşullarda 600 metreye kadar kablo takip işlemi yapılabilir.
• 2.5–200 metre arasındaki kabloların uzunluğunu ölçebilir.
• Farklı kablo türleri için kalibrasyon desteği sunar.
• IEEE 802.3af ve IEEE 802.3at PoE sistemlerinin kontrolünde kullanılabilir.
• Ethernet hattındaki PoE gerilimini analiz etmeye yardımcı olur.
• Ping testiyle ağ bağlantısının aktif olup olmadığını kontrol eder.
• Port Flash fonksiyonuyla kablonun bağlı olduğu switch portunu bulmaya yardımcı olur.
• 10/100/1000 Mbps ağ hızlarını algılayabilir.
• Full-duplex ve half-duplex bağlantı durumunu kontrol edebilir.
• NCV fonksiyonuyla yakın çevredeki AC elektrik hatlarını temassız olarak algılayabilir.
• 60V’a kadar belirtilen gerilim korumasına sahiptir.
• Anti-burn koruma sistemi, yanlış bağlantılarda cihazın zarar görme riskini azaltmaya yardımcı olur.
• Geniş LCD ekranı, test sonuçlarının kolay okunmasını sağlar.
• Dahili bataryasıyla taşınabilir saha kullanımını destekler.

RJ45 ve RJ11 Kablo Testi

NOYAFA NF-8209Pro, Ethernet ve telefon kablolarındaki damar bağlantılarını kontrol ederek hatalı kablolamanın belirlenmesine yardımcı olur. Kablonun iki ucundaki bağlantı sırası karşılaştırılarak her damarın doğru pine ulaşıp ulaşmadığı analiz edilir.

• RJ45 Ethernet kablo testi
• RJ11 telefon kablo testi
• CAT5 ve CAT6 kablo kontrolü
• Patch kablo ve sabit tesisat testi
• Pin sıralaması ve bağlantı doğrulama

Wiremap ve Kablo Hatası Tespiti

Wiremap fonksiyonu, kablo içerisindeki iletkenlerin bağlantı düzenini görüntüler. Bu sayede kablo hazırlanırken veya mevcut tesisat kontrol edilirken oluşan farklı bağlantı hataları hızlı şekilde tespit edilebilir.

• Kopukluk: Bir veya daha fazla iletkenin bağlantısının kesik olması
• Kısa devre: İki iletkenin istenmeyen şekilde birbirine temas etmesi
• Çapraz bağlantı: İletkenlerin yanlış pinlere bağlanması
• Split pair: Fiziksel bağlantı doğru görünmesine rağmen bükümlü çiftlerin yanlış eşleştirilmesi
• Ters bağlantı: Kablo uçlarında pin sırasının terslenmesi

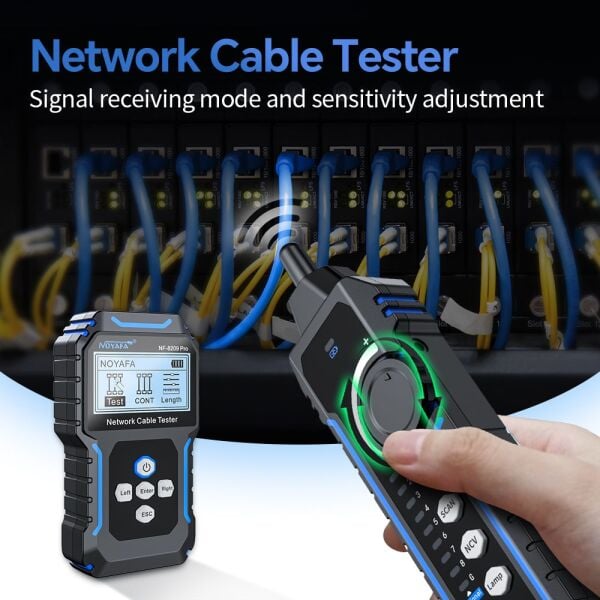

Analog ve Dijital Kablo Takip

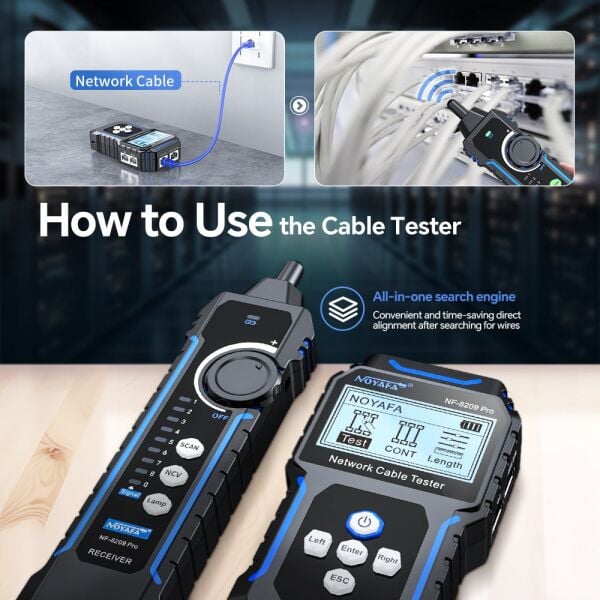

Kablo takip fonksiyonu, test edilen hatta izleme sinyali göndererek yoğun kablo demetleri içerisindeki doğru kablonun bulunmasını sağlar. Analog ve dijital tarama seçenekleri, farklı çalışma ortamlarında parazit durumuna göre uygun takip yönteminin seçilmesine yardımcı olur.

Uygun kablo ve ortam koşullarında 600 metreye kadar belirtilen takip mesafesi; büyük binalar, veri merkezleri, güvenlik kamerası sistemleri ve uzun kablo güzergâhlarında avantaj sağlar.

• Patch panel üzerinde kablo bulma
• Kablo demetleri içinde doğru hattı ayırma
• Duvar ve kanal içerisindeki kablo güzergâhını takip etme
• Etiketsiz kabloların uçlarını eşleştirme
• Uzun mesafeli saha kablolarını tanımlama

2.5–200 Metre Kablo Uzunluğu Ölçümü

NOYAFA NF-8209Pro, 2.5 metre ile 200 metre arasındaki uyumlu kabloların yaklaşık uzunluğunu ölçebilir. Bu özellik; döşenmiş kablonun uzunluğunu belirleme, makaradaki kalan kabloyu kontrol etme ve kablo planlaması yapma işlemlerinde kullanılabilir.

Kablo uzunluğu ölçüm doğruluğu; kablo tipi, üretici, iletken yapısı, bağlantı kalitesi ve kalibrasyon ayarına göre değişebilir. Daha tutarlı sonuç için bilinen uzunluktaki aynı tip kabloyla kalibrasyon yapılması önerilir.

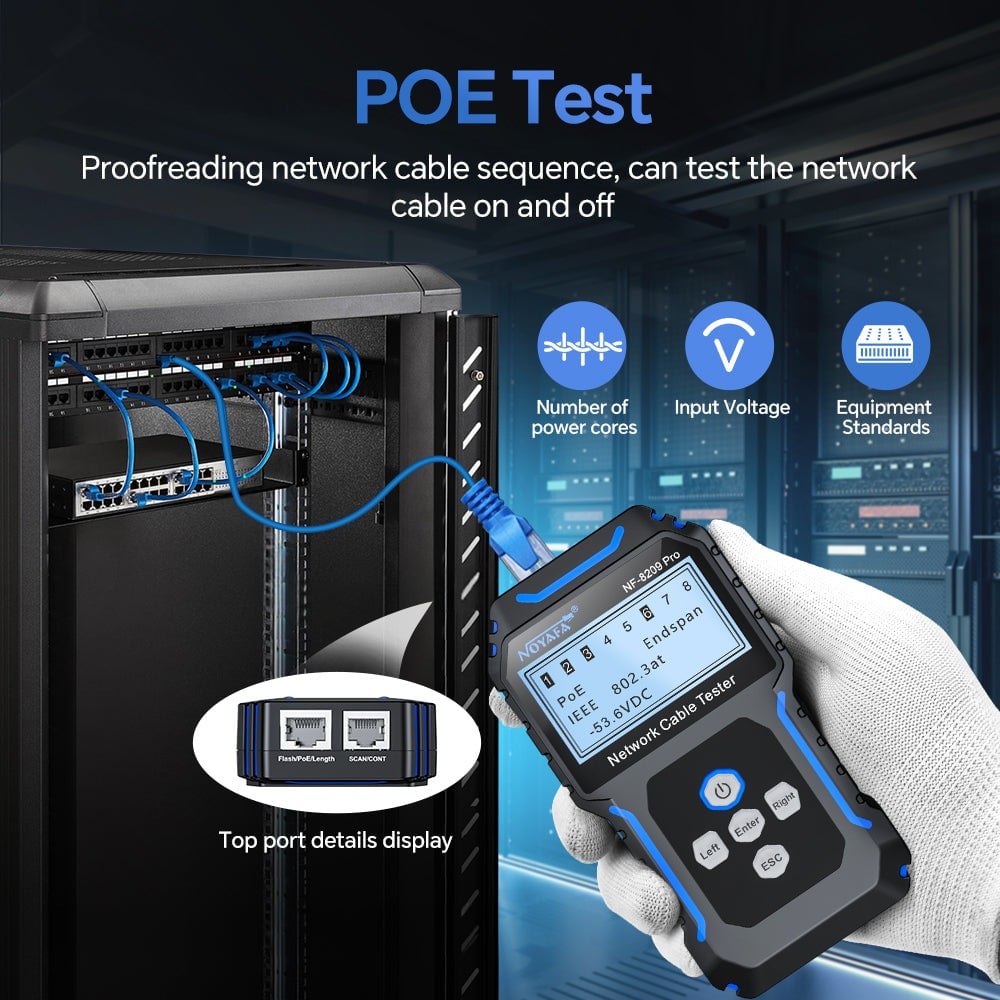

PoE Test Fonksiyonu

PoE test özelliği, Ethernet hattında güç beslemesi bulunup bulunmadığını ve hat üzerindeki gerilim değerini kontrol etmeye yardımcı olur. IEEE 802.3af ve IEEE 802.3at standartlarını destekleyen sistemlerin ön analizinde kullanılabilir.

• PoE switch çıkış kontrolü
• IP kamera besleme hattı testi
• Kablosuz erişim noktası bağlantı kontrolü
• IP telefon PoE hattı analizi
• Ethernet hattındaki gerilim varlığının kontrolü

PoE hattında gerilim bulunması, bağlı cihazın ihtiyaç duyduğu gücün eksiksiz sağlandığını tek başına doğrulamayabilir. Güç bütçesi, PoE sınıfı, kablo kaybı ve bağlı cihazın tüketimi ayrıca değerlendirilmelidir.

Ping Testi ve Ağ Bağlantı Analizi

Ping testi, ağ üzerindeki bir hedef cihaza veri paketi göndererek bağlantının aktif olup olmadığını kontrol eder. Bu fonksiyon; yönlendirici, switch, sunucu, IP kamera ve diğer ağ cihazlarının erişilebilirliğinin hızlı şekilde doğrulanmasına yardımcı olur.

• Yerel ağ bağlantısı kontrolü
• IP cihazına erişim testi
• Yönlendirici ve ağ geçidi kontrolü
• IP kamera bağlantı testi
• Fiziksel kablo ve IP yapılandırma sorunlarını ayırma

Ping testinin başarısız olması yalnızca kablo arızası olduğu anlamına gelmez. IP adresi, ağ maskesi, güvenlik duvarı, cihaz ayarları veya hedef cihazın kapalı olması da bağlantıyı etkileyebilir.

Port Flash ile Switch Portu Bulma

Port Flash fonksiyonu, test edilen kablonun bağlı olduğu switch portunu LED yanıp sönme davranışı üzerinden belirlemeye yardımcı olur. Çok sayıda portun bulunduğu ağ dolaplarında doğru bağlantının hızlı şekilde bulunmasını sağlar.

Bu özellik, kabloyu fiziksel olarak takip etmeden switch üzerindeki ilgili portun belirlenmesini ve kablo etiketleme işlemlerinin daha hızlı gerçekleştirilmesini kolaylaştırır.

Ağ Hızı ve Duplex Algılama

NOYAFA NF-8209Pro, bağlı ağ portunun 10, 100 veya 1000 Mbps hızını algılayabilir. Full-duplex ve half-duplex bağlantı durumunu görüntüleyerek port yapılandırmasının ve ağ bağlantısının temel seviyede değerlendirilmesine yardımcı olur.

• 10 Mbps bağlantı algılama
• 100 Mbps bağlantı algılama
• 1000 Mbps Gigabit bağlantı algılama
• Full-duplex bağlantı kontrolü
• Half-duplex bağlantı kontrolü

NCV Temassız Gerilim Algılama

NCV fonksiyonu, elektrik kablosuna doğrudan temas etmeden yakın çevrede AC gerilim bulunup bulunmadığının ön kontrolünü yapar. Ağ kablolarının elektrik tesisatıyla aynı kanal veya pano içerisinde bulunduğu alanlarda kullanıcıyı olası gerilim varlığına karşı uyarabilir.

NCV yardımcı bir ön kontrol fonksiyonudur. Cihazın uyarı vermemesi, hatta kesinlikle gerilim bulunmadığını göstermez. Elektriksel güvenlik kontrolü için uygun güvenlik kategorisine sahip temaslı bir gerilim test cihazı kullanılmalıdır.

60V Koruma ve Anti-Burn Sistemi

Cihazda bulunan 60V’a kadar belirtilen koruma ve anti-burn sistemi, yanlışlıkla gerilim taşıyan bir hatta bağlantı yapılması durumunda hasar riskini azaltmaya yardımcı olur.

Bu koruma özelliği, cihazın her türlü yüksek gerilimli elektrik hattına bağlanabileceği anlamına gelmez. Test öncesinde kablonun kullanım amacı ve taşıdığı gerilim mutlaka kontrol edilmelidir.

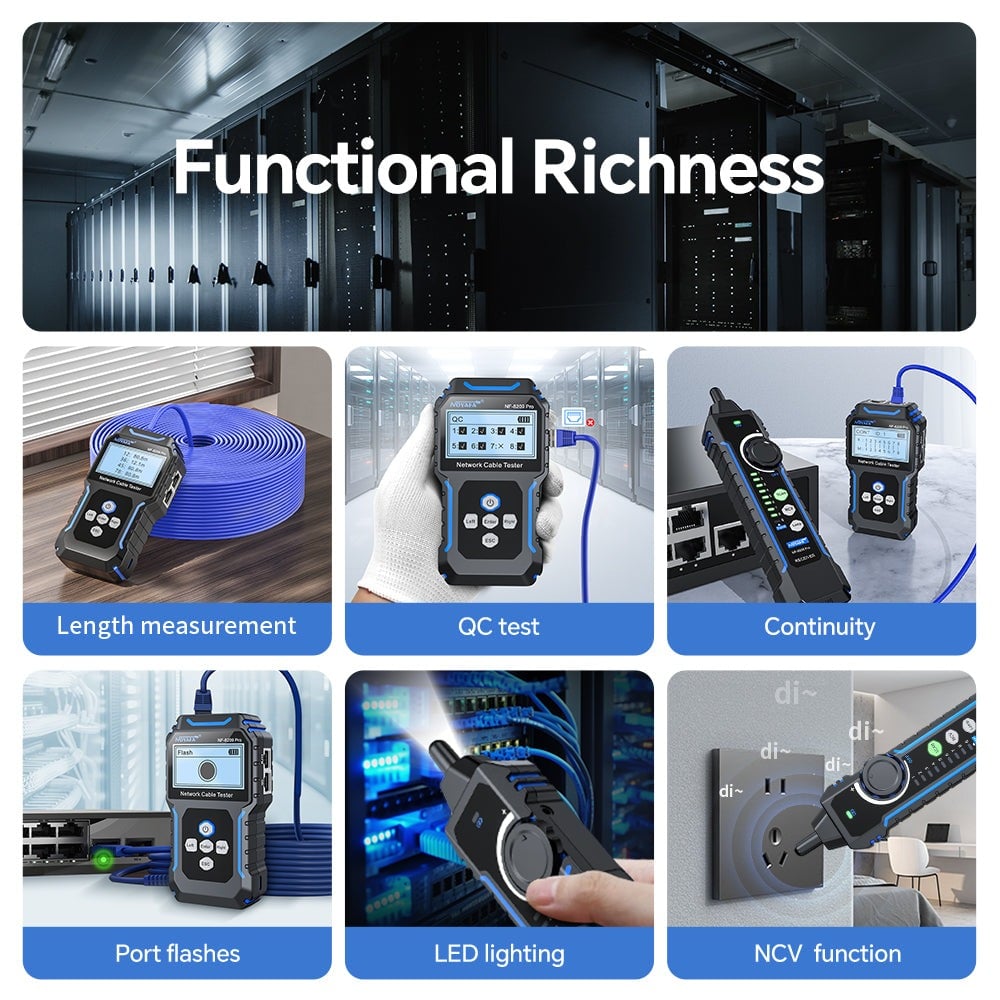

Kullanım Alanları

• Ethernet ve yerel ağ kurulumu
• RJ45 ve RJ11 kablo testi
• Veri merkezi kablo yönetimi
• Patch panel ve switch portu eşleştirme
• IP kamera ve CCTV ağ kurulumu
• PoE switch ve erişim noktası kontrolü
• Ofis, okul, hastane ve otel ağları
• Teknik servis ve saha bakım çalışmaları
• Kablo güzergâhı ve uzunluk tespiti
• Ağ bağlantısı ve Ping kontrolleri

NOYAFA NF-8209Pro’nun Öne Çıkan Avantajları

• RJ45, RJ11, CAT5 ve CAT6 kablo desteği
• Wiremap ve split pair hata tespiti
• Analog ve dijital kablo takip modları
• 600 metreye kadar belirtilen kablo takip mesafesi
• 2.5–200 metre kablo uzunluğu ölçümü
• Kablo türüne göre kalibrasyon desteği
• IEEE 802.3af/at PoE testi
• Ping testi ve ağ bağlantı kontrolü
• Port Flash ile switch portu bulma
• 10/100/1000 Mbps hız algılama
• Full-duplex ve half-duplex kontrolü
• NCV temassız gerilim algılama
• 60V koruma ve anti-burn sistemi
